Cẩm Nang Lựa Chọn Và Sử Dụng Van Đóng Mở Nước Chuẩn Kỹ Thuật Cho Hệ Thống

Trong quá trình vận hành hệ thống cấp nước, chắc hẳn bạn đã từng đối mặt với tình huống khẩn cấp khi cần ngắt dòng nước để sửa chữa đường ống, bảo trì thiết bị hay đơn giản là chia tách các khu vực cấp nước độc lập. Nếu không có hệ thống van đóng mở chất lượng, việc kiểm soát dòng chảy sẽ trở nên cực kỳ khó khăn, thậm chí buộc bạn phải cắt toàn bộ nguồn cấp của cả công trình. Tuy nhiên, mỗi vị trí trên đường ống lại đòi hỏi một giải pháp riêng biệt: van bi phù hợp khi cần thao tác đóng mở nhanh, van cổng chuyên dụng cho việc đóng/mở hoàn toàn đường ống lớn, hay van bướm tối ưu cho các đường kính ống rộng. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý và phương pháp lựa chọn thiết bị chuẩn xác nhất.

Kiến Thức Nền

Van Đóng Mở Nước Là Gì?

Van đóng mở nước là thiết bị được lắp trên đường ống nhằm kiểm soát dòng nước bằng cách cho phép dòng chảy đi qua hoặc ngăn dòng chảy. Tùy thiết kế, van có thể được vận hành bằng tay gạt, tay quay hoặc bộ truyền động tự động.

Chức năng cốt lõi của thiết bị là đóng hoặc mở hoàn toàn dòng nước. Một số dòng van có thể hỗ trợ điều tiết lưu lượng dòng chảy, nhưng không phải mọi loại van đóng mở đều được thiết kế tối ưu cho mục đích này. Việc lựa chọn thiết bị luôn phải dựa trên kích thước danh nghĩa, áp suất hệ thống, nhiệt độ môi chất, vật liệu cấu thành và điều kiện sử dụng thực tế.

Cấu Tạo Cơ Bản Của Van Đóng Mở

Cấu trúc cơ bản của một chiếc van đóng mở bao gồm các bộ phận chính sau:

• Thân van: Khung chịu lực chính chứa đựng các linh kiện bên trong và làm nhiệm vụ kết nối trực tiếp với đường ống.

• Bộ phận đóng mở: Gồm bi van, đĩa van, cánh van hoặc cửa van tùy theo từng chủng loại cụ thể.

• Trục van: Thanh kim loại truyền chuyển động xoay hoặc nâng hạ từ tay điều khiển xuống bộ phận chặn dòng.

• Tay gạt hoặc tay quay: Dùng để người vận hành thao tác thủ công bằng tay.

• Gioăng và seat (đế van): Làm bằng cao su hoặc PTFE giúp hỗ trợ làm kín, ngăn chặn rò rỉ.

• Đầu kết nối: Thiết kế dạng ren trong, mặt bích, hàn hoặc nối socket tùy ứng dụng.

Sự đồng bộ của các bộ phận này quyết định trực tiếp đến độ bền, khả năng đóng kín khít và sự thuận tiện khi bảo trì hệ thống.

Nguyên Lý Hoạt Động Của Van Đóng Mở

Khi van ở trạng thái mở, bộ phận chặn dòng được dịch chuyển khỏi đường đi, cho phép dòng nước lưu thông qua khoang van với tổn thất áp suất tối thiểu. Ngược lại, khi đóng van, bộ phận đóng mở sẽ che kín hoàn toàn đường ống để chặn nước.

Mỗi dòng van sở hữu cơ chế riêng biệt: van bi hoạt động dựa trên góc xoay 90 độ của viên bi rỗng; van cổng sử dụng chuyển động nâng hạ của cánh van; van bướm xoay đĩa van quanh trục trung tâm; trong khi van cầu di chuyển đĩa van theo chiều vuông góc để điều tiết dòng chảy. Việc nắm vững nguyên lý này giúp bạn hiểu vì sao van bi thao tác nhanh, van cổng cần nhiều vòng quay hay tại sao không nên dùng mọi loại van để điều tiết dòng chảy liên tục dưới áp lực cao.

Phân Tích Chuyên Sâu

Các Loại Van Đóng Mở Phổ Biến

Thị trường cung cấp đa dạng các dòng sản phẩm phục vụ từng nhu cầu kỹ thuật khác nhau:

1. Van bi: Thiết kế viên bi có lỗ xuyên tâm, cho phép đóng mở nhanh chóng chỉ bằng một góc gạt 90 độ, chuyên dùng cho hệ thống dân dụng và công nghiệp.

2. Van cổng: Sử dụng cánh/cửa van nâng hạ, phù hợp cho các đường ống cần duy trì trạng thái đóng hoặc mở hoàn toàn với kích thước lớn.

3. Van bướm: Cấu tạo đĩa van xoay quanh trục, thiết kế gọn nhẹ, trọng lượng tối ưu, thường gặp ở các đường ống kích thước lớn.

4. Van cầu: Có cấu tạo đường dòng đặc biệt, mang lại khả năng kiểm soát và điều tiết dòng chảy tốt hơn các loại van đóng mở thuần túy.

5. Van một chiều: Không phải là van đóng mở thủ công thông thường, thiết bị này chuyên trách kiểm soát hướng đi của dòng chảy và chống hiện tượng chảy ngược.

So Sánh Các Loại Van Đóng Mở

Việc cân nhắc kỹ tốc độ đóng mở, không gian lắp đặt, tổn thất áp suất và đường kính ống sẽ giúp bạn chọn đúng thiết bị, tránh tình trạng rò rỉ hoặc búa nước gây hỏng hóc hệ thống.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Khi mua van đóng mở, bạn cần kiểm tra khắt khe các thông số cốt lõi:

• Kích thước danh nghĩa: Các cỡ DN15, DN20, DN25, DN32, DN40, DN50... phải tương thích hoàn toàn với đường kính ống.

• Áp suất làm việc (PN): Các mức PN10, PN16, PN25. Tuyệt đối không lựa chọn van chỉ dựa vào kích thước mà bỏ qua định mức áp suất chịu tải của hệ thống.

• Vật liệu chế tạo: Đồng, inox, gang, thép hoặc nhựa PVC/CPVC tùy thuộc vào môi trường và tính chất nguồn nước.

• Kiểu kết nối: Ren trong, ren ngoài, mặt bích, hàn hoặc nối socket.

• Các thông số phụ trợ: Nhiệt độ làm việc, loại môi chất (nước sạch, nước thải, nước nóng), chất liệu gioăng làm kín và tiêu chuẩn kết nối.

Ứng Dụng Thực Tế

Van Đóng Mở Được Sử Dụng Ở Đâu?

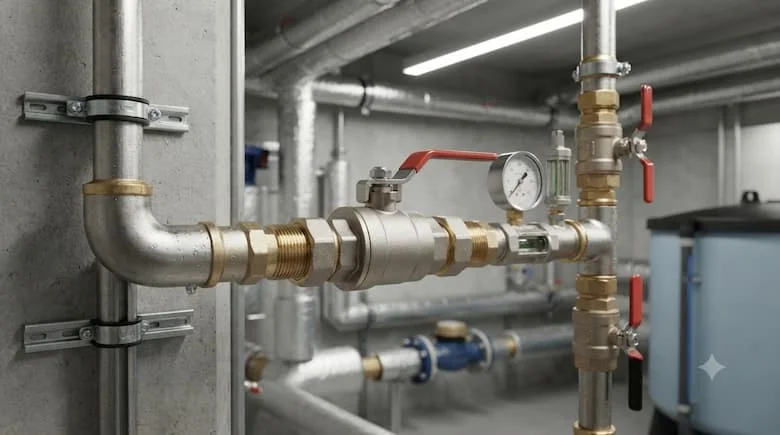

• Hệ thống nước gia đình: Lắp đặt tại đường cấp nước tổng, trước máy nước nóng, bồn chứa nước trên mái và các khu vực bếp, nhà vệ sinh.

• Hệ thống cấp nước công trình: Phục vụ các tòa nhà cao tầng, chung cư, nhà xưởng và mạng lưới cấp nước kỹ thuật.

• Hệ thống công nghiệp: Đường ống nước sản xuất, dây chuyền xử lý nước, hệ thống giải nhiệt (cooling system) và utility piping.

Việc ứng dụng đúng loại van đóng mở giúp duy trì áp lực ổn định, dễ dàng cô lập từng khu vực khi xảy ra sự cố rò rỉ. Nếu bỏ qua các tiêu chuẩn kỹ thuật này, hệ thống sẽ liên tục gặp tình trạng búp bê van bị kẹt, nứt thân do quá áp hoặc rò rỉ nước gây lãng phí lớn.

Những Sai Lầm Thường Gặp Khi Chọn Van Đóng Mở

• Chỉ nhìn vào kích thước DN mà bỏ qua áp suất làm việc thực tế của hệ thống.

• Chọn sai vật liệu van khiến thiết bị nhanh chóng bị ăn mòn hoặc rỉ sét.

• Dùng sai kiểu kết nối dẫn đến hiện tượng xì nước tại các điểm giáp lai.

• Chọn van có kích thước quá nhỏ hoặc quá lớn so với lưu lượng đường ống.

• Sử dụng van đóng/mở nhanh (như van bi) để điều tiết lưu lượng liên tục gây mài mòn gioăng.

• Không kiểm tra nhiệt độ dòng nước, đặc biệt là với hệ thống nước nóng.

Tiêu Chí Và Phương Pháp Chọn Van Đóng Mở Nước

Các Bước Lựa Chọn Van Chuẩn Xác

• Bước 1: Xác định môi chất -> Nước sạch, nước nóng, nước xử lý hay hóa chất.

• Bước 2: Xác định kích thước đường ống -> Tra cứu chuẩn DN hoặc đo kích thước thực tế.

• Bước 3: Kiểm tra áp suất -> Xác định chính xác áp suất làm việc tối đa của toàn hệ thống.

• Bước 4: Xác định nhiệt độ -> Yếu tố sống còn đối với các hệ thống dẫn nước nóng.

• Bước 5: Chọn vật liệu -> Cân nhắc dùng đồng, inox, gang, thép hoặc nhựa phù hợp môi trường.

• Bước 6: Chọn kiểu kết nối -> Lựa chọn ren, mặt bích, hàn hoặc socket cho phù hợp.

• Bước 7: Chọn cơ cấu vận hành -> Tay gạt, tay quay vô lăng hoặc bộ truyền động tự động nếu cần.

Checklist Các Bước Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

• Đúng kích thước danh nghĩa DN

• Đúng kiểu kết nối kỹ thuật

• Đúng vật liệu thân van và linh kiện

• Đáp ứng đủ định mức áp suất làm việc

• Phù hợp với dải nhiệt độ dòng nước

• Tương thích hoàn toàn với tính chất môi chất

• Đúng hướng và vị trí lắp đặt trên đường ống

• Đảm bảo đủ không gian thao tác vận hành

• Kiểm tra tình trạng gioăng làm kín và ren/mặt bích

• Kiểm tra kỹ rò rỉ sau khi hoàn tất lắp đặt

• Có catalogue hoặc thông số kỹ thuật rõ ràng từ nhà cung cấp

FAQ – Câu Hỏi Thường Gặp

1. Van đóng mở nước là gì?

Đây là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát dòng nước thông qua cơ chế đóng hoàn toàn hoặc mở rộng dòng chảy.

2. Van bi và van cổng khác nhau thế nào?

Van bi sử dụng viên bi xoay 90 độ để đóng mở nhanh chóng, trong khi van cổng sử dụng cơ cấu nâng hạ cửa van, phù hợp để ngắt dòng trên các đường ống lớn.

3. Nhà dân nên dùng loại van đóng mở nước nào?

Việc lựa chọn cần căn cứ vào kích thước ống, vị trí lắp đặt, áp suất, nhiệt độ và tần suất sử dụng thực tế, không nên chọn cảm tính theo tên gọi.

4. Van đóng mở nước có những kích thước nào?

Sản phẩm có đầy đủ các kích thước từ nhỏ như DN15, DN20 cho đến các cỡ ống công nghiệp lớn, đáp ứng mọi tiêu chuẩn kết nối kỹ thuật.

5. Làm sao chọn van đóng mở nước phù hợp?

Bạn cần tuân thủ thứ tự kiểm tra: môi chất -> kích thước DN -> áp suất làm việc -> nhiệt độ -> vật liệu -> kiểu kết nối -> phương thức vận hành.

Kết Luận

Hệ thống van đóng mở nước đóng vai trò xương sống trong việc bảo vệ, điều phối và duy trì sự ổn định cho toàn bộ mạng lưới cấp nước từ gia đình đến nhà máy công nghiệp. Việc lựa chọn đúng chủng loại dựa trên các thông số kỹ thuật khắt khe như DN, áp suất, nhiệt độ và vật liệu sẽ giúp bạn tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối trong vận hành.
