Angle Valve Industrial: Phương Pháp Lựa Chọn Và Ứng Dụng Chuẩn Kỹ Thuật Cho Hệ Thống Đường Ống

Trong quá trình thiết kế và vận hành mạng lưới đường ống công nghiệp, các kỹ sư thường xuyên đối mặt với bài toán không gian lắp đặt hạn chế, đòi hỏi phải thay đổi hướng dòng chảy đột ngột mà vẫn đảm bảo tổn thất áp suất ở mức tối ưu. Việc bố trí đường ống cua góc vuông đòi hỏi các thiết bị cơ khí chuyên dụng như angle valves industrial để vừa thực hiện nhiệm vụ đóng mở, điều tiết lưu chất, vừa đóng vai trò như một co nối định hướng. Nếu lựa chọn sai thiết bị, hệ thống có thể gặp phải tình trạng không tương thích áp suất, sai lệch vật liệu gây ăn mòn nhanh chóng, hoặc rò rỉ nghiêm trọng tại các điểm kết nối. Bài viết này sẽ phân tích chi tiết cấu tạo, thông số kỹ thuật và phương pháp lựa chọn angle valves industrial chuẩn xác nhất cho dự án của bạn.

Kiến Thức Nền

Angle Valve Industrial Là Gì?

Angle valve industrial là loại van công nghiệp có cửa vào và cửa ra bố trí theo một góc, thường khoảng 90°, được sử dụng để kiểm soát dòng chảy trong hệ thống đường ống và thiết bị công nghiệp.

Thiết bị này còn được gọi với các tên khác như industrial angle valve, angle pattern valve hoặc van góc công nghiệp. Đặc điểm cơ bản của dòng sản phẩm này là thân van có dạng góc vuông, giúp dòng lưu chất đổi hướng ngay bên trong khoang van mà không cần tốn thêm phụ kiện co góc bên ngoài. Khác với van góc dân dụng dùng cho thiết bị vệ sinh, angle valves industrial được thiết kế với tiêu chuẩn công nghiệp khắt khe về độ dày thành van, khả năng chịu áp lực và độ bền vật liệu. Thiết kế thân góc này cực kỳ phù hợp với các hệ thống có không gian hẹp, giúp tối ưu hóa sơ đồ bố trí đường ống.

Nguyên Lý Hoạt Động Của Angle Valves Industrial

Cấu trúc đường dòng bên trong van được tối ưu hóa để chuyển hướng lưu chất từ cửa vào sang cửa ra một cách mượt mà. Cơ chế đóng mở của van được thực hiện thông qua tay quay (handwheel), tay gạt (lever), bộ truyền động khí nén (pneumatic actuator) hoặc động cơ điện (electric actuator).

Khi mở van, bộ phận điều khiển kéo trục van (stem) lên, tạo khoảng hở để lưu chất đi từ cửa vào qua khoang van rồi đổi hướng đi ra cửa ra. Khi đóng, đĩa van (disc/plug) áp chặt vào đế van (seat), ngăn chặn hoàn toàn dòng chảy. Tùy thuộc vào thiết kế của đĩa van, thiết bị có thể hỗ trợ điều tiết lưu lượng dòng chảy vô cùng chính xác, trong đó bộ phận seat, stem và vòng làm kín (sealing) đóng vai trò cốt lõi duy trì độ kín khít dưới áp suất cao.

Phân Tích Chuyên Sâu

Cấu Tạo Angle Valves Industrial Gồm Những Bộ Phận Nào?

Một chiếc angle valves industrial tiêu chuẩn được cấu thành từ các thành phần chính sau:

• Valve body (Thân van): Khung chịu lực chính có hình dạng góc vuông, chịu toàn bộ áp lực của hệ thống và kết nối trực tiếp với đường ống.

• Valve seat (Đế van): Tạo bề mặt tiếp xúc kín khít với đĩa van khi đóng.

• Disc/plug (Đĩa/nút van): Bộ phận trực tiếp chặn hoặc điều tiết dòng chảy của lưu chất.

• Stem (Trục van): Thanh kim loại truyền chuyển động tịnh tiến từ cơ cấu điều khiển xuống đĩa van.

• Bonnet (Nắp van): Cố định và bảo vệ các chi tiết bên trong, ngăn rò rỉ ngược lên phía trên.

• Packing/seal (Gioăng làm kín): Ngăn chặn lưu chất rò rỉ qua khe trục van ra môi trường ngoài.

• Handwheel/actuator (Tay quay/bộ truyền động): Cơ cấu tác động giúp vận hành van thủ công hoặc tự động.

• Connection (Đầu kết nối): Thiết kế dạng ren, mặt bích hoặc mối hàn tùy theo model.

Sự đồng bộ về vật liệu giữa thân van, đĩa van và gioăng làm kín quyết định trực tiếp đến tuổi thọ và khả năng chống chịu ăn mòn của thiết bị trong môi trường khắc nghiệt.

Các Loại Angle Valves Industrial Phổ Biến

• Phân loại theo vật liệu: Gồm các dòng stainless steel angle valve (thép không gỉ), carbon steel angle valve (thép carbon), cast iron angle valve (gang đúc) và brass/bronze angle valve (đồng).

• Phân loại theo kiểu kết nối: Bao gồm dạng ren (threaded), mặt bích (flanged), hàn socket (socket welded) hoặc hàn đối đầu (butt welded).

• Phân loại theo cơ cấu điều khiển: Gồm van vận hành bằng tay (manual), van điều khiển khí nén (pneumatic) và van điện điều khiển tự động (electric).

• Phân loại theo môi chất tương thích: Phục vụ cho nước, hơi nước (steam), khí nén, khí gas và các loại hóa chất công nghiệp khác nhau.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Angle Valves Industrial

Khi tìm mua thiết bị, người mua cần kiểm tra kỹ lưỡng các thông số cốt lõi: kích thước danh nghĩa (Nominal size – DN), áp suất làm việc (Pressure rating – PN/Class), nhiệt độ vận hành tối đa, vật liệu thân van và đế van, kiểu kết nối, hướng dòng chảy, tính tương thích với môi chất, phương thức điều khiển và hiệu suất chống rò rỉ.

• DN50: Đường kính danh nghĩa tương thích ống phi 60mm.

• PN16: Khả năng chịu áp suất làm việc tối đa 16 bar.

• Stainless Steel: Vật liệu chế tạo thân van là inox chống ăn mòn.

• Flanged: Kiểu kết nối mặt bích chắc chắn.

• Manual: Vận hành thủ công bằng tay quay.

Angle Valves Industrial Khác Gì So Với Globe Valve Và Straight Valve?

Dạng thân góc của angle valves industrial giúp kỹ sư loại bỏ việc sử dụng thêm phụ kiện co 90 độ, từ đó giảm thiểu tối đa các mối nối tiềm ẩn nguy cơ rò rỉ trên đường ống.

Tại Sao Hệ Thống Công Nghiệp Cần Angle Valve?

Thiết bị này giúp tiết kiệm đáng kể không gian lắp đặt trong các cụm máy móc chật hẹp, cho phép thay đổi hướng tuyến ống ngay tại vị trí van mà không cần thêm co nối. Đồng thời, cấu trúc góc vuông hỗ trợ kiểm soát dòng chảy mượt mà, dễ dàng kết hợp với các bộ truyền động tự động để tối ưu hóa dây chuyền sản xuất và đảm bảo độ bền vững trong nhiều môi trường công nghiệp nặng.

Ứng Dụng Thực Tế

Angle Valves Industrial Được Sử Dụng Ở Đâu?

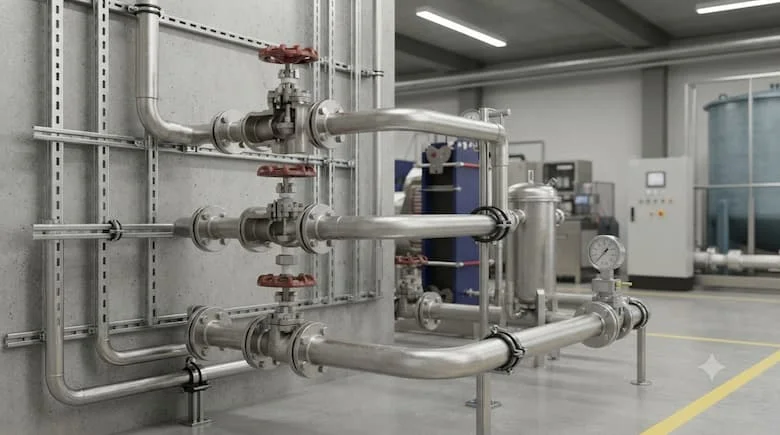

• Hệ thống cấp và xử lý nước: Kiểm soát lưu lượng nước sạch hoặc nước thải tại các trạm bơm có không gian đường ống phức tạp.

• Hệ thống HVAC và Chiller: Điều tiết nước lạnh qua các giàn trao đổi nhiệt AHU/FCU đòi hỏi bố trí gọn gàng.

• Nhà máy hơi nước (Steam system): Van góc chịu nhiệt độ và áp suất cao, điều phối dòng hơi nóng từ lò hơi đến các thiết bị tiêu thụ.

• Hệ thống khí nén và hóa chất: Phân phối khí áp lực hoặc dung dịch hóa chất ăn mòn nhờ sử dụng vật liệu inox chuyên dụng.

Việc ứng dụng đúng loại van góc giúp hệ thống vận hành ổn định, giảm thiểu sụt áp cục bộ. Ngược lại, nếu bỏ qua các tiêu chuẩn kỹ thuật này, hệ thống sẽ dễ đối mặt với tình trạng nứt thân van do quá áp hoặc rò rỉ lưu chất độc hại ra môi trường.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Angle Valves Industrial

• Chỉ chọn theo kích thước DN mà bỏ qua định mức áp suất PN/Class của hệ thống.

• Chọn sai vật liệu thân van dẫn đến hiện tượng ăn mòn nhanh chóng khi gặp hóa chất.

• Không kiểm tra biên độ nhiệt độ làm việc thực tế của lưu chất.

• Lắp ngược hướng dòng chảy quy định của nhà sản xuất.

• Siết bu lông mặt bích hoặc ren không đúng kỹ thuật gây biến dạng thân van.

Cách Chọn Angle Valves Industrial Phù Hợp

• Bước 1: Xác định loại lưu chất -> Nước, hơi, khí hay hóa chất.

• Bước 2: Xác định DN -> Kích thước đường kính danh nghĩa của ống.

• Bước 3: Kiểm tra áp suất và nhiệt độ -> Thông số PN/Class và giới hạn nhiệt.

• Bước 4: Chọn vật liệu thân và seat -> Inox, thép carbon, đồng hay gang.

• Bước 5: Chọn kiểu kết nối -> Ren, mặt bích hay hàn.

• Bước 6: Xác định phương thức vận hành -> Tay quay thủ công hay tích hợp bộ truyền động tự động.

Tình huống thực tế: Nếu hệ thống sử dụng nước ở áp suất trung bình tại không gian góc hẹp, bạn cần ưu tiên kiểm tra kích thước DN, định mức PN, vật liệu thân van chịu lực và kiểu kết nối mặt bích chắc chắn trước khi quyết định đặt mua model phù hợp.

Checklist Kiểm Tra Angle Valves Industrial Trước Khi Đưa Vào Vận Hành

• Đúng kích thước danh nghĩa DN

• Đúng định mức pressure rating (PN/Class)

• Đúng vật liệu chế tạo thân van và seat

• Đúng loại kết nối cơ khí

• Lắp đúng chiều mũi tên hướng dòng chảy

• Vòng làm kín (sealing) hoàn toàn tương thích môi chất

• Không có dấu hiệu nứt vỡ hoặc móp méo cơ học

• Các mối nối ren/bích được siết đúng kỹ thuật

• Đã kiểm tra áp suất thử nghiệm không rò rỉ

• Van vận hành đóng/mở trơn tru, nhẹ nhàng

FAQ – Câu Hỏi Thường Gặp

1. Angle valve industrial là gì?

Đây là dòng van công nghiệp có thiết kế thân dạng góc (thường là 90 độ), giúp thay đổi hướng dòng chảy và kiểm soát lưu chất hiệu quả trong các không gian hạn chế.

2. Angle valves industrial dùng cho những môi chất nào?

Thiết bị có thể dùng cho nước, khí nén, hơi nóng, dầu hoặc các loại hóa chất công nghiệp tùy thuộc vào vật liệu chế tạo và thông số kỹ thuật của từng model.

3. Angle valves industrial có những kiểu kết nối nào?

Sản phẩm hỗ trợ nhiều kiểu kết nối linh hoạt như nối ren (threaded), kết nối mặt bích (flanged) hoặc hàn ống (welded).

4. Làm sao chọn angle valve industrial đúng kích thước?

Bạn không chỉ dựa vào kích thước DN mà cần xem xét đồng thời áp suất làm việc, nhiệt độ, tính chất lưu chất và kiểu kết nối của hệ thống đường ống.

5. Angle valve industrial có thể điều khiển tự động không?

Có. Nhiều dòng van cho phép tích hợp linh hoạt bộ truyền động khí nén (pneumatic actuator) hoặc động cơ điện (electric actuator) để tự động hóa quy trình.

Kết Luận

Thiết bị angle valve industrial đóng vai trò cực kỳ quan trọng trong việc tối ưu hóa không gian lắp đặt và điều phối dòng chảy cho các hệ thống đường ống công nghiệp phức tạp. Việc lựa chọn chính xác không chỉ dựa vào hình dáng mà cần xem xét toàn diện các yếu tố về lưu chất, áp suất, nhiệt độ, vật liệu và kiểu kết nối.
