Hướng Dẫn Lựa Chọn Và Sử Dụng Van Oxy Chuẩn Kỹ Thuật Đảm Bảo An Toàn

Trong quá trình vận hành hệ thống cấp khí, việc kiểm soát dòng chảy là nhu cầu cốt lõi nhằm duy trì sự ổn định. Tuy nhiên, khi đối mặt với các hệ thống cung cấp khí đặc thù, bạn không thể tùy tiện sử dụng các thiết bị thông thường. Khí oxy có đặc tính hỗ trợ quá trình cháy cực kỳ mạnh mẽ, do đó mọi thiết bị tiếp xúc trực tiếp đều phải đáp ứng tiêu chuẩn khắt khe về vật liệu, độ sạch bề mặt và khả năng chịu áp lực. Việc chọn sai loại van khí oxy, sử dụng thiết bị không tương thích, hoặc để van nhiễm dầu mỡ và tạp chất đều có thể tiềm ẩn những rủi ro nghiêm trọng về an toàn cháy nổ. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý và các tiêu chí kỹ thuật quan trọng khi lựa chọn van khí oxy cho hệ thống của bạn.

Kiến Thức Nền

Van Oxy Là Gì?

Van oxy là thiết bị được sử dụng để đóng, mở hoặc kiểm soát dòng khí oxy trong đường ống và hệ thống cung cấp oxy. Van được thiết kế với vật liệu, kết cấu làm kín và yêu cầu vệ sinh phù hợp nhằm đảm bảo khả năng vận hành an toàn trong môi trường oxy.

Chức năng cơ bản của thiết bị là đóng, mở hoặc điều tiết lưu lượng dòng khí theo nhu cầu sử dụng thực tế của toàn hệ thống. Điểm khác biệt lớn nhất của van khí oxy so với van khí thông thường nằm ở quy trình chế tạo, tính tương thích vật liệu và tiêu chuẩn kiểm soát tạp chất nghiêm ngặt. Vai trò của van là bảo đảm dòng khí được cô lập hoặc phân phối chính xác đến từng khu vực ứng dụng.

Nguyên Lý Hoạt Động Của Van Khí Oxy

Khi van ở trạng thái mở, cơ cấu bên trong tạo ra một đường dẫn thông thoáng cho oxy lưu thông qua đường ống với tổn thất áp suất thấp nhất. Ngược lại, khi đóng van, bộ phận chặn dòng sẽ khép kín hoàn toàn, ngăn chặn dòng khí di chuyển. Đối với các dòng van điều tiết, thiết bị cho phép thay đổi tiết diện dòng chảy để kiểm soát chính xác lưu lượng và áp suất.

Tùy theo thiết kế, hệ thống có thể vận hành thông qua tay gạt, tay quay, bộ truyền động khí nén hoặc động cơ điện. Trong môi trường giàu oxy, tầm quan trọng của độ kín khít và khả năng chịu áp lực cao là yếu tố quyết định để ngăn ngừa tình trạng rò rỉ khí nén cục bộ, triệt tiêu nguy cơ phát sinh ma sát nhiệt gây mất an toàn.

Phân Tích Chuyên Sâu

Các Loại Van Khí Oxy Phổ Biến Hiện Nay

Thị trường cung cấp nhiều dòng sản phẩm phục vụ các mục đích kỹ thuật khác nhau:

1. Van bi oxy: Thiết kế viên bi có lỗ xuyên tâm, cho phép đóng/mở nhanh chóng và có kết cấu tương đối nhỏ gọn, phù hợp cho đường ống cần thao tác đóng ngắt liên tục.

2. Van cầu oxy: Có cấu tạo đường dòng đặc biệt, phù hợp với nhu cầu điều tiết dòng chảy và kiểm soát lưu lượng tốt hơn van đóng mở đơn thuần.

3. Van cổng oxy: Sử dụng cánh/cửa van nâng hạ, phù hợp với hệ thống cần đóng/mở hoàn toàn dòng chảy trên các đường ống có kích thước lớn.

4. Van một chiều oxy: Chỉ cho phép dòng oxy đi theo một chiều duy nhất, hạn chế tối đa hiện tượng dòng chảy ngược gây ảnh hưởng đến nguồn cấp.

5. Van khí oxy chuyên dụng áp suất cao: Dùng cho các hệ thống công nghiệp nặng có yêu cầu áp suất làm việc lớn, đòi hỏi kiểm tra kỹ thông số trước khi lắp đặt.

Cấu Tạo Van Khí Oxy Gồm Những Bộ Phận Nào?

Cấu trúc cơ bản của một chiếc van khí oxy bao gồm: thân van, bộ phận đóng/mở (bi, đĩa, cửa van), trục van, gioăng/phớt làm kín, đế van, tay gạt hoặc bộ truyền động và các đầu kết nối.

Điểm cần phân tích sâu ở đây là vật liệu thân van (thường là đồng thau hoặc inox cao cấp) và vật liệu gioăng làm kín phải hoàn toàn trơ với oxy. Bề mặt tiếp xúc bên trong phải được xử lý nhẵn mịn, chống ăn mòn và đặc biệt phải tuyệt đối sạch sẽ, không tồn dư tạp chất để ngăn ngừa nguy cơ cháy nổ dưới tác động của áp suất cao.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Khi lựa chọn thiết bị cho hệ thống, kỹ sư cần kiểm soát chặt chẽ các thông số sau:

• Kích thước: Các cỡ DN15, DN20, DN25, DN32, DN40, DN50... phải tương thích hoàn toàn với đường kính ống dẫn.

• Áp suất làm việc: Cân đối giữa áp suất danh nghĩa (PN) và áp suất oxy thực tế của hệ thống để tránh nứt vỡ.

• Vật liệu: Ưu tiên đồng, inox hoặc các hợp kim chuyên dụng tùy thuộc vào yêu cầu của ứng dụng thực tế.

• Kiểu kết nối: Ren trong/ngoài, mặt bích, mối hàn hoặc dạng clamp tùy theo thiết kế đường ống.

• Nhiệt độ làm việc: Kiểm tra giới hạn chịu nhiệt của cả thân van lẫn vật liệu gioăng làm kín.

Vì Sao Van Khí Oxy Cần Yêu Cầu Vệ Sinh Đặc Biệt?

Oxy có khả năng làm tăng mức độ cháy của nhiều vật liệu. Dầu, mỡ và các loại tạp chất hữu cơ có thể trở thành mồi cháy dưới tác động của ma sát hoặc áp suất cao trong môi trường giàu oxy. Vì vậy, bề mặt bên trong van cần được xử lý và làm sạch chuyên biệt theo tiêu chuẩn kỹ thuật nghiêm ngặt.

Tuyệt đối không sử dụng các chất bôi trơn thông thường chứa gốc dầu mỏ cho van khí oxy. Thiết bị cần được bảo quản trong bao bọc kín, tránh tuyệt đối bụi bẩn và dầu mỡ trước khi đưa vào lắp đặt. Khái niệm oxygen clean hoặc oxygen service chỉ các sản phẩm đã trải qua quá trình tẩy dầu, kiểm tra độ sạch tuyệt đối để đảm bảo an toàn vận hành.

Định nghĩa kỹ thuật: Van dùng cho oxy cần được lựa chọn và xử lý phù hợp với môi trường oxy, đặc biệt về vật liệu, độ sạch bề mặt tiếp xúc, khả năng làm kín và giới hạn áp suất nhằm giảm rủi ro trong quá trình vận hành.

So Sánh Van Khí Oxy Với Van Khí Thông Thường

Nhiều người thường mắc sai lầm khi chỉ nhìn vào kích thước DN và áp suất mà bỏ qua bản chất môi chất. Cùng một kiểu van nhưng phiên bản dành cho oxy có yêu cầu xử lý bề mặt và quy trình kiểm định hoàn toàn khác biệt so với van khí nén thông thường.

Ứng Dụng Thực Tế

Van Khí Oxy Được Sử Dụng Ở Đâu?

• Hệ thống cung cấp oxy trung tâm: Phục vụ trong các cơ sở y tế và hệ thống khí y tế chuyên dụng.

• Công nghiệp hàn cắt kim loại: Kiểm soát nguồn cấp khí cho mỏ hàn, máy cắt plasma.

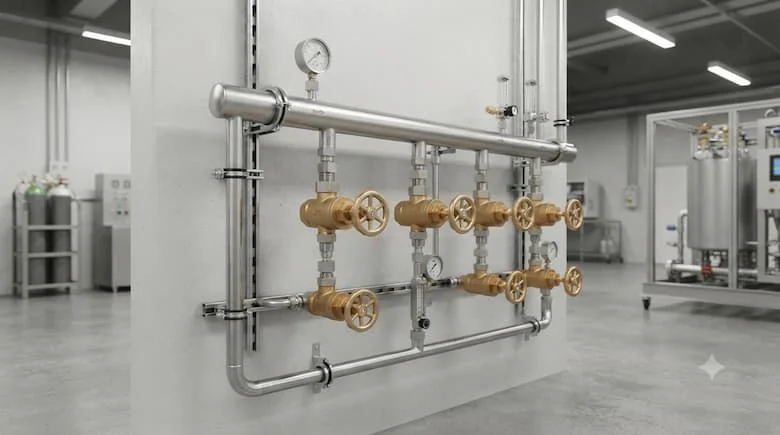

• Hệ thống khí công nghiệp: Các nhà máy sản xuất, trạm chiết nạp khí và nhà máy xử lý khí kỹ thuật.

Việc ứng dụng đúng loại van khí oxy giúp duy trì độ an toàn tuyệt đối cho hệ thống đường ống. Nếu bỏ qua các tiêu chuẩn này, sự cố cháy nổ do ma sát oxy hóa dầu mỡ có thể gây hậu quả thảm khốc cho tài sản và con người.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Khí Oxy

• Dùng van khí thông thường thay thế cho van khí oxy mà không kiểm tra tính tương thích môi trường.

• Để van tiếp xúc với dầu mỡ trong quá trình lưu kho hoặc lắp đặt, làm tăng đột biến nguy cơ cháy nổ.

• Chọn sai áp suất làm việc, chỉ dựa vào kích thước đường ống mà bỏ qua áp suất thực tế của hệ thống.

• Không kiểm tra kỹ vật liệu gioăng làm kín khiến thiết bị bị lão hóa nhanh chóng dưới tác động của oxy hóa mạnh.

• Lắp đặt thiếu vệ sinh, để lại mạt kim loại hoặc bụi bẩn bên trong đường ống.

Hướng Dẫn / Checklist

Cách Chọn Van Khí Oxy Phù Hợp

• Bước 1: Xác định môi chất -> Làm rõ tỷ lệ oxy tinh khiết hay hỗn hợp khí và điều kiện vận hành cụ thể.

• Bước 2: Xác định kích thước -> Đo đạc chuẩn DN đường ống và lựa chọn kiểu kết nối tương thích.

• Bước 3: Xác định áp suất và nhiệt độ -> Tính toán áp suất làm việc, áp suất tối đa và biên độ nhiệt độ vận hành.

• Bước 4: Chọn vật liệu -> Ưu tiên inox, đồng hoặc hợp kim chuyên dụng, đồng thời kiểm tra kỹ vật liệu làm kín.

• Bước 5: Kiểm tra yêu cầu dành cho oxy -> Đảm bảo tiêu chuẩn vệ sinh, xử lý bề mặt, chứng nhận oxygen clean và tài liệu kỹ thuật từ nhà sản xuất.

Checklist Trước Khi Mua Van Oxy

• Đúng chủng loại van chuyên dụng cho oxy

• Đúng kích thước danh nghĩa DN của hệ thống

• Đáp ứng chính xác hạn mức áp suất làm việc

• Phù hợp với dải nhiệt độ vận hành thực tế

• Đúng vật liệu thân van và gioăng làm kín

• Đúng kiểu kết nối kỹ thuật (ren, bích, hàn)

• Hoàn toàn tương thích với môi trường oxy

• Có đầy đủ tài liệu kỹ thuật, chứng nhận xuất xứ rõ ràng

• Kiểm tra kỹ tình trạng vệ sinh sạch sẽ, không dính dầu mỡ

• Mua hàng từ nhà cung cấp uy tín, có cam kết chất lượng

FAQ – Câu Hỏi Thường Gặp

1. Van oxy là gì?

Đây là thiết bị cơ khí chuyên dụng dùng để đóng, mở hoặc kiểm soát dòng khí oxy trong đường ống, được chế tạo với vật liệu và tiêu chuẩn vệ sinh nghiêm ngặt để đảm bảo an toàn.

2. Có thể dùng van bi thông thường cho oxy không?

Không nên. Bạn bắt buộc phải kiểm tra khả năng tương thích và các yêu cầu kỹ thuật đặc thù dành cho môi trường oxy thay vì chỉ dựa vào kiểu dáng van.

3. Van khí oxy thường làm bằng vật liệu gì?

Thiết bị thường được chế tạo từ đồng thau, inox hoặc các hợp kim đặc biệt có khả năng chống chịu tốt trong môi trường oxy hóa mạnh và áp suất cao.

4. Van khí oxy có cần vệ sinh đặc biệt không?

Có. Toàn bộ bề mặt tiếp xúc của van bắt buộc phải được làm sạch tuyệt đối, loại bỏ hoàn toàn dầu mỡ, bụi bẩn và tạp chất hữu cơ để phòng ngừa nguy cơ cháy nổ.

5. Làm sao chọn đúng van oxy cho đường ống?

Bạn cần tuân thủ thứ tự đánh giá: xác định rõ môi chất -> kích thước DN -> áp suất làm việc -> nhiệt độ -> lựa chọn vật liệu và kiểm tra tiêu chuẩn oxygen service.

Kết Luận

Hệ thống van oxy đóng vai trò cực kỳ quan trọng trong việc bảo đảm an toàn và duy trì sự ổn định cho các dây chuyền dẫn khí. Việc lựa chọn thiết bị không thể dựa vào cảm tính hay dùng lẫn lộn với các dòng van thông thường, mà đòi hỏi sự chuẩn xác tuyệt đối về vật liệu, áp suất, độ kín và đặc biệt là độ sạch bề mặt.
