Check Valve Piston Type: Lựa Chọn Và Đánh Giá Chuẩn Kỹ Thuật

Trong quá trình vận hành các hệ thống cơ điện và đường ống công nghiệp, sự cố dòng chất lỏng hoặc khí chảy ngược đột ngột sau khi bơm dừng hoặc hệ thống ngắt áp là nỗi ám ảnh của mọi kỹ sư. Dòng chảy ngược không mong muốn này có thể gây ra hiện tượng va đập thủy lực nghiêm trọng, làm tổn hại cánh bơm, giảm hiệu suất toàn hệ thống và đảo chiều lưu lượng đột ngột. Để giải quyết triệt để bài toán này, check valves piston type xuất hiện như một giải pháp van một chiều cao cấp, sử dụng cơ cấu piston chuyển động tinh vi để kiểm soát dòng chảy một cách tối ưu. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý, các tiêu chí kỹ thuật và phương pháp lựa chọn check valves piston type chuẩn xác nhất cho dự án của bạn.

Kiến Thức Nền

Check Valve Piston Type Là Gì?

Check valve piston type là một loại van một chiều sử dụng piston làm bộ phận đóng mở để cho phép môi chất chảy theo một hướng và hạn chế dòng chảy ngược. Piston dịch chuyển theo tác động của dòng môi chất và chênh lệch áp suất để đóng hoặc mở van.

Trong đó, "check valve" đóng vai trò là van một chiều bảo vệ, còn "end designation" hay "piston type" chỉ cơ cấu chuyển động tịnh tiến đặc thù. Chức năng cốt lõi của thiết bị là cho phép dòng đi theo một chiều duy nhất, ngăn chặn triệt để dòng chảy ngược và hỗ trợ bảo vệ các thiết bị quan trọng đặt phía trước van (như máy bơm, đồng hồ đo).

Cấu Tạo Check Valves Piston Type

Cấu trúc cơ bản của một chiếc check valves piston type được cấu thành từ các bộ phận chủ chốt:

1. Valve body (Thân van): Khung chịu lực chính, gánh vác toàn bộ áp suất khắc nghiệt của môi chất bên trong hệ thống.

2. Piston: Bộ phận chuyển động tịnh tiến chính, dịch chuyển dọc theo trục hướng dòng chảy.

3. Valve seat (Đế van): Vị trí bề mặt piston tiếp xúc khít khi van đóng, quyết định trực tiếp đến độ kín khít của toàn hệ thống.

4. Spring (Lò xo): Có ở một số thiết kế chuyên dụng, giúp hỗ trợ đẩy piston về vị trí đóng nhanh chóng.

5. Bonnet / cover (Nắp van): Bộ phận che chắn phía trên, giúp bảo trì và bảo vệ cơ cấu bên trong.

6. Sealing components (Gioăng và vòng làm kín): Hạn chế tối đa rò rỉ áp suất ra môi trường ngoài.

Nguyên Lý Hoạt Động Của Piston Check Valve

Khi dòng chảy đi đúng chiều, áp suất đầu vào thắng lực cản, tác động trực tiếp lên bề mặt piston khiến chi tiết này dịch chuyển tịnh tiến rời khỏi đế van (seat), mở ra không gian cho môi chất lưu thông qua khoang van.

Ngược lại, khi dòng chảy giảm tốc hoặc có xu hướng đảo chiều, chênh lệch áp suất thay đổi kết hợp cùng trọng lực (và lực đẩy của lò xo nếu có) sẽ đẩy piston di chuyển ngược lại về vị trí đóng, áp sát vào đế van để triệt tiêu dòng chảy ngược. Sự hỗ trợ của lò xo trong một số model giúp van đóng cực kỳ nhanh chóng, giảm thiểu tối đa thời gian van mở trễ khi lưu lượng hệ thống sụt giảm đột ngột.

Phân Tích Chuyên Sâu

Các Loại Check Valves Piston Type Phổ Biến

Thị trường cung cấp nhiều biến thể check valves piston type được chia theo cấu trúc:

• Phân loại theo thiết kế: Dòng có lò xo (spring-loaded piston check valve) giúp đóng chủ động hơn; và dòng không lò xo hoạt động dựa hoàn toàn vào áp lực dòng chảy và trọng lực.

• Phân loại theo kiểu kết nối: Kết nối ren (threaded), kết nối mặt bích (flanged piston check valve), mối hàn socket weld hoặc butt weld.

• Phân loại theo vật liệu: Thép carbon (carbon steel), thép không gỉ (stainless steel), gang (cast iron) hoặc thép rèn (forged steel) tùy thuộc vào môi trường khắc nghiệt.

Thông Số Kỹ Thuật Cần Quan Tâm

Để đảm bảo thiết bị vận hành bền bỉ, kỹ sư cần kiểm soát chặt chẽ các thông số: kích thước danh nghĩa (DN15, DN20, DN25 đến các cỡ lớn); áp suất làm việc (PN10, PN16, PN25, PN40 hoặc Class 150, Class 300); nhiệt độ vận hành tối đa; tính chất môi chất (nước, dầu, hơi, khí nén); kiểu kết nối cơ khí và vật liệu cấu thành từng chi tiết nhỏ.

Ưu Điểm Và Hạn Chế Của Check Valves Piston Type

• Ưu điểm: Kiểm soát dòng chảy một chiều cực kỳ hiệu quả; cơ cấu piston tịnh tiến tạo hành trình đóng mở rõ ràng, dứt khoát; thích hợp cho các hệ thống áp suất cao; có nhiều tùy chọn vật liệu và lực lò xo trợ lực.

• Hạn chế: Do có các bộ phận chuyển động cơ khí nên cần có kế hoạch bảo trì định kỳ; có thể gây ra một mức tổn thất áp suất nhỏ tùy theo thiết kế dòng chảy; đòi hỏi tuân thủ nghiêm ngặt hướng lắp đặt dòng chảy.

So Sánh Check Valves Piston Type Với Các Loại Van Một Chiều Khác

Lý do nên chọn check valves piston type là khi hệ thống yêu cầu độ tin cậy tuyệt đối về độ kín khít, khả năng chịu áp lực lớn và cấu trúc piston dẫn hướng ổn định.

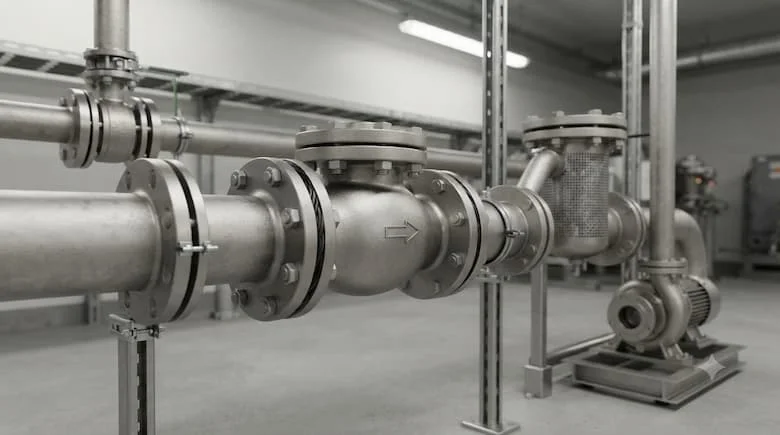

Check Valves Piston Type Lắp Đứng Hay Nằm Được?

Khả năng lắp đặt theo phương đứng hay phương ngang phụ thuộc hoàn toàn vào thiết kế cơ khí cụ thể của từng model nhà sản xuất. Một số dòng van cho phép lắp đặt linh hoạt theo nhiều hướng, trong khi các model khác bắt buộc phải lắp theo phương thẳng đứng với trục piston hướng lên trên. Kỹ sư bắt buộc phải kiểm tra kỹ mũi tên chỉ hướng dòng chảy, trục piston và tài liệu kỹ thuật (datasheet) trước khi thi công.

Ứng Dụng Thực Tế

Check Valves Piston Type Được Sử Dụng Ở Đâu?

• Hệ thống cấp nước công nghiệp và trạm bơm áp lực cao.

• Mạng lưới đường ống dẫn dầu khí và hóa chất.

• Hệ thống lò hơi, đường ống dẫn hơi nóng (steam system) công nghiệp.

• Các dây chuyền khí nén và nhà máy xử lý chất lỏng khép kín.

Việc ứng dụng check valves piston type là bắt buộc khi hệ thống có nguy cơ đảo chiều dòng chảy đột ngột nhằm bảo vệ toàn bộ cụm máy bơm khỏi xung lực thủy lực. Nếu bỏ qua thiết bị này, hệ thống sẽ đối mặt với nguy cơ gãy cánh bơm, rò rỉ mặt bích và phá hủy đường ống do búa nước.

Những Sai Lầm Thường Gặp Khi Sử Dụng Piston Check Valve

• Lắp ngược chiều dòng chảy khiến van bị kẹt cứng, không cho chất lỏng đi qua.

• Chọn sai kích thước DN dẫn đến bóp nghẹt lưu lượng hoặc gây tổn thất áp suất quá mức.

• Không kiểm tra định mức áp suất (pressure rating) phù hợp với thực tế vận hành của hệ thống.

• Bỏ qua yếu tố tương thích vật liệu gây ra hiện tượng ăn mòn hóa học rút ngắn tuổi thọ van.

• Lắp đặt sai phương (đứng/nằm) làm piston không thể tự hồi về vị trí kín.

Tiêu Chí Và Phương Pháp Lựa Chọn

Các Bước Lựa Chọn Check Valves Piston Type Chuẩn Xác

• Bước 1: Xác định môi chất -> Nước, dầu, hơi nước, khí nén hay hóa chất đặc thù.

• Bước 2: Xác định DN -> Kích thước đường ống kết nối thực tế.

• Bước 3: Xác định áp suất -> Định mức pressure rating yêu cầu chịu tải tối đa.

• Bước 4: Xác định nhiệt độ -> Biên độ nhiệt độ vận hành liên tục của hệ thống.

• Bước 5: Chọn vật liệu -> Thép carbon, inox, thép rèn hay gang đúc.

• Bước 6: Chọn kiểu kết nối -> Ren, mặt bích hay mối hàn kỹ thuật.

• Bước 7: Kiểm tra hướng lắp -> Đối chiếu datasheet xem van hỗ trợ lắp đứng hay nằm.

Checklist Trước Khi Mua Piston Check Valve

• Đúng chủng loại check valve piston type

• Đúng kích thước danh nghĩa DN

• Đáp ứng chính xác hệ số pressure rating

• Phù hợp với dải nhiệt độ vận hành thực tế

• Tương thích tuyệt đối với tính chất môi chất

• Đúng vật liệu thân van và piston bên trong

• Đúng kiểu kết nối cơ khí của đường ống

• Chiều mũi tên và hướng lắp đặt chuẩn xác

• Đã kiểm tra kỹ thông số trong datasheet

• Có kế hoạch và phụ kiện dự phòng cho bảo trì

FAQ – Câu Hỏi Thường Hợp

1. Check valve piston type là gì?

Đây là dòng van một chiều sử dụng cơ cấu piston tịnh tiến theo chênh lệch áp suất để cho phép chất lưu đi một chiều và chặn đứng dòng chảy ngược.

2. Piston check valve hoạt động như thế nào?

Piston sẽ dịch chuyển rời khỏi đế van khi áp suất đầu vào thắng lực cản, và tự động sập xuống áp sát đế van khi dòng chảy đảo chiều.

3. Check valve piston type có thể dùng cho hơi không?

Có thể sử dụng cho hơi nếu chọn đúng model có vật liệu, gioăng chịu nhiệt và thông số thiết kế chuyên dụng cho hơi nóng.

4. Piston check valve khác swing check valve như thế nào?

Khác biệt lớn nhất là cơ cấu đóng mở: piston dùng chuyển động tịnh tiến của trụ piston, còn swing check dùng đĩa lật bản lề.

5. Làm sao chọn đúng check valve piston type?

Bạn cần tuân thủ quy trình kiểm tra: môi chất -> kích thước DN -> áp suất -> nhiệt độ -> vật liệu -> kiểu kết nối và hướng lắp đặt thực tế.

Kết Luận

Thiết bị check valve piston type đóng vai trò là chốt chặn an toàn không thể thiếu, giúp bảo vệ toàn bộ mạng lưới đường ống và thiết bị bơm trước hiểm họa dòng chảy ngược. Việc lựa chọn kỹ lưỡng từ vật liệu, áp suất, nhiệt độ đến hướng lắp đặt sẽ đảm bảo hệ thống vận hành bền bỉ và hiệu quả tối ưu.
