Stop Check Valve Là Gì? Giải Pháp Van Kết Hợp Hai Trong Một Cho Hệ Thống Công Nghiệp

Trong đường ống công nghiệp, có những vị trí vừa cần ngăn dòng chảy ngược, vừa cần đóng dòng để bảo trì thiết bị. Nếu dùng riêng van một chiều và van chặn, hệ thống phải bố trí nhiều thiết bị hơn, tốn kém không gian và chi phí lắp đặt. Đây là lý do stop check valve được ứng dụng rộng rãi trong một số hệ thống đường ống chuyên dụng hiện nay.

Van không chỉ thực hiện chức năng kiểm soát dòng chảy một chiều tự động mà người vận hành còn có thể tác động lên cơ cấu đóng/mở để cô lập dòng khi cần thiết. Tuy nhiên, không phải vị trí nào trong nhà máy cũng phù hợp để lắp đặt van chặn một chiều. Việc nắm rõ cấu trúc, nguyên lý, phân loại và cách lựa chọn là chìa khóa giúp tối ưu hóa hiệu suất hệ thống. Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo, so sánh với các dòng van khác cho đến hướng dẫn lựa chọn chuẩn xác nhất.

Stop check valve là loại van kết hợp chức năng của van một chiều và van chặn trong cùng một thiết bị. Van cho phép môi chất chảy theo một hướng và hạn chế dòng chảy ngược; đồng thời cơ cấu đóng có thể được điều khiển để dừng hoặc cô lập dòng chảy khi cần thiết.

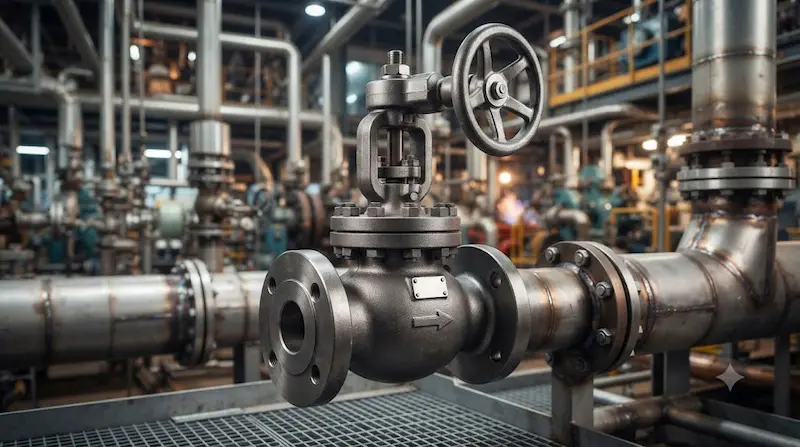

Stop Check Valve Là Gì?

Thuật ngữ stop check valve (thường được gọi là van chặn một chiều) được hiểu trong bối cảnh các hệ thống đường ống công nghiệp đòi hỏi khắt khe về độ an toàn và khả năng cô lập dòng chảy. Về mặt bản chất, đây không đơn thuần là một chiếc van một chiều thông thường gắn thêm tay quay, mà là sự tích hợp cơ khí tinh gọn giữa chức năng "stop" (dừng/cô lập dòng) và "check" (kiểm tra/ngăn dòng chảy ngược).

Thành phần "stop" cho phép kỹ thuật viên chủ động vặn vô-lăng để đóng kín van, trong khi thành phần "check" hoạt động hoàn toàn tự động theo áp lực của dòng chảy môi chất. Thiết bị này thường xuất hiện trong các hệ thống đòi hỏi khả năng bảo vệ dòng chảy ngược nghiêm ngặt kết hợp với nhu cầu bảo trì thiết bị định kỳ mà không cần lắp thêm van khóa phụ trợ.

Cấu Tạo Của van chặn một chiều

Để đảm nhiệm đồng thời hai chức năng cơ học, một bộ van chặn một chiều hoàn chỉnh được cấu thành từ các bộ phận chính sau đây:

1. Thân van (Body): Đóng vai trò bao bọc các chi tiết bên trong, chịu áp lực chịu lực chính và kết nối trực tiếp với đường ống. Vật liệu thân van phụ thuộc hoàn toàn vào nhiệt độ, áp suất và tính chất của môi chất.

2. Ghế van (Seat): Tạo bề mặt làm kín hoàn hảo với đĩa van, ảnh hưởng trực tiếp đến độ kín khít và khả năng chống rò rỉ ngược của hệ thống.

3. Đĩa van / Nút van (Disc / Plug): Bộ phận trực tiếp kiểm soát dòng chảy, có khả năng tự động dịch chuyển theo áp suất dòng hoặc bị cưỡng bức vị trí bởi ty van.

4. Ty van (Stem): Truyền chuyển động quay từ cơ cấu vận hành bên ngoài xuống đĩa van phía trong.

5. Nắp van (Bonnet): Bao phủ phần trên của thân van, đóng vai trò cố định và hỗ trợ cho hệ thống ty van cùng các vòng đệm làm kín.

6. Vô-lăng / Cơ cấu vận hành (Handwheel): Dùng để người vận hành tác động đóng/mở chủ động hoặc giới hạn hành trình mở tối đa của đĩa van tùy theo thiết kế kỹ thuật.

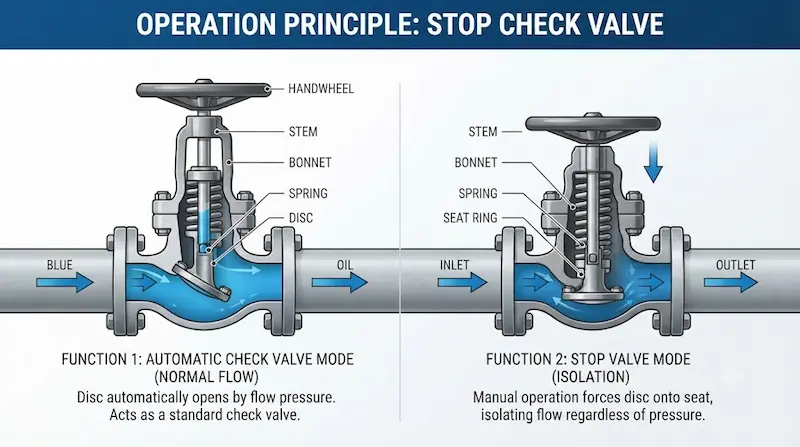

Nguyên Lý Hoạt Động Của Stop Check Valve

Quá trình vận hành của van chặn một chiều diễn ra linh hoạt qua ba trạng thái cốt lõi:

Khi dòng chảy đi đúng hướng, áp suất của môi chất phía trước tạo ra lực đẩy thắng lực cản, làm cho bộ phận đóng dịch chuyển mở rộng đường ống để dòng chảy đi qua van một cách thuận lợi. Ngược lại, khi dòng chảy có xu hướng đảo chiều, áp suất ngược kết hợp với trọng lực hoặc lò xo sẽ đẩy bộ phận đóng trở về vị trí sát ghế van, ngăn chặn hoàn toàn dòng chảy ngược để bảo vệ các thiết bị nhạy cảm phía trước.

Đặc biệt, khi cần đóng van chủ động để cô lập tuyến ống, người vận hành chỉ cần xoay vô-lăng để hạ ty van xuống, ép chặt đĩa van vào ghế van. Điểm mấu chốt là chức năng check hoạt động hoàn toàn tự động theo động năng dòng chảy, trong khi chức năng stop trao quyền kiểm soát tuyệt đối cho người vận hành.

Các Loại van chặn một chiều Phổ Biến

Tùy thuộc vào yêu cầu không gian và đặc thù dòng chảy, van chặn một chiều được chia thành các dạng cấu trúc chính:

• Van chặn một chiều dạng globe: Thiết kế thân van tương tự nhóm van cầu (globe valve), mang lại khả năng kiểm soát lưu lượng và cô lập dòng cực kỳ hiệu quả, phù hợp với đa số hệ thống công nghiệp nặng.

• Van chặn một chiều dạng angle: Có đường dòng đổi hướng vuông góc (90^\circ ), cực kỳ hữu ích khi không gian lắp đặt tại các góc cua đường ống bị hạn chế hoặc khi hệ thống yêu cầu chuyển hướng dòng chảy đi lên/đi xuống.

Bên cạnh đó, van còn được phân loại theo kiểu kết nối cơ khí (mặt bích, nối ren, hàn kết nối đối đầu hoặc hàn socket) và phân loại theo vật liệu chế tạo như gang cầu, thép carbon, thép không gỉ (Inox) hoặc các hợp kim chịu nhiệt đặc biệt tùy thuộc vào môi trường hóa chất.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Stop Check Valve

Việc lựa chọn thiết bị đòi hỏi kỹ sư phải rà soát kỹ lưỡng các thông số kỹ thuật thương mại quan trọng:

• Kích thước danh nghĩa (DN): Các dải kích thước phổ biến từ DN15, DN25, DN50, DN100 đến DN200 hoặc lớn hơn. Cần chọn chuẩn kết nối tương thích với đường ống thay vì chỉ ước lượng bằng mắt thường.

• Cấp áp suất (PN / Class): Các tiêu chuẩn áp lực chịu đựng như PN10, PN16, PN25, PN40 hoặc Class 150, Class 300 đảm bảo van không bị biến dạng dưới áp lực cao.

• Nhiệt độ làm việc: Cần kiểm tra giới hạn chịu nhiệt của thân van, đệm làm kín (gasket) và vòng chèn (packing), đặc biệt quan trọng trong các hệ thống hơi nóng quá nhiệt.

• Vật liệu chế tạo: Nước sạch dùng vật liệu cơ bản, trong khi hóa chất ăn mòn hay hơi nhiệt độ cao bắt buộc phải chọn thép hợp kim hoặc Inox cao cấp.

• Môi chất: Xác định rõ tính chất chất lỏng, khí, hơi nước hoặc dầu để cấu hình vật liệu bên trong phù hợp, tránh hiện tượng ăn mòn mài mòn sớm.

Van chặn một chiều Khác Gì Check Valve Và Globe Valve?

Việc nhầm lẫn giữa các dòng van cơ điện là nguyên nhân chính dẫn đến sự cố sụt giảm hiệu suất hệ thống. Bảng so sánh dưới đây làm rõ sự khác biệt:

Stop check valve có thay thế hoàn toàn hai van riêng biệt không?

Không thể khẳng định van chặn một chiều luôn thay thế hoàn toàn tổ hợp van chặn và van một chiều trong mọi trường hợp. Các kỹ sư thiết kế phải cân nhắc kỹ lưỡng dựa trên yêu cầu bảo trì định kỳ, không gian không gian phòng máy, tiêu chuẩn an toàn kỹ thuật của nhà máy và mức độ tổn thất áp suất (\Delta P ) trước khi đưa ra quyết định tối ưu.

Tại Sao Hệ Thống Cần van chặn một chiều?

Việc tích hợp van chặn một chiều mang lại những giá trị kinh tế và kỹ thuật vượt trội cho các dự án cơ điện:

• Giảm thiểu số lượng thiết bị: Thay vì phải lắp đặt tuần tự một van một chiều và một van chặn trên cùng một tuyến ống, việc sử dụng van tích hợp giúp thu gọn không gian và giảm tải trọng hệ thống.

• Hỗ trợ cô lập thiết bị hiệu quả: Cho phép người vận hành chủ động khóa dòng chảy để bảo trì, sửa chữa máy bơm hoặc các thiết bị trao đổi nhiệt nằm phía sau van một cách an toàn.

• Bảo vệ toàn diện đường ống: Ngăn chặn kịp thời hiện tượng búa nước và dòng chảy ngược đột ngột có thể làm phá hủy cánh bơm hoặc các chi tiết cơ khí đắt tiền.

Tuy nhiên, không nên chọn van chặn một chiều chỉ vì ưu điểm "hai trong một". Cần đánh giá kỹ lưỡng độ sụt áp, tốc độ dòng chảy và chế độ vận hành thực tế của hệ thống.

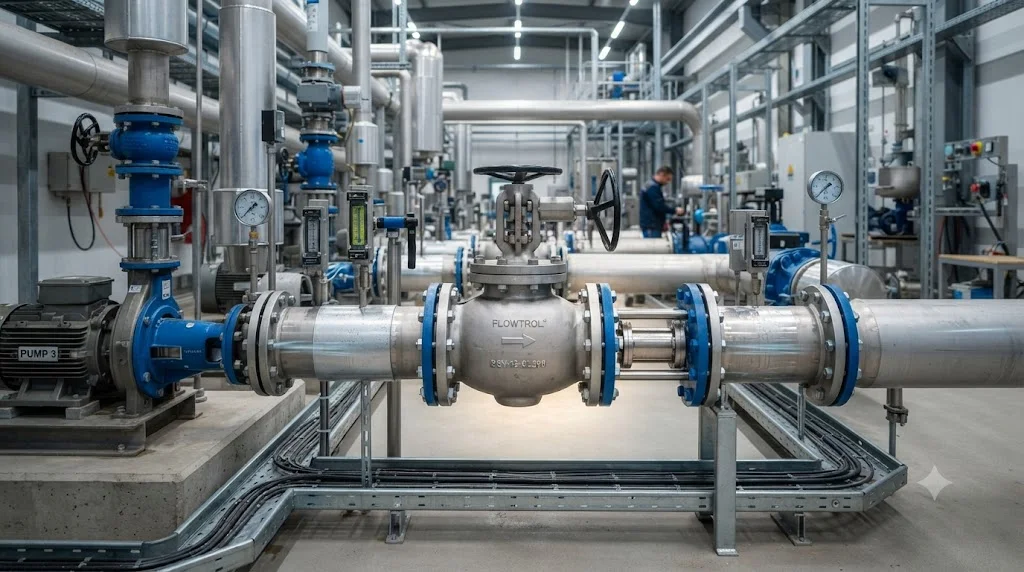

Ứng Dụng Thực Tế Của van chặn một chiều

Nhờ tính năng kép ưu việt, van chặn một chiều hiện diện trong nhiều ngành công nghiệp trọng điểm:

• Hệ thống hơi và lò hơi: Lắp đặt trên đường cấp hơi chính, đường xả hơi hoặc các nhánh phụ trợ đòi hỏi tiêu chuẩn ngăn dòng ngược tuyệt đối và khả năng cô lập nhanh chóng khi có sự cố.

• Nhà máy phát điện: Kiểm soát dòng nước cấp nồi hơi (feedwater), hệ thống ngưng tụ và các đường ống tuần hoàn phụ trợ.

• Hệ thống nước công nghiệp quy mô lớn: Bảo vệ trạm bơm nước thô, hệ thống xử lý nước thải và các nhánh mạng lưới phân phối áp lực cao.

• Ngành dầu khí và hóa chất: Kiểm soát dòng chảy công nghệ trong các đường ống dẫn hóa chất, dầu mỏ đòi hỏi khắt khe về độ kín khít và vật liệu chống ăn mòn.

Những Sai Lầm Thường Gặp Khi Chọn van chặn một chiều

• Chỉ căn cứ vào kích thước DN mà bỏ qua các thông số kỹ thuật khác của hệ thống.

• Bỏ qua cấp áp suất PN hoặc Class khiến van bị rò rỉ hoặc nứt vỡ dưới áp lực cao.

• Không xét đến yếu tố nhiệt độ vận hành, đặc biệt là trong các hệ thống hơi bão hòa hoặc hơi quá nhiệt.

• Chọn sai vật liệu cấu tạo thân và đĩa van dẫn đến hiện tượng ăn mòn hóa học nhanh chóng.

• Nhầm lẫn cơ chế vận hành của van chặn một chiều với các loại van một chiều cánh lật thông thường.

• Lắp đặt ngược hướng dòng chảy, khiến van mất hoàn toàn khả năng kiểm soát và bảo vệ.

Hướng Dẫn Các Bước Lựa Chọn Stop Check Valve Phù Hợp

Quy trình 7 bước tiêu chuẩn giúp kỹ sư lựa chọn thiết bị chính xác cho dự án:

1. Bước 1: Xác định môi chất: Làm rõ môi trường chất lỏng, hơi nước, dầu hay hóa chất đi qua van.

2. Bước 2: Xác định DN: Kiểm tra kích thước đường ống thực tế và tiêu chuẩn kết nối mặt bích/ren tương ứng.

3. Bước 3: Xác định áp suất: Tính toán áp suất làm việc liên tục, áp suất đỉnh và chọn cấp PN/Class an toàn.

4. Bước 4: Xác định nhiệt độ: Kiểm tra biên độ nhiệt độ làm việc thấp nhất và cao nhất của hệ thống.

5. Bước 6: Lựa chọn kiểu kết nối: Quyết định dạng mặt bích (Flanged), nối ren (Threaded) hay hàn (Welded).

6. Bước 7: Kiểm tra vật liệu: Đảm bảo toàn bộ cấu trúc thân, đĩa, ghế van và gioăng đệm tương thích hoàn toàn với môi chất.

7. Bước 8: Kiểm tra hướng lắp: Đối chiếu mũi tên chỉ hướng dòng chảy khắc trên thân van với chiều thực tế của đường ống trước khi siết bu-lông.

Checklist Trước Khi Mua Và Lắp Đặt van chặn một chiều

• Loại môi chất vận chuyển chính xác

• Lưu lượng thiết kế tối đa và tối thiểu

• Kích thước danh nghĩa DN đường ống

• Áp suất làm việc thực tế của hệ thống

• Cấp áp suất định mức PN / Class

• Nhiệt độ làm việc liên tục

• Vật liệu thân van (Gang, Thép, Inox)

• Vật liệu cấu tạo ghế van và gioăng làm kín

• Kiểu kết nối cơ khí phù hợp

• Chiều mũi tên hướng dòng chảy trên thân

• Không gian thực tế lắp đặt và thao tác vô-lăng

• Tiêu chuẩn kỹ thuật áp dụng quốc tế

• Tài liệu catalogue và bản vẽ từ nhà sản xuất

• Kế hoạch bảo trì và không gian tháo lắp định kỳ

Câu Hỏi Thường Gặp Về van chặn một chiều

1. Stop check valve là gì?

Đây là dòng van công nghiệp tích hợp đồng thời hai tính năng: tự động ngăn dòng chảy ngược như van một chiều và chủ động đóng/cô lập dòng chảy bằng cơ cấu vô-lăng như van chặn.

2. Van chặn một chiều có giống check valve thông thường không?

Không hoàn toàn. Check valve chỉ hoạt động tự động để chống dòng chảy ngược, trong khi van chặn một chiều cho phép người vận hành can thiệp thủ công để khóa chặt dòng chảy khi cần thiết.

3. Van chặn một chiều có thể dùng cho những môi chất nào?

Thiết bị này được ứng dụng linh hoạt trong các hệ thống nước, hơi nóng, dầu khí và hóa chất công nghiệp, với điều kiện vật liệu và cấp áp suất phải được chọn lựa tương thích chính xác với môi chất đó.

4. Có nên dùng van chặn một chiều để thay thế hoàn toàn globe valve không?

Không nên lạm dụng thay thế. Globe valve được thiết kế chuyên biệt tối ưu cho nhiệm vụ điều tiết lưu lượng và đóng ngắt, trong khi van chặn một chiều hướng đến giải pháp kết hợp hai chức năng chuyên dụng trong không gian hạn chế.

5. Cần lưu ý thông số gì quan trọng nhất khi chọn mua van chặn một chiều?

Các thông số cốt lõi bao gồm kích thước DN, cấp áp suất PN/Class, nhiệt độ vận hành, đặc tính môi chất, vật liệu chế tạo và hướng lắp đặt dòng chảy thực tế trên tuyến ống.

Kết Luận: Khi Nào Nên Sử Dụng van chặn một chiều?

Stop check valve là giải pháp kỹ thuật tối ưu giúp kết hợp hoàn hảo hai chức năng trong một thiết bị duy nhất: chức năng check giúp hạn chế tuyệt đối dòng chảy ngược bảo vệ thiết bị, trong khi chức năng stop cho phép người vận hành chủ động đóng và cô lập tuyến ống an toàn. Việc lựa chọn thiết bị này cần dựa trên sự đánh giá tổng thể các điều kiện vận hành thực tế thay vì chỉ nhìn vào kích thước DN.
