Phụ Kiện Nồi Hơi – Giải Pháp Toàn Diện Cho Hệ Thống Vận Hành An Toàn Và Hiệu Suất Cao

Nồi hơi có thể vẫn tạo hơi nhưng hệ thống không thể vận hành an toàn nếu thiếu hoặc hỏng các phụ kiện nồi hơi đi kèm. Chẳng hạn, đồng hồ áp suất hiển thị sai, van an toàn không hoạt động, kính thủy bị mờ hoặc nứt, van cấp nước bị rò rỉ, hay van xả đáy vận hành kém đều có thể gây ra những sự cố nghiêm trọng.

Việc lựa chọn các thiết bị phụ trợ này không chỉ đơn thuần là mua sắm một vài chi tiết nhỏ lẻ, bởi hệ thống phụ kiện các loại nồi hơi bao gồm nhiều nhóm thiết bị đảm nhiệm các chức năng riêng biệt như đo lường, điều khiển, bảo vệ, cấp nước, dẫn hơi và xả cặn. Chọn sai thông số kỹ thuật có thể ảnh hưởng trực tiếp đến hiệu suất và sự an toàn vận hành của toàn bộ nhà máy. Bài viết này sẽ phân loại chi tiết các phụ kiện các loại nồi hơi phổ biến, giải thích chức năng, thông số kỹ thuật và hướng dẫn lựa chọn chuẩn xác theo điều kiện thực tế.

Phụ Kiện Nồi Hơi Là Gì?

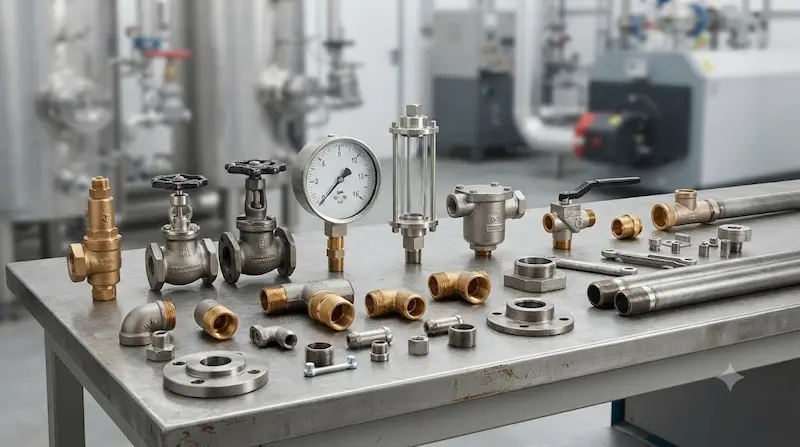

Phụ kiện các loại nồi hơi là nhóm thiết bị được lắp đặt cùng hệ thống nồi hơi để thực hiện các chức năng như đo lường, kiểm soát áp suất, cấp nước, dẫn hơi, xả đáy, bảo vệ và hỗ trợ vận hành. Tùy thiết kế hệ thống, phụ kiện có thể bao gồm van an toàn, van hơi, đồng hồ áp suất, kính thủy, van xả đáy, van cấp nước và nhiều thiết bị khác.

Không phải mọi lò hơi đều sử dụng một cấu hình phụ kiện giống nhau. Cấu hình thiết bị phụ thuộc hoàn toàn vào công suất, áp suất thiết kế, loại nhiên liệu sử dụng, chủng loại lò hơi, tiêu chuẩn chế tạo cũng như yêu cầu đặc thù của từng hệ thống công nghiệp.

Vì Sao Nồi Hơi Cần Các Phụ Kiện Chuyên Dụng?

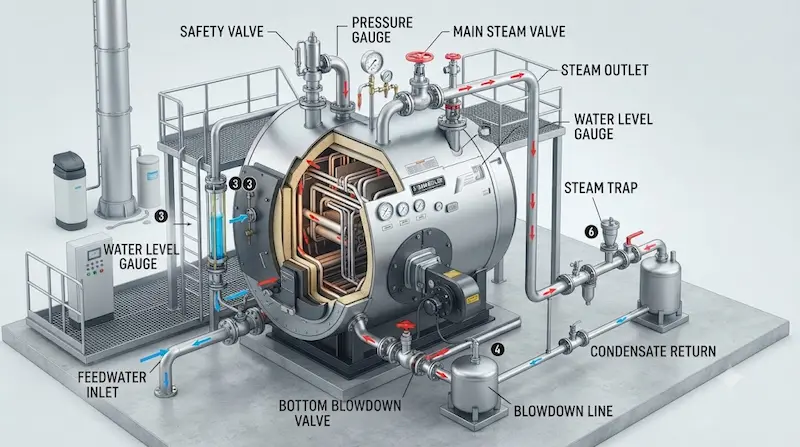

Một hệ thống lò hơi hoàn chỉnh đòi hỏi sự phối hợp nhịp nhàng của nhiều nhóm chức năng cơ khí khác nhau thay vì chỉ phụ thuộc vào một loại van đơn lẻ:

1. Nhóm bảo vệ: Gồm van an toàn và thiết bị bảo vệ quá áp, đóng vai trò là "tấm khiên" ngăn chặn nguy cơ nổ bình áp lực khi áp suất vượt ngưỡng cho phép.

2. Nhóm đo lường: Gồm đồng hồ áp suất, kính thủy và thiết bị đo nhiệt độ giúp người vận hành nắm bắt chính xác trạng thái bên trong lò.

3. Nhóm điều khiển: Gồm van điều khiển, van cấp nước và bộ kiểm soát mức nước tự động duy trì sự ổn định của chu trình.

4. Nhóm vận chuyển và xử lý môi chất: Gồm van hơi, van xả đáy, van một chiều và bẫy hơi, đảm bảo dòng năng lượng dịch chuyển thông suốt.

Phụ Kiện Nồi Hơi Gồm Những Loại Nào?

Để dễ dàng tra cứu và lựa chọn, các phụ kiện các loại nồi hơi được chia thành 5 nhóm chính:

Van An Toàn Nồi Hơi Có Vai Trò Gì?

Van an toàn là phụ kiện các loại nồi hơi tối quan trọng quyết định trực tiếp đến sự an toàn của con người và thiết bị nhà xưởng. Khi áp suất bên trong lò tăng đến giá trị cài đặt sẵn, van sẽ tự động mở ra để xả bớt môi chất dư thừa, giúp hạ áp suất xuống mức an toàn và tự động đóng lại khi điều kiện bình thường được thiết lập.

Các thông số cần quan tâm khi chọn van an toàn bao gồm áp suất cài đặt (Set pressure), áp suất làm việc (Working pressure), kích thước DN, cấp áp suất PN/Class, vật liệu chế tạo, nhiệt độ và tính chất môi chất.

Lưu ý an toàn: Không nên tự ý điều chỉnh áp suất cài đặt của van an toàn nếu không có quy trình kỹ thuật chuẩn và sự cho phép của cơ quan kiểm định có thẩm quyền.

Van Hơi, Van Một Chiều Và Van Xả đáy Khác Nhau Thế Nào?

Van hơi đòi hỏi khả năng chịu nhiệt độ và áp suất cực cao; van một chiều phải đảm bảo định hướng dòng chảy chính xác; trong khi van xả đáy cần có cấu tạo đặc biệt chống mài mòn bởi cặn bẩn và nhiệt độ lớn. Việc nắm vững đặc tính này giúp tối ưu hóa hiệu quả sử dụng các phụ kiện các loại nồi hơi chuyên dụng.

Đồng Hồ Áp Suất Và Kính Thủy Trong Hệ Thống Nồi Hơi

Đồng hồ áp suất giúp theo dõi sát sao áp suất buồng đốt và đường hơi, giúp người vận hành phát hiện kịp thời các bất thường để xử lý sớm. Các thông số cần chú ý gồm dải đo (range), kiểu kết nối, đường kính mặt đồng hồ, vật liệu vỏ, cấp chính xác và nhiệt độ môi trường.

Song song đó, kính thủy (ống thủy) đóng vai trò quan trọng không kém khi cho phép quan sát trực tiếp mức nước thực tế bên trong nồi hơi. Kính thủy đòi hỏi khả năng chịu nhiệt, chịu áp lực cao, chất liệu thủy tinh bền bỉ và hệ thống gioăng làm kín tuyệt đối để tránh rò rỉ hơi nước nguy hiểm.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Phụ Kiện Nồi Hơi

1. Áp suất làm việc: Phải kiểm tra kỹ áp suất làm việc (Working pressure), áp suất cho phép tối đa (Maximum allowable pressure) và cấp áp lực PN/Class của thiết bị.

2. Nhiệt độ: Yêu cầu đặc biệt khắt khe đối với van hơi, van an toàn, bẫy hơi và các phụ kiện tiếp xúc trực tiếp với hơi quá nhiệt.

3. Kích thước DN: Xác định chính xác đường kính danh nghĩa của đường ống để chọn phụ kiện có kiểu kết nối tương thích.

4. Vật liệu chế tạo: Tùy thuộc vào môi trường để chọn gang, thép carbon, inox hoặc thép hợp kim chịu nhiệt.

5. Kiểu kết nối: Lựa chọn kiểu nối ren, mặt bích hoặc hàn đối đầu cho phù hợp với kết cấu tuyến ống sẵn có.

6. Môi chất: Tránh sử dụng nhầm lẫn phụ kiện nước thông thường cho hệ thống hơi nóng hoặc hóa chất ăn mòn.

Phụ Kiện các loại Nồi Hơi Được Sử Dụng Ở Đâu?

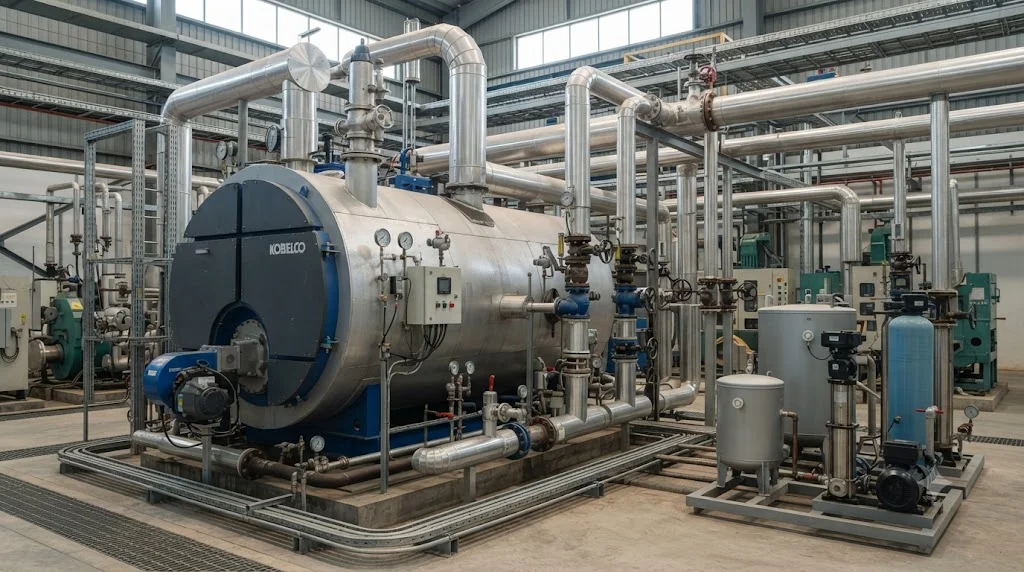

Hệ thống cung cấp năng lượng nhiệt bắt đầu từ nồi hơi, tạo ra hơi nước áp lực cao dẫn qua đường ống đến các thiết bị sử dụng nhiệt trong các nhà máy sản xuất thực phẩm, dệt may, giấy, hóa chất và dược phẩm. Sau khi trao đổi nhiệt, lượng nước ngưng (condensate) được thu hồi qua hệ thống bẫy hơi, kết hợp với trạm xử lý nước cấp bù để đưa trở lại nồi hơi.

Mỗi phân đoạn trong vòng tuần hoàn khép kín này đều đòi hỏi sự hiện diện của các phụ kiện các loại nồi hơi chuyên dụng với tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo vận hành liên tục và an toàn.

Khi Nào Cần Thay Thế Phụ Kiện các loại Nồi Hơi?

Bạn cần lập tức kiểm tra và thay thế thiết bị khi xuất hiện các dấu hiệu sau:

• Hiện tượng rò rỉ hơi hoặc rò rỉ nước tại các mối nối và thân van.

• Dấu hiệu ăn mòn kim loại nghiêm trọng do tác động nhiệt hóa.

• Đồng hồ áp suất hiển thị sai lệch hoặc kẹt kim.

• Kính thủy bị mờ đục, rạn nứt hoặc rò rỉ nước.

• Van đóng không kín, kẹt cơ cấu hoặc vận hành nặng nhọc.

• Các loại gioăng đệm, vòng chèn bị lão hóa, xuống cấp.

Không nên chờ đến khi thiết bị hỏng hoàn toàn mới thay thế. Hãy xây dựng lịch kiểm tra, bảo trì định kỳ và lưu trữ hồ sơ thay thế rõ ràng. Đối với các thiết bị bảo vệ như van an toàn, việc kiểm định phải tuân thủ nghiêm ngặt các quy định pháp luật hiện hành.

Những Sai Lầm Thường Gặp Khi Mua Phụ Kiện các loại Nồi Hơi

• Sai lầm 1: Chọn phụ kiện chỉ dựa vào kích thước DN. Kích thước ống đúng nhưng cấp áp suất PN hoặc nhiệt độ không đáp ứng vẫn gây ra hậu quả nghiêm trọng.

• Sai lầm 2: Không xác định chính xác áp suất làm việc. Đây là sai lầm cực kỳ nguy hiểm đối với các phụ kiện nằm trên đường ống hơi bão hòa và hơi quá nhiệt.

• Sai lầm 3: Chọn sai vật liệu cấu tạo. Môi chất nhiệt độ cao và hóa chất xử lý nước đòi hỏi vật liệu chống ăn mòn chuyên dụng thay vì gang thông thường.

• Sai lầm 4: Chỉ quan tâm đến giá thành rẻ. Phụ kiện kém chất lượng dễ hỏng hóc, gây dừng dây chuyền sản xuất và mất an toàn lao động.

• Sai lầm 5: Dùng phụ kiện không đúng mục đích. Ví dụ, không bao giờ được coi van chặn thông thường là thiết bị thay thế cho van an toàn.

Hướng Dẫn Các Bước Lựa Chọn Phụ Kiện các loại Nồi Hơi Phù Hợp

Quy trình 7 bước chuẩn hóa giúp kỹ sư lựa chọn chính xác thiết bị cho dự án:

1. Bước 1: Xác định vị trí lắp đặt: Định vị rõ trên đường hơi, đường nước cấp, đáy nồi, đường condensate hay hệ thống bảo vệ.

2. Bước 2: Xác định chức năng: Làm rõ nhu cầu đóng/mở, chống dòng ngược, xả đáy, bảo vệ quá áp, đo lường hay kiểm soát mức nước.

3. Bước 3: Xác định môi chất: Phân loại nước, hơi nước, condensate hay các hóa chất phụ trợ khác.

4. Bước 4: Xác định áp suất: Tra cứu thông số áp suất thiết kế và áp suất làm việc thực tế của hệ thống.

5. Bước 5: Xác định nhiệt độ: Kiểm tra biên độ nhiệt độ vận hành tối đa của vị trí lắp đặt.

6. Bước 6: Kiểm tra DN và kết nối: Đối chiếu đường kính danh nghĩa, tiêu chuẩn mặt bích, ren hoặc kiểu hàn.

7. Bước 7: Đối chiếu catalogue chính hãng: Kiểm tra mã model, vật liệu, tiêu chuẩn kỹ thuật trước khi quyết định đặt hàng.

Checklist Trước Khi Mua Phụ Kiện Nồi Hơi

• Loại nồi hơi và công suất thiết kế

• Vị trí lắp đặt cụ thể trên tuyến ống

• Chủng loại phụ kiện cần thiết

• Đặc tính môi chất đi qua thiết bị

• Áp suất làm việc thực tế của hệ thống

• Nhiệt độ làm việc liên tục và tối đa

• Kích thước danh nghĩa DN đường ống

• Cấp áp lực PN / Class chịu đựng

• Vật liệu cấu tạo thân và chi tiết bên trong

• Kiểu kết nối cơ khí tương thích

• Tiêu chuẩn sản xuất áp dụng

• Mã model sản phẩm từ nhà sản xuất

• Tài liệu catalogue / datasheet kỹ thuật đầy đủ

• Điều kiện bảo trì và thay thế định kỳ

• Yêu cầu an toàn kỹ thuật bắt buộc của hệ thống

Nếu bạn chưa chắc chắn nên dùng loại phụ kiện các loại nồi hơi nào cho hệ thống của mình, hãy cung cấp thông số vận hành và vị trí lắp đặt cụ thể để được đội ngũ kỹ thuật tư vấn chính xác trước khi mua.

Câu Hỏi Thường Gặp Về Phụ Kiện các loại Nồi Hơi

1. Phụ kiện nồi hơi gồm những gì?

Hệ thống phụ kiện bao gồm đa dạng các thiết bị như van an toàn, van hơi, van một chiều, van xả đáy, đồng hồ áp suất, kính thủy, bẫy hơi và các phụ kiện đường ống chuyên dụng khác tùy thuộc vào cấu hình của lò hơi.

2. Phụ kiện nào quan trọng nhất đối với an toàn nồi hơi?

Các thiết bị bảo vệ quá áp như van an toàn và hệ thống kiểm soát áp suất, mực nước đóng vai trò cốt lõi trong việc phòng ngừa sự cố nổ bình áp lực.

3. Chọn van nồi hơi cần quan tâm những thông số nào?

Bạn cần kiểm tra tối thiểu các thông số gồm kích thước DN, áp suất làm việc, nhiệt độ môi chất, tính chất môi chất, vật liệu chế tạo và kiểu kết nối cơ khí.

4. Có thể dùng van nước thông thường cho hệ thống nồi hơi không?

Không nên. Các phụ kiện làm việc trong môi trường hơi nóng và áp suất cao đòi hỏi tiêu chuẩn vật liệu và thiết kế kỹ thuật đặc thù chịu nhiệt tốt, không thể dùng chung với van nước dân dụng thông thường.

5. Khi nào cần thay thế phụ kiện các loại nồi hơi định kỳ?

Nên tiến hành kiểm tra và thay mới ngay khi phát hiện các dấu hiệu rò rỉ, ăn mòn kim loại, đồng hồ đo sai số lớn, van đóng không kín hoặc thiết bị không còn đáp ứng được thông số thiết kế ban đầu.

Kết Luận: Chọn Đúng Phụ Kiện Giúp Nồi Hơi Vận Hành Ôn Định

Việc trang bị đồng bộ các phụ kiện nồi hơi chất lượng cao là nền tảng vững chắc giúp toàn bộ hệ thống lò hơi vận hành an toàn, ổn định và đạt hiệu suất tối ưu. Tóm lại, bạn cần ghi nhớ rằng phụ kiện lò hơi bao gồm nhiều nhóm thiết bị với các chức năng bảo vệ, đo lường, cấp nước, dẫn hơi và xả cặn riêng biệt; việc lựa chọn không thể chỉ dựa vào kích thước DN mà phải cân nhắc đồng thời áp suất, nhiệt độ, môi chất, vật liệu và tiêu chuẩn kỹ thuật. Đặc biệt đối với các thiết bị an toàn, việc tuân thủ quy trình kiểm định là yếu tố sống còn đối với doanh nghiệp.
