Cấu tạo nồi hơi ống nước: Chuyên gia phân tích chi tiết từ A-Z cho nhà máy

Trong thế giới công nghiệp hiện đại, cấu tạo nồi hơi ống nước đóng vai trò là trái tim cung cấp năng lượng nhiệt cho toàn bộ dây chuyền sản xuất quy mô lớn. Tuy nhiên, phần lớn các sự cố vận hành tốn kém tại nhà máy đều bắt nguồn từ việc kỹ thuật viên hoặc chủ đầu tư chưa hiểu sâu sắc về cấu trúc bên trong của thiết bị này.

Việc nắm vững cấu tạo nồi hơi ống nước không chỉ giúp đội ngũ kỹ thuật kiểm soát thiết bị an toàn, bảo trì đúng cách mà còn tối ưu hóa hiệu suất truyền nhiệt, tiết kiệm nhiên liệu tối đa và kéo dài tuổi thọ hệ thống lên đến hàng chục năm. Bài viết này sẽ phân tích chi tiết, chuyên sâu từ nền tảng kỹ thuật đến ứng dụng thực tế để bạn làm chủ hoàn toàn công nghệ nhiệt này.

Vì sao cần hiểu cấu tạo nồi hơi ống nước?

Nồi hơi công suất lớn chính là trái tim duy trì sự sống cho các nhà máy dệt nhuộm, thực phẩm, giấy hay nhiệt điện. Khi xảy ra các sự cố nghiêm trọng như sụt áp, nổ ống hay quá nhiệt, nguyên nhân cốt lõi thường bắt nguồn từ việc thiếu hiểu biết thấu đáo về cấu tạo nồi hơi ống nước và cơ chế tuần hoàn bên trong.

Việc nắm rõ thiết kế cấu trúc mang lại những lợi ích chiến lược cho doanh nghiệp:

• Vận hành an toàn: Kiểm soát tốt áp suất và nhiệt độ, phòng ngừa rủi ro cháy nổ áp lực cao.

• Bảo trì đúng cách: Nhận diện nhanh các điểm tích tụ cặn hoặc mài mòn để xử lý kịp thời.

• Tăng hiệu suất: Tối ưu hóa quá trình trao đổi nhiệt, giảm thất thoát năng lượng vô ích.

• Kéo dài tuổi thọ: Giảm thiểu ứng suất nhiệt và hiện tượng ăn mòn vật liệu kim loại.

Dưới đây là cẩm nang toàn diện giúp bạn thấu hiểu tường tận cấu trúc, nguyên lý và cách vận hành dòng thiết bị công nghiệp trọng yếu này.

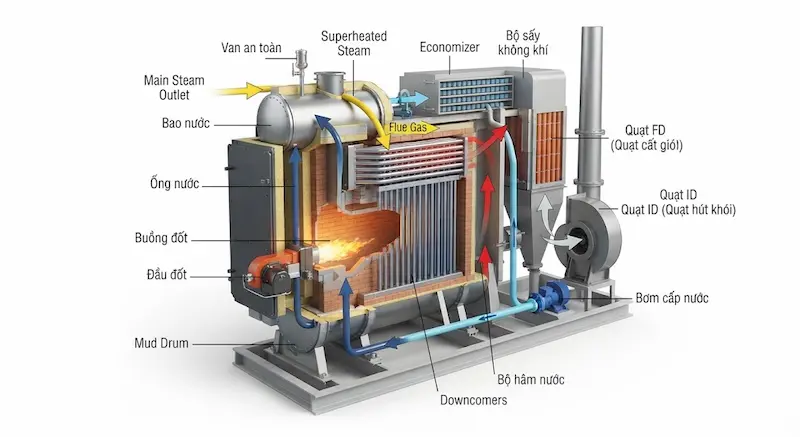

Nồi hơi ống nước là gì?

Nồi hơi ống nước là loại thiết bị nhiệt công nghiệp mà trong đó nước hoặc hỗn hợp hơi nước lưu thông bên trong hệ thống ống chịu áp lực, còn khí nóng sinh ra từ quá trình đốt cháy nhiên liệu sẽ chuyển động bên ngoài các ống đó để truyền nhiệt trực tiếp.

Nguyên lý cơ bản của quá trình:

Nước cấp được đưa vào bao hơi, sau đó chảy xuống hệ thống ống nước để nhận nhiệt lượng tỏa ra từ buồng đốt. Tại đây, quá trình gia nhiệt diễn ra làm sinh ra hỗn hợp hơi và nước. Hỗn hợp này quay trở lại bao hơi để thực hiện quá trình tách hơi. Phần hơi sau đó đi qua bộ quá nhiệt để đạt tiêu chuẩn kỹ thuật trước khi được cấp đến các thiết bị sử dụng trong công nghiệp.

Quá trình này đòi hỏi sự phối hợp nhịp nhàng giữa truyền nhiệt bức xạ, tuần hoàn tự nhiên, tạo hơi áp lực cao và tách nước triệt để để cung cấp dòng hơi khô sạch cho phụ tải.

Vì sao gọi là nồi hơi ống nước?

Tên gọi này xuất phát trực tiếp từ đặc điểm thiết kế vật lý cốt lõi: nước đi bên trong ống chịu áp suất lớn, trong khi ngọn lửa và khí thải đi ở bên ngoài ống. Thiết kế này ngược lại hoàn toàn với nồi hơi ống lửa nơi khói nóng đi trong ống còn nước bao quanh bên ngoài. Nhờ vậy, loại lò hơi ống nước chiếm ưu thế tuyệt đối về khả năng chịu áp suất cao và công suất sinh hơi lớn.

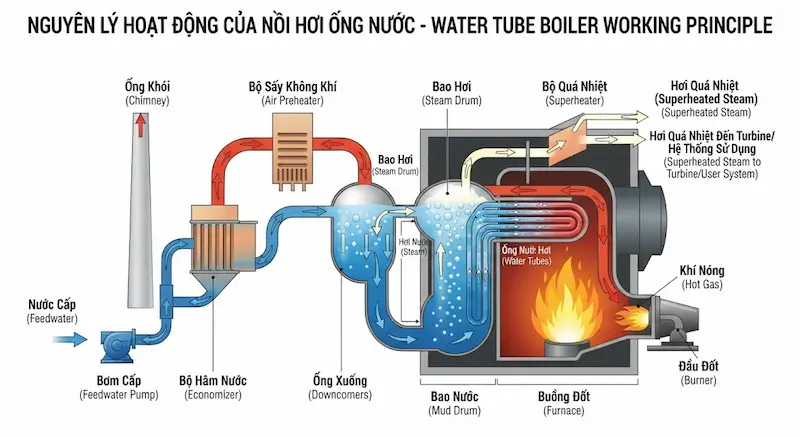

Nguyên lý hoạt động của nồi hơi ống nước

Chu trình khép kín của lò hơi diễn ra tuần tự qua các bước kỹ thuật sau:

• Bước 1: Nước cấp được chuẩn bị và xử lý hóa chất đạt chuẩn.

• Bước 2: Bơm cao áp đẩy nước đi qua bộ hâm nước để gia nhiệt sơ bộ.

• Bước 3: Nước nóng đi lên bao hơi để chuẩn bị phân phối.

• Bước 4: Nước chảy theo các ống xuống để xuống bao dưới.

• Bước 5: Hấp thụ nhiệt bức xạ và đối lưu cực mạnh tại khu vực buồng đốt.

• Bước 6: Nước chuyển hóa thành hỗn hợp hơi và nước tại các ống sinh hơi.

• Bước 7: Hỗn hợp quay về bao hơi để tiến hành tách hơi triệt để.

• Bước 8: Hơi khô đi qua bộ quá nhiệt để đạt độ quá nhiệt mong muốn.

• Bước 9: Đưa dòng hơi áp lực cao đến hệ thống sử dụng tại nhà máy.

Vì sao nồi hơi ống nước chịu được áp suất cao?

Khả năng chịu áp lực lớn của thiết bị này được lý giải qua các yếu tố cơ học và vật liệu học:

• Đường kính ống nhỏ: Theo công thức ứng suất màng mỏng hình trụ, đường kính ống càng nhỏ thì ứng suất vòng sinh ra trên thành ống càng thấp, cho phép chịu áp suất vận hành cực cao.

• Phân bố ứng suất đều: Ứng suất chịu lực được phân tán đều trên hàng loạt các ống nhỏ thay vì tập trung vào một vỏ bình thể tích lớn.

• Thành ống chịu lực tốt: Sử dụng vật liệu thép hợp kim chuyên dụng có độ bền kéo cao, đáp ứng các tiêu chuẩn khắt khe về áp lực.

• Diện tích trao đổi nhiệt lớn: Tối ưu hóa tốc độ hấp thụ nhiệt và duy trì tuần hoàn lưu chất ổn định, hạn chế tối đa điểm nóng cục bộ gây biến dạng vật liệu.

• Tăng khả năng tuần hoàn: Giúp giải nhiệt nhanh chóng cho bề mặt kim loại tiếp xúc trực tiếp với ngọn lửa.

So sánh cấu tạo nồi hơi ống nước và nồi hơi ống lửa

Các thông số kỹ thuật cần quan tâm

Khi thiết kế hoặc lựa chọn thiết bị, kỹ sư cần đánh giá kỹ các chỉ số quan trọng:

• Công suất sinh hơi: Thể hiện lượng hơi sản xuất trong một giờ.

• Áp suất làm việc: Giới hạn áp lực tối đa mà hệ thống chịu được.

• Nhiệt độ hơi: Nhiệt độ đầu ra phục vụ dây chuyền công nghệ.

• Hiệu suất: Tỷ lệ năng lượng hữu ích so với nhiên liệu tiêu thụ.

• Loại nhiên liệu: Than, sinh khối, dầu hoặc khí thiên nhiên.

• Vật liệu chế tạo: Các mác thép chịu nhiệt độ và áp suất cao.

• Tiêu chuẩn thiết kế: Các quy chuẩn kỹ thuật quốc gia và quốc tế.

Nồi hơi ống nước được sử dụng ở đâu?

Nhờ khả năng cung cấp lưu lượng hơi lớn và áp suất cao, thiết bị này hiện diện cốt lõi trong nhiều ngành công nghiệp nặng và nhẹ:

• Nhà máy nhiệt điện: Dùng hơi áp suất cực cao để quay tuabin phát điện công suất lớn cho lưới điện quốc gia.

• Thực phẩm: Cung cấp hơi sạch phục vụ thanh trùng, sấy khô và nấu cô đặc sản phẩm.

• Đồ uống: Đun nấu, vệ sinh chai lọ và gia nhiệt trong dây chuyền sản xuất công nghiệp.

• Hóa chất: Cung cấp nhiệt phản ứng, chưng cất và gia nhiệt trong các tháp phân tách.

• Xi măng: Tận dụng nhiệt khí thải lò nung để phát điện và sấy nguyên liệu.

• Giấy: Sấy giấy trục rulo và nấu bột gỗ bằng hơi bão hòa áp lực ổn định.

• Dệt nhuộm: Cung cấp nhiệt cho máy căng định hình, máy nhuộm vải áp lực cao.

• Dầu khí: Phục vụ các quá trình lọc dầu, chưng cất và cô đặc dung dịch.

• Nhà máy đường: Đun cô đặc nước mía và chạy tuabin hơi cho nhà máy đường mía.

• Biomass: Tận dụng bã nông lâm nghiệp làm nhiên liệu sinh hơi khép kín tối ưu kinh tế.

Những sai lầm thường gặp khi vận hành

Việc thiếu hiểu biết về cấu tạo nồi hơi ống nước dễ dẫn đến các lỗi vận hành nguy hiểm:

• Không xử lý nước: Gây đóng cặn canxi làm tắc ống, dẫn đến quá nhiệt cục bộ và nổ ống sinh hơi.

• Không vệ sinh ống: Làm giảm hiệu suất truyền nhiệt, tăng nhiệt độ khí thải và lãng phí nhiên liệu nghiêm trọng.

• Bỏ qua van an toàn: Tiềm ẩn nguy cơ nổ bình chứa khi áp suất vượt định mức mà không được xả áp kịp thời.

• Không xả đáy: Khiến hàm lượng khoáng và cặn bẩn trong bao hơi vượt ngưỡng cho phép, gây bọt hơi và cuốn nước.

• Quá tải: Vận hành vượt công suất thiết kế làm suy giảm tuổi thọ vật liệu kim loại do mỏi nhiệt.

• Không kiểm tra cảm biến: Dẫn đến tín hiệu điều khiển sai lệch, gây mất an toàn nghiêm trọng cho toàn nhà máy.

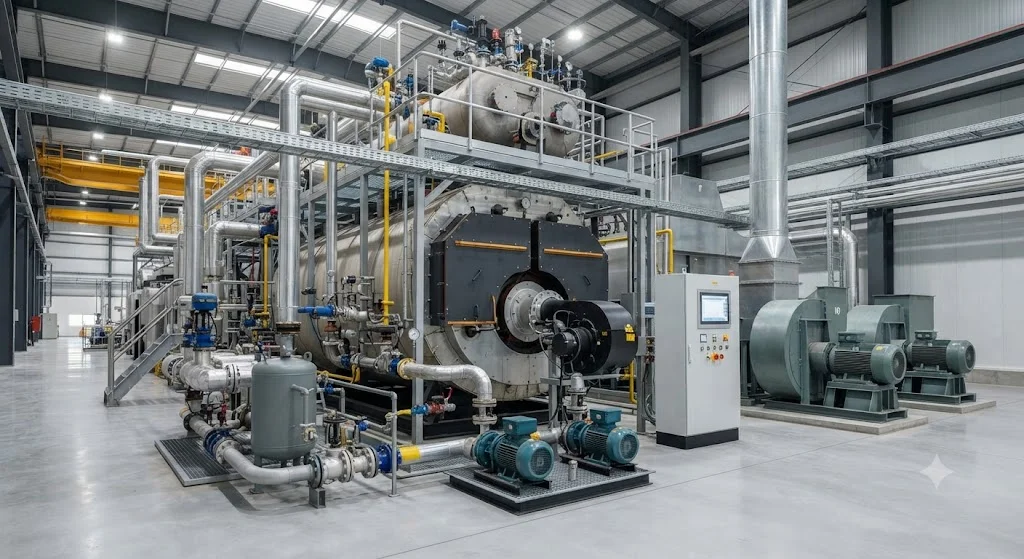

Checklist kiểm tra nồi hơi trước khi vận hành

Lưu ý quan trọng: Không được khởi động buồng đốt nếu chưa hoàn thành đầy đủ các bước kiểm tra an toàn dưới đây.

• Kiểm tra mực nước trong bao hơi đảm bảo ở mức an toàn.

• Kiểm tra áp suất hệ thống và trạng thái các van khóa.

• Kiểm tra bơm cấp nước hoạt động ổn định và sẵn sàng.

• Kiểm tra cơ chế hoạt động của van an toàn.

• Kiểm tra nguồn nhiên liệu cấp vào buồng đốt.

• Kiểm tra hệ thống quạt gió cấp khí và hút khói.

• Kiểm tra tủ điều khiển lập trình và các tín hiệu đèn báo.

• Kiểm tra hệ thống cảm biến nhiệt độ, áp suất, mực nước.

• Kiểm tra độ kín của đường ống và các mặt bích kết nối.

• Kiểm tra van xả đáy đảm bảo đã đóng kín trước khi cấp nước.

Lưu ý giúp kéo dài tuổi thọ nồi hơi

• Xử lý nguồn nước cấp triệt để bằng hệ thống lọc RO kết hợp hóa chất chống cáu cặn và khử khí hòa tan.

• Thực hiện bảo dưỡng định kỳ tổng thể hệ thống từ sáu tháng đến một năm một lần.

• Thường xuyên vệ sinh bộ hâm nước và bề mặt ống truyền nhiệt để tránh bámội tro làm giảm hiệu suất.

• Kiểm tra định kỳ hiện tượng ăn mòn kim loại, siêu âm đo chiều dày thành ống chịu lực.

• Thay thế kịp thời các gioăng đệm làm kín mặt bích và hiệu chuẩn độ chính xác của đồng hồ đo.

• Kiểm tra chất lượng các mối hàn chịu lực bằng phương pháp không phá hủy theo định kỳ kiểm định an toàn.

F. FAQ

Câu hỏi thường gặp

Cấu tạo nồi hơi ống nước gồm bao nhiêu bộ phận?

Hệ thống gồm hàng chục bộ phận lớn nhỏ, trong đó các cụm chính cốt lõi bao gồm bao hơi, bao nước, hệ thống ống nước tuần hoàn, buồng đốt, bộ quá nhiệt, bộ hâm nước, hệ thống quạt gió và hệ thống điều khiển tự động.

Bộ phận nào quan trọng nhất trong cấu tạo nồi hơi ống nước?

Bao hơi và hệ thống ống sinh hơi buồng đốt được xem là quan trọng nhất vì chúng chịu áp lực trực tiếp, thực hiện chức năng sinh hơi và quyết định độ an toàn chịu lực của toàn bộ hệ thống.

Vì sao nồi hơi ống nước chịu được áp suất cao hơn nồi hơi ống lửa?

Do cấu trúc nước chạy trong các ống đường kính nhỏ, giúp phân bố đều ứng suất vòng trên thành ống, kết hợp diện tích trao đổi nhiệt lớn và khả năng tuần hoàn ưu việt.

Nồi hơi ống nước có hiệu suất cao hơn không?

Có. Nhờ tích hợp linh hoạt các thiết bị tận dụng nhiệt thừa như bộ hâm nước và bộ sấy không khí, hiệu suất tổng thể của nồi hơi ống nước thường đạt mức rất cao từ 85% đến trên 90%.

Khi nào nên chọn nồi hơi ống nước thay vì ống lửa?

Nên chọn nồi hơi ống nước khi nhà máy yêu cầu công suất sinh hơi lớn trên mười tấn mỗi giờ, áp suất làm việc cao và cần nguồn hơi chất lượng cao để chạy tuabin hoặc phục vụ công nghệ phức tạp.

Tổng kết

Hiểu rõ cấu tạo nồi hơi ống nước từ bao hơi, hệ thống ống tuần hoàn đến các thiết bị thu hồi nhiệt phụ trợ là nền tảng vững chắc để vận hành nhà máy an toàn, bền bỉ và tiết kiệm chi phí năng lượng. Việc đầu tư kiến thức kỹ thuật chuyên sâu và tuân thủ nghiêm ngặt quy trình bảo dưỡng sẽ giúp doanh nghiệp tối ưu hóa khoản đầu tư tài chính dài hạn.
