Nối ren ngoài 90 – Phụ kiện nhỏ nhưng quyết định độ kín của hệ thống

Bạn đang lắp đặt đường ống nước và gặp tình huống cần đổi hướng dòng chảy góc 90 độ nhưng lại không thể hàn trực tiếp? Bạn muốn đảm bảo hệ thống có thể dễ dàng tháo lắp để bảo trì, hoặc cần kết nối trực tiếp với van công nghiệp và máy bơm có ren trong? Trong các hệ thống cơ điện, cấp thoát nước hay khí nén, nối ren ngoài 90 chính là linh hồn kết nối giúp giải quyết trọn vẹn những bài toán này. Tuy nhiên, nếu lựa chọn sai loại nối ren hoặc sai tiêu chuẩn ren, hệ thống của bạn rất dễ gặp phải tình trạng rò rỉ, sụt áp nghiêm trọng hoặc hư hỏng chỉ sau một thời gian ngắn vận hành.

Nối ren ngoài 90 là gì?

Nối ren ngoài 90 là phụ kiện đường ống dạng co góc 90 độ có đầu ren ngoài, dùng để chuyển hướng dòng chảy và kết nối với các thiết bị hoặc phụ kiện có ren trong.

Về mặt cấu tạo, phụ kiện này được thiết kế với một góc uốn vuông góc cố định nhằm bẻ lái đường ống linh hoạt. Một đầu hoặc cả hai đầu (tùy thiết kế cấu hình) sử dụng hệ thống ren ngoài để vặn khớp vào các mối nối ren trong tương ứng.

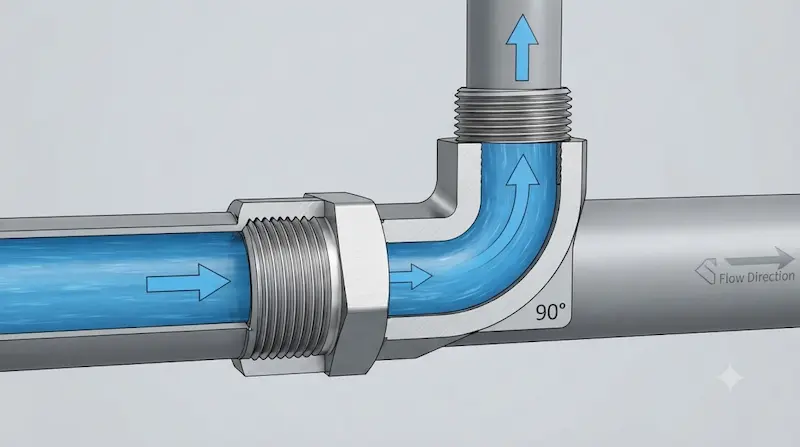

Nguyên lý làm việc của nối ren ngoài dựa trên cơ chế ren ăn khớp tạo ra lực siết cơ học chặt chẽ. Để đảm bảo độ kín tuyệt đối, thợ kỹ thuật thường kết hợp thêm băng tan (băng su non) hoặc keo khóa ren chuyên dụng nhằm lấp đầy các khe hở vi mô giữa các bước ren, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất khi dòng chảy đổi hướng qua góc 90 độ.

Cấu tạo của nối ren ngoài 90

Một sản phẩm nối ren ngoài 90 tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân co: Phần khung chính chịu lực, được thiết kế uốn cong đều đặn để chuyển hướng dòng chảy một cách mượt mà, giảm thiểu tổn thất áp suất.

• Đầu ren ngoài: Các bước ren được tiện sắc nét, chuẩn xác theo các hệ ren quốc tế nằm ở phía ngoài đầu ống, chịu trách nhiệm liên kết chặt chẽ với ren trong.

• Góc 90°: Góc bẻ lái tiêu chuẩn giúp tối ưu hóa không gian lắp đặt tại các góc vuông của công trình.

• Bề mặt chống ăn mòn: Tùy vào vật liệu (như inox, đồng hay thép mạ kẽm), bề mặt được xử lý đánh bóng hoặc mạ phủ để chống chọi lại các tác nhân oxy hóa từ môi trường.

• Phần chịu áp lực: Thành ống dày dặn, được tính toán kỹ thuật để chịu được áp lực dòng chảy cao mà không bị biến dạng.

Các loại nối ren ngoài phổ biến hiện nay

Phân loại theo vật liệu

Thị trường hiện nay cung cấp rất nhiều chất liệu nối ren ngoài khác nhau để đáp ứng từng nhu cầu công nghiệp:

• PVC / uPVC: Giá rẻ, trọng lượng nhẹ, chống ăn mòn hóa chất tốt nhưng chịu nhiệt độ thấp (dưới 60°C), chuyên dùng cho cấp thoát nước dân dụng.

• PPR: Chịu nhiệt và áp lực cao, chuyên dùng cho hệ thống nước nóng dân dụng và công nghiệp.

• HDPE: Độ đàn hồi tốt, bền bỉ ngoài trời, chống va đập tuyệt vời.

• Đồng: Dẫn nhiệt tốt, kháng khuẩn cao, thường dùng trong hệ thống ống dẫn khí, nước sinh hoạt cao cấp.

• Inox (201 / 304 / 316): Độ bền cơ học cực cao, kháng hóa chất và chống gỉ sét tuyệt đối. Inox 304 và 316 là lựa chọn hàng đầu cho nhà máy thực phẩm, dược phẩm và hóa chất.

• Gang / Thép mạ kẽm: Chịu lực va đập mạnh, chuyên dùng cho hệ thống phòng cháy chữa cháy (PCCC) hoặc dẫn dầu khí áp lực lớn.

Phân loại theo kiểu kết nối

• Ren ngoài x Ren ngoài / Ren trong: Dùng để chuyển đổi linh hoạt giữa các đầu ren khác nhau của thiết bị.

• Ren ngoài x Dán keo / Hàn nhiệt / Hàn socket: Một đầu kết nối ren để tháo lắp thiết bị, đầu còn lại kết nối chết vào đường ống bằng phương pháp dán keo (PVC) hoặc hàn nhiệt (PPR, HDPE).

• Ren ngoài x Nối nhanh: Phục vụ cho các hệ thống khí nén hoặc thiết bị cần thao tác tháo lắp cực nhanh.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn nối ren ngoài , kỹ sư và thợ lắp đặt cần nắm rõ các thông số kỹ thuật cốt lõi sau để đảm bảo độ tương thích tuyệt đối cho hệ thống:

Vì sao cần chọn đúng nối ren ngoài 90?

Việc lựa chọn sai thông số hoặc chất liệu nối ren ngoài sẽ dẫn đến những hệ lụy vô cùng tốn kém cho toàn bộ hệ thống:

• Sai loại ren (Ví dụ BSP và NPT): Sẽ khiến bạn không thể vặn khớp được hoặc vặn vào bị lỏng ren, dẫn đến rò rỉ nước ngay khi bơm chạy.

• Sai vật liệu: Dùng phụ kiện nhựa cho hóa chất đậm đặc hoặc nhiệt độ cao sẽ khiến vật liệu bị ăn mòn, mềm nhũn và phá hủy cấu trúc chỉ sau thời gian ngắn.

• Sai áp suất: Phụ kiện không đủ độ dày (chọn nhầm PN10 cho hệ thống bơm áp lực PN25) sẽ chịu áp lực lớn gây nứt vỡ thân co, gây ngập úng hoặc gián đoạn dây chuyền sản xuất.

• Sai kích thước: Gây lệch tâm đường ống, làm giảm lưu lượng dòng chảy và tạo áp lực cục động tại điểm nối.

So sánh nối ren ngoài với các phụ kiện tương tự

Nối ren ngoài 90 được sử dụng ở đâu?

Nhờ tính linh hoạt cao trong việc chuyển đổi giữa đường ống và thiết bị ren trong, nối ren ngoài xuất hiện dày đặc trong mọi mặt đời sống và công nghiệp:

• Hệ thống cấp thoát nước sinh hoạt tòa nhà, khu dân cư.

• Hệ thống xử lý nước thải và nhà máy hóa chất.

• Kết nối đầu hút/xả của máy bơm nước dân dụng và công nghiệp.

• Lắp đặt van công nghiệp, đồng hồ đo lưu lượng.

• Hệ thống phòng cháy chữa cháy (PCCC) tòa nhà.

• Đường ống dẫn khí nén nhà xưởng.

• Ngành công nghiệp thực phẩm, dược phẩm đòi hỏi tiêu chuẩn vi sinh khắt khe (dùng inox sinh hóa).

• Hệ thống điều hòa không khí trung tâm HVAC và chiller.

Những sai lầm thường gặp khi sử dụng

• Không quấn băng tan: Chủ quan vặn trực tiếp kim loại với kim loại gây xước ren và rò nước.

• Siết quá lực: Dùng cờ lê siết quá mạnh tay làm nứt vỡ phần ren ngoài bằng nhựa hoặc làm biến dạng ren kim loại.

• Trộn lẫn tiêu chuẩn ren: Cố gắng vặn ren chuẩn Anh (BSP) vào ren chuẩn Mỹ (NPT) làm hỏng bước ren của cả hai thiết bị.

• Lắp lệch trục: Bắt đầu vặn ren bị nghiêng góc khiến các vòng ren bị "cắn ren", không thể siết chặt đến tận cùng.

Hướng dẫn lựa chọn nối ren ngoài 90 đúng kỹ thuật

Để hệ thống vận hành bền bỉ, hãy tuân thủ Checklist lựa chọn sau đây:

• Xác định chính xác kích thước DN của đường ống và thiết bị cần kết nối.

• Kiểm tra tiêu chuẩn ren của van/máy bơm (thường là ren hệ G/BSP tại thị trường Việt Nam).

• Chọn vật liệu phù hợp với môi trường lưu chất (nước sạch dùng nhựa/đồng; hóa chất/nhiệt độ cao dùng inox/PPR).

• Kiểm tra áp suất hệ thống để chọn chỉ số PN tương đương hoặc cao hơn thực tế.

• Kiểm tra nhiệt độ vận hành tối đa của dòng chảy.

• Chọn thương hiệu uy tín để đảm bảo độ dày chuẩn xác và độ bền cơ học cao.

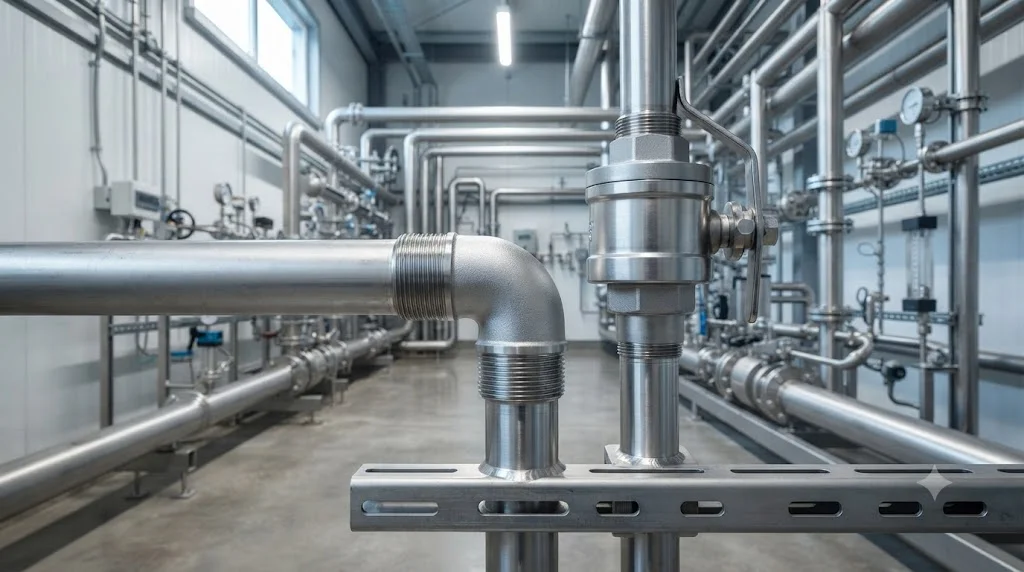

Hướng dẫn lắp đặt đúng cách

1. Làm sạch: Vệ sinh sạch sẽ bụi bẩn, ba via ở cả đầu ren ngoài và ren trong.

2. Quấn băng tan: Quấn đều tay từ 7 đến 10 vòng băng tan theo chiều kim đồng hồ (chiều siết ren) để tạo độ bám khít.

3. Vặn mồi: Dùng tay xoay nhẹ nối ren ngoài vào ren trong theo chiều kim đồng hồ cho đến khi bắt đầu nặng tay.

4. Siết lực vừa đủ: Dùng mỏ lết hoặc cờ lê siết thêm từ 1 đến 2 vòng để đạt độ kín hoàn hảo, tuyệt đối không siết quá đà.

5. Kiểm tra rò rỉ: Cho hệ thống chạy thử áp lực nước hoặc khí nén, quan sát kỹ tại điểm kết nối để đảm bảo không có hiện tượng rỉ nước.

Câu hỏi thường gặp

Nối ren ngoài 90 khác gì co ren trong?

Điểm khác biệt cốt lõi nằm ở vị trí thiết kế ren. Nối ren ngoài có phần ren nằm ở phía bên ngoài, chuyên dùng để cắm vào các đầu thiết bị có ren trong. Ngược lại, co ren trong có phần ren nằm ở phía trong lòng phụ kiện để đón đầu ren ngoài của ống.

Nối ren ngoài có dùng cho nước nóng không?

Hoàn toàn được, với điều kiện bạn phải chọn đúng loại vật liệu chịu nhiệt cao cấp như nhựa chịu nhiệt PPR hoặc các dòng inox chuyên dụng, không dùng các loại PVC thông thường.

Có thể dùng nối ren ngoài cho hệ thống khí nén không?

Được. Phụ kiện này rất phổ biến trong các hệ thống khí nén nhà xưởng, tuy nhiên cần lưu ý chọn cấp áp suất PN phù hợp với máy nén khí để tránh nứt vỡ đột ngột.

Ren BSP và NPT có lắp chung được không?

Không nên. Mặc dù nhìn bề ngoài có vẻ giống nhau, góc ren của BSP là 55 độ trong khi NPT là 60 độ. Lắp chung sẽ tạo ra kẽ hở lớn, chắc chắn gây rò rỉ dưới áp lực cao.

Nên chọn inox hay nhựa cho hệ thống của tôi?

Việc này phụ thuộc vào ngân sách, môi trường lưu chất và áp suất vận hành. Nhựa phù hợp với hệ thống nước sạch dân dụng, hóa chất loãng và chi phí tiết kiệm. Inox dành riêng cho công nghiệp nặng, áp suất lớn, nhiệt độ cao hoặc yêu cầu vệ sinh an toàn thực phẩm khắt khe.

Tổng kết

Nối ren ngoài 90 tuy chỉ là một linh kiện nhỏ bé nhưng lại đóng vai trò tối quan trọng quyết định độ kín khít và sự ổn định của cả một hệ thống đường ống. Việc nắm vững cấu tạo, phân loại vật liệu, thông số kỹ thuật cũng như tuân thủ quy trình lắp đặt chuẩn xác sẽ giúp bạn tối ưu hóa hiệu suất vận hành, tiết kiệm tối đa chi phí bảo trì và sửa chữa.
