Cút Nối Ren Ngoài: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong quá trình lắp đặt máy bơm nước, máy nén khí, hay xây dựng hệ thống đường ống inox, việc đổi hướng dòng chảy hoặc kết nối các thiết bị ngoại vi thường gặp phải những trở ngại kỹ thuật không đáng có. Bạn đã bao giờ rơi vào tình huống không thể nối thẳng đường ống, cần thay đổi góc 90° để tối ưu không gian, hay loay hoay vì thiếu đầu ren tương thích với thiết bị? Đây chính là lúc cút nối ren ngoài trở thành "cứu cánh" hoàn hảo, giúp kết nối nhanh chóng và đảm bảo tính bền vững cho toàn bộ hệ thống.

Việc hiểu rõ cấu tạo, vật liệu, tiêu chuẩn ren và môi trường vận hành không chỉ giúp bạn chọn đúng sản phẩm mà còn ngăn chặn các sự cố rò rỉ nguy hiểm. Trong bài viết này, chúng ta sẽ cùng phân tích chuyên sâu về co ren ngoài để bạn có cái nhìn toàn diện nhất.

Vì sao co ren ngoài được sử dụng rất nhiều trong hệ thống đường ống?

Trong các hệ thống cấp nước, khí nén hay hóa chất, tính linh hoạt là yếu tố then chốt. Cút nối ren ngoài (hay còn gọi là co ren ngoài) không chỉ đơn thuần là một đoạn ống cong mà còn là giải pháp kỹ thuật thông minh. Khi lắp đặt máy bơm hoặc đồng hồ đo, hướng của cổng kết nối thường không đồng nhất với hướng đường ống. Việc sử dụng cút nối giúp kỹ thuật viên dễ dàng "bẻ lái" dòng chảy mà không cần tác động đến kết cấu đường ống chính.

Sử dụng phụ kiện này giúp đơn giản hóa quá trình bảo trì. Khác với phương pháp hàn cố định, hệ thống liên kết ren cho phép tháo lắp nhanh chóng khi cần vệ sinh thiết bị hoặc thay thế linh kiện bị mòn. Nếu không chọn đúng giải pháp kết nối, hệ thống của bạn có thể đối mặt với nguy cơ rò rỉ áp suất hoặc hư hỏng thiết bị do rung lắc. Để chọn đúng sản phẩm, người dùng cần hiểu rõ các đặc tính kỹ thuật quan trọng.

Cút nối ren ngoài là gì?

Cút nối ren ngoài là phụ kiện đường ống có dạng hình cong (thường là góc 90°) với một hoặc cả hai đầu được thiết kế ren ngoài (Male Thread) để kết nối với các đầu ren trong tương ứng. Trong giới kỹ thuật, phụ kiện này còn được gọi là co ren ngoài, hoặc trong tiếng Anh là 90 Degree Male Elbow.

Cấu tạo cơ bản bao gồm thân cút được đúc nguyên khối hoặc gia công cơ khí, với các bước ren được tiện chính xác theo tiêu chuẩn quốc tế. Chức năng chính của nó là đổi hướng dòng chảy một góc 90 độ, đồng thời tạo ra một liên kết chắc chắn nhưng vẫn có khả năng tháo lắp được khi cần thiết. Đây là thiết bị không thể thiếu trong các hệ thống yêu cầu độ kín khít cao như khí nén hoặc hệ thống thủy lực.

Nguyên lý hoạt động của cút nối ren ngoài

Nguyên lý hoạt động của co ren ngoài dựa trên sự ăn khớp giữa các vòng ren. Khi vặn ren ngoài của cút vào ren trong của van, máy bơm hoặc thiết bị công nghiệp, lực siết từ cờ lê sẽ ép chặt các bề mặt ren lại với nhau.

Để đảm bảo độ kín nước và chống rò rỉ tuyệt đối, kỹ thuật viên thường sử dụng thêm các vật liệu bổ trợ như:

• Băng tan (băng keo non): Làm đầy các khe hở giữa hai bề mặt ren, ngăn chặn lưu chất rò rỉ ra ngoài.

• Keo ren: Dành cho các hệ thống chịu rung động cao, giúp cố định mối nối và tăng độ kín.

Hiệu quả của mối nối phụ thuộc lớn vào việc chọn đúng chuẩn ren (như BSPT hay NPT) và lực siết vừa đủ. Siết quá chặt có thể làm biến dạng ren, ngược lại siết quá lỏng sẽ dẫn đến rò rỉ, gây lãng phí năng lượng và mất an toàn hệ thống.

Cấu tạo của cút nối ren ngoài

Để đảm bảo khả năng chịu áp lực, cấu tạo của co ren ngoài được chia làm các phần chính:

• Thân cút: Phần chịu lực chính, được thiết kế bo tròn để giảm thiểu tổn thất áp suất khi dòng chảy đi qua.

• Đầu ren: Được gia công chuẩn xác với biên dạng ren nhất định. Đây là bộ phận quyết định khả năng tương thích với thiết bị.

• Góc cong: Thường là 90 độ, giúp chuyển hướng đường ống linh hoạt.

• Bề mặt: Thường được xử lý bề mặt (như đánh bóng hoặc mạ) để chống oxy hóa, đặc biệt là với các sản phẩm inox hoặc đồng.

Các loại cút nối ren ngoài phổ biến hiện nay

Dựa vào vật liệu, co  ren ngoài được phân loại như sau:

Phân loại theo kiểu ren

Một sai lầm phổ biến là nhầm lẫn giữa các tiêu chuẩn ren. Cần lưu ý các loại chính:

• BSPT (British Standard Pipe Taper): Ren ống côn chuẩn Anh, thường dùng cho các kết nối cần độ kín khít cao.

• BSPP (British Standard Pipe Parallel): Ren ống song song, thường đi kèm với gioăng đệm.

• NPT (National Pipe Taper): Chuẩn ren của Mỹ, cực kỳ phổ biến trong các thiết bị công nghiệp nhập khẩu.

Tại sao không nên lắp lẫn? Mỗi chuẩn ren có góc đỉnh ren và bước ren khác nhau. Việc ép lắp hai chuẩn ren khác nhau sẽ làm hỏng ren của thiết bị, dẫn đến rò rỉ không thể khắc phục và hư hỏng hệ thống.

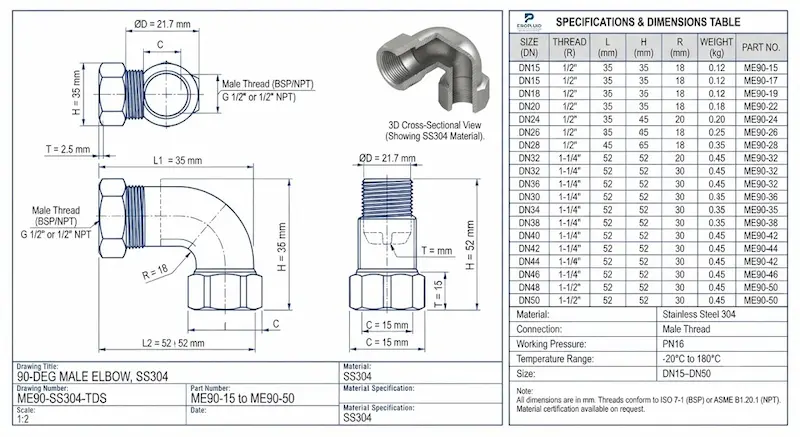

Thông số kỹ thuật cần quan tâm

Khi đặt hàng, bạn cần chú ý đến các thông số sau:

• Đường kính (Kích thước): Phổ biến từ DN8 đến DN50 (1/4" đến 2").

• Áp suất làm việc: Thường từ PN10, PN16 đến PN25. Hãy chắc chắn áp suất định mức của cút lớn hơn áp suất vận hành của hệ thống.

• Nhiệt độ: Đặc biệt quan trọng với các hệ thống hơi nóng hoặc dầu nóng.

• Chuẩn ren: Xác định chính xác thiết bị của bạn đang dùng ren gì (NPT hay BSPT).

So sánh cút ren ngoài với các loại phụ kiện khác

• Cút ren ngoài vs Cút ren trong: Cút ren trong có phần ren nằm bên trong thân, dùng để nối đầu ống ren ngoài. Tùy vào thiết bị đầu cuối mà bạn sẽ cần chọn loại phù hợp.

• Cút ren ngoài vs Cút hàn: Cút hàn cho kết nối vĩnh viễn, chịu áp cực cao nhưng không thể tháo lắp. Cút ren ngoài ưu việt hơn ở tính bảo trì.

• Cút ren ngoài vs Cút nối nhanh: Cút nối nhanh tiện lợi cho các hệ thống khí nén đòi hỏi thao tác bằng tay nhanh, nhưng không bền bỉ bằng ren kim loại trong môi trường áp suất lớn.

Vì sao nên chọn cút ren inox 304?

Inox 304 là vật liệu "quốc dân" cho các hệ thống đường ống nhờ khả năng chống gỉ sét tuyệt vời. Với bề mặt trơn nhẵn, co ren ngoài làm từ inox 304 giúp đảm bảo vệ sinh, không gây nhiễm bẩn lưu chất, rất phù hợp cho ngành nước sạch, thực phẩm và dược phẩm. Ngoài ra, tuổi thọ của inox 304 rất cao, giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và thay thế trong dài hạn.

Ứng dụng thực tế

Cút nối ren ngoài xuất hiện ở khắp mọi nơi:

• Công nghiệp: Máy nén khí, hệ thống khí nén, máy bơm nước, nhà máy bia và thực phẩm.

• Dân dụng: Hệ thống cấp nước gia đình, lọc nước RO, hệ thống HVAC (điều hòa không khí).

• PCCC: Kết nối các đầu phun và đường ống nhánh.

Những sai lầm thường gặp khi chọn cút ren ngoài

Nhiều người dùng gặp sự cố vì những lỗi cơ bản như:

• Chọn sai vật liệu (ví dụ: dùng inox 201 cho môi trường nước biển, dẫn đến gỉ sét nhanh chóng).

• Không sử dụng băng tan, dẫn đến rò rỉ tại khớp nối.

• Siết quá lực tay, làm nứt hoặc biến dạng ren.

• Lắp đặt sai kích thước ren giữa các hệ chuẩn khác nhau (NPT và BSPT).

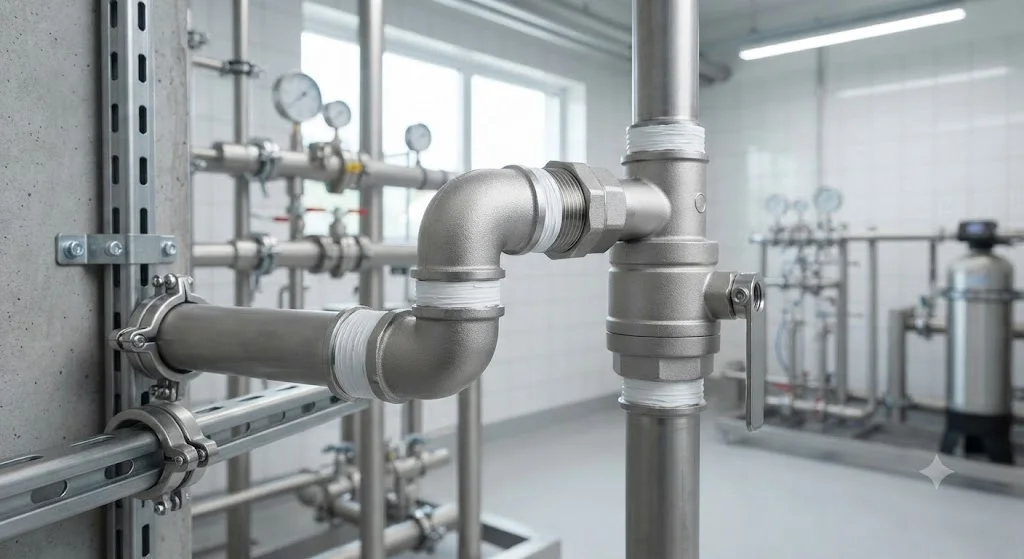

Hướng dẫn lắp đặt đúng kỹ thuật

1. Kiểm tra ren: Đảm bảo bề mặt ren sạch sẽ, không có bụi bẩn.

2. Quấn băng tan: Quấn thuận chiều ren khoảng 8-10 vòng.

3. Vặn tay: Vặn ren vào thiết bị bằng tay trước để đảm bảo đúng chiều, tránh hiện tượng cháy ren.

4. Siết cờ lê: Dùng lực vừa đủ để siết chặt.

5. Kiểm tra: Cho hệ thống vận hành thử và quan sát xem có rò rỉ hay không.

Cách bảo trì để kéo dài tuổi thọ

• Kiểm tra định kỳ các mối nối xem có hiện tượng rò rỉ hay không.

• Không dùng các hóa chất ăn mòn mạnh để vệ sinh bề mặt inox.

• Nếu có hiện tượng rò rỉ, cần tháo ra, làm sạch băng tan cũ và quấn lại lớp mới thay vì cố gắng siết thêm lực.

FAQ: Câu hỏi thường gặp

Cút nối ren ngoài có chịu áp cao không?

Có, tùy thuộc vào vật liệu (như thép hoặc inox) và độ dày thành ống, phụ kiện ren có thể chịu áp suất lên tới hàng chục bar.

Ren BSP và NPT có lắp chung được không?

Không, bạn tuyệt đối không nên lắp lẫn vì khác biệt về góc ren và bước ren sẽ dẫn đến rò rỉ.

Inox 304 và inox 316 nên chọn loại nào?

Nếu hệ thống hoạt động trong môi trường hóa chất mạnh hoặc gần biển, hãy chọn Inox 316. Với nước sạch thông thường, Inox 304 là đủ.

Có cần dùng băng tan khi lắp không?

Rất cần thiết để đảm bảo độ kín khít tuyệt đối cho các hệ thống truyền dẫn chất lỏng hoặc khí.

Bao lâu nên thay cút ren?

Nếu không có dấu hiệu ăn mòn hay rò rỉ, bạn không cần thay thế định kỳ. Tuy nhiên, hãy kiểm tra mỗi khi bảo trì toàn hệ thống.

Tổng kết

Việc hiểu và lựa chọn đúng cút nối ren ngoài là yếu tố quyết định sự ổn định của hệ thống đường ống. Từ việc chọn vật liệu phù hợp đến tuân thủ quy trình lắp đặt, mỗi bước nhỏ đều giúp hạn chế rủi ro rò rỉ, tiết kiệm chi phí và tối ưu hóa hiệu suất vận hành lâu dài.
