Van 1 Chiều Phi 60: Giải Pháp Bảo Vệ Hệ Thống Đường Ống Tối Ưu

Trong vận hành các hệ thống đường ống công nghiệp và dân dụng, tình trạng máy bơm ngừng hoạt động đột ngột thường dẫn đến hiện tượng nước chảy ngược lại. Điều này không chỉ gây ra sự cố tụt áp cục bộ, làm hư hỏng các chi tiết cơ khí bên trong máy bơm mà còn tạo ra hiện tượng va đập thủy lực (búa nước) nguy hiểm, đe dọa trực tiếp đến độ bền của đường ống. Đây chính là lý do van 1 chiều phi 60 trở thành thiết bị không thể thiếu, đóng vai trò như một "chốt chặn" an toàn giúp ngăn dòng chảy ngược, bảo vệ toàn diện hệ thống và kéo dài tuổi thọ cho mọi thiết bị đi kèm.

Để đảm bảo hiệu suất vận hành ổn định, việc hiểu rõ đặc tính kỹ thuật và lựa chọn đúng chủng loại van là ưu tiên hàng đầu của mọi kỹ sư và chủ đầu tư. Hãy cùng phân tích sâu về thiết bị quan trọng này qua bài viết dưới đây.

Vì sao van 1 chiều phi 60 là thiết bị không thể thiếu trong hệ thống đường ống?

Khi máy bơm nước ngắt điện, dòng lưu chất trong đường ống theo quán tính vẫn tiếp tục di chuyển hoặc dội ngược lại nguồn. Nếu không có van 1 chiều phi 60 ngăn cản, toàn bộ khối lượng lưu chất này sẽ dội thẳng vào cánh quạt bơm, gây hiện tượng rung lắc mạnh và mài mòn cơ học. Hậu quả là máy bơm nhanh chóng hư hỏng, đường ống bị nứt vỡ do áp lực tăng đột biến.

Việc lắp đặt van giúp duy trì áp suất ổn định trong đường ống, ngăn ngừa sự thất thoát lưu chất và bảo vệ các thiết bị đo đạc như đồng hồ nước hoặc cảm biến. Với kích thước phi 60 (thường tương đương với ống DN50), đây là phân khúc phổ biến trong các hệ thống cấp nước gia đình, hệ thống tưới tiêu và nhà máy quy mô nhỏ.

Van 1 chiều phi 60 là gì?

Van 1 chiều phi 60 là thiết bị điều khiển dòng chảy tự động, chỉ cho phép chất lỏng hoặc chất khí lưu thông theo một hướng duy nhất và ngăn cản hoàn toàn chiều ngược lại. Thiết bị này hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất, không cần sự can thiệp của con người hay nguồn điện ngoài.

Trong các hệ thống kỹ thuật, người ta còn gọi thiết bị này bằng nhiều tên gọi khác như van chống chảy ngược phi 60, check valve phi 60 hoặc non-return valve phi 60. Tùy vào môi trường lắp đặt, van sẽ được chế tạo từ các vật liệu khác nhau như inox, đồng hoặc nhựa để đảm bảo tính tương thích hóa học.

Nguyên lý hoạt động của van 1 chiều phi 60

Nguyên lý vận hành của van 1 chiều phi 60 rất đơn giản nhưng cực kỳ hiệu quả:

• Khi có dòng chảy thuận: Áp suất của lưu chất đẩy đĩa van hoặc cánh van tách khỏi đế, mở lối cho dòng chảy đi qua.

• Khi dòng chảy dừng hoặc ngược: Trọng lực của chính đĩa van (đối với van lá lật) hoặc lực đàn hồi của lò xo (đối với van lò xo) sẽ tự động ép chặt đĩa van vào đế, đóng kín đường ống ngay lập tức.

Chính nhờ cơ chế tự đóng kín mà van có thể ngăn chặn sự xâm nhập của tạp chất từ dòng ngược, bảo vệ hệ thống vận hành trơn tru mà không cần bất kỳ bộ điều khiển phức tạp nào.

Cấu tạo của van 1 chiều phi 60

Một sản phẩm van chất lượng thường bao gồm các bộ phận cốt lõi:

• Thân van: Phần vỏ ngoài chịu áp lực, thường làm từ gang, inox hoặc đồng.

• Đĩa van: Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy.

• Trục van: Điểm tựa giúp đĩa van di chuyển (thường thấy ở van lá lật).

• Lò xo: Tạo lực đóng nhanh chóng cho các dòng van 1 chiều lò xo.

• Gioăng làm kín: Được làm từ cao su EPDM hoặc PTFE, đảm bảo không có rò rỉ tại vị trí tiếp xúc.

• Nắp van: Cho phép kiểm tra hoặc bảo trì các linh kiện bên trong.

Các loại van một  chiều phi 60 phổ biến

Tùy vào nhu cầu vận hành, người dùng có thể lựa chọn các loại van sau:

• Van lá lật: Phù hợp với dòng chảy áp suất thấp, bền bỉ nhưng cần lắp đặt đúng phương.

• Van lò xo: Có khả năng đóng rất nhanh, chống búa nước hiệu quả, lắp đặt được cả phương đứng và phương ngang.

• Van cánh bướm: Thiết kế gọn nhẹ, tiết kiệm không gian, thường dùng trong các hệ thống mặt bích.

• Van bi/Van cối: Thường dùng cho các dòng lưu chất có tạp chất hoặc yêu cầu độ kín khít cao.

Phân loại theo vật liệu

Việc lựa chọn vật liệu quyết định khả năng chịu đựng của van trong môi trường thực tế:

• Inox 304/316: Chống ăn mòn tuyệt đối, dùng trong thực phẩm, hóa chất và nước sạch.

• Đồng: Độ bền cao, phù hợp cho hệ thống cấp nước gia đình, giá thành hợp lý.

• Gang/Gang cầu: Thường dùng cho các hệ thống đường ống lớn, chịu áp lực cao.

• Nhựa PVC/UPVC: Lựa chọn kinh tế cho các hệ thống xử lý nước thải, chống ăn mòn hóa học tốt nhưng chịu nhiệt thấp.

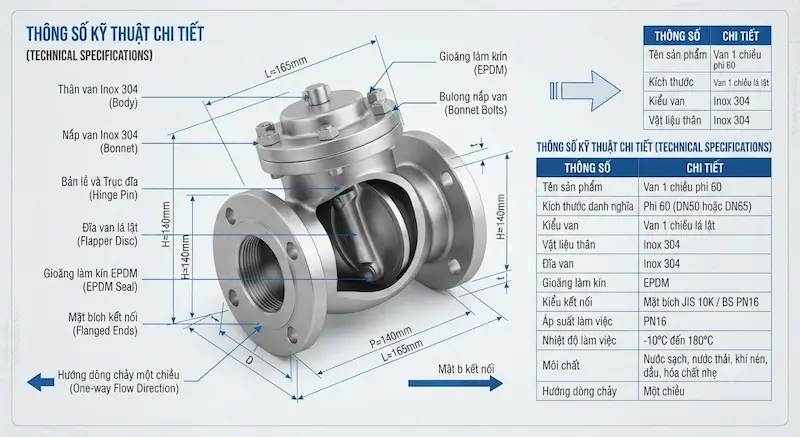

Thông số kỹ thuật cần quan tâm

Khi tìm mua van một  chiều phi 60, bạn cần nắm rõ các thông số kỹ thuật sau để đảm bảo độ tương thích:

• Đường kính: Phi 60 tương đương với tiêu chuẩn DN50.

• Áp suất làm việc (PN): Phổ biến ở mức PN10, PN16, PN25. Phải chọn van có áp suất danh định cao hơn áp lực thực tế trong ống.

• Kiểu kết nối: Nối ren (phổ biến cho gia đình) hoặc nối mặt bích (phổ biến cho công nghiệp).

• Nhiệt độ: Đảm bảo gioăng và vật liệu thân van chịu được nhiệt độ lưu chất.

So sánh van một  chiều phi 60 với các loại van khác

So với các loại van điều khiển bằng tay, van một  chiều phi 60 ưu việt ở tính tự động hóa, giúp loại bỏ hoàn toàn yếu tố sai sót từ người vận hành trong việc ngăn dòng chảy ngược.

Vì sao nên chọn đúng kích thước phi 60?

Chọn đúng kích thước phi 60 (DN50) giúp tối ưu hóa lưu lượng dòng chảy. Nếu chọn van quá nhỏ, hệ thống sẽ gặp tình trạng "thắt nút", gây tổn thất áp suất đáng kể, làm máy bơm phải hoạt động quá tải để đẩy lưu lượng qua. Ngược lại, chọn van quá lớn sẽ gây lãng phí chi phí đầu tư và khó khăn trong việc kết nối kín khít với đường ống hiện hữu.

Ứng dụng thực tế

Van một chiều phi 60 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sinh hoạt và tòa nhà cao tầng.

• Máy bơm nước dân dụng và công nghiệp.

• Hệ thống xử lý nước thải, nhà máy sản xuất thực phẩm, đồ uống.

• Hệ thống phòng cháy chữa cháy (PCCC) và điều hòa trung tâm (HVAC).

Những sai lầm thường gặp khi chọn van

• Lắp sai chiều: Nhiều người bỏ qua mũi tên hướng dẫn trên thân van, khiến van không thể đóng hoặc mở được.

• Sai vật liệu: Dùng van nhựa cho hệ thống hơi nóng hoặc van gang cho môi trường hóa chất mạnh.

• Bỏ qua thông số áp suất: Chọn van có PN thấp hơn áp lực vận hành thực tế dẫn đến nứt vỡ thân van.

Checklist chọn van một chiều phi 60 phù hợp

1. Xác định môi chất: Nước sạch, nước thải, hơi nóng hay dầu?

2. Đo đạc chính xác: Đường ống thực tế có chuẩn phi 60 hay không?

3. Kiểu kết nối: Ren hay mặt bích?

4. Kiểm tra tiêu chuẩn: Có cần chứng chỉ chất lượng hay tiêu chuẩn sản xuất đặc biệt không?

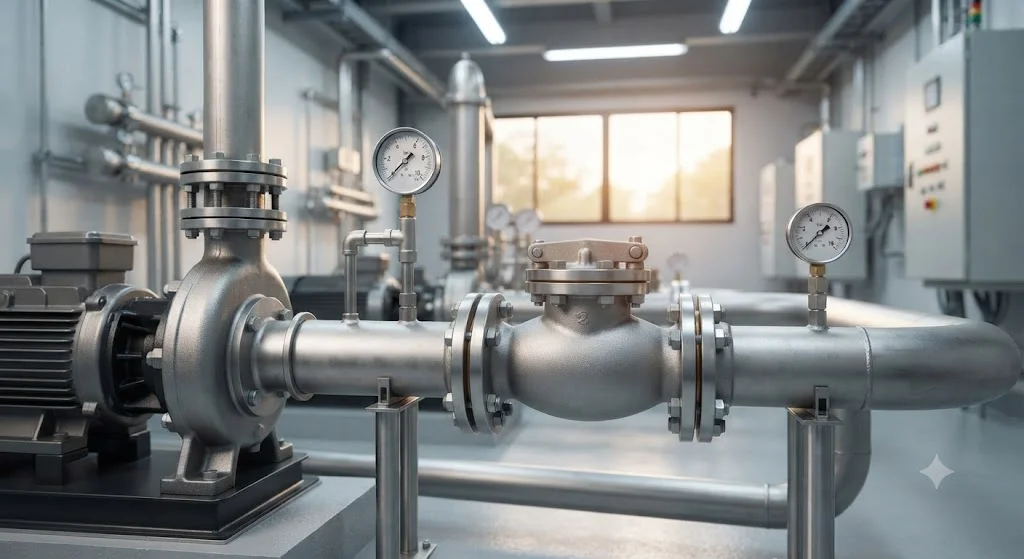

Hướng dẫn lắp đặt đúng kỹ thuật

• Bước 1: Kiểm tra chiều mũi tên chỉ hướng dòng chảy trên thân van.

• Bước 2: Vệ sinh sạch sẽ bề mặt đầu ống, loại bỏ ba-via hoặc bụi bẩn.

• Bước 3: Lắp đặt van đúng hướng mũi tên theo chiều lưu chất di chuyển.

• Bước 4: Siết bu-lông hoặc mối nối ren với lực vừa phải, sử dụng thêm băng tan hoặc gioăng đệm nếu cần.

• Bước 5: Vận hành thử và kiểm tra rò rỉ tại các mối nối.

Bảo trì van đúng cách

Cần kiểm tra định kỳ 6 tháng/lần để vệ sinh đĩa van, loại bỏ cặn bẩn bám dính. Đối với van lò xo, cần kiểm tra độ đàn hồi của lò xo. Nếu phát hiện rò rỉ, cần thay thế gioăng ngay lập tức để tránh làm giảm áp suất toàn hệ thống.

FAQ: Câu hỏi thường gặp

Van 1 chiều phi 60 tương ứng DN bao nhiêu?

Van phi 60 thường tương ứng với kích thước tiêu chuẩn DN50 (đường kính trong khoảng 2 inch).

Van có thể lắp theo phương đứng không?

Có, nhưng cần chọn loại van lò xo hoặc van lá lật được thiết kế riêng cho phương đứng. Van lá lật truyền thống thường chỉ lắp phương ngang.

Nên chọn van inox hay van đồng?

Nếu hệ thống nước sạch bình thường, van đồng là đủ. Nếu cần chống ăn mòn hoặc lắp trong thực phẩm, hãy chọn inox.

Van có gây giảm áp suất không?

Có, mọi van 1 chiều đều gây tổn thất áp suất một phần nhỏ do lực cản của đĩa van.

Kết luận

Việc trang bị van 1 chiều phi 60 chất lượng là khoản đầu tư thông minh để bảo vệ máy bơm và duy trì sự ổn định cho toàn bộ hệ thống đường ống. Bằng cách hiểu rõ nguyên lý, vật liệu và quy trình lắp đặt, bạn sẽ hạn chế tối đa chi phí bảo trì và nâng cao hiệu suất làm việc lâu dài.

Khi bạn lựa chọn đúng sản phẩm phù hợp với lưu chất, áp suất và môi trường làm việc, bạn không chỉ đảm bảo dòng chảy được luân chuyển thông suốt theo đúng ý đồ thiết kế, mà còn ngăn chặn triệt để tình trạng trào ngược. Điều này giúp loại bỏ hoàn toàn các rung lắc cơ học không đáng có, bảo vệ các thiết bị đo đạc, và quan trọng nhất là kéo dài tuổi thọ vận hành cho toàn bộ hệ thống đường ống. Một chiếc van phù hợp sẽ giúp giảm thiểu tối đa các chi phí bảo trì phát sinh, ngăn ngừa tình trạng rò rỉ và giúp doanh nghiệp hoặc gia đình bạn vận hành hệ thống một cách bền vững, ổn định qua nhiều năm tháng.
