Van 1 Chiều Khí: Giải Pháp Bảo Vệ Hệ Thống Khí Nén Hiệu Quả

Trong các hệ thống khí nén công nghiệp, sự ổn định là yếu tố tiên quyết để đảm bảo năng suất vận hành. Hãy tưởng tượng một tình huống máy nén khí đột ngột dừng hoạt động, nhưng thay vì giữ được áp suất, dòng khí bị hồi ngược trở lại buồng nén. Hệ quả là xi lanh mất áp tức thì, hiệu suất hệ thống sụt giảm, thậm chí gây hư hỏng nghiêm trọng cho động cơ máy nén do lực đẩy ngược. Đó chính là lúc vai trò của van một chiều khí trở nên không thể thay thế. Chỉ với một thiết bị nhỏ gọn, bạn có thể bảo vệ toàn bộ hệ thống khỏi các rủi ro vận hành nguy hiểm.

Van một chiều khí có thực sự cần thiết trong hệ thống khí nén?

Sự cần thiết của thiết bị này nằm ở khả năng kiểm soát dòng chảy một chiều tuyệt đối. Nếu không có van một chiều khí, hệ thống khí nén của bạn giống như một con đường không có biển báo giao thông, nơi dòng chảy có thể đảo chiều bất kỳ lúc nào khi áp suất thay đổi. Hậu quả của việc thiếu vắng thiết bị này là rất rõ ràng: tổn thất năng lượng do phải nén lại khí từ đầu, làm hao mòn phớt, hỏng cánh bơm và rút ngắn tuổi thọ thiết bị.

Đầu tư vào một chiếc van chống hồi lưu không chỉ là khoản chi phí nhỏ, mà là bước đi chiến lược để tối ưu hóa năng suất nhà máy. Đây là thiết bị "nhỏ mà có võ", đóng vai trò như một van bảo mật cho toàn bộ mạng lưới khí nén, giúp duy trì áp suất ổn định, đảm bảo xi lanh hoạt động đúng hành trình và loại bỏ hoàn toàn các xung lực ngược chiều gây hại.

Van 1 chiều khí là gì?

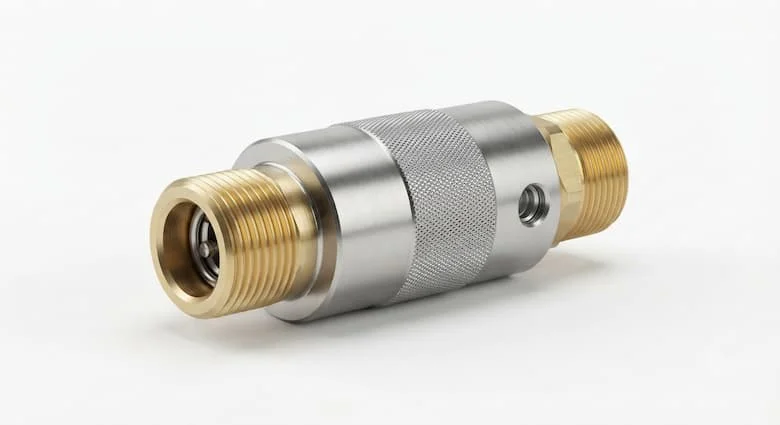

Van 1 chiều khí (Air Check Valve) là thiết bị kỹ thuật được thiết kế để chỉ cho phép lưu lượng khí nén di chuyển theo một hướng duy nhất trong đường ống. Thiết bị này tự động đóng lại khi dòng chảy cố gắng đảo chiều, ngăn chặn hoàn toàn việc hồi lưu khí từ khu vực áp suất cao về nguồn chứa hoặc máy nén.

Trong giới kỹ thuật, thiết bị này còn được biết đến với nhiều tên gọi khác nhau như pneumatic check valve, van chống hồi khí hay van khóa khí một chiều. Dù gọi bằng tên nào, vai trò then chốt của chúng vẫn không đổi: bảo vệ máy nén khỏi tải trọng phản hồi, duy trì áp suất ổn định cho xi lanh và các bộ truyền động. Việc tích hợp van một chiều khí là tiêu chuẩn bắt buộc trong mọi bản thiết kế hệ thống khí nén hiện đại để đảm bảo an toàn và tính ổn định.

Nguyên lý hoạt động của van một chiều khí

Nguyên lý của van dựa trên sự chênh lệch áp suất cực kỳ tinh tế. Khi áp suất dòng khí thuận chiều đạt ngưỡng "áp suất mở" (cracking pressure), nó sẽ thắng được lực nén của lò xo bên trong, đẩy đĩa van hoặc bi van rời khỏi vị trí làm kín để mở đường cho khí nén đi qua. Ngược lại, ngay khi áp suất đầu vào giảm xuống hoặc dòng khí có xu hướng quay đầu, lò xo sẽ lập tức đẩy cơ cấu đóng về vị trí ban đầu, khóa chặt đường dẫn.

Sự linh hoạt này phụ thuộc vào hai yếu tố chính: độ cứng của lò xo và áp suất mở. Các van hiện đại được thiết kế để có áp suất mở rất thấp, cho phép dòng chảy đi qua với trở lực tối thiểu mà vẫn đảm bảo đóng kín tuyệt đối khi dừng bơm. Điều này giúp hệ thống không bị hao hụt áp suất đáng kể, đồng thời bảo vệ các linh kiện nhạy cảm khỏi hiện tượng rung lắc hay búa khí do dòng chảy ngược gây ra.

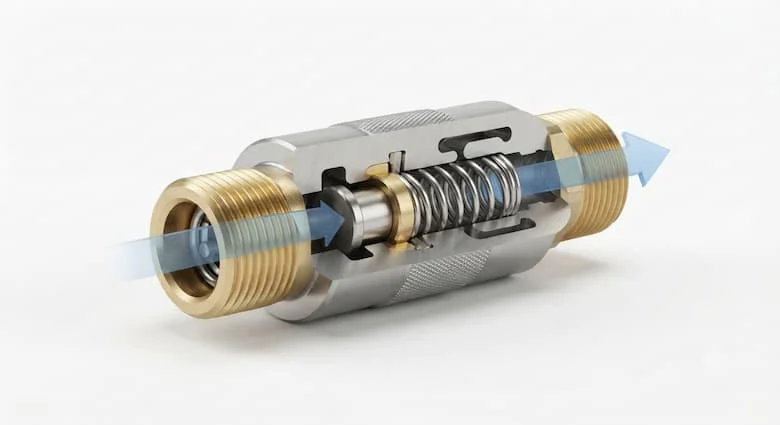

Cấu tạo của van một chiều khí

Một thiết bị van một chiều khí chất lượng được cấu thành từ các bộ phận chính đảm bảo sự bền bỉ trong môi trường áp lực:

• Thân van: Thường làm từ đồng, inox hoặc hợp kim nhôm, chịu được áp lực làm việc liên tục.

• Đĩa van (hoặc Bi van): Thành phần tiếp xúc trực tiếp để đóng ngắt dòng khí.

• Lò xo: Bộ phận chủ chốt tạo lực hồi, quyết định độ nhạy khi đóng van.

• Gioăng kín (O-ring): Thường bằng cao su NBR hoặc Viton để đảm bảo kín khí tuyệt đối.

• Đầu ren hoặc nối nhanh: Giúp kết nối dễ dàng vào hệ thống đường ống khí nén hiện hữu.

Mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu. Ví dụ, trong môi trường ẩm, inox là lựa chọn hàng đầu để chống gỉ sét, trong khi thân đồng thường được ưu tiên cho các hệ thống khí nén dân dụng nhờ khả năng chịu lực và giá thành hợp lý.

Các loại van một chiều khí phổ biến

• Van bi (Ball Check Valve): Sử dụng một viên bi làm phần tử đóng ngắt. Ưu điểm là độ bền cao, ít bị mài mòn, nhưng đôi khi phản hồi chậm hơn van lò xo.

• Van lò xo (Spring Check Valve): Loại phổ biến nhất. Ưu điểm là đóng cực nhanh, hoạt động hiệu quả ở mọi tư thế lắp đặt, ứng dụng rộng rãi từ máy nén đến xi lanh khí nén.

• Van lá lật: Thường dùng cho đường ống lớn, cho phép lưu lượng đi qua cao.

• Van piston: Chuyên dùng trong các hệ thống đòi hỏi độ chính xác và chịu áp suất cao.

• Van mini khí nén: Thiết kế siêu nhỏ gọn, phù hợp tích hợp trong các thiết bị robot công nghiệp và tự động hóa.

Thông số kỹ thuật quan trọng

Khi lựa chọn, hãy lưu ý bảng thông số kỹ thuật sau để đảm bảo sự tương thích hoàn hảo:

Việc chọn sai thông số không chỉ làm mất áp hệ thống mà còn gây quá tải cho máy nén, dẫn đến tiêu tốn năng lượng vận hành không cần thiết.

So sánh van 1 chiều khí với các loại van khác

Tại sao ưu tiên lắp đặt? Hệ thống tự động hóa đòi hỏi sự kết hợp đồng bộ. Trong khi van tiết lưu kiểm soát tốc độ xi lanh, van 1 chiều lại đóng vai trò "phòng thủ" để đảm bảo áp suất nguồn luôn ổn định. Nếu không có van 1 chiều, van điện từ sẽ phải chịu tải lớn hơn và dễ hỏng hơn do va đập khí ngược.

Tại sao phải lắp van một chiều khí đúng vị trí?

Việc lắp sai chiều mũi tên trên thân van là sai lầm phổ biến nhất. Van một chiều khí luôn có ký hiệu hướng mũi tên chỉ chiều khí nén được phép đi qua. Nếu lắp ngược, dòng khí sẽ bị chặn hoàn toàn, gây ra hiện tượng mất áp cục bộ ngay tại điểm lắp. Trong trường hợp nghiêm trọng, áp suất bị dồn nén ngược về máy nén sẽ khiến động cơ bị quá tải, gây chập điện hoặc hỏng phớt máy nén. Luôn kiểm tra kỹ chiều mũi tên và đảm bảo van được làm sạch trước khi đấu nối vào đường ống chính.

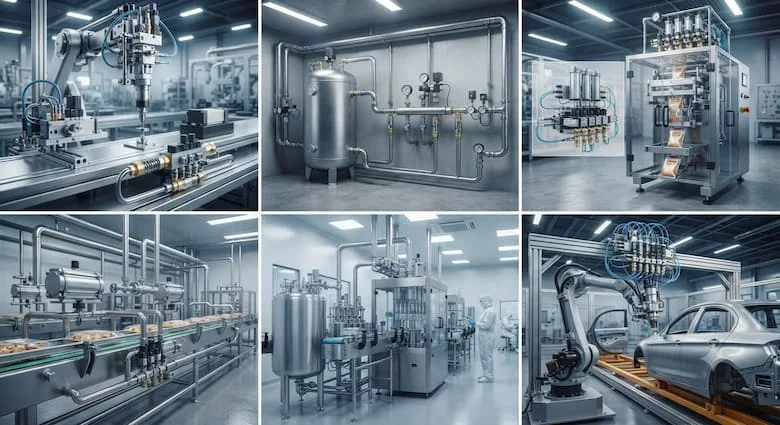

Ứng dụng thực tế

Van một chiều khí là mắt xích quan trọng trong:

• Máy nén khí: Bảo vệ đầu nén khi dừng hoạt động.

• Hệ thống xi lanh khí nén: Duy trì hành trình hoạt động chính xác.

• Robot công nghiệp: Đảm bảo độ ổn định cho các cánh tay máy.

• Dây chuyền đóng gói & Thực phẩm: Đảm bảo khí nén sạch không bị nhiễm bẩn ngược.

• Hệ thống HVAC: Điều khiển cửa gió và hệ thống điều áp.

Cách chọn van 1 chiều khí phù hợp

1. Xác định lưu chất: Khí nén khô hay có lẫn hơi dầu? (Để chọn vật liệu gioăng).

2. Áp suất tối đa: Đảm bảo van chịu được áp suất cao nhất của hệ thống.

3. Kích thước đường ống: Chọn đúng chuẩn ren (BSP hoặc NPT).

4. Lưu lượng: Chọn loại có trở lực thấp để không làm giảm lưu lượng khí cung cấp cho thiết bị chấp hành.

Hướng dẫn lắp đặt và bảo dưỡng

• Chuẩn bị: Làm sạch đường ống, loại bỏ bụi bẩn, ba-via.

• Lắp đặt: Quấn băng tan (nếu là ren) theo chiều ngược ren để không cản trở dòng khí. Siết lực vừa đủ, tránh làm nứt thân van.

• Bảo dưỡng: Kiểm tra định kỳ 6 tháng/lần. Nếu thấy hiện tượng xì khí ngược hoặc áp suất giảm bất thường, cần kiểm tra gioăng hoặc thay thế lò xo bị mỏi.

Câu hỏi thường gặp (FAQ)

1.Có thể dùng van nước cho khí nén không?

Không, gioăng van nước không được thiết kế cho đặc tính khí nén, dễ bị rò rỉ.

2.Bao lâu nên thay van 1 chiều khí?

Nếu vận hành liên tục, sau 1-2 năm nên kiểm tra định kỳ hoặc thay mới để đảm bảo hiệu suất.

3.Van đồng hay inox tốt hơn?

Inox chịu ăn mòn tốt hơn, bền hơn, trong khi đồng kinh tế và dễ lắp đặt cho hệ thống dân dụng.

Tổng kết

Van 1 chiều khí là thiết bị nhỏ nhưng mang lại sự an toàn và hiệu suất lớn cho hệ thống khí nén. Hiểu rõ cấu tạo, nguyên lý và lắp đặt đúng cách sẽ giúp bạn tránh được những hỏng hóc đắt đỏ.
