Ball Valve 1 Piece: Giải Pháp Van Bi Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy đòi hỏi các thiết bị không chỉ phải đảm bảo tính chính xác, khả năng đóng mở nhanh mà còn cần độ kín tuyệt đối. Ball valve 1 piece (van bi một mảnh) đã trở thành lựa chọn hàng đầu cho nhiều kỹ sư nhờ thiết kế thân liền khối ưu việt. Không chỉ mang lại sự an tâm về khả năng chống rò rỉ, loại van này còn được ưa chuộng bởi tính nhỏ gọn và hiệu quả chi phí vượt trội, giúp tối ưu hóa ngân sách vận hành cho doanh nghiệp mà vẫn đáp ứng khắt khe các tiêu chuẩn kỹ thuật.

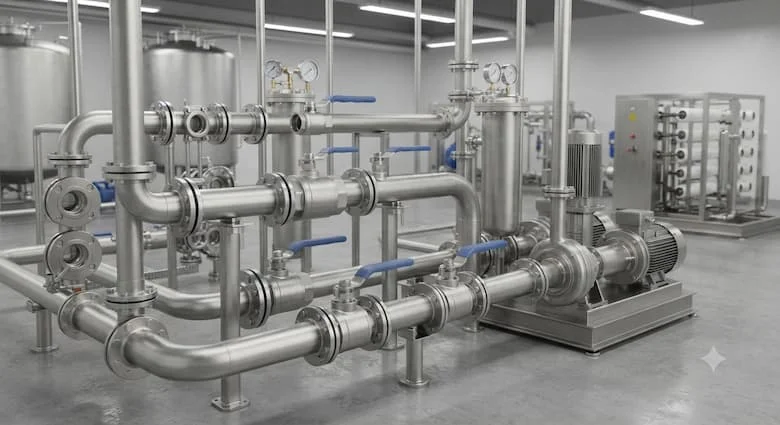

Vì sao van bi một mảnh được sử dụng rộng rãi trong hệ thống đường ống công nghiệp?

Hệ thống đường ống công nghiệp hiện đại luôn đối mặt với áp lực vận hành liên tục, đòi hỏi những thiết bị có khả năng đóng mở nhanh, độ tin cậy cao và chi phí bảo trì thấp. Van bi một mảnh nổi lên như một giải pháp hoàn hảo đáp ứng trọn vẹn các yêu cầu này. Với thiết kế thân van được đúc nguyên khối, thiết bị này giảm thiểu tối đa các điểm kết nối – những "điểm yếu" dễ xảy ra hiện tượng rò rỉ trong các loại van ghép nối nhiều mảnh.

Không chỉ dừng lại ở sự bền bỉ, van bi một mảnh còn mang lại giá trị kinh tế đáng kinh ngạc. Nhờ quy trình sản xuất tối ưu và ít vật liệu ghép nối hơn, loại van này có giá thành cạnh tranh hơn hẳn so với các dòng 2 mảnh hay 3 mảnh. Đối với các hệ thống đường ống dẫn khí, nước, hay dầu áp suất vừa phải, việc lựa chọn van bi một mảnh không chỉ là giải pháp kỹ thuật hợp lý mà còn là chiến lược thông minh để cắt giảm chi phí đầu tư ban đầu mà vẫn đảm bảo hiệu suất vận hành bền bỉ theo thời gian.

Ball Valve 1 Piece là gì?

Ball valve 1 piece (hay còn gọi là van bi một mảnh) là loại van công nghiệp có thân van được chế tạo từ một khối vật liệu duy nhất (như inox, đồng hoặc thép carbon). Bên trong thân van chứa một viên bi có lỗ xuyên tâm, kết nối với trục van. Khi vận hành, người dùng chỉ cần xoay tay gạt một góc 90° để lỗ xuyên tâm của viên bi trùng hoặc vuông góc với đường ống, qua đó thực hiện thao tác đóng hoặc mở hoàn toàn dòng chảy.

Thiết kế "một mảnh" (1 piece) là đặc điểm nhận biết quan trọng nhất, giúp phân biệt dòng van này với các biến thể 2 mảnh hoặc 3 mảnh vốn có các khớp nối ren hoặc bu-lông ở giữa thân. Việc loại bỏ các khớp nối giúp van bi một mảnh có cấu trúc liền lạc, vững chắc, chịu được áp lực tốt và hầu như không xảy ra hiện tượng rò rỉ tại thân van – một vấn đề đau đầu thường gặp ở các hệ thống đường ống cũ. Chính sự đơn giản trong thiết kế này đã biến nó thành thiết bị tiêu chuẩn cho các hệ thống cần sự ổn định và an toàn cao.

Cấu tạo và nguyên lý hoạt động của van bi một mảnh

Cấu tạo

Van bi một mảnh sở hữu cấu trúc tinh giản, tập trung vào độ bền và khả năng làm kín với các bộ phận chủ chốt:

• Thân van (Body): Một khối vật liệu đúc liền, chịu áp lực và bảo vệ các bộ phận bên trong.

• Viên bi (Ball): Bộ phận đóng mở chính, được gia công chính xác để xoay trơn tru bên trong gioăng.

• Trục van (Stem): Kết nối giữa viên bi và tay gạt, truyền lực đóng mở.

• Gioăng (Seats & Seals): Thường làm từ vật liệu PTFE (Teflon) giúp làm kín và giảm ma sát.

• Tay gạt: Bộ phận vận hành thủ công giúp thao tác đóng/mở nhanh chóng.

Nguyên lý hoạt động

Cơ chế của van cực kỳ đơn giản: Khi tay gạt ở trạng thái song song với đường ống, lỗ xuyên tâm của viên bi mở ra, cho phép lưu chất đi qua (Full Port hoặc Reduced Port). Khi xoay tay gạt 90° theo phương vuông góc với đường ống, viên bi xoay theo, mặt kín của bi chặn hoàn toàn dòng chảy. Thiết kế một khối cho phép viên bi được cố định chắc chắn, đảm bảo gioăng PTFE luôn bám sát bề mặt bi, ngăn chặn triệt để hiện tượng rò rỉ ngay cả dưới áp suất cao.

Các loại van bi một mảnh phổ biến

Phân loại theo vật liệu và kết nối

• Vật liệu: Inox 304, 316 (chống ăn mòn, thực phẩm, hóa chất), Đồng (cấp nước, khí) và Thép Carbon (hệ thống chịu áp lực cao).

• Kiểu kết nối: Kết nối ren (Threaded) phổ biến cho các đường ống dân dụng và công nghiệp nhỏ; kết nối hàn (Socket Weld, Butt Weld) dành cho các hệ thống cần độ kín tuyệt đối, tránh rò rỉ khí hoặc chất lỏng nguy hiểm.

Phân loại theo kiểu dòng chảy và điều khiển

• Full Port vs. Reduced Port: Full Port cho lưu lượng tối đa không gây sụt áp, Reduced Port (thu hẹp) giúp tối ưu kích thước và chi phí cho các đường ống cần điều tiết nhẹ.

• Điều khiển: Bên cạnh tay gạt truyền thống, van bi một mảnh ngày nay còn dễ dàng tích hợp bộ điều khiển điện hoặc khí nén, cho phép tự động hóa quy trình sản xuất mà không cần can thiệp thủ công.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van bi một mảnh, kỹ sư cần đối chiếu với bảng thông số sau:

Nắm vững các chỉ số này không chỉ giúp đảm bảo an toàn vận hành mà còn ngăn chặn rủi ro nổ ống hoặc rò rỉ do chọn nhầm áp suất làm việc không đạt yêu cầu.

So sánh van bi một mảnh với 2 Piece và 3 Piece

Việc hiểu rõ sự khác biệt giúp tối ưu hóa chi phí đầu tư cho dự án:

• 1 Piece: Giá thành thấp nhất, nhỏ gọn, nhưng không thể tháo rời để vệ sinh hay sửa chữa bên trong. Phù hợp nơi cần lắp đặt cố định.

• 2 Piece: Cấu tạo gồm 2 mảnh ghép ren, cho phép tháo ra để kiểm tra, giá thành tầm trung.

• 3 Piece: Cấu tạo 3 phần tách biệt, dễ dàng bảo trì, sửa chữa, thay thế gioăng mà không cần tháo cả thân van ra khỏi đường ống. Đây là lựa chọn tốt nhất cho các môi chất độc hại hoặc cần vệ sinh định kỳ.

Tại sao chọn 1 Piece? Nếu hệ thống của bạn đòi hỏi sự đơn giản, kinh tế và không cần can thiệp bảo trì quá sâu vào bên trong, thì van bi một mảnh chính là ứng cử viên số 1, giúp tiết kiệm đáng kể chi phí lắp đặt mà không làm mất đi chức năng đóng mở ưu việt.

Ưu điểm và nhược điểm

Ưu điểm

• Thiết kế cực kỳ nhỏ gọn: Dễ lắp đặt ở những vị trí chật hẹp.

• An toàn: Ít điểm ghép nối giúp loại bỏ gần như hoàn toàn nguy cơ rò rỉ tại thân van.

• Đóng mở nhanh: Thao tác 90° giúp xử lý sự cố tức thì.

• Độ bền cao: Thân đúc nguyên khối chống chịu tốt áp lực vật lý và biến dạng nhiệt.

Nhược điểm

• Bảo trì hạn chế: Khi gioăng bị hỏng hoặc viên bi bị kẹt, việc sửa chữa rất khó khăn, thường phải thay mới toàn bộ van.

• Không hợp với chất lỏng chứa cặn lớn: Do thiết kế kín khó vệ sinh, cặn bẩn tích tụ có thể làm xước bề mặt viên bi.

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng

Ball valve 1 piece hiện diện trong hầu hết các ngành công nghiệp từ hệ thống cấp thoát nước, khí nén, dẫn dầu, đến các nhà máy thực phẩm, dược phẩm và xử lý hóa chất nhẹ. Nhờ kích thước nhỏ, nó cực kỳ hiệu quả trong các bảng điều khiển khí nén hoặc các cụm máy móc cần tiết kiệm không gian.

Những sai lầm thường gặp

• Sai vật liệu: Dùng van thép cho đường ống dẫn hóa chất mạnh gây ăn mòn nhanh chóng.

• Chọn sai áp suất: Sử dụng van 800 WOG cho hệ thống hơi nóng áp cao dẫn đến hỏng gioăng.

• Lắp sai chiều: Làm cản trở dòng chảy và gây hư hại cơ cấu bi van.

• Đóng mở quá đột ngột: Trong các hệ thống áp lực cực cao, việc đóng van quá nhanh gây ra hiện tượng búa nước, làm hỏng viên bi và các đường ống lân cận.

Cách lựa chọn và hướng dẫn lắp đặt bảo trì

Checklist lựa chọn

1. Xác định môi chất (để chọn vật liệu Inox 304/316 hay Đồng).

2. Kiểm tra áp suất và nhiệt độ tối đa của hệ thống.

3. Chọn kiểu kết nối (Ren hay Hàn) phù hợp với chuẩn ống hiện tại.

4. Ưu tiên các thương hiệu có chứng chỉ chất lượng rõ ràng.

Hướng dẫn lắp đặt

• Trước khi lắp: Kiểm tra ren, đảm bảo không có bụi bẩn.

• Khi lắp: Sử dụng băng keo lụa non (cho ren) hoặc máy hàn chuyên dụng. Không dùng mỏ lết quá lớn siết mạnh tay gây nứt thân van.

• Sau khi lắp: Kiểm tra rò rỉ bằng nước xà phòng hoặc áp kế.

• Bảo trì: Định kỳ bôi trơn trục van và kiểm tra gioăng PTFE để đảm bảo thao tác vẫn trơn tru sau thời gian dài sử dụng.

Câu hỏi thường gặp (FAQ)

1.Ball valve 1 piece khác gì 2 piece?

Khác ở số mảnh ghép thân van; 1 piece là thân liền khối, 2 piece là 2 phần ghép lại, giúp dễ kiểm tra hơn.

2.Ball valve 1 piece có sửa chữa được không?

Rất khó, thường được thay mới nếu hỏng hóc bên trong.

3.Có dùng được cho hóa chất không?

Được, nếu chọn vật liệu thân Inox 316 và gioăng PTFE/Teflon chịu hóa chất.

4.Ball valve 1 piece chịu áp suất bao nhiêu?

Tùy model, thông thường từ 800 PSI (800 WOG) đến 1000 PSI.

5.Khi nào nên chọn 3 piece?

Khi hệ thống yêu cầu bảo trì thường xuyên hoặc cần thay thế gioăng định kỳ.

Kết luận

Ball valve 1 piece là sự kết hợp hoàn hảo giữa độ bền bỉ, tính kín đáo và hiệu quả chi phí cho các hệ thống đường ống công nghiệp cần sự tối ưu. Dù hạn chế về khả năng sửa chữa, nhưng với độ tin cậy cao và thiết kế nhỏ gọn, đây vẫn là ưu tiên số một trong phân khúc van bi công nghiệp.
