Ball Valve Drain: Giải Pháp Xả Đáy Tối Ưu Cho Hệ Thống Công Nghiệp

Trong vận hành hệ thống đường ống, việc xả nước ngưng, cặn bẩn hoặc giải phóng áp suất nhanh chóng là yêu cầu sống còn để bảo vệ thiết bị. Hãy tưởng tượng hệ thống khí nén của bạn bị đình trệ chỉ vì nước đọng gây han gỉ đường ống, hay một bồn chứa hóa chất không thể thoát hết tạp chất dư thừa. Vấn đề thường nằm ở việc sử dụng sai loại van xả, dẫn đến tình trạng rò rỉ hoặc thao tác chậm chạp. Ball valve drain (van bi xả) chính là giải pháp kỹ thuật hoàn hảo nhờ khả năng xả nhanh, đóng kín tuyệt đối và vận hành cực kỳ đơn giản. Hiện nay, dòng van này được ứng dụng rộng rãi từ hệ thống cấp thoát nước, khí nén đến các lò hơi (boiler) và hệ thống HVAC công nghiệp.

Ball Valve Drain Là Gì?

Ball valve drain (hay còn gọi là van bi xả đáy, van bi xả nước) là một loại van bi được thiết kế chuyên biệt cho mục đích loại bỏ chất lỏng, khí dư hoặc cặn bẩn ra khỏi điểm thấp nhất của hệ thống đường ống hoặc bình chứa. Khác với các dòng van chặn thông thường, van bi xả thường có kích thước nhỏ gọn nhưng chịu được áp suất làm việc cao và tần suất đóng mở liên tục.

Về mặt thuật ngữ kỹ thuật, đây là thiết bị kiểm soát dòng chảy bằng một quả bi có lỗ xuyên tâm. Khi lỗ của bi trùng với chiều dòng chảy, van mở; khi xoay bi 90 độ, dòng chảy bị chặn hoàn toàn. Trong môi trường công nghiệp, việc lắp đặt một chiếc van bi xả đáy chất lượng giúp ngăn ngừa hiện tượng thủy kích (water hammer) và bảo vệ các thiết bị nhạy cảm như máy nén khí hay lọc tách nước.

Nguyên Lý Hoạt Động Của Van Bi Xả Đáy

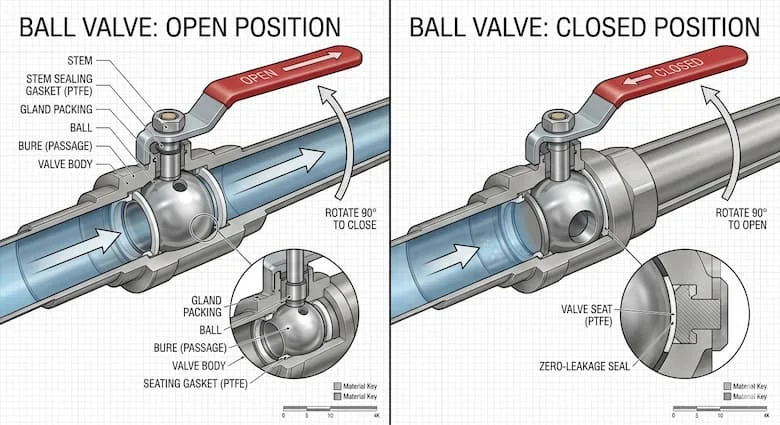

Nguyên lý cốt lõi của van bi xả đáy dựa trên cơ chế xoay một phần tư (quarter-turn). Bên trong thân van là một viên bi kim loại được khoan lỗ rỗng xuyên suốt.

• Trạng thái mở: Khi người vận hành xoay tay gạt một góc 90 độ sao cho tay gạt nằm song song với đường ống, lỗ rỗng của bi sẽ khớp với hướng dòng chảy, cho phép chất lỏng hoặc khí thoát ra ngoài nhanh chóng.

• Trạng thái đóng: Khi gạt tay quay về vị trí vuông góc với đường ống, viên bi sẽ xoay đi, mặt nhẵn của bi ép chặt vào gioăng làm kín (seat), ngăn chặn hoàn toàn dòng chảy.

Giải thích chuyên sâu: Thiết kế này được ưa chuộng hơn các loại van khác vì nó giảm thiểu tối đa sự sụt giảm áp suất. Đặc biệt, cấu tạo viên bi giúp van có khả năng đóng kín rất tốt ngay cả sau thời gian dài sử dụng, đảm bảo không có tình trạng rò rỉ nước ngưng làm hư hại sàn nhà xưởng hoặc khu vực làm việc.

Cấu Tạo Chi Tiết Của Van Bi Xả Đáy

Để hiểu tại sao loại van này lại bền bỉ trong môi trường khắc nghiệt, chúng ta cần phân tích 5 bộ phận chính:

1. Thân van: Thường được đúc từ đồng, inox hoặc thép, là lớp vỏ bảo vệ toàn bộ chi tiết bên trong.

2. Bi van (Ball): Trái tim của thiết bị, thường làm từ inox chống ăn mòn để đảm bảo bề mặt luôn trơn nhẵn.

3. Trục van (Stem): Bộ phận truyền lực từ tay gạt đến bi van.

4. Tay gạt (Handle): Thiết kế đòn bẩy giúp đóng mở nhẹ nhàng, nhanh chóng.

5. Gioăng làm kín (Seat & Seal): Thường làm từ vật liệu PTFE (Teflon).

Insight kỹ thuật: Việc sử dụng gioăng PTFE là cực kỳ quan trọng. PTFE có hệ số ma sát thấp và khả năng chịu nhiệt cao, giúp van không bị "bó" khi để lâu không sử dụng và đảm bảo độ kín khít tuyệt đối, chống rò rỉ hiệu quả ngay cả với môi trường hóa chất.

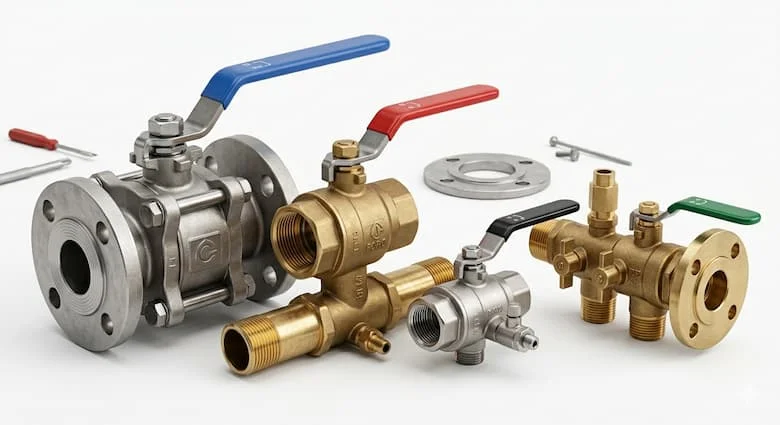

Các Loại Van Bi Xả Đáy Phổ Biến Trên Thị Trường

Tùy vào môi chất và áp suất vận hành, kỹ sư sẽ lựa chọn loại van phù hợp:

• Van bi xả ren: Đây là loại phổ biến nhất trong dân dụng và công nghiệp nhẹ. Ưu điểm là lắp đặt nhanh, thay thế dễ dàng.

• Van bi xả inox (SUS304, SUS316): Lựa chọn số 1 cho các hệ thống hóa chất, thực phẩm hoặc môi trường có tính ăn mòn cao. Inox giúp van chịu được nhiệt độ và áp suất cực lớn mà không bị oxy hóa.

• Van bi xả đồng: Thường dùng cho hệ thống nước sạch hoặc khí nén tiêu chuẩn. Đồng có tính kháng khuẩn tự nhiên và giá thành hợp lý.

• Van bi xả mặt bích: Dùng cho các hệ thống công nghiệp lớn, yêu cầu độ chắc chắn và khả năng chịu rung lắc cao.

Lưu ý: Nếu hệ thống của bạn thường xuyên tiếp xúc với nhiệt độ cao (>150°C), hãy ưu tiên các dòng inox có gioăng chịu nhiệt chuyên dụng để kéo dài tuổi thọ thiết bị.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Việc chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn lao động. Bạn cần đặc biệt lưu tâm:

• Kích thước (Size): Phổ biến từ DN15 đến DN100. Cần khớp với kích thước đường ống thoát hiện có.

• Áp suất làm việc (Working Pressure): Thường từ PN16, PN25 đến PN40. Hãy chọn van có áp suất định mức cao hơn ít nhất 20% so với áp suất thực tế của hệ thống.

• Nhiệt độ (Temperature): Xác định môi chất là nước lạnh, nước nóng hay hơi bão hòa.

• Vật liệu: Inox (chống ăn mòn), Đồng (kinh tế), Thép (chịu áp).

Giải thích: Chọn sai vật liệu (ví dụ dùng van đồng cho hóa chất ăn mòn) sẽ dẫn đến việc van bị thủng hoặc kẹt cứng chỉ sau vài tuần sử dụng, gây gián đoạn toàn bộ dây chuyền sản xuất.

So Sánh: Van Bi Xả Đáy Vs. Gate Valve Drain

Nhiều người vẫn nhầm lẫn giữa van bi xả và van cổng xả. Bảng dưới đây sẽ làm rõ sự khác biệt:

Kết luận: Ball valve vượt trội hoàn toàn khi ứng dụng vào việc xả đáy vì yêu cầu thao tác nhanh và cần độ kín tuyệt đối để tránh thất thoát áp suất hệ thống.

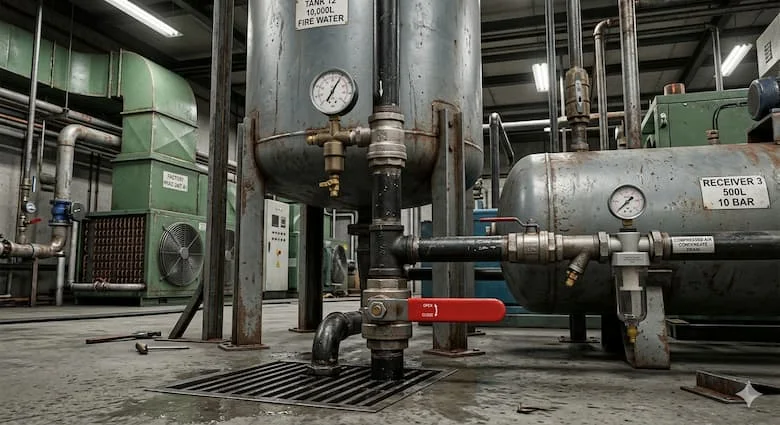

Ứng Dụng Thực Tế Của Ball valve drain

Bạn có thể tìm thấy van bi xả đáy ở bất cứ đâu trong một nhà máy hiện đại:

• Hệ thống khí nén: Lắp dưới đáy bình tích áp (tank) hoặc các bộ lọc để xả nước ngưng tụ.

• Lò hơi (Boiler): Xả bùn và cặn khoáng đọng lại ở đáy lò nhằm tăng hiệu suất truyền nhiệt.

• Hệ thống HVAC: Xả nước định kỳ trong các chiller, tháp giải nhiệt.

• Bồn chứa (Tank): Dùng làm van xả mẫu hoặc xả cạn để vệ sinh bồn.

Những Sai Lầm Thường Gặp Khi Sử Dụng

Nhiều doanh nghiệp phải thay van liên tục do các lỗi sơ đẳng:

1. Chọn sai áp suất: Van bị biến dạng bi hoặc nổ gioăng.

2. Dùng sai vật liệu: Van bị ăn mòn thủng thân van.

3. Không vệ sinh định kỳ: Cặn bẩn bám cứng vào bi làm kẹt van.

4. Đóng mở quá mạnh: Sử dụng thêm ống nối dài để bẩy tay gạt làm gãy trục van.

Insight: Van xả đáy thường tiếp xúc với nồng độ tạp chất cao nhất trong hệ thống. Nếu không chọn loại có vật liệu chống mài mòn tốt, cặn bẩn sẽ sớm làm hỏng bề mặt bi van.

Checklist: Cách Chọn Ball valve drain Phù Hợp

Trước khi mua hàng, hãy rà soát danh sách sau:

•  Môi chất là gì? (Nước, khí nén, dầu hay hóa chất?)

•  Vật liệu nào tối ưu? (Inox cho hóa chất, Đồng cho nước sạch)

•  Áp suất tối đa của hệ thống? (Căn cứ vào đồng hồ áp suất trên bình tích)

•  Kiểu kết nối? (Ren NPT/BSPT hay mặt bích tiêu chuẩn JIS/ANSI)

Lưu Ý Quan Trọng Khi Lắp Đặt

• Lắp đúng chiều mũi tên chỉ dòng chảy trên thân van (nếu có).

• Sử dụng băng tan (cao su non) hoặc keo dán ren đúng kỹ thuật để tránh rò rỉ ở mối nối.

• Kiểm tra rò rỉ bằng nước xà phòng ngay sau khi cấp áp suất.

• Tuyệt đối không siết quá lực gây nứt vỡ chân ren.

FAQ - Những Câu Hỏi Thường Gặp

1. Ball valve drain dùng để làm gì?

Thiết bị này dùng để loại bỏ nước ngưng, tạp chất hoặc giải phóng áp suất dư thừa tại các điểm thấp nhất của đường ống hoặc bình chứa.

2. Van Bi Xả Đáy có dùng cho khí nén được không?

Có. Đây là loại van phổ biến nhất để xả nước đáy bình khí nén nhờ khả năng chịu áp lực cao và đóng mở nhanh.

3. Tại sao nên chọn van bi xả bằng inox?

Van inox có độ bền cơ học cao, chống ăn mòn hóa học và chịu được nhiệt độ khắc nghiệt, giúp giảm chi phí bảo trì về lâu dài.

4. Khi nào cần thay thế Van Bi Xả Đáy?

Nên thay thế khi thấy có dấu hiệu rò rỉ ở trục van, tay gạt bị cứng không thể xoay, hoặc van không còn đóng kín hoàn toàn.

Kết Luận

Ball valve drain không chỉ là một phụ kiện nhỏ trong hệ thống đường ống, mà là "người gác cổng" quan trọng bảo vệ hiệu suất và tuổi thọ cho toàn bộ máy móc. Việc đầu tư đúng loại van bi xả đáy chất lượng ngay từ đầu sẽ giúp bạn tiết kiệm chi phí năng lượng và tránh những sự cố dừng máy không đáng có.
