Van Bi 25: Giải Pháp Đóng Mở Tối Ưu Cho Đường Ống Phi 34

Trong kỹ thuật thi công đường ống, một tình huống dở khóc dở cười thường xuyên xảy ra: kỹ thuật viên đặt mua phụ kiện cho đường ống phi 34 nhưng lại nhận về những thiết bị không vừa vặn, dẫn đến rò rỉ hoặc sụt giảm áp suất nghiêm trọng. Nguyên nhân chủ yếu đến từ việc nhầm lẫn giữa các hệ đo lường kích thước. Thực tế, van bi DN25 (tương đương DN25 hay 1 inch) chính là "mắt xích" hoàn hảo cho đường ống phi 34, đóng vai trò quyết định đến hiệu suất vận hành của hệ thống nước và khí nén. Với khả năng đóng mở nhanh, độ kín khít tuyệt đối và tuổi thọ bền bỉ, việc hiểu rõ về dòng van này không chỉ giúp bạn tối ưu chi phí bảo trì mà còn đảm bảo an toàn cho toàn bộ hệ thống công nghiệp nhẹ và dân dụng.

Van Bi 25 Là Gì? Định Nghĩa Và Tên Gọi Kỹ Thuật

Van bi 25 là một thiết bị cơ khí chuyên dụng dùng để kiểm soát dòng chảy trong đường ống, có kích thước định danh là DN25 (đường kính trong xấp xỉ 25mm) hoặc 1 inch theo tiêu chuẩn quốc tế. Tên gọi của thiết bị này xuất phát từ bộ phận đóng ngắt chính là một viên bi kim loại hoặc nhựa được đục lỗ xuyên tâm. Khi viên bi xoay, dòng chảy sẽ được thông suốt hoặc ngăn chặn hoàn toàn dựa trên vị trí của lỗ khoan so với trục đường ống.

Trong giới kỹ thuật và thương mại tại Việt Nam, sản phẩm này còn được biết đến với nhiều tên gọi khác nhau tùy theo thói quen của người dùng như: van bi DN25, van bi phi 34 (gọi theo đường kính ngoài của ống nhựa/thép tương ứng), hay ball valve 1 inch. Việc nắm vững các cách gọi này là cực kỳ quan trọng để tránh sai sót khi tra cứu catalogue hoặc đặt hàng với nhà cung cấp. Một chiếc van bi DN25 chuẩn sẽ đảm bảo lưu lượng đi qua đạt tối đa mà không gây ra hiện tượng thắt nút cổ chai, một yếu tố sống còn trong các hệ thống máy bơm và cấp nước đô thị.

Nguyên Lý Hoạt Động Của Van Bi 25

Nguyên lý vận hành của van bi DN25 dựa trên cơ chế xoay một phần tư vòng (90 độ). Cấu tạo cốt lõi bên trong thân van chứa một viên bi có lỗ rỗng xuyên qua tâm. Khi tay gạt được đẩy về vị trí song song với chiều đường ống, lỗ rỗng của bi trùng với hướng dòng chảy, cho phép chất lỏng hoặc khí đi qua với lực cản thấp nhất. Ngược lại, khi xoay tay gạt vuông góc với đường ống, viên bi sẽ xoay 90 độ, phần thân kín của bi sẽ chắn ngang toàn bộ diện tích tiếp xúc, tạo nên một vách ngăn chặn đứng dòng chảy.

Sở dĩ van bi DN25 được ưa chuộng hơn các dòng van xoay nhiều vòng (như van cổng) là nhờ tốc độ thao tác cực nhanh. Thiết kế này mang lại ba ưu thế kỹ thuật vượt trội: khả năng đóng kín tuyệt đối nhờ lực ép giữa bi và gioăng làm kín, giảm thiểu tối đa hiện tượng rò rỉ dù ở áp suất cao, và thao tác vận hành đơn giản không đòi hỏi quá nhiều lực tay. Tuy nhiên, chính vì cơ chế đóng mở nhanh này, người vận hành cần lưu ý tránh thao tác quá đột ngột trên các đường ống áp lực lớn để ngăn chặn hiện tượng búa nước (water hammer) có thể gây nứt vỡ hệ thống.

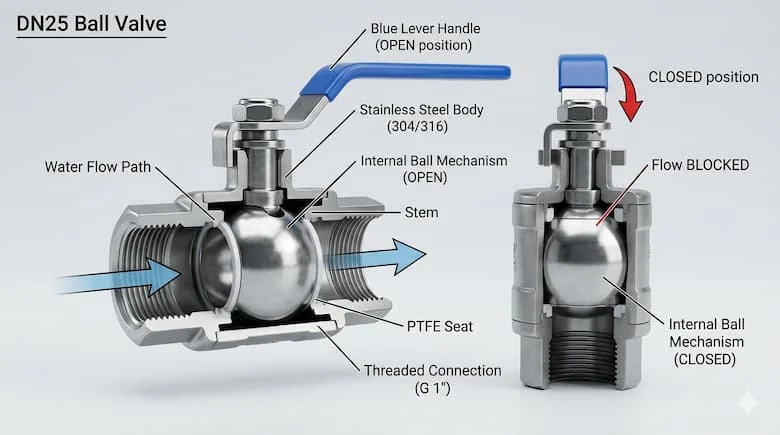

Cấu Tạo Chi Tiết Của Van Bi 25

Một chiếc van bi 25 chất lượng được cấu thành từ 5 bộ phận chính, mỗi bộ phận đóng một vai trò chuyên biệt để đảm bảo tính ổn định:

1. Thân van: Thường được đúc từ inox, đồng hoặc nhựa, là phần khung chịu lực và bảo vệ các linh kiện bên trong.

2. Bi van: Bộ phận trực tiếp tiếp xúc với môi chất, thường được mài nhẵn để giảm ma sát.

3. Trục van (Stem): Truyền lực từ tay gạt xuống viên bi.

4. Tay gạt: Bộ phận điều khiển bên ngoài, thường có bọc nhựa để cách nhiệt và tăng độ bám.

5. Gioăng làm kín (Seat): Thường làm từ vật luận PTFE (Teflon).

Insight chuyên sâu: Trong kỹ thuật, bộ phận "âm thầm" nhưng quan trọng nhất chính là gioăng PTFE. Vật liệu này không chỉ giúp chống rò rỉ cực tốt mà còn có khả năng chịu nhiệt độ cao và kháng hầu hết các loại hóa chất ăn mòn. Nếu chọn loại van bi có gioăng kém chất lượng, van sẽ nhanh chóng bị kẹt hoặc rò rỉ chỉ sau vài tháng sử dụng trong môi trường nước nóng hoặc khí nén có lẫn dầu.

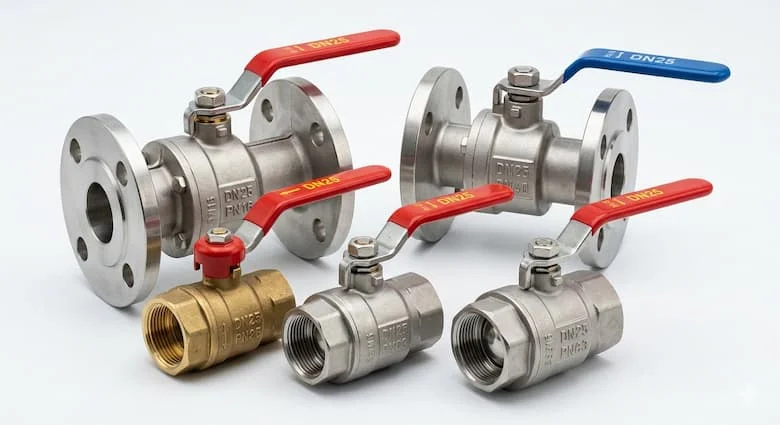

Các Loại Van Bi DN25 Phổ Biến Trên Thị Trường

Tùy vào môi trường sử dụng mà van bi DN25 được phân loại dựa trên vật liệu cấu tạo:

• Van bi đồng DN25: Đây là lựa chọn quốc dân cho các hệ thống nước sạch dân dụng, chung cư và tưới tiêu. Đồng có tính kháng khuẩn tự nhiên và giá thành hợp lý, tuy nhiên không chịu được hóa chất mạnh.

• Van bi inox DN25 (Inox 304, 316): Đây là phân khúc cao cấp, được ứng dụng rộng rãi trong ngành thực phẩm, dược phẩm và hóa chất. Khả năng chống ăn mòn vượt trội của inox giúp van hoạt động bền bỉ trong môi trường khắc nghiệt. [chèn link: xem thêm van bi inox 304 tại đây]

• Van bi nhựa DN25 (PVC, UPVC, PPH): Ưu điểm là trọng lượng nhẹ, chống ăn mòn hóa học tuyệt đối và giá rẻ, thường dùng trong xử lý nước thải hoặc hồ bơi.

• Van bi mặt bích DN25: Thay vì nối ren, loại van này dùng hai mặt bích ở đầu để kết nối với đường ống. Thiết kế này thường dành cho các hệ thống yêu cầu áp suất cao và sự chắc chắn tuyệt đối.

Trong xu hướng công nghiệp hiện đại, van bi inox 25 đang dần chiếm ưu thế nhờ tính đa năng, vừa có thẩm mỹ cao vừa đáp ứng được các tiêu chuẩn vệ sinh an toàn khắt khe.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Khi lựa chọn van bi DN25, việc đọc hiểu thông số kỹ thuật là ranh giới giữa một hệ thống an toàn và một rủi ro tiềm ẩn. Các chỉ số bạn nhất định phải kiểm tra bao gồm:

• Kích thước định danh: DN25 – 1 inch – Phi 34 (33.4mm).

• Áp suất làm việc (Pressure Rating): Phổ biến nhất là PN16 (16 bar) cho dân dụng và PN25 hoặc Class 150/300 cho công nghiệp.

• Nhiệt độ làm việc: Van nhựa thường chỉ chịu được dưới 60°C, trong khi van inox có thể chịu lên tới 180°C tùy loại gioăng.

• Kiểu kết nối: Nối ren (Threaded) cho sự linh hoạt hoặc mặt bích (Flanged) cho sự cố định áp lực cao.

Phân tích rủi ro: Một sai lầm phổ biến là sử dụng van bi đồng PN10 cho hệ thống khí nén có áp suất biến thiên đột ngột lên 12 bar. Việc chọn sai vật liệu hoặc định mức áp suất sẽ dẫn đến hiện tượng biến dạng viên bi, nứt vỡ thân van, gây thất thoát tài sản và nguy hiểm cho người vận hành.

So Sánh Van Bi DN25 Và Van Cổng DN25

Nhiều khách hàng phân vân giữa van bi và van cổng cho đường ống phi 34. Dưới đây là bảng phân tích thực tế:

Kết luận: Nếu hệ thống của bạn yêu cầu đóng mở nhanh và tần suất thường xuyên (như đầu ra máy bơm, nhánh khí nén), van bi DN25 là lựa chọn không thể thay thế. Van cổng chỉ nên dùng cho các đường ống chính cần mở hoàn toàn và ít khi phải thao tác.

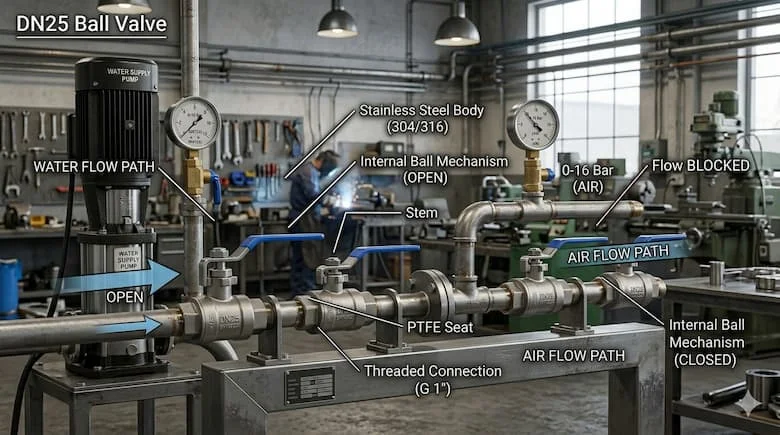

Ứng Dụng Thực Tế Của Van Bi DN25 Trong Đời Sống Và Sản Xuất

Với kích thước tầm trung (phi 34), van bi DN25 xuất hiện trong hầu hết các ngóc ngách của đời sống và sản xuất:

• Hệ cấp thoát nước: Dùng làm van tổng cho căn hộ, van khóa nhánh trong các tòa nhà cao tầng.

• Hệ thống máy bơm: Lắp đặt tại đầu hút hoặc đầu đẩy của máy bơm 1HP - 2HP để thuận tiện cho việc bảo trì.

• Hệ thống khí nén: Kiểm soát dòng khí trong các xưởng cơ khí, nhà máy may mặc.

• Hệ HVAC: Ứng dụng trong các vòng tuần hoàn nước lạnh của hệ thống điều hòa trung tâm.

• Ngành thực phẩm: Các dòng van inox 316 được dùng để dẫn sữa, nước giải khát hoặc các loại dung dịch chiết xuất.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Bi DN25

Dù là thiết bị đơn giản, nhưng van bi DN25 thường xuyên bị lạm dụng hoặc lắp đặt sai cách:

1. Sử dụng để điều tiết: Van bi được thiết kế để "đóng hoàn toàn" hoặc "mở hoàn toàn". Việc để tay gạt ở góc 45 độ để chỉnh lưu lượng sẽ khiến dòng chảy tập trung xói mòn một phần gioăng PTFE, dẫn đến van không còn kín khi đóng lại.

2. Lắp sai chiều: Một số loại van bi một chiều hoặc có hướng dòng chảy chỉ định, nếu lắp ngược sẽ giảm tuổi thọ đáng kể.

3. Dùng lực quá mạnh: Sử dụng ống tuýp để nối dài tay gạt nhằm tăng lực siết có thể làm gãy trục van (stem).

4. Dùng sai môi chất: Dùng van nhựa cho hóa chất có tính oxi hóa cực mạnh hoặc nhiệt độ vượt ngưỡng cho phép gây biến dạng cơ lý của van.

Checklist Hướng Dẫn Chọn Van Bi DN25 Chuẩn Xác

Để đảm bảo bạn mua đúng loại van bi DN25 cần thiết, hãy thực hiện theo checklist sau:

•  Xác định môi chất: Là nước sạch, nước thải, khí nén hay hóa chất?

•  Chọn vật liệu: Đồng (rẻ, sạch), Inox (bền, kháng hóa chất), Nhựa (kháng axit).

•  Kiểm tra áp suất: Áp suất làm việc thực tế của bạn là bao nhiêu bar? (Nên chọn van có PN lớn hơn 20% áp suất thực tế).

•  Kiểu kết nối: Ren trong, ren ngoài hay mặt bích?

•  Thương hiệu và chứng chỉ: Đảm bảo có đầy đủ CO/CQ nếu dùng cho công trình lớn.

Khi lắp đặt, lưu ý quấn băng tan (băng keo non) đủ vòng và theo chiều ren để tránh rò rỉ. Không nên siết quá chặt vì có thể làm nứt vỡ phần ren của các dòng van đồng hoặc nhựa chất lượng thấp.

FAQ – Những Câu Hỏi Thường Gặp Về Van Bi DN25

1. Van bi 25 là bao nhiêu inch và dùng cho ống phi bao nhiêu?

Trả lời: Van bi DN25 tương đương với kích thước 1 inch. Trong hệ ống nhựa hoặc ống thép, nó được dùng để lắp cho đường ống có đường kính ngoài là phi 34mm.

2. Van bi inox DN25 có dùng được cho nước nóng không?

Trả lời: Hoàn toàn được. Van bi inox 25 kết hợp với gioăng PTFE có thể chịu được nhiệt độ lên đến 150°C-180°C, cực kỳ phù hợp cho các hệ thống lò hơi hoặc nước nóng trung tâm.

3. Tại sao van bi DN25 của tôi bị cứng, khó xoay sau một thời gian?

Trả lời: Có thể do môi chất có nhiều cặn bẩn bám vào viên bi hoặc do gioăng làm kín bị nở ra khi gặp nhiệt độ quá cao. Bạn nên bảo trì bằng cách đóng mở định kỳ hoặc vệ sinh lọc y (Y-strainer) phía trước van.

4. Van bi DN25 có thể dùng cho hệ thống khí nén áp suất cao không?

Trả lời: Có, đây là kích thước rất phổ biến trong hệ khí nén. Tuy nhiên, bạn nên chọn loại van inox hoặc đồng có định mức áp suất PN25 trở lên để đảm bảo an toàn tuyệt đối.

Kết Luận

Van bi 25 không chỉ đơn thuần là một phụ kiện đường ống, mà là giải pháp bảo vệ hệ thống hiệu quả nhờ khả năng đóng ngắt nhanh và độ kín khít cao. Việc hiểu rõ từ cấu tạo, vật liệu cho đến những thông số kỹ thuật then chốt sẽ giúp bạn tránh được những rủi ro về rò rỉ, sụt áp và lãng phí chi phí bảo trì không đáng có.
