Trap Valve: Phương Pháp Tối Ưu Hiệu Suất Và Bảo Vệ Hệ Thống Hơi Nóng

Trong vận hành hệ thống hơi (steam), tình trạng hơi bị đọng nước là kẻ thù thầm lặng tàn phá thiết bị và làm sụt giảm nghiêm trọng hiệu suất truyền nhiệt. Khi nước ngưng (condensate) không được loại bỏ kịp thời, nó không chỉ gây lãng phí năng lượng mà còn dẫn đến hiện tượng thủy kích (water hammer) nguy hiểm. Vấn đề cốt lõi thường nằm ở việc không xả condensate đúng cách hoặc sử dụng thiết bị xả không phù hợp. Bẫy hơi chính là giải pháp kỹ thuật sống còn: giúp loại bỏ nước ngưng tức thì, giữ cho hơi luôn khô và tối ưu hóa toàn bộ hiệu suất hệ steam. Đây là thiết bị không thể thiếu trong các hệ thống boiler, bộ trao đổi nhiệt và các đường ống hơi nóng công nghiệp.

Trap Valve Là Gì?

Trap valve (hay còn được gọi phổ biến là steam trap hoặc bẫy hơi) là một loại van tự động có khả năng phân biệt giữa hơi nóng và nước ngưng. Thiết bị này được thiết kế để tự động xả nước ngưng tụ cùng các khí không ngưng (như không khí) ra khỏi hệ thống mà vẫn giữ lại được hơi nóng bên trong để phục vụ sản xuất.

Về mặt kỹ thuật, bẫy hơi đóng vai trò như một "người gác cổng" thông minh. Nó ngăn không cho hơi nóng quý giá thoát ra ngoài một cách lãng phí, đồng thời giải phóng nước ngưng – sản phẩm phụ của quá trình trao đổi nhiệt – giúp duy trì áp suất và nhiệt độ ổn định cho toàn bộ quy trình vận hành.

Nguyên Lý Hoạt Động Của Bẫy Hơi

Nguyên lý hoạt động của bẫy hơidựa trên việc phân biệt sự khác nhau về đặc tính vật lý giữa hơi nóng và nước ngưng, cụ thể là sự khác biệt về khối lượng riêng, nhiệt độ hoặc vận tốc dòng chảy.

• Khi có nước ngưng (condensate): Cơ chế bên trong van (có thể là phao, đĩa hoặc bộ cảm biến nhiệt) sẽ nhận diện và mở cổng xả để nước thoát ra ngoài.

• Khi có hơi nóng (steam): Ngay lập tức, cơ chế này sẽ phản ứng để đóng van lại, ngăn không cho hơi nóng thất thoát.

Giải thích chuyên sâu: Mục tiêu cuối cùng của bẫy hơi không chỉ là xả nước mà là giữ nhiệt. Bằng cách giữ lại hơi nóng cho đến khi nó ngưng tụ hoàn toàn thành nước, bẫy hơi giúp tận dụng tối đa nhiệt năng, tránh thất thoát steam – một trong những nguồn chi phí vận hành đắt đỏ nhất trong các nhà máy công nghiệp.

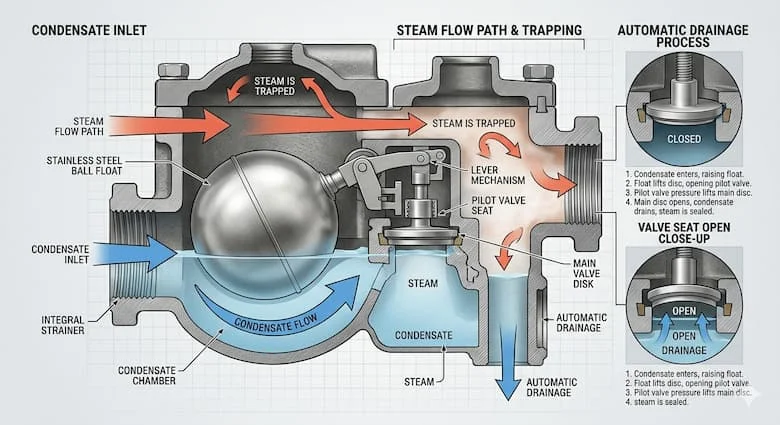

Cấu Tạo Chi Tiết Của Bẫy Hơi

Để đảm bảo khả năng vận hành tự động và chính xác, một bộ bẫy hơi tiêu chuẩn bao gồm các bộ phận chính sau:

• Thân van: Thường được chế tạo từ gang, thép đúc hoặc inox để chịu được áp suất và nhiệt độ cao.

• Bộ phận cảm biến (Cơ khí hoặc Nhiệt): Đây là "bộ não" của van, quyết định khi nào mở hoặc đóng dựa trên sự thay đổi của môi chất.

• Van xả (Valve head & Seat): Nơi trực tiếp đóng/ngắt dòng chảy của nước ngưng.

• Buồng condensate: Khoang chứa nước ngưng trước khi được xả ra ngoài.

• Bộ lọc tích hợp: Giúp ngăn chặn cặn bẩn làm kẹt cơ chế van bên trong.

Insight chuyên gia: Thiết kế chi tiết bên trong, đặc biệt là sự đồng bộ giữa bộ cảm biến và van xả, quyết định trực tiếp đến hiệu suất xả condensate. Một bẫy hơi có cấu tạo chuẩn sẽ phản ứng cực nhạy với sự thay đổi của tải trọng nước ngưng.

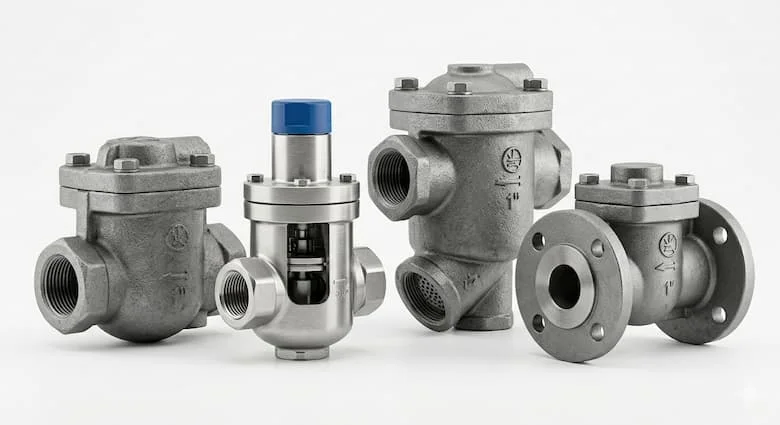

Các Loại Bẫy Hơi Phổ Biến Trong Công Nghiệp

Tùy vào yêu cầu cụ thể về tải trọng và áp suất, người ta chia bẫy hơi thành các nhóm chính:

1. Mechanical Steam Trap (Bẫy hơi cơ năng): Sử dụng phao (float) hoặc thùng ngược (bucket) hoạt động dựa trên sự khác biệt về khối lượng riêng. Loại bẫy hơi phao (Float trap) cực kỳ phù hợp cho các thiết bị có tải condensate lớn và yêu cầu thoát nước liên tục.

2. Thermodynamic Steam Trap (Bẫy hơi đồng lực học): Hoạt động dựa trên nguyên lý Bernoulli về áp suất và vận tốc. Dòng van này rất bền, nhỏ gọn và chịu được hiện tượng thủy kích tốt.

3. Thermostatic Steam Trap (Bẫy hơi nhiệt tĩnh): Sử dụng bộ phận cảm biến nhiệt độ (như bình giãn nở hoặc thanh lưỡng kim). Van chỉ mở khi nhiệt độ nước ngưng xuống thấp hơn nhiệt độ của hơi.

4. Float & Thermostatic Trap (F&T Trap): Sự kết hợp hoàn hảo giữa cơ khí và nhiệt, vừa xả nước ngưng theo mực chất lỏng, vừa có khả năng xả khí nhanh chóng lúc khởi động.

Thông Số Quan Trọng Cần Quan Tâm

Việc lựa chọn sai bẫy hơi sẽ dẫn đến hậu quả nghiêm trọng như thất thoát hơi hoặc gây ngập nước trong hệ thống. Bạn cần chú ý các thông số:

• Áp suất làm việc (Operating Pressure): Áp suất tối đa và tối thiểu mà bẫy hơi có thể hoạt động ổn định.

• Nhiệt độ steam: Đảm bảo vật liệu van chịu được nhiệt độ vận hành mà không bị biến dạng.

• Lưu lượng condensate: Lượng nước ngưng tối đa mà van cần xả trong một giờ.

• Vật liệu cấu tạo:

  • Gang: Kinh tế, dùng cho áp suất thấp.

  • Thép/Inox: Dùng cho áp suất cao và môi trường khắc nghiệt.

Bẫy Hơi Vs. Van Xả Thông Thường

Nhiều đơn vị vẫn sử dụng các loại van xả tay (như van bi) để xả nước ngưng, đây là một sai lầm về mặt kỹ thuật:

Kết luận: Để vận hành hệ steam hiện đại, việc sử dụng steam bẫy hơi chuyên dụng là yêu cầu bắt buộc để đảm bảo tính kinh tế và an toàn kỹ thuật.

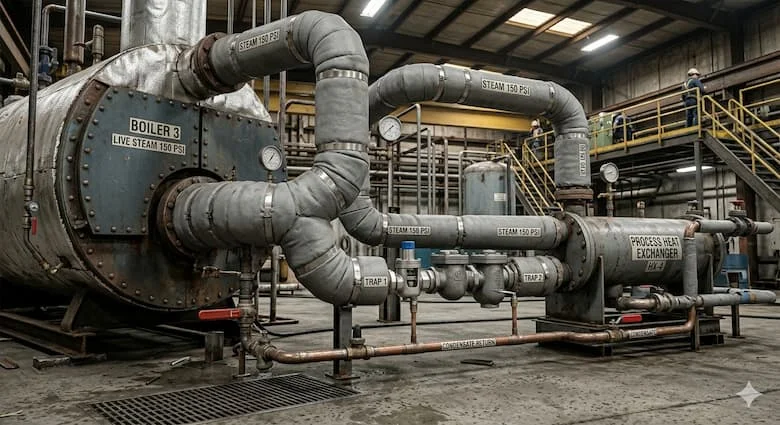

Ứng Dụng Thực Tế Của Bẫy Hơi

Bẫy hơi xuất hiện trong hầu hết các quy trình sử dụng nhiệt năng bằng hơi nước:

• Hệ thống Boiler: Bảo vệ đường ống chính thoát khỏi nước ngưng tụ ngay từ nguồn.

• Bộ trao đổi nhiệt (Heat Exchanger): Đảm bảo bề mặt truyền nhiệt luôn khô ráo để tối ưu hóa quá trình trao đổi nhiệt.

• Nhà máy thực phẩm & Dệt nhuộm: Duy trì nhiệt độ chính xác cho các nồi nấu, máy sấy.

• Hệ thống HVAC: Sử dụng trong các dàn coil sưởi ấm bằng hơi nước.

Sai Lầm Thường Gặp Khi Sử Dụng

• Chọn sai kích thước: Bẫy hơi quá lớn gây lãng phí, quá nhỏ gây ngập nước ngưng.

• Lắp sai hướng: Lắp ngược chiều dòng chảy khiến bẫy hơi không thể hoạt động.

• Không lắp lọc Y phía trước: Cặn từ lò hơi và đường ống dễ dàng làm kẹt lỗ xả của bẫy hơi.

• Bỏ qua bảo trì: Steam trap hỏng ở trạng thái mở gây thất thoát năng lượng cực lớn, trong khi hỏng ở trạng thái đóng gây hỏng hóc thiết bị do thủy kích.

Hướng Dẫn Cách Chọn Và Lắp Đặt Bẫy Hơi

Checklist Cách Chọn Phù Hợp:

1. ✔ Xác định áp suất vận hành thực tế tại điểm lắp bẫy hơi.

2. ✔ Tính toán lưu lượng nước ngưng (condensate load) cần xả.

3. ✔ Chọn đúng loại bẫy hơi phù hợp với đặc thù thiết bị (ví dụ: bẫy phao cho dàn trao đổi nhiệt).

4. ✔ Chọn vật liệu thân van tương ứng với môi trường làm việc.

Lưu Ý Khi Lắp Đặt:

• Luôn lắp đúng chiều mũi tên dòng chảy trên thân van.

• Bắt buộc có lọc Y (Y-strainer) trước bẫy hơi để chắn cặn.

• Thiết kế đoạn ống chờ để kiểm tra xả condensate thường xuyên.

• Lên lịch bảo trì định kỳ ít nhất 6 tháng/lần để kiểm tra tình trạng đóng/mở của van.

FAQ - Câu Hỏi Thường Gặp

1. Trap valve dùng để làm gì?

Thiết bị này dùng để tự động xả nước ngưng và các khí không ngưng khỏi hệ thống hơi nóng, giúp bảo vệ đường ống và thiết bị.

2. Bẫy hơi có làm mất hơi không?

Không. Một bẫy hơi hoạt động tốt chỉ xả nước ngưng và sẽ đóng chặt khi hơi nóng đi qua để ngăn thất thoát năng lượng.

3. Có bao nhiêu loại steam trap phổ biến?

Có 3 nhóm công nghệ chính: cơ năng (mechanical), nhiệt tĩnh (thermostatic) và đồng lực học (thermodynamic).

4. Tại sao bẫy hơi của tôi thường bị kẹt?

Nguyên nhân chủ yếu do cặn bẩn trong nước cấp lò hơi hoặc rỉ sét đường ống. Bạn nên lắp thêm lọc Y phía trước để khắc phục tình trạng này.

Kết Luận

Trap valve là mắt xích quan trọng nhất trong việc quản lý năng lượng hệ thống hơi nóng. Việc lựa chọn và vận hành bẫy hơi đúng cách không chỉ giúp tăng hiệu suất nhiệt, giảm chi phí nhiên liệu mà còn bảo vệ an toàn cho toàn bộ hệ thống steam khỏi các sự cố thủy kích nghiêm trọng.
