SDBB Valve: Giải pháp tối ưu hóa an toàn và tiết kiệm không gian trong hệ thống Pipeline

Trong vận hành hệ thống đường ống công nghiệp (pipeline), việc cô lập áp suất để bảo trì định kỳ hoặc thay thế thiết bị là một bài toán cân não về an toàn. Một sơ suất nhỏ trong việc lựa chọn thiết bị chặn dòng có thể dẫn đến rò rỉ môi chất nguy hiểm, gây cháy nổ hoặc nhiễm độc môi trường. Thực tế, nhiều kỹ sư vẫn đang gặp lúng túng khi phải đối mặt với sự nhầm lẫn giữa cấu trúc SDBB valve và DBB valve truyền thống.

Việc sử dụng sai loại valve không chỉ làm mất an toàn cho nhân viên kỹ thuật mà còn khiến doanh nghiệp đối mặt với các rủi ro pháp lý về compliance (sự tuân thủ). Single Double Block and Bleed valve xuất hiện như một giải pháp dung hòa hoàn hảo giữa hiệu suất và kinh tế, nhưng bản chất kỹ thuật của nó lại thường bị hiểu sai hoặc đánh giá thấp. Bài viết này sẽ đi sâu vào phân tích chuyên môn, giúp bạn hiểu rõ cấu tạo, nguyên lý và cách lựa chọn chuẩn xác loại valve này để bảo vệ hệ thống của mình.

SDBB valve là gì?

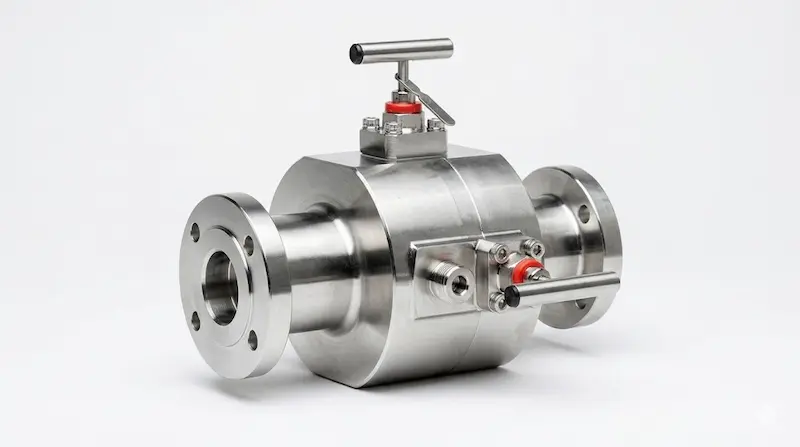

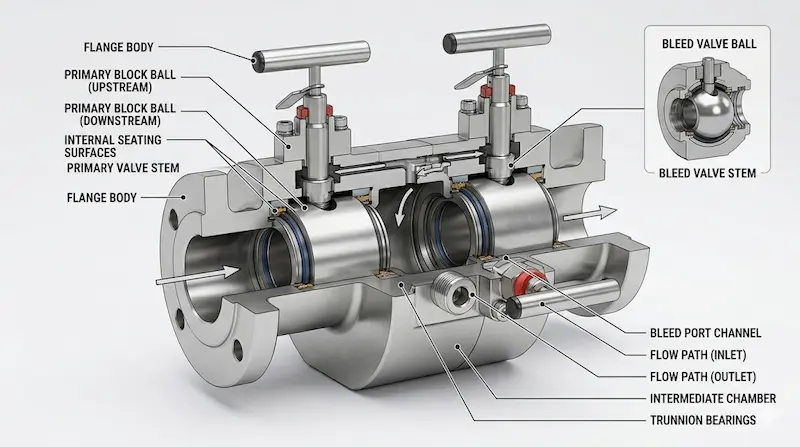

SDBB valve là viết tắt của Single Double Block and Bleed valve. Đây là một thiết bị cô lập dòng chảy tích hợp, cho phép thực hiện chức năng của cả hệ thống chặn và xả (block and bleed) chỉ trong một thân valve duy nhất. Về mặt kỹ thuật, một bộ SDBB tiêu chuẩn bao gồm một block valve chính nhưng sở hữu hai bề mặt làm kín (sealing surfaces) và một valve xả (bleed valve) nằm giữa chúng.

Chức năng cốt lõi của Single Double Block and Bleed valve là cô lập dòng chảy từ thượng nguồn, sau đó xả lượng áp suất dư thừa tích tụ giữa hai bề mặt làm kín thông qua cổng bleed. Điểm khác biệt quan trọng nhất mà giới kỹ thuật cần lưu ý: SDBB không phải là hai valve riêng biệt được nối lại với nhau như hệ thống Double Block and Bleed (DBB) cổ điển. Thay vào đó, nó tận dụng thiết kế thông minh của đĩa valve hoặc bi valve để tạo ra hai điểm chặn độc lập trên cùng một thiết bị, giúp tối ưu hóa trọng lượng và không gian lắp đặt đáng kể.

Nguyên lý hoạt động của Single Double Block and Bleed valve

Cơ chế vận hành của Single Double Block and Bleed valve dựa trên quy trình kiểm soát áp suất ba bước chặt chẽ để đảm bảo an toàn tuyệt đối trước khi thực hiện bảo trì hạ nguồn.

1. Block (Chặn dòng): Khi valve được đóng lại, cơ cấu làm kín (thường là seat valve) sẽ ép chặt vào bi hoặc đĩa valve tại hai vị trí độc lập (thượng nguồn và hạ nguồn). Lúc này, dòng môi chất bị chặn lại hoàn toàn.

2. Bleed (Xả áp): Sau khi đã chặn, người vận hành mở valve xả (bleed valve) nằm ở khoang giữa hai bề mặt làm kín. Toàn bộ lượng chất lỏng hoặc khí còn sót lại trong khoang valve sẽ được thoát ra ngoài.

3. Kiểm tra rò rỉ: Nếu sau khi xả, cổng bleed vẫn tiếp tục chảy môi chất, điều đó chứng tỏ một trong hai bề mặt làm kín đã bị hỏng. Nếu không có dòng chảy, hệ thống đã đạt trạng thái Zero Leakage.

Tại sao thiết kế này lại quan trọng? Nó cung cấp một lớp bảo vệ kép. Ngay cả khi bề mặt làm kín phía thượng nguồn gặp sự cố, môi chất rò rỉ sẽ bị chặn lại bởi bề mặt thứ hai và thoát ra qua cổng bleed thay vì đi thẳng tới khu vực đang bảo trì. Điều này giúp tăng cường đáng kể chỉ số an toàn cho nhân sự vận hành.

Phân loại SDBB valve phổ biến

Dựa vào yêu cầu khắt khe của từng ngành công nghiệp, Single Double Block and Bleed valve được thiết kế với nhiều biến thể khác nhau để tối ưu hóa hiệu suất làm việc:

Theo thiết kế cấu tạo

• Ball Valve SDBB: Sử dụng bi valve có thiết kế đặc biệt. Đây là loại phổ biến nhất nhờ khả năng đóng mở nhanh và độ kín khít cực cao, thường dùng trong các đường ống dẫn dầu.

• Needle Valve SDBB: Thường có kích thước nhỏ, dùng cho các hệ thống đo lường (instrumentation) hoặc lấy mẫu, nơi yêu cầu sự tinh chỉnh và độ chính xác tuyệt đối.

Theo kiểu kết nối và vật liệu

• Kết nối: Tùy thuộc vào áp suất vận hành, người dùng có thể chọn kiểu kết nối mặt bích (Flanged) cho áp suất cao hoặc kết nối ren (Threaded) cho các ống kích thước nhỏ.

• Vật liệu (Metallurgy):

  • Carbon Steel: Dùng cho môi trường không ăn mòn.

  • Stainless Steel (316/316L): Chống ăn mòn tốt.

  • Duplex/Super Duplex: Lựa chọn ưu tiên trong ngành dầu khí (Oil & Gas) ngoài khơi nhờ khả năng chịu được môi trường mặn và áp suất cực đại.

Insight kỹ thuật: Trong các dự án khai thác dầu khí, việc ưu tiên Inox hoặc Duplex không chỉ là vấn đề độ bền mà còn là yêu cầu bắt buộc để đáp ứng các tiêu chuẩn chống ăn mòn hóa học và mài mòn cơ học từ dòng lưu chất thô.

Thông số kỹ thuật quan trọng của sdbb valve

Khi thẩm định hồ sơ kỹ thuật cho Single Double Block and Bleed valve, có 4 thông số cốt lõi mà bạn không thể bỏ qua để đảm bảo tính compliance và an toàn hệ thống:

1. Pressure Rating: Tuân theo tiêu chuẩn ANSI/ASME, dao động từ Class 150 đến Class 2500. Việc chọn sai cấp áp suất là nguyên nhân hàng đầu dẫn đến nứt thân valve hoặc thổi bay gioăng làm kín.

2. Size: Dải kích thước rất rộng, từ các valve instrumentation nhỏ 1/2” cho đến các valve đường ống chính lên tới 24”.

3. Temperature Range: Khả năng chịu nhiệt của vật liệu làm kín (soft seat hay metal seat) quyết định valve có thể làm việc trong môi trường cryogenic (lạnh sâu) hay steam (hơi nóng) hay không.

4. Tiêu chuẩn thiết kế:

   • API 6D: Tiêu chuẩn vàng cho valve đường ống dẫn dầu và khí.

   • ASME B16.34: Quy định về áp suất, nhiệt độ và kích thước vật liệu.

Việc tuân thủ các tiêu chuẩn này giúp doanh nghiệp đảm bảo rằng thiết bị đã trải qua các bài kiểm tra áp suất nghiêm ngặt (hydrostatic test) trước khi xuất xưởng, giảm thiểu tối đa rủi ro cháy nổ tại hiện trường.

So sánh Single Double Block and Bleed valve và DBB valve

Nhiều người vẫn dùng lẫn lộn hai khái niệm này, nhưng về mặt kỹ thuật, chúng có những khác biệt cơ bản về cấu trúc và ứng dụng:

Kết luận chuyên gia: Single Double Block and Bleed valve là giải pháp tối ưu khi không gian lắp đặt hạn chế (như trên các giàn khoan ngoài khơi) và ngân sách dự án cần được tối ưu hóa mà vẫn muốn duy trì quy trình "Block and Bleed" tiêu chuẩn.

Khi nào nên ứng dụng Single Double Block and Bleed valve?

Single Double Block and Bleed valve không phải là thiết bị vạn năng, nhưng nó đặc biệt hiệu quả trong các kịch bản sau:

• Hệ thống Pipeline Dầu khí: Dùng tại các điểm trạm nén, trạm đo lường để cô lập thiết bị mà không cần dừng toàn bộ dòng chảy chính.

• Hệ thống Instrumentation: Bảo vệ các cảm biến áp suất, đồng hồ đo khỏi sự biến động áp suất đột ngột.

• Môi trường áp suất cao: Nơi cần xả áp dư một cách an toàn trước khi tháo rời linh kiện hạ nguồn.

Nếu hệ thống của bạn cần sự cô lập an toàn, xả áp nhanh mà vẫn phải đảm bảo trọng lượng tổng thể của line ống nhẹ nhất có thể, SDBB chính là câu trả lời xác đáng nhất.

Sai lầm thường gặp và hệ quả

Việc thiếu kinh nghiệm trong vận hành SDBB valve có thể dẫn đến những hậu quả thảm khốc:

1. Nhầm lẫn cấu trúc: Coi SDBB an toàn tuyệt đối như DBB trong những môi trường cực kỳ độc hại. DBB có hai valve độc lập nên nếu một valve hỏng hoàn toàn, valve kia vẫn đứng vững. SDBB dùng chung một thân, nên nếu thân valve bị nứt, cả hai điểm seal đều vô dụng.

2. Sai Pressure Rating: Sử dụng valve Class 150 cho hệ thống yêu cầu Class 300 vì "trông nó cũng dày dặn". Đây là lỗi gây nổ valve điển hình.

3. Chọn sai vật liệu: Dùng thép carbon cho dòng môi chất chứa $H_2S$ cao gây ra hiện tượng giòn hydro (hydrogen embrittlement), làm gãy trục valve bất ngờ.

Hệ quả: Không chỉ là rò rỉ môi chất nguy hiểm, doanh nghiệp còn phải đối mặt với việc dừng hoạt động toàn bộ nhà máy để khắc phục, gây thiệt hại kinh tế hàng triệu USD và mất uy tín về an toàn lao động.

Cách chọn Single Double Block and Bleed valve chuẩn kỹ thuật

Để chọn được thiết bị ưng ý, hãy sử dụng checklist kỹ thuật sau đây:

• Xác định môi chất: Lưu chất là lỏng, khí hay hỗn hợp? Có chứa tạp chất mài mòn hay không?

• Thông số vận hành: Áp suất làm việc lớn nhất và nhiệt độ cực đại là bao nhiêu?

• Tiêu chuẩn an toàn: Dự án yêu cầu API 6D hay chứng chỉ chống cháy (Fire-safe) API 607?

• Vật liệu làm kín: Chọn Soft Seat (PTFE, Devlon) để kín tuyệt đối hay Metal Seat cho nhiệt độ cao?

• Kiểu vận hành: Tay quay, tay gạt hay tích hợp bộ điều khiển tự động (Actuator)?

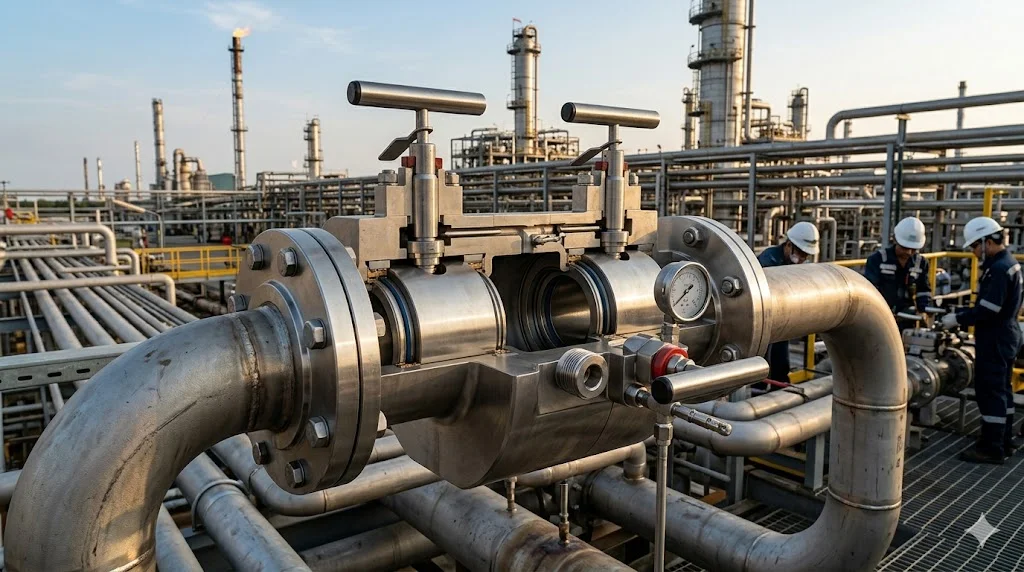

Hướng dẫn sử dụng và bảo trì

Lắp đặt đúng chỉ là bước đầu, duy trì tuổi thọ cho Single Double Block and Bleed valve đòi hỏi quy trình vận hành nghiêm ngặt:

• Quy trình mở: Luôn đóng valve bleed trước khi mở valve block chính để tránh thất thoát áp suất ra môi trường.

• Quy trình đóng: Đóng block valve hoàn toàn, sau đó mới từ từ mở valve bleed để kiểm tra độ kín của seal.

• Bảo trì định kỳ: Kiểm tra rò rỉ tại cổ valve (packing) và các mối nối bích định kỳ 6 tháng một lần.

• Tip chuyên gia: Luôn thực hiện thao tác xả thử (test bleed) trước khi bắt đầu bất kỳ công việc bảo trì nào ở hạ nguồn để đảm bảo valve đang làm việc đúng chức năng của nó.

Giải đáp thắc mắc thường gặp (FAQ)

1. SDBB valve khác DBB valve như thế nào?

SDBB là một thiết bị đơn lẻ với hai bề mặt seal, trong khi DBB truyền thống thường gồm hai valve riêng biệt nối tiếp nhau. SDBB tiết kiệm không gian hơn nhưng DBB cung cấp mức độ cô lập vật lý cao hơn.

2. Khi nào nên dùng SDBB thay vì DBB?

Nên dùng SDBB khi không gian trên pipeline hạn chế, cần giảm trọng lượng cho hệ thống đỡ ống hoặc khi ngân sách dự án yêu cầu sự tối ưu hóa nhưng vẫn cần chức năng block & bleed an toàn.

3. Single Double Block and Bleed valve có thực sự an toàn không?

Có, nó cực kỳ an toàn cho các ứng dụng tiêu chuẩn. Tuy nhiên, với các môi chất cực độc (như khí $H_2S$ nồng độ cao), các chuyên gia thường khuyến nghị dùng hệ thống DBB với hai valve độc lập để có lớp dự phòng vật lý tốt hơn.

4. Có dùng SDBB valve cho hệ thống nước được không?

Hoàn toàn được, nhưng thường không cần thiết vì chi phí của SDBB cao hơn nhiều so với valve thường. Nó chỉ thực sự phát huy giá trị trong các hệ thống áp suất cao hoặc yêu cầu bảo trì thường xuyên mà không muốn dừng dòng chảy.

Kết luận

SDBB valve là một minh chứng cho sự tiến bộ của kỹ thuật cơ khí, mang lại giải pháp cô lập áp suất thông minh, nhỏ gọn và hiệu quả. Việc hiểu đúng bản chất "Single" trong cấu trúc Double Block and Bleed sẽ giúp các kỹ sư đưa ra quyết định đúng đắn, vừa đảm bảo an toàn cho con người, vừa tối ưu hóa chi phí vận hành cho doanh nghiệp.

Đừng để những nhầm lẫn về kỹ thuật gây ra những sự cố đáng tiếc. Hãy lựa chọn thiết bị dựa trên các tiêu chuẩn quốc tế và sự thấu hiểu sâu sắc về hệ thống của mình.
