Van điều chỉnh áp suất: Giải pháp tối ưu hiệu suất và bảo vệ hệ thống công nghiệp

Trong các hệ thống kỹ thuật hiện đại, dù là quy mô dân dụng hay sản xuất công nghiệp, sự ổn định của áp suất luôn là yếu tố sống còn. Bạn hãy tưởng tượng một hệ thống khí nén hoặc mạng lưới cấp nước đang vận hành bình thường, bỗng nhiên áp suất tăng đột ngột vượt ngưỡng kiểm soát. Hệ quả ngay lập tức là các thiết bị downstream bị hư hỏng, đường ống có nguy cơ rạn nứt và tiêu hao năng lượng tăng vọt do hệ thống phải gồng mình chịu tải dư thừa. Những sự cố này không chỉ làm giảm tuổi thọ thiết bị mà còn đẩy chi phí vận hành lên cao khủng khiếp. Giải pháp cốt lõi để giải quyết triệt để vấn đề này nằm ở một thiết bị nhỏ bé nhưng đóng vai trò cực kỳ quan trọng: van điều chỉnh áp suất. Việc hiểu đúng và chọn đúng loại van này chính là chìa khóa để tiết kiệm chi phí bảo trì và đảm bảo an toàn tuyệt đối cho hệ thống của bạn.

Van điều chỉnh áp suất là gì?

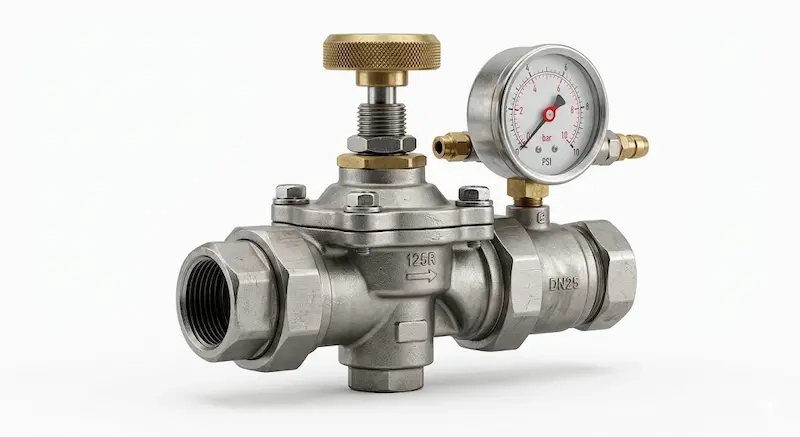

Van điều chỉnh áp suất (Pressure Regulating Valve) là một thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống nhằm mục đích duy trì áp suất đầu ra ổn định tại một giá trị xác định, bất kể sự biến động của áp suất đầu vào hay sự thay đổi của lưu lượng sử dụng. Đây không đơn thuần là một phụ kiện ngăn chặn, mà là một "trạm điều tiết" thông minh giúp hệ thống vận hành trơn tru.

Vai trò của thiết bị này trong công nghiệp cực kỳ đa dạng. Đầu tiên là chức năng bảo vệ hệ thống: nó ngăn chặn các xung lực áp suất có thể phá hủy đồng hồ đo, cảm biến hoặc các máy móc đắt tiền phía sau. Thứ hai, nó giúp tối ưu hiệu suất vận hành bằng cách cung cấp chính xác mức năng lượng (dưới dạng áp suất) mà thiết bị cần, tránh lãng phí. Cuối cùng, thông qua việc ổn định áp lực, van còn giúp kiểm soát lưu lượng gián tiếp, đảm bảo quy trình sản xuất diễn ra đồng nhất và đạt chất lượng cao nhất.

Nguyên lý hoạt động của Pressure Regulating Valve

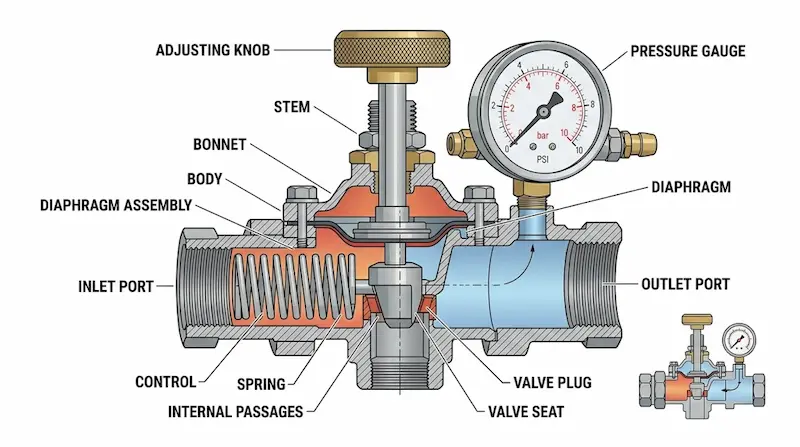

Để hiểu tại sao một thiết bị cơ học không dùng điện lại có thể điều tiết áp suất chính xác đến vậy, chúng ta cần xem xét cấu tạo và cơ chế tự cân bằng của nó. Một chiếc Pressure Regulating Valve tiêu chuẩn thường bao gồm ba thành phần chính: Lò xo điều chỉnh, màng van (diaphragm) và đĩa van.

Nguyên lý vận hành dựa trên sự đối nghịch giữa lực cơ học của lò xo và lực đẩy của áp suất môi chất. Khi bạn siết vít điều chỉnh, lò xo sẽ nén xuống tạo ra một lực đẩy đĩa van mở ra. Lúc này, môi chất (nước, khí, hơi) chảy qua van đến đầu ra. Áp suất đầu ra sẽ tác động ngược trở lại màng van.

Khi áp suất đầu ra vượt quá mức cài đặt, lực này sẽ thắng lực lò xo, đẩy màng van lên và kéo theo đĩa van đóng bớt lại, làm giảm lượng môi chất đi qua. Ngược lại, nếu áp suất đầu ra giảm, lò xo sẽ đẩy đĩa van mở rộng hơn. Quá trình này tạo thành một vòng lặp phản hồi cơ học (feedback loop) liên tục, giúp áp suất luôn giữ được trạng thái cân bằng tự động mà không cần sự can thiệp của con người.

Các loại van điều chỉnh áp suất phổ biến trên thị trường

Tùy thuộc vào mục đích sử dụng và môi trường làm việc, Pressure Regulating Valve được chia thành nhiều dòng chuyên biệt. Việc lựa chọn đúng phân loại sẽ quyết định đến 80% hiệu quả của hệ thống.

Phân loại theo chức năng:

• Van giảm áp (Pressure Reducing Valve - PRV): Phổ biến nhất, dùng để hạ áp suất cao từ nguồn xuống áp suất thấp an toàn cho thiết bị.

• Van giữ áp (Pressure Sustaining Valve): Đảm bảo áp suất phía trước van không bị tụt quá mức yêu cầu.

• Van xả áp (Relief Valve): Thiết bị an toàn, tự động mở để xả môi chất ra ngoài khi áp suất vượt ngưỡng nguy hiểm.

Phân loại theo môi chất và cấu tạo:

• Theo môi chất: Van cho khí nén (thường bằng nhôm hoặc đồng), van cho nước (gang, inox), và van cho hơi nóng (thép chịu nhiệt).

• Theo cách thức vận hành:

  • Direct acting (Tác động trực tiếp): Nhỏ gọn, phản ứng nhanh nhưng công suất lưu lượng vừa phải.

  • Pilot operated (Tác động gián tiếp): Sử dụng một van phụ (pilot) để điều khiển van chính, phù hợp cho các đường ống kích thước lớn và lưu lượng cao.

Những thông số kỹ thuật quan trọng không thể bỏ qua

Khi chọn mua Pressure Regulating Valve, việc sai lệch thông số không chỉ dẫn đến lãng phí mà còn khiến hệ thống hoạt động sai lệch, gây rung chấn hoặc sụt áp cục bộ. Bạn cần đặc biệt lưu tâm đến 5 chỉ số sau:

1. Dải áp suất đầu vào và đầu ra: Hãy chắc chắn rằng van có thể chịu được áp suất tối đa từ nguồn và có dải điều chỉnh phù hợp với nhu cầu đầu ra (ví dụ: đầu vào 10 bar, đầu ra cần chỉnh trong khoảng 2-5 bar).

2. Lưu lượng (Flow rate - Kv/Cv): Đây là thông số quyết định lượng môi chất đi qua van trong một đơn vị thời gian. Chọn van quá nhỏ sẽ gây "nghẽn cổ chai".

3. Kích thước danh định (DN): Phải tương thích với kích thước đường ống hiện tại (DN15, DN50, DN100...).

4. Nhiệt độ làm việc: Môi chất là hơi nóng hay nước lạnh? Mỗi mức nhiệt độ yêu cầu loại vật liệu làm kín (seal) khác nhau.

5. Vật liệu thân van: Đồng dùng cho hệ thống nước dân dụng, Inox cho thực phẩm/hóa chất, và Gang cho các hệ thống công nghiệp nặng.

Sự khác biệt giữa Pressure Regulating Valve và các loại van thông thường

Nhiều người thường nhầm lẫn giữa van điều chỉnh với các loại van khóa như van bi hay van cổng. Tuy nhiên, đây là hai phạm trù hoàn toàn khác nhau về bản chất kỹ thuật.

Các loại van như van bi, van cổng hay van bướm chủ yếu đóng vai trò là thiết bị đóng/mở (On/Off). Chúng không được thiết kế để điều tiết áp suất trong thời gian dài vì khi hé mở (throttling), dòng chảy tốc độ cao sẽ gây hiện tượng xâm thực, làm mòn đĩa van nhanh chóng.

Ngược lại, van điều chỉnh áp suất là một thiết bị điều tiết thông minh. Nó có khả năng tự thay đổi độ mở của cửa van một cách linh hoạt và liên tục để duy trì một thông số đầu ra cố định. Nó hoạt động dựa trên sự thay đổi của hệ thống chứ không đứng yên ở một vị trí cố định như van tay.

Ứng dụng thực tế: Khi nào bạn bắt buộc phải lắp van này?

Nếu hệ thống của bạn thuộc một trong các trường hợp sau, việc lắp đặt Pressure Regulating Valve là yêu cầu bắt buộc:

• Hệ thống khí nén: Các máy công cụ, cánh tay robot chỉ hoạt động ổn định ở áp suất khoảng 5-7 bar, trong khi bình tích áp thường ở mức 10-12 bar.

• Hệ thống cấp nước tòa nhà: Ở các tầng thấp của nhà cao tầng, áp suất nước cực lớn do trọng lực. Nếu không có van giảm áp, vòi nước và thiết bị vệ sinh sẽ bị hỏng, vỡ.

• Hệ thống lò hơi: Kiểm soát áp suất hơi đầu ra là yếu tố then chốt để đảm bảo an toàn cháy nổ và chất lượng nhiệt.

• Nhà máy sản xuất: Đặc biệt trong ngành thực phẩm và dược phẩm, nơi mà áp suất môi chất ảnh hưởng trực tiếp đến công thức và chất lượng sản phẩm cuối cùng.

Case thực tế: Một nhà máy dệt tại Bình Dương từng gặp sự cố hỏng toàn bộ hệ thống cảm biến do áp suất khí nén dao động không ổn định. Sau khi lắp đặt cụm van giảm áp chất lượng cao, tỉ lệ lỗi thiết bị đã giảm hơn 90%.

Những sai lầm thường gặp dẫn đến hỏng hóc

Dù là thiết bị bền bỉ, nhưng Pressure Regulating Valve thường xuyên bị "khai tử" sớm do những sai lầm sau:

• Lắp sai hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến áp suất không thể đẩy màng van, làm van mất tác dụng hoàn toàn.

• Không tính toán áp suất đầu vào: Sử dụng van có định mức áp suất thấp cho đường ống áp suất cực cao dẫn đến nứt vỡ màng van.

• Lắp ngay sau bơm mà không có bình tích (buffer): Các xung động áp suất từ bơm sẽ làm màng van dao động liên tục (hiện tượng hunting), gây mỏi vật liệu và hỏng lò xo.

• Bỏ qua bảo trì định kỳ: Cặn bẩn trong môi chất (đặc biệt là nước) sẽ bám vào đĩa van, khiến van không thể đóng kín hoàn toàn, gây ra hiện tượng áp suất "trôi" (pressure creep).

Checklist: Cách chọn van điều chỉnh áp suất đúng chuẩn chuyên gia

Để chọn được sản phẩm ưng ý, hãy điền vào checklist sau trước khi đặt hàng:

1. Môi chất là gì? (Nước, khí, hơi, hay hóa chất?)

2. Áp suất đầu vào tối đa là bao nhiêu? (Ví dụ: 16 bar)

3. Áp suất đầu ra cần duy trì là bao nhiêu? (Ví dụ: 3 bar)

4. Lưu lượng cần thiết là bao nhiêu m3/h?

5. Kiểu kết nối? (Nối ren cho size nhỏ, nối bích cho size lớn)

6. Vật liệu yêu cầu? (Tùy theo tính ăn mòn của môi chất)

Tip chuyên gia: Một quy tắc vàng khi chọn van là luôn chọn dư tải khoảng 10-20% so với nhu cầu thực tế. Điều này giúp van không phải hoạt động ở trạng thái cận biên, từ đó kéo dài tuổi thọ đáng kể.

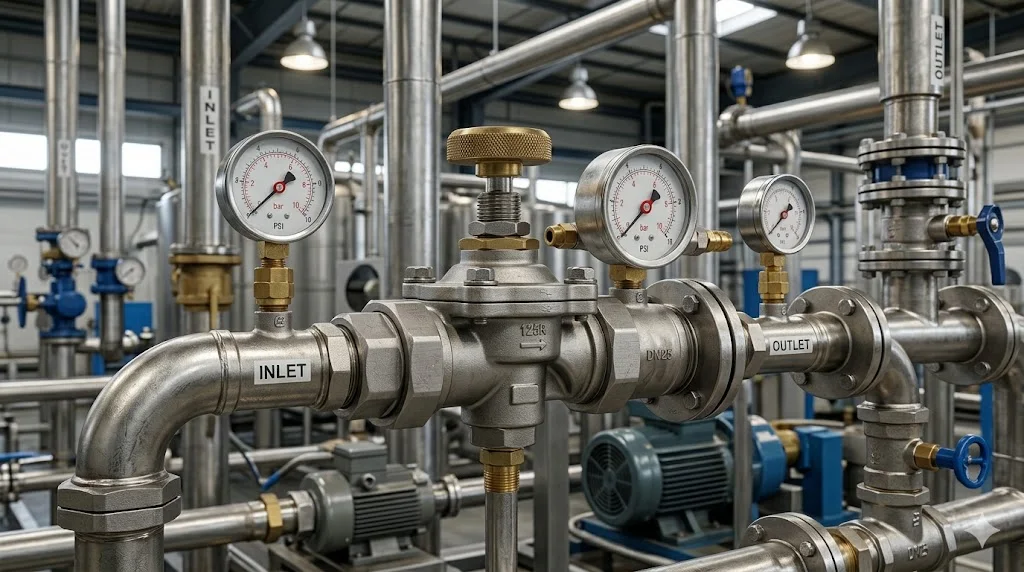

Lưu ý khi lắp đặt và vận hành để đạt độ bền cao nhất

• Vệ sinh đường ống: Trước khi lắp van, hãy thổi sạch bụi bẩn, xỉ hàn trong ống. Đây là "kẻ thù số 1" gây rò rỉ van.

• Lắp kèm lọc y (Y-Strainer): Luôn lắp một chiếc lọc y phía trước van điều chỉnh để ngăn rác thải làm kẹt đĩa van.

• Vị trí lắp đặt: Nên lắp van ở vị trí dễ tiếp cận để thuận tiện cho việc điều chỉnh vít lò xo và bảo trì.

• Theo dõi đồng hồ áp suất: Lắp đồng hồ áp ở cả đầu vào và đầu ra để dễ dàng kiểm soát hiệu quả hoạt động của van.

Giải đáp thắc mắc thường gặp (FAQ)

1. Van điều chỉnh áp suất có khác van giảm áp không?

Thực tế, van giảm áp (PRV) là một loại phổ biến nhất nằm trong nhóm Pressure Regulating Valve. Tuy nhiên, nhóm này còn bao gồm cả van giữ áp và van xả áp.

2. Có thể dùng Pressure Regulating Valve nước cho hệ thống khí nén không?

Không nên. Cấu tạo màng van và vật liệu làm kín của van nước và van khí rất khác nhau. Sử dụng sai môi chất có thể gây rò rỉ hoặc hỏng van nhanh chóng.

3. Bao lâu thì cần bảo trì van một lần?

Tùy vào độ sạch của môi chất, thông thường là từ 3–6 tháng. Nếu dùng cho nước cứng hoặc khí nén có nhiều dầu, tần suất cần dày hơn.

4. Van này có cần dùng điện để hoạt động không?

Đa số các dòng van điều chỉnh áp suất công nghiệp hiện nay hoạt động hoàn toàn bằng cơ học, dựa trên sự cân bằng lực, nên không cần cấp nguồn điện.

Kết luận

Van điều chỉnh áp suất không chỉ là một phụ kiện, mà là "người gác cổng" tận tụy bảo vệ toàn bộ tài sản kỹ thuật của doanh nghiệp. Việc đầu tư vào một chiếc van chất lượng, phù hợp với thông số kỹ thuật sẽ giúp bạn tiết kiệm chi phí năng lượng, giảm thiểu thời gian dừng máy và kéo dài tuổi thọ cho các thiết bị đắt tiền phía sau.

Nếu bạn đang băn khoăn chưa biết model nào phù hợp nhất cho hệ thống của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn chuyên sâu và nhận báo giá ưu đãi nhất.
