Cách Lắp Van 1 Chiều Lò Xo Đúng Kỹ Thuật: Hướng Dẫn Chi Tiết Từ Chuyên Gia

Trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC) hay khí nén, van 1 chiều lò xo đóng vai trò như một "người gác cổng" thầm lặng nhưng cực kỳ quan trọng. Nhiệm vụ của nó rất đơn giản nhưng sống còn: chỉ cho phép dòng lưu chất đi theo một hướng duy nhất và ngăn chặn triệt để hiện tượng chảy ngược. Tuy nhiên, một thực tế đáng lo ngại là rất nhiều kỹ thuật viên vẫn mắc lỗi trong cách lắp van 1 chiều lò xo, đặc biệt là lắp ngược chiều dòng chảy hoặc không hiểu rõ lực đàn hồi của lò xo bên trong.

Việc lắp đặt sai không chỉ khiến hệ thống bị tắc nghẽn mà còn gây ra hiện tượng búa nước (water hammer), dẫn đến vỡ đường ống hoặc cháy máy bơm do áp lực phản hồi đột ngột. Để đảm bảo vận hành an toàn và hiệu quả, việc nắm vững cấu tạo và cách lắp van 1 chiều lò xo đúng chuẩn là yêu cầu bắt buộc đối với bất kỳ ai làm việc trong ngành cơ điện. Bài viết này sẽ phân tích từ kiến thức nền tảng đến kỹ thuật chuyên sâu để giúp bạn thực hiện công việc này một cách hoàn hảo nhất.

Van 1 chiều lò xo là gì?

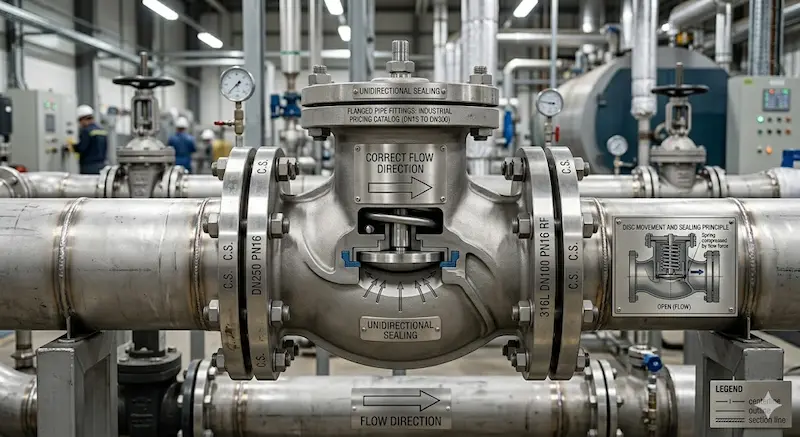

Van 1 chiều lò xo (Spring check valve) là thiết bị cơ khí được thiết kế để bảo vệ đường ống và các thiết bị liên quan bằng cách ngăn chặn dòng chảy ngược. Điểm khác biệt cốt yếu của dòng van này nằm ở bộ phận lò xo trợ lực. Khi không có dòng chảy, lực đàn hồi của lò xo sẽ ép chặt đĩa van vào ghế van (valve seat), tạo ra một rào cản kín khít tuyệt đối.

Tại thị trường Việt Nam, van 1 chiều lò xo được ứng dụng rộng rãi từ các hệ thống nước dân dụng trong nhà cao tầng đến các khu công nghiệp quy mô lớn. Vai trò của nó không chỉ đơn thuần là chặn dòng nước mà còn là lá chắn bảo vệ máy bơm khỏi áp lực hồi, giúp duy trì áp suất ổn định trong toàn bộ mạng lưới đường ống. Với thiết kế nhỏ gọn, loại van này có thể lắp đặt ở nhiều vị trí khác nhau mà vẫn đảm bảo độ bền cao.

Nguyên lý hoạt động của van 1 chiều lò xo

Cơ chế vận hành của van dựa trên nguyên tắc “pressure-based automatic shut-off” (tự động ngắt dựa trên áp suất). Quy trình này diễn ra hoàn toàn tự động mà không cần tác động từ con người hay nguồn năng lượng bên ngoài:

• Khi có áp lực dòng chảy: Lưu chất (nước, khí, dầu) đi vào cửa van với áp lực đủ lớn để thắng được lực cản của lò xo. Lúc này, lò xo bị nén lại, đẩy đĩa van rời khỏi ghế van, tạo khoảng trống cho dòng chảy đi qua dễ dàng.

• Khi ngừng áp lực hoặc dòng chảy yếu đi: Ngay khi áp lực phía trước giảm xuống dưới mức ngưỡng của lò xo, hoặc xuất hiện dòng chảy ngược, lò xo sẽ ngay lập tức bung ra. Nó đẩy đĩa van trở lại vị trí ban đầu, ép chặt vào ghế van để chặn đứng dòng chảy.

Insight chuyên gia: Tại sao nên dùng loại lò xo thay vì dạng cánh lật truyền thống? Lò xo giúp phản hồi đóng van nhanh hơn rất nhiều. Điều này đặc biệt quan trọng trong các hệ thống có sự thay đổi áp suất đột ngột, giúp triệt tiêu hiện tượng rung lắc và tiếng ồn trong đường ống.

Các loại van 1 chiều lò xo phổ biến hiện nay

Việc lựa chọn đúng loại van là bước đầu tiên trong cách lắp van 1 chiều lò xo hiệu quả. Tùy vào yêu cầu kỹ thuật mà chúng ta phân loại như sau:

Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Thường dùng cho các đường ống nhỏ (dưới DN50), lắp đặt nhanh chóng, phù hợp cho dân dụng và hệ thống máy nén khí.

• Kết nối mặt bích (Flanged): Dành cho đường ống kích thước lớn, chịu áp lực cực cao và yêu cầu độ chắc chắn tuyệt đối.

Phân loại theo vật liệu

• Inox 304/316: Khả năng chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm hoặc nước mặn.

• Đồng (Brass/Bronze): Phổ biến nhất trong hệ thống cấp nước gia đình và HVAC.

• Thép: Chịu nhiệt độ và áp suất cao trong các nhà máy công nghiệp nặng.

Phân loại theo cấu trúc

• Inline spring check valve: Thiết kế thẳng hàng, dòng chảy đi xuyên tâm.

• Piston type: Sử dụng piston thay vì đĩa phẳng, tăng độ kín và độ bền khi hoạt động liên tục.

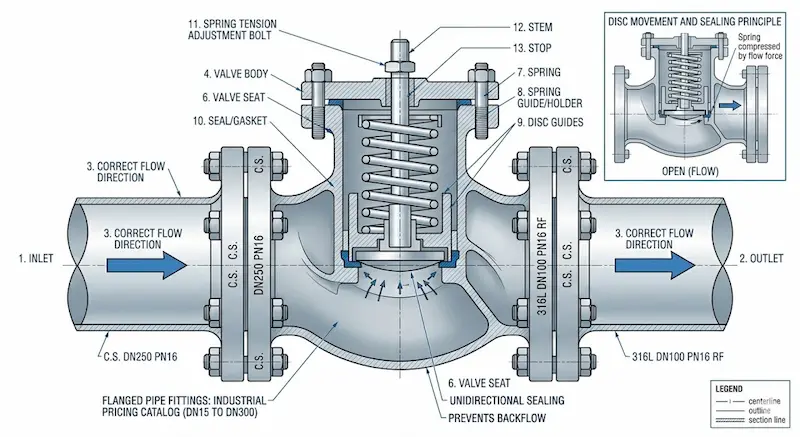

Thông số kỹ thuật cần biết trước khi lắp đặt

Để áp dụng đúng cách lắp van 1 chiều lò xo, bạn phải đọc hiểu các thông số ghi trên thân van:

1. Áp suất làm việc (PN/Class): Ví dụ PN16 nghĩa là van chịu được áp suất tối đa 16 bar. Nếu áp suất hệ thống cao hơn, lò xo có thể bị gãy hoặc thân van bị nứt.

2. Kích thước danh định (DN): Phải tương thích hoàn toàn với kích thước đường ống (DN15, DN25, DN100...).

3. Hướng dòng chảy (Flow direction arrow): Đây là thông số quan trọng nhất. Trên thân van luôn có một mũi tên đúc nổi chỉ hướng dòng chảy cho phép.

4. Vật liệu lò xo: Lò xo inox 316 thường được ưu tiên để tránh tình trạng rỉ sét gây kẹt van sau một thời gian sử dụng.

So sánh van 1 chiều lò xo với các loại van khác

Tại sao van lò xo lại được ưu tiên trong các hệ thống đòi hỏi độ chính xác cao?

• So với van 1 chiều cánh lật (Swing check valve): Van cánh lật dựa vào trọng lực để đóng, nên thường chỉ lắp ngang. Van lò xo có thể lắp ở mọi tư thế (ngang, đứng, chéo). Hơn nữa, lực hồi từ lò xo giúp đóng van tức thì, giảm thiểu tối đa hiện tượng búa nước gây hại cho hệ thống.

• So với van bi 1 chiều (Ball check valve): Van bi thường dùng cho chất lỏng có độ nhớt cao hoặc chứa rác. Tuy nhiên, trong hệ thống áp lực cao và cần sự ổn định, van lò xo vượt trội hơn nhờ cơ chế hướng tâm chính xác, ít bị rung dòng (vibration) khi dòng chảy ở tốc độ cao.

Ứng dụng thực tế của van 1 chiều lò xo

Sự đa dạng về vật liệu và thiết kế giúp van 1 chiều lò xo có mặt trong nhiều lĩnh vực:

• Hệ thống máy bơm nước: Lắp ở đầu ra của bơm để ngăn nước chảy ngược làm hỏng cánh bơm khi dừng đột ngột.

• Máy nén khí: Ngăn khí nén từ bình chứa quay ngược lại đầu nén, giúp bảo vệ motor.

• Hệ thống PCCC: Đảm bảo áp suất trong đường ống luôn ổn định, sẵn sàng ứng cứu khi có sự cố.

• HVAC công nghiệp: Điều phối dòng nước nóng/lạnh trong các tòa nhà mà không bị lẫn dòng.

Những sai lầm thường gặp khi lắp đặt

Dù bạn có kinh nghiệm, những lỗi nhỏ sau đây vẫn có thể khiến việc thực hiện cách lắp van 1 chiều lò xo trở nên vô nghĩa:

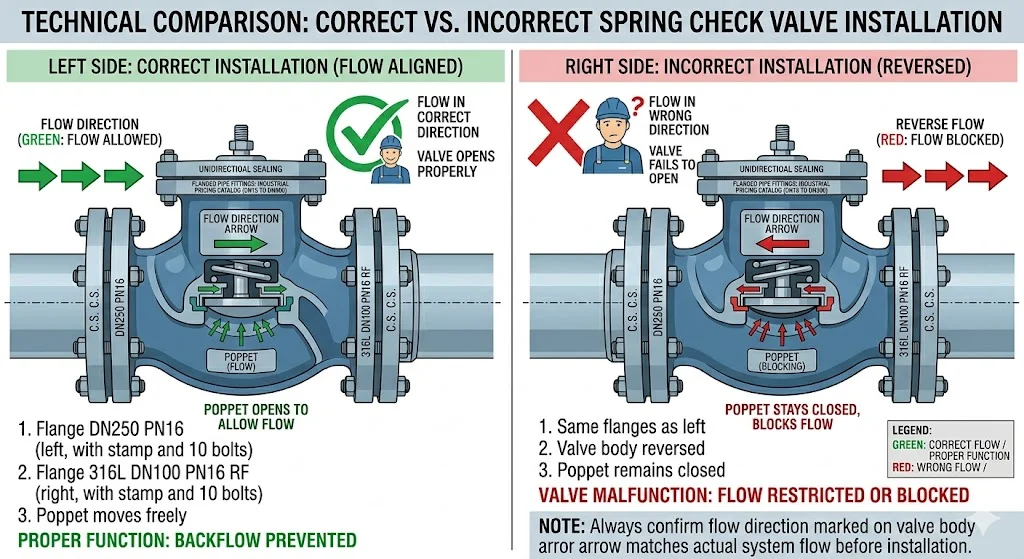

• Lắp ngược chiều mũi tên: Đây là sai lầm phổ biến nhất khiến lưu chất không thể lưu thông, tạo ra áp suất ảo gây hỏng đồng hồ áp hoặc cháy bơm.

• Không vệ sinh đường ống: Cát, đá, xỉ hàn sót lại trong ống sẽ kẹt vào giữa đĩa van và ghế van, khiến van không thể đóng kín.

• Dùng sai vật liệu: Dùng van đồng cho hóa chất ăn mòn sẽ khiến lò xo bị hỏng chỉ sau vài tuần.

• Bỏ qua áp suất mở (Cracking Pressure): Lò xo quá cứng trong khi áp lực bơm yếu sẽ khiến van không thể mở hết hành trình, gây sụt áp nghiêm trọng.

Cách lắp van 1 chiều lò xo đúng kỹ thuật

Để hệ thống vận hành trơn tru, hãy tuân thủ quy trình cách lắp van 1 chiều lò xo theo các bước chuyên gia dưới đây:

Bước 1: Chuẩn bị và kiểm tra

• Kiểm tra tình trạng van: Đảm bảo lò xo còn đàn hồi tốt, đĩa van không bị kẹt.

• Xác định chiều dòng chảy của hệ thống và đối chiếu với mũi tên trên thân van.

Bước 2: Vệ sinh hệ thống

• Thổi sạch bụi bẩn, mạt sắt bên trong đường ống nơi dự định lắp van.

Bước 3: Tiến hành lắp đặt

• Đối với van ren: Sử dụng băng tan (cao su non) quấn vừa đủ theo chiều ren để đảm bảo độ kín. Không nên quấn quá dày gây nứt cổ van khi siết.

• Đối với van mặt bích: Đặt gioăng làm kín ( gasket) vào giữa hai mặt bích. Siết bu lông đối xứng theo hình sao để lực ép được phân bổ đều.

Bước 4: Kiểm tra và vận hành thử

• Mở bơm từ từ để kiểm tra xem van có mở và đóng êm ái không.

• Quan sát các mối nối xem có bị rò rỉ lưu chất hay không.

Lưu ý quan trọng khi lắp đặt và bảo trì

Bên cạnh việc thực hiện đúng các bước, bạn cần lưu ý:

1. Vị trí lắp đặt: Tránh lắp van ngay sát nguồn rung mạnh như đầu máy nén khí nếu không có khớp nối mềm, vì rung động liên tục có thể làm mỏi lò xo.

2. Lực siết vừa đủ: Thân van lò xo (đặc biệt là bằng đồng hoặc inox đúc mỏng) có thể bị nứt nếu bạn dùng mỏ lết quá lớn hoặc lực siết quá đà.

3. Bảo trì định kỳ: Ít nhất 6 tháng một lần, nên tháo van để kiểm tra độ đàn hồi của lò xo và vệ sinh các cặn bẩn bám trên đĩa van.

FAQ – Giải đáp thắc mắc về lắp đặt van 1 chiều lò xo

1. Van 1 chiều lò xo có lắp đứng được không?

 Hoàn toàn được. Đây là ưu điểm lớn nhất của nó. Tuy nhiên, bạn phải đảm bảo hướng mũi tên hướng lên trên (theo chiều dòng chảy đi lên) để lực trọng trường không gây cản trở quá nhiều cho lò xo.

2. Nếu cách lắp van 1 chiều lò xo ngược lại sẽ xảy ra chuyện gì?

 Hệ thống sẽ bị chặn hoàn toàn. Nếu là hệ thống bơm, áp suất sẽ tăng cao đột ngột phía trước van, có thể gây nổ ống hoặc cháy motor máy bơm do bị quá tải (overload).

3. Làm sao để biết lò xo bên trong đã bị hỏng?

 Dấu hiệu dễ thấy nhất là van vẫn cho dòng chảy ngược đi qua (nghe tiếng nước chảy hoặc áp suất bị tụt) hoặc van phát ra tiếng kêu "cạch cạch" liên tục khi dòng chảy đi qua.

Kết luận

Thực hiện đúng cách lắp van 1 chiều lò xo không chỉ là công việc kỹ thuật đơn thuần, mà là giải pháp bảo vệ tài sản và tính mạng con người trong vận hành công nghiệp. Một chiếc van nhỏ bé nếu được lắp đặt sai hướng có thể dẫn đến thảm họa cho cả một hệ thống lớn. Hãy luôn ghi nhớ: Kiểm tra chiều mũi tên – Vệ sinh đường ống – Siết lực vừa đủ.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn sâu sắc và kỹ năng thực tế để xử lý van 1 chiều lò xo một cách chuyên nghiệp nhất.
