Flanged Ball Valve Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp Áp Lực Cao

Trong môi trường vận hành công nghiệp, việc kiểm soát dòng chảy đòi hỏi sự chính xác tuyệt đối và độ an toàn khắt khe. Hãy tưởng tượng một hệ thống đường ống dẫn hóa chất hoặc hơi nóng gặp sự cố rò rỉ chỉ vì một khớp nối không chịu nổi áp lực. Để giải quyết bài toán đóng/mở nhanh, kín khít và chịu tải lớn, flanged ball valve (van bi mặt bích ) xuất hiện như một tiêu chuẩn vàng.

Tuy nhiên, thị trường hiện nay có vô số chủng loại từ van ren, wafer đến lug, khiến việc lựa chọn trở nên phức tạp. Nếu chọn sai tiêu chuẩn mặt bích hoặc vật liệu không tương thích, hậu quả không chỉ là lãng phí chi phí mà còn là nguy cơ mất an toàn hệ thống. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn flanged ball valve để giúp doanh nghiệp tối ưu hóa hiệu suất vận hành.

Flanged Ball Valve là gì?

Flanged ball valve (van bi mặt bích) là dòng van công nghiệp sử dụng một quả bi rỗng, có lỗ xuyên tâm để kiểm soát dòng chảy, kết nối với đường ống thông qua các mặt bích (flanges). Khác với các dòng van ren (threaded) thường dùng cho kích thước nhỏ, kiểu kết nối "flanged" cho phép van chịu được áp lực lớn và rung động mạnh trong môi trường công nghiệp nặng.

Về cơ bản, cụm từ van bi mặt bích được cấu thành từ hai đặc điểm kỹ thuật chính:

• Ball valve (Van bi): Cơ chế đóng mở bằng cách xoay viên bi một góc 90 độ.

• Flanged (Mặt bích): Kiểu kết nối bằng bu lông thông qua các lỗ trên vành van và vành ống.

Trong các nhà máy lọc dầu, hệ thống xử lý nước và khu công nghiệp hiện đại, loại van này đóng vai trò là "chốt chặn" quan trọng, đảm bảo dòng lưu chất được ngắt hoàn toàn hoặc lưu thông ổn định mà không gây sụt áp đáng kể.

Cấu tạo và nguyên lý hoạt động của van bi mặt bích

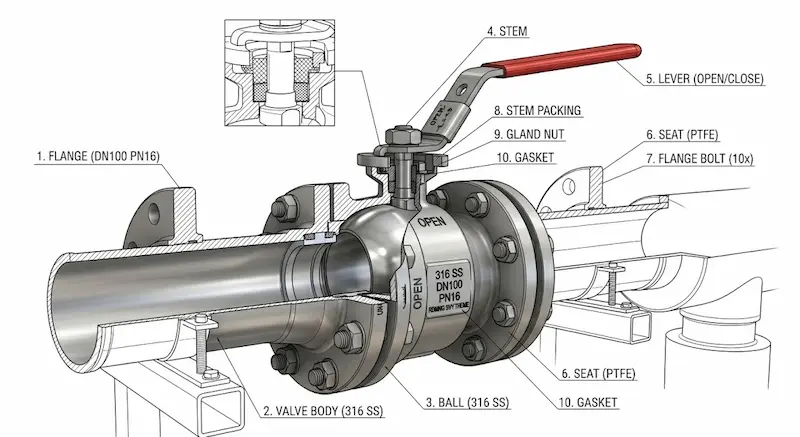

Để hiểu tại sao van bi mặt bích lại bền bỉ đến vậy, chúng ta cần bóc tách các bộ phận cấu thành nên một chỉnh thể thống nhất:

1. Thân van (Body): Thường được đúc từ thép, inox hoặc gang, bao bọc và bảo vệ các chi tiết bên trong.

2. Bi van (Ball): Trái tim của hệ thống, thường làm từ thép không gỉ mài nhẵn, có lỗ xuyên tâm để dòng chảy đi qua.

3. Bộ phận làm kín (Seat/Gasket): Thường là PTFE hoặc RPTFE, giúp ngăn chặn rò rỉ khi van ở trạng thái đóng.

4. Trục van (Stem): Kết nối bi van với bộ phận điều khiển (tay gạt hoặc bộ truyền động).

5. Mặt bích (Flanges): Hai đầu kết nối giúp cố định van vào đường ống bằng bu lông.

Nguyên lý hoạt động:

Van vận hành theo cơ chế "quarter-turn" (xoay 1/4 vòng). Khi tay gạt hoặc bộ truyền động xoay trục van 90 độ, quả bi sẽ xoay theo. Nếu lỗ xuyên tâm trùng với chiều đường ống, van mở. Khi xoay ngược lại, mặt kín của quả bi sẽ chặn đứng dòng lưu chất. Cơ chế này cho phép đóng mở cực nhanh, giảm thiểu rủi ro trong các tình huống khẩn cấp.

Phân loại Flanged Ball Valve chuyên sâu

Việc phân loại đúng giúp kỹ sư xác định được thiết bị phù hợp nhất với ngân sách và yêu cầu kỹ thuật:

Theo cấu tạo thân van (Số mảnh)

• 1PC (Một thân): Thiết kế nguyên khối, hạn chế tối đa rò rỉ nhưng lỗ chảy thường bị thu nhỏ (reduced bore).

• 2PC (Hai mảnh): Phổ biến nhất, dễ lắp đặt và sửa chữa.

• 3PC (Ba mảnh): Cho phép tháo rời phần thân giữa để bảo trì mà không cần tháo mặt bích khỏi đường ống.

Theo tiêu chuẩn kết nối

Đây là phần cực kỳ quan trọng để đảm bảo van khớp với đường ống có sẵn:

• ANSI/ASME: Tiêu chuẩn Mỹ (Class 150, 300, 600...).

• JIS: Tiêu chuẩn Nhật Bản (10K, 20K...).

• DIN: Tiêu chuẩn Đức/Châu Âu (PN10, PN16, PN40...).

Theo thiết kế lỗ hổng (Bore)

• Full Bore: Đường kính lỗ bi bằng đúng đường kính ống, không gây sụt áp, phù hợp cho hệ thống cần làm sạch bằng thiết bị pigging.

• Reduced Bore: Lỗ bi nhỏ hơn một cấp so với đường ống, giá thành rẻ hơn và dùng cho các ứng dụng không quá khắt khe về lưu lượng.

Thông số kỹ thuật quan trọng cần lưu ý

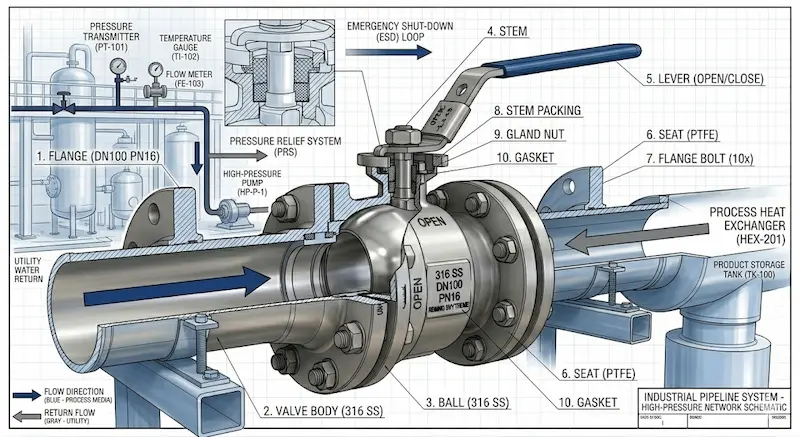

Khi đọc datasheet của van bi mặt bích bạn cần đặc biệt chú ý đến 5 chỉ số cốt lõi:

• Áp suất làm việc (Pressure Rating): Ký hiệu là PN (bar) hoặc Class (lb). Ví dụ: Class 150 phù hợp cho áp suất trung bình, trong khi Class 600 dùng cho áp lực cực cao.

• Nhiệt độ hoạt động: Quyết định bởi vật liệu gioăng làm kín. PTFE thông thường chịu được tối đa khoảng 180°C, nếu cao hơn cần dùng Metal Seat (gioăng kim loại).

• Kích thước danh định (DN/Inch): Từ DN15 đến các kích thước khổng lồ như DN500.

• Vật liệu thân van: Inox 304/316 chống ăn mòn hóa chất; Thép carbon (WCB) chịu áp lực tốt nhưng dễ gỉ sét; Gang dùng cho hệ thống nước dân dụng.

• Tiêu chuẩn mặt bích: Phải trùng khớp hoàn toàn với mặt bích trên ống để tránh tình trạng "lệch tâm bu lông".

So sánh van bi mặt bích với các loại van khác

Tại sao không dùng van ren hay van bướm cho mọi vị trí? Câu trả lời nằm ở tính chuyên dụng.

Insight chuyên gia: Lý do các hệ thống công nghiệp ưu tiên van bi mặt bích là vì khả năng dễ bảo trì. Bạn chỉ cần tháo bu lông để nhấc van ra khỏi hệ thống, thay vì phải cắt ống hoặc tháo vặn phức tạp như van ren.

Ứng dụng thực tế của van bi mặt bích

Sự linh hoạt về vật liệu khiến dòng van này xuất hiện trong hầu hết các lĩnh vực trọng yếu:

• Ngành dầu khí: Kiểm soát dòng chảy dầu thô và khí đốt dưới áp suất cực lớn.

• Nhà máy hóa chất: Sử dụng các dòng van inox 316 để chống lại sự ăn mòn của axit và kiềm.

• Xử lý nước: Trong các đường ống cấp nước đô thị hoặc xử lý nước thải công nghiệp.

• Hệ thống HVAC: Điều khiển nước lạnh hoặc nước nóng trong các tòa nhà lớn, trung tâm thương mại.

• Công nghiệp hơi nóng (Steam): Nhờ khả năng đóng kín tuyệt đối, ngăn chặn thất thoát nhiệt năng.

Khi nào doanh nghiệp nên đầu tư van bi mặt bích?

Đừng chỉ nhìn vào giá thành ban đầu. Hãy chọn van bi mặt bích khi:

1. Đường ống lớn hơn DN50: Lúc này van ren không còn đảm bảo độ chắc chắn.

2. Yêu cầu độ kín tuyệt đối: Nếu sự rò rỉ có thể gây cháy nổ hoặc nhiễm độc môi trường.

3. Môi trường khắc nghiệt: Nơi có sự thay đổi nhiệt độ đột ngột hoặc áp suất tăng cao bất thường.

4. Cần tự động hóa: Van mặt bích có bệ gắn (mounting pad) rất thuận tiện để lắp thêm bộ điều khiển điện hoặc khí nén.

Những sai lầm "chết người" khi chọn mua van

Nhiều doanh nghiệp phải trả giá đắt do thiếu kinh nghiệm khi mua flanged ball valve :

• Nhầm lẫn tiêu chuẩn mặt bích: Mua van tiêu chuẩn JIS (Nhật) lắp vào ống tiêu chuẩn ANSI (Mỹ). Kết quả là lỗ bu lông không khớp, không thể lắp đặt.

• Sai lệch vật liệu làm kín: Dùng gioăng PTFE cho môi trường nhiệt độ quá cao dẫn đến chảy gioăng, gây kẹt van.

• Bỏ qua hệ số lưu lượng (Cv): Chọn van lỗ thu nhỏ (Reduced bore) cho hệ thống cần lưu lượng tối đa làm giảm hiệu suất bơm.

• Ưu tiên giá rẻ: Mua các loại van gang kém chất lượng cho hệ thống hóa chất, dẫn đến thân van bị ăn mòn thủng chỉ sau vài tháng.

Checklist lựa chọn van bi mặt bích chuẩn xác

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ các bước sau:

• Môi trường lưu chất là gì? (Nước, khí, hóa chất ăn mòn, hay thực phẩm sạch?)

• Áp suất tối đa và nhiệt độ tối đa là bao nhiêu?

• Tiêu chuẩn mặt bích hiện tại của đường ống? (ANSI, JIS, hay DIN?)

• Kích thước đường ống chính xác (DN)?

• Cần vận hành bằng tay hay tự động?

• Yêu cầu về giấy phép/chứng chỉ? (CO, CQ, chứng chỉ chống cháy API 607...)

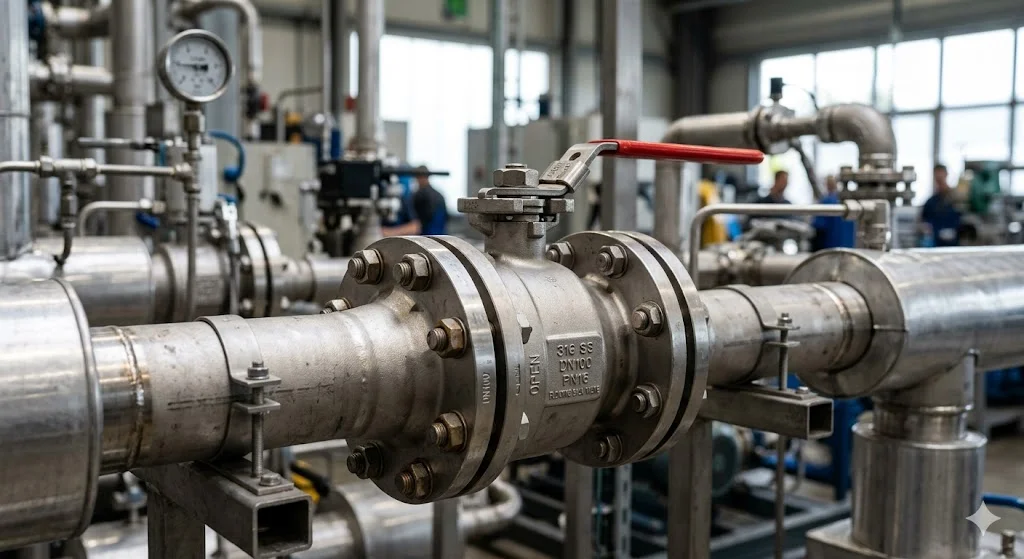

Lưu ý quan trọng khi lắp đặt và vận hành

Lắp đặt đúng kỹ thuật quyết định 50% tuổi thọ của van:

• Siết bu lông đối xứng: Không siết chặt một bên ngay lập tức. Hãy siết theo hình sao hoặc đối chéo để mặt bích ép đều vào gioăng.

• Làm sạch đường ống: Các mạt sắt, xỉ hàn sót lại có thể làm trầy xước quả bi hoặc rách gioăng khi van đóng mở lần đầu.

• Kiểm tra định kỳ: Sau 6-12 tháng, cần kiểm tra độ kín của bộ đệm (packing) ở trục van để tránh hiện tượng rò rỉ ngược lên tay gạt.

FAQ – Những câu hỏi thường gặp

1. Flanged ball valve khác gì so với van bi thông thường?

Thực tế, nó là một loại van bi nhưng có kiểu kết nối mặt bích ở hai đầu. Van bi thông thường có thể dùng nối ren, hàn hoặc socket, thường dùng cho dân dụng. Van mặt bích dùng cho công nghiệp nặng.

2. Van này có dùng cho hệ thống hơi nóng được không?

Có thể. Tuy nhiên, bạn phải chọn vật liệu thân thép/inox và gioăng làm kín chịu nhiệt (như Graphite hoặc RPTFE đặc biệt) để đảm bảo không bị biến dạng dưới nhiệt độ cao.

3. Tại sao giá van bi mặt bích lại cao hơn các loại van khác?

Do lượng vật liệu đúc thân van lớn hơn, quy trình gia công mặt bích đòi hỏi độ chính xác cao và khả năng chịu áp lực, độ bền cơ học vượt trội hơn hẳn.

Kết luận

Việc lựa chọn flanged ball valve không đơn thuần là mua một thiết bị đóng ngắt, mà là đầu tư cho sự an toàn và ổn định của toàn bộ dây chuyền sản xuất. Với ưu điểm về độ kín, khả năng chịu áp và tính linh hoạt trong bảo trì, đây chính là giải pháp tối ưu cho mọi hệ thống công nghiệp hiện đại.

Hy vọng những phân tích chuyên sâu trên đã giúp bạn có cái nhìn toàn diện để đưa ra quyết định mua sắm đúng đắn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về flanged ball valve !
