2 Ball Valve: Cẩm Nang Toàn Diện Từ A-Z Cho Kỹ Sư Và Nhà Quản Lý Dự Án

Trong thế giới của các thiết bị kiểm soát dòng chảy, 2 ball valve (van bi kích thước 2 inch) được ví như "xương sống" của các hệ thống đường ống công nghiệp và dân dụng. Dù bạn đang vận hành một nhà máy hóa chất quy mô lớn, quản lý hệ thống phòng cháy chữa cháy của một tòa cao ốc, hay đơn giản là lắp đặt hệ thống tưới tiêu nông nghiệp, việc hiểu rõ và lựa chọn đúng loại van bi 2 inch là yếu tố quyết định sự thành bại của dự án.

Tuy nhiên, thực tế cho thấy rất nhiều nhà thầu và đơn vị thu mua vẫn đang mắc phải những sai lầm sơ đẳng: chọn van dựa trên giá rẻ mà quên mất áp suất định danh, hoặc nhầm lẫn giữa các tiêu chuẩn kết nối mặt bích. Những sai lầm này không chỉ dẫn đến tình trạng rò rỉ lưu chất gây lãng phí mà còn tiềm ẩn nguy cơ cháy nổ, mất an toàn lao động và làm đình trệ toàn bộ dây chuyền sản xuất.

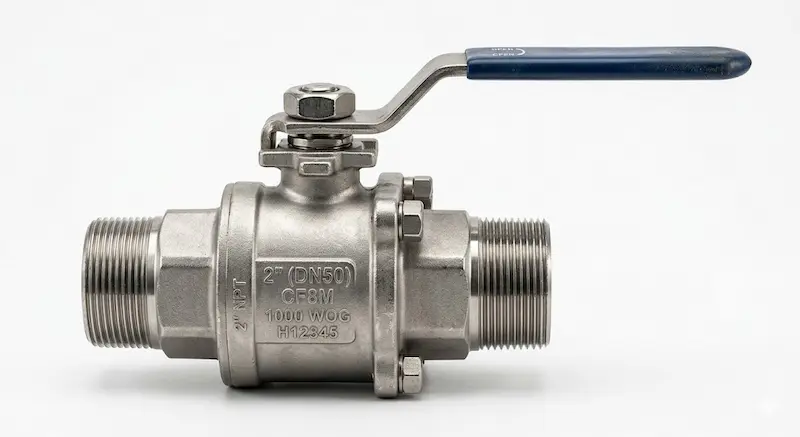

Định nghĩa và Bản chất kỹ thuật của 2 Ball Valve

Ball Valve là gì?

Thuật ngữ van bi dùng để chỉ loại van bi có đường kính danh nghĩa (Nominal Diameter) là 2 inch. Trong hệ đo lường metric phổ biến tại Việt Nam, nó tương đương với DN50 (Đường kính danh nghĩa 50mm).

Cần lưu ý rằng kích thước 2 inch không phải là đường kính ngoài của ống, mà là thông số định danh. Đối với ống thép tiêu chuẩn, một chiếc van bi 2 inch sẽ kết nối với ống có đường kính ngoài xấp xỉ 60.3mm. Đây là kích thước "điểm ngọt" (sweet spot) trong ngành nước và chất lỏng, vì nó đủ lớn để tải lưu lượng cao nhưng vẫn đủ nhỏ gọn để thao tác thủ công bằng tay gạt mà không cần đến các bộ trợ lực quá phức tạp.

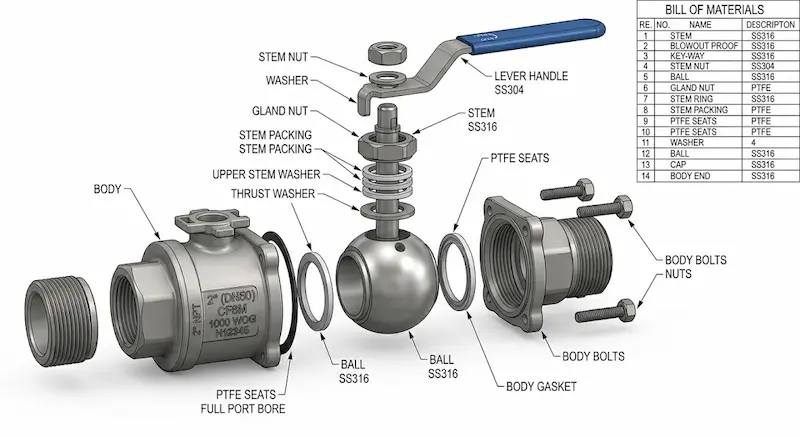

Cấu tạo chi tiết: Không chỉ là một quả cầu

Để hiểu tại sao van bi lại hoạt động hiệu quả, chúng ta cần bóc tách 5 bộ phận cốt lõi của nó:

1. Thân van (Body): Là lớp vỏ chịu lực chính. Thân van phải được đúc hoặc rèn từ các vật liệu chịu được áp suất bên trong và tác động môi trường bên ngoài.

2. Bi van (Ball): Một quả cầu kim loại (hoặc nhựa) có khoét lỗ xuyên tâm. Khi lỗ này nằm song song với đường ống, van mở; khi vuông góc, van đóng. Độ bóng của bi van quyết định trực tiếp đến độ bền của gioăng.

3. Trục van (Stem): Thanh kim loại truyền momen xoắn từ tay gạt xuống bi van. Đây là nơi thường xảy ra rò rỉ nếu bộ phận làm kín (packing) không tốt.

4. Gioăng làm kín (Seat & Seals): Thường làm từ các vật liệu polymer như PTFE (Teflon), RPTFE hoặc EPDM. Gioăng đóng vai trò tạo ra sự kín khít tuyệt đối, ngăn không cho lưu chất đi qua khi van ở trạng thái đóng.

5. Bộ điều khiển (Actuation): Đơn giản nhất là tay gạt (lever handle). Tuy nhiên, với các hệ thống tự động, bộ phận này có thể là đầu điều khiển điện (Electric Actuator) hoặc đầu khí nén (Pneumatic Actuator).

Nguyên lý vận hành Quarter-Turn

2 ball valve thuộc nhóm van xoay 1/4 vòng. Điều này có nghĩa là bạn chỉ cần xoay trục van một góc 90 độ để chuyển trạng thái từ đóng hoàn toàn sang mở hoàn toàn. Cơ chế này mang lại ưu thế tuyệt đối về tốc độ so với van cửa (gate valve) – vốn đòi hỏi phải xoay tay quay nhiều vòng để nâng lá van lên.

Phân loại chuyên sâu: Cách thế giới vận hành van bi

Trong danh mục 2 ball valve, sự đa dạng về chủng loại có thể khiến người mới bắt đầu cảm thấy choáng ngợp. Chúng ta sẽ phân loại dựa trên 3 tiêu chí quan trọng nhất:

Phân loại theo vật liệu chế tạo

Vật liệu là yếu tố đầu tiên quyết định giá thành và môi trường sử dụng của van:

• Van bi Inox (Stainless Steel - SS304, SS316):

  • Đặc điểm: Chống ăn mòn tuyệt vời, chịu nhiệt tốt, vẻ ngoài thẩm mỹ cao.

  • Ứng dụng: Ngành thực phẩm, dược phẩm, hóa chất và các hệ thống nước sạch yêu cầu tiêu chuẩn vệ sinh khắt khe. SS316 đặc biệt ưu việt trong môi trường biển hoặc axit nhẹ.

• Van bi Đồng (Brass/Bronze):

  • Đặc điểm: Giá thành phải chăng, dẫn nhiệt tốt, chống oxy hóa trong môi trường nước thông thường.

  • Ứng dụng: Hệ thống cấp thoát nước dân dụng, khí nén, hệ thống HVAC (điều hòa không khí).

• Van bi Nhựa (PVC, UPVC, CPVC, PPH):

  • Đặc điểm: Trọng lượng siêu nhẹ, kháng hóa chất tuyệt đối với các loại axit mạnh, kiềm.

  • Ứng dụng: Xử lý nước thải, bể bơi, nhà máy điện phân.

• Van bi Thép (Carbon Steel - WCB, A105):

  • Đặc điểm: Chịu được áp suất cực cao và nhiệt độ lớn.

  • Ứng dụng: Ngành dầu khí, hơi nóng (steam), năng lượng.

Phân loại theo cấu tạo thân van (Body Design)

Đây là kiến thức quan trọng cho việc bảo trì lâu dài:

• 1-Piece (Van bi 1 thân): Thân van được đúc nguyên khối. Thiết kế này rẻ, nhỏ gọn nhưng có nhược điểm là lỗ rỗng của bi (bore) thường nhỏ hơn kích thước ống (Reduced Port), làm giảm lưu lượng và tăng độ sụt áp.

• 2-Piece (Van bi 2 thân): Gồm hai phần ghép lại bằng ren hoặc bu-lông. Đây là loại van bi phổ biến nhất, thường có thiết kế Full Port (lỗ rỗng bằng kích thước đường ống), đảm bảo lưu lượng tối đa.

• 3-Piece (Van bi 3 thân): Cấu tạo gồm một thân chính giữa và hai đầu kết nối. Ưu điểm "vô đối" của loại này là khả năng bảo trì tại chỗ. Bạn chỉ cần tháo bu-lông ở thân giữa để thay gioăng mà không cần tháo hai đầu nối khỏi đường ống. Đây là lựa chọn hàng đầu cho các nhà máy không thể dừng máy lâu.

Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Phổ biến cho các hệ thống nhỏ, áp suất thấp đến trung bình. Dễ dàng lắp đặt chỉ với băng tan và mỏ lết.

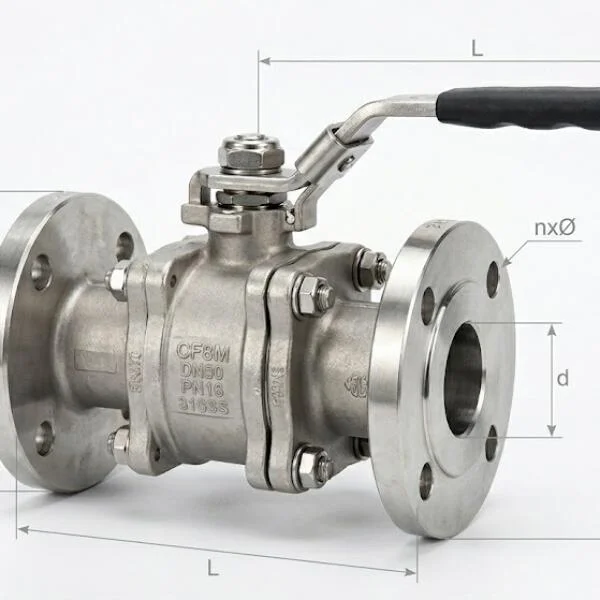

• Kết nối mặt bích (Flanged): Dùng cho các hệ thống yêu cầu độ bền cao, chống rung lắc và dễ dàng tháo lắp các đoạn ống lớn. Các tiêu chuẩn phổ biến bao gồm ANSI (Mỹ), JIS (Nhật), DIN (Đức).

• Kết nối hàn (Welded): Dùng cho các hệ thống yêu cầu độ kín tuyệt đối, thường là trong môi trường hóa chất độc hại hoặc áp suất siêu cao mà kết nối ren hay bích không đáp ứng được.

Các thông số kỹ thuật "Vàng" và sai lầm chết người

Khi bạn đặt mua một chiếc van bi, đừng chỉ nói "cho tôi một chiếc van bi 2 inch". Hãy chú ý đến những con số sau đây:

Áp suất định danh (Pressure Rating)

Tại sao bạn thấy có những chiếc van giá 200.000 VNĐ nhưng có chiếc lại giá 2.000.000 VNĐ dù cùng là 2 inch? Câu trả lời nằm ở chỉ số PN (Pressure Nominal) hoặc Class.

• PN10/PN16: Thường thấy ở van nhựa hoặc van đồng, dùng cho nước sinh hoạt.

• PN25/PN40/PN64: Dùng trong công nghiệp nặng.

• Class 150/300/600: Tiêu chuẩn Mỹ cho các hệ thống dầu khí. Sai lầm: Sử dụng van PN10 cho hệ thống bơm cao tầng có áp suất đỉnh lên tới 12 bar sẽ khiến van bị nứt hoặc vỡ bi, gây tai nạn nghiêm trọng.

Nhiệt độ làm việc (Temperature Range)

Vật liệu thân van có thể chịu được 1000°C nhưng gioăng PTFE bên trong sẽ bắt đầu biến dạng ở 200°C.

• Hơi nóng (Steam): Cần loại van có gioăng kim loại (Metal seated) hoặc PTFE gia cố.

• Nước lạnh: Gioăng EPDM hoặc PTFE tiêu chuẩn là đủ.

Full Port vs. Reduced Port

• Full Port: Lỗ của bi van rộng bằng đường kính ống (50mm). Lưu lượng đi qua không bị cản trở, độ sụt áp gần như bằng không.

• Reduced Port: Lỗ của bi van nhỏ hơn (khoảng 38-40mm). Rẻ hơn, nhẹ hơn nhưng sẽ gây cản trở dòng chảy. Nếu hệ thống của bạn cần áp lực phun mạnh, hãy luôn chọn Full Port.

So sánh thực tế: Khi nào nên chọn 2 Ball Valve?

Để thấy rõ giá trị của van bi 2 inch, hãy đặt nó lên bàn cân với hai đối thủ lớn nhất: Van cửa (Gate Valve) và Van bướm (Butterfly Valve).

Ball Valve vs. Gate Valve

Van cửa có ưu điểm là đóng mở từ từ, tránh hiện tượng búa nước. Tuy nhiên, nó cực kỳ chậm và dễ bị kẹt nếu lưu chất có cặn bẩn. 2 ball valve chiếm ưu thế tuyệt đối về độ kín và sự linh hoạt. Nếu bạn cần đóng ngắt nhanh trong tình huống khẩn cấp, van bi là người thắng cuộc.

Ball Valve vs. Butterfly Valve

Ở kích thước 2 inch, van bướm thường rẻ hơn và nhẹ hơn. Tuy nhiên, van bướm có một đĩa van nằm ngay giữa dòng chảy ngay cả khi mở, gây sụt áp và dễ bị rác quấn vào. Van bi cho phép một dòng chảy thông suốt hoàn toàn, do đó nó bền hơn và ít phải vệ sinh hơn trong các môi trường lưu chất bẩn.

Lời khuyên từ chuyên gia: Hãy chọn van bi khi bạn cần độ kín tuyệt đối (Bubble tight) và tần suất đóng mở thường xuyên. Hãy chọn van bướm nếu bạn bị hạn chế về không gian và ngân sách cho các ứng dụng nước đơn giản.

Ứng dụng của 2 Ball Valve trong các ngành công nghiệp chủ chốt

Với kích thước DN50 linh hoạt, dòng van này có mặt ở hầu khắp mọi nơi:

Hệ thống xử lý nước và nước thải

Trong các nhà máy xử lý nước, van bi nhựa UPVC được dùng để điều phối hóa chất khử trùng, trong khi van bi gang hoặc inox dùng cho các đường ống cấp nước sạch trục phụ. Khả năng kháng hóa chất của van nhựa giúp hệ thống không bị ăn mòn bởi Clo hay các chất trợ lắng.

Ngành Thực phẩm và Đồ uống (F&B)

Tại đây, yêu cầu khắt khe nhất là tính vệ sinh. Van bi inox 316 với bề mặt được đánh bóng gương (Mirror Polish) là tiêu chuẩn bắt buộc. Cấu trúc 3-piece thường được ưu tiên để nhân viên kỹ thuật có thể tháo rời và vệ sinh sạch sẽ các dư lượng thực phẩm bám trong lòng van, tránh nấm mốc và vi khuẩn.

Hệ thống Phòng cháy chữa cháy (PCCC)

Trong các tủ chữa cháy hoặc đường ống dẫn nước cứu hỏa cho các tầng, van bi 2 inch đóng vai trò là van chặn đầu nguồn. Do đặc thù PCCC cần sự phản ứng tức thì, tốc độ đóng mở 90 độ của van bi là yếu tố sống còn để đưa nước đến vòi phun nhanh nhất có thể.

Ngành HVAC (Hệ thống điều hòa không khí trung tâm)

Trong các hệ thống chiller, van bi được dùng để cô lập các cụm máy bơm hoặc dàn trao đổi nhiệt khi cần bảo trì. Van bi đồng mạ niken thường là lựa chọn phổ biến nhất ở phân khúc này nhờ khả năng chịu được sự thay đổi nhiệt độ liên tục của nước lạnh và nước ngưng.

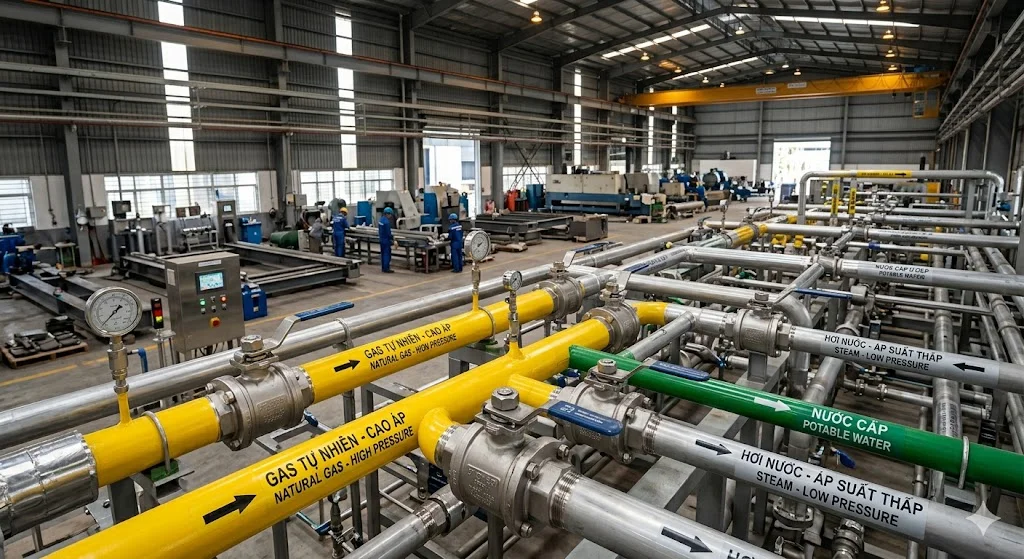

Hướng dẫn lắp đặt và Bảo trì van bi đúng cách

Dù bạn mua chiếc van tốt nhất thế giới, nó vẫn có thể hỏng nếu lắp đặt sai. Hãy tuân thủ các quy tắc "vàng" sau:

Trước khi lắp đặt

• Vệ sinh đường ống: Đây là bước quan trọng nhất. Cát, xỉ hàn hoặc mạt sắt còn sót lại trong ống sẽ cào xước bi van và hỏng gioăng ngay trong lần đóng mở đầu tiên.

• Kiểm tra chiều van: Đa số van bi là hai chiều (Bi-directional), nhưng một số loại đặc biệt có lỗ cân bằng áp suất chỉ cho phép lắp theo một chiều mũi tên.

Trong khi lắp đặt

• Đối với van ren: Không nên vặn quá chặt bằng máy. Hãy dùng lực tay vừa đủ và sử dụng băng tan (cao su non) chất lượng cao. Vặn quá tay có thể làm nứt cổ van (đặc biệt với van đồng hoặc nhựa).

• Đối với van hàn: BẮT BUỘC phải tháo bi van và gioăng ra trước khi hàn thân van vào ống. Nhiệt độ của mỏ hàn sẽ làm nóng chảy gioăng PTFE ngay lập tức nếu bạn để nguyên chiếc van để hàn.

Bảo trì định kỳ

• Vận hành thử: Nếu van ít khi sử dụng, hãy lên lịch đóng mở nó ít nhất 1 lần mỗi tháng. Việc này giúp ngăn chặn tình trạng đóng cặn khiến van bị kẹt cứng (seized).

• Siết lại cổ van: Nếu thấy rò rỉ nhẹ ở trục tay gạt, đừng vội vứt van đi. Hãy dùng cờ lê siết nhẹ đai ốc ở cổ van (Gland nut) để nén lớp packing chặt lại.

8. FAQ - Những câu hỏi thường gặp về 2 Ball Valve

1. Tại sao tay gạt của van bi 2 inch của tôi rất nặng?

Có ba nguyên nhân phổ biến:

1. Áp suất trong đường ống quá cao so với thiết kế của van.

2. Lưu chất có tính chất bám dính hoặc đóng cặn (như sơn, keo, nước cứng).

3. Gioăng bị nở do nhiệt độ không phù hợp. Giải pháp: Thử tra dầu bôi trơn vào trục hoặc xem xét nâng cấp lên van có bộ chuyển động bánh răng (Gear Box).

2. Tôi có thể dùng 2 ball valve để điều tiết lưu lượng (tiết lưu) không?

KHÔNG NÊN. Van bi được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn. Khi bạn mở hé (mở 45 độ), vận tốc dòng chảy qua khe hẹp sẽ cực lớn, gây xói mòn bi van và làm hỏng gioăng làm kín. Nếu cần điều tiết, hãy sử dụng Van Cầu (Globe Valve) hoặc Van Kim (Needle Valve).

3. Van bi 2 inch bằng nhựa có chịu được ngoài trời không?

Có, nếu đó là loại nhựa có phụ gia chống tia UV. Tuy nhiên, sau 2-3 năm dưới ánh nắng trực tiếp, nhựa sẽ bị giòn. Bạn nên sơn phủ hoặc làm mái che để kéo dài tuổi thọ của van nhựa ngoài trời.

Kết luận và Lời khuyên chuyển đổi

Chiếc 2 ball valve tuy nhỏ nhưng lại gánh vác trách nhiệm lớn lao trong việc bảo vệ dòng chảy của doanh nghiệp. Một quyết định mua sắm thông minh không chỉ dựa vào cảm tính hay giá cả, mà phải dựa trên các phân tích kỹ thuật logic về vật liệu, áp suất và môi trường vận hành.

Nếu bạn vẫn còn đang băn khoăn giữa việc chọn inox 304 hay 316, hay không biết tiêu chuẩn mặt bích nào phù hợp với hệ thống hiện tại, đừng ngần ngại liên hệ với những chuyên gia am hiểu.
