Threaded Ball Valve: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Nhỏ

Trong các hệ thống đường ống dân dụng và công nghiệp có kích thước vừa và nhỏ, việc lựa chọn phương thức kết nối đóng vai trò quyết định đến hiệu suất vận hành. Hãy tưởng tượng bạn đang xử lý một hệ thống khí nén hoặc cấp nước trong không gian chật hẹp, nơi việc sử dụng máy hàn hay lắp đặt mặt bích cồng kềnh là điều bất khả thi. Lúc này, threaded ball valve (van bi nối ren) xuất hiện như một "cứu cánh" hoàn hảo.

Tuy nhiên, thực tế cho thấy nhiều kỹ sư và đơn vị thu mua vẫn gặp khó khăn trong việc phân biệt chuẩn ren hoặc chọn sai vật liệu, dẫn đến tình trạng rò rỉ hoặc vỡ ren sau một thời gian ngắn sử dụng. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những lưu ý "sống còn" khi lựa chọn van bi nối ren để giúp bạn tối ưu hóa hệ thống của mình.

Threaded Ball Valve là gì? Định nghĩa và thuật ngữ kỹ thuật

Threaded ball valve (còn được gọi là van bi nối ren) là dòng van công nghiệp sử dụng kết nối ren (NPT, BSP hoặc BSPT) để gắn kết trực tiếp vào đường ống. Đây là thiết bị cơ khí sử dụng một quả bi rỗng, có lỗ xuyên tâm để kiểm soát dòng chảy của lưu chất.

Trong thực tế, bạn có thể bắt gặp dòng van này dưới nhiều tên gọi khác nhau tùy theo vùng miền hoặc thói quen kỹ thuật như:

• Van bi ren: Cách gọi phổ biến nhất tại Việt Nam.

• Screwed ball valve: Thuật ngữ thường dùng trong các tài liệu kỹ thuật chuẩn Anh/Mỹ.

• Thread end ball valve: Nhấn mạnh vào kiểu kết nối ở hai đầu van.

Đặc trưng lớn nhất của dòng van này là tính linh động. Khác với van mặt bích (flanged) đòi hỏi độ chính xác tuyệt đối về khoảng cách, van ren cho phép điều chỉnh độ sâu của mối nối thông qua số vòng ren, cực kỳ phù hợp cho các hệ thống đường ống từ DN15 đến DN100.

Phân loại van bi nối ren: Hiểu để chọn đúng

Để chọn được loại van bi nối ren phù hợp, chúng ta cần phân tích dựa trên ba khía cạnh cốt lõi: vật liệu, cấu tạo thân và kiểu ren.

1. Phân loại theo vật liệu cấu tạo

• Inox (Stainless Steel 304/316): Đây là lựa chọn hàng đầu cho môi trường hóa chất, thực phẩm hoặc nước thải nhờ khả năng chống ăn mòn xuất sắc.

• Đồng (Brass/Bronze): Phổ biến trong hệ thống nước dân dụng, PCCC và khí nén nhờ giá thành hợp lý và độ bền cơ học tốt.

• Nhựa (PVC/UPVC): Thường dùng trong xử lý nước hồ bơi hoặc các dung dịch axit nhẹ ở nhiệt độ thấp.

2. Phân loại theo cấu tạo thân van

• 1 mảnh (1-Piece): Thân van đúc nguyên khối, thiết kế nhỏ gọn nhưng lỗ trôi dòng chảy thường nhỏ (reduced bore). Loại này khó sửa chữa nhưng giá rẻ và ít rò rỉ qua các khớp nối thân.

• 2 mảnh (2-Piece): Loại phổ biến nhất, cho phép tháo rời để vệ sinh hoặc thay thế gioanh (seat).

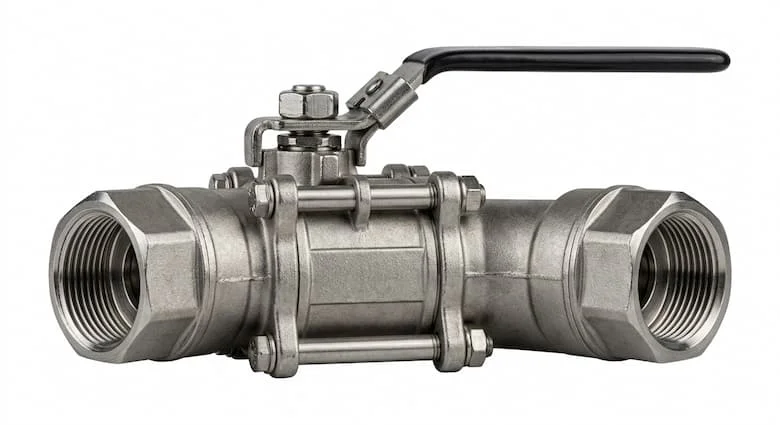

• 3 mảnh (3-Piece): Dòng cao cấp nhất. Phần thân giữa chứa bi có thể tháo rời mà không cần tháo hai đầu ren khỏi đường ống. Đây là giải pháp tối ưu cho các hệ thống cần bảo trì thường xuyên.

3. Phân loại theo kiểu ren

Việc xác định kiểu ren là cực kỳ quan trọng. Bạn có thể gặp ren trong (female) ở cả hai đầu, hoặc kết nối ren trong - ren ngoài (male-female) tùy theo vị trí lắp đặt.

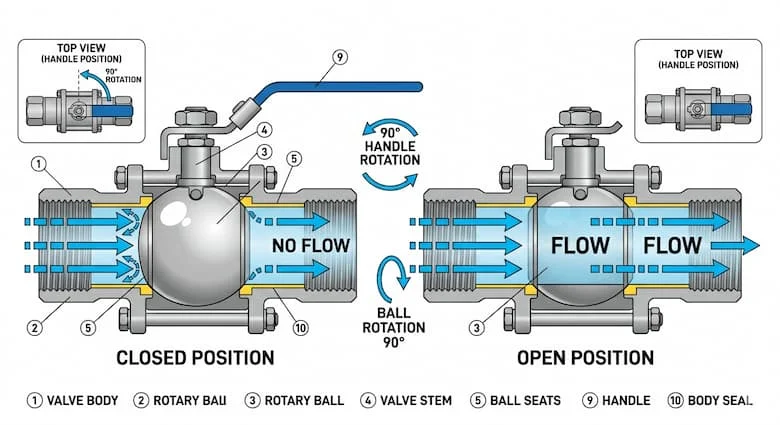

Nguyên lý hoạt động của van bi nối ren

Về cơ bản, nguyên lý hoạt động của van bi nối ren dựa trên cơ chế xoay một phần tư (quarter-turn). Khi người vận hành xoay tay gạt hoặc kích hoạt bộ điều khiển một góc 90 độ, quả bi bên trong thân van sẽ xoay theo.

• Trạng thái mở: Lỗ xuyên tâm của bi nằm song song với dòng chảy, cho phép lưu chất đi qua với lực cản tối thiểu.

• Trạng thái đóng: Quả bi xoay vuông góc, bề mặt nhẵn của bi ép sát vào ghế van (seat) bằng PTFE hoặc RPTFE, tạo nên độ kín tuyệt đối.

Ưu điểm từ nguyên lý: Khả năng đóng mở nhanh giúp van bi ren vượt trội hơn hẳn so với van cổng (gate valve) trong các tình huống cần ngắt dòng khẩn cấp. Hơn nữa, thiết kế "full bore" (lỗ tiêu chuẩn) giúp giảm thiểu tối đa hiện tượng sụt áp, một yếu tố cực kỳ quan trọng trong các hệ thống khí nén và thủy lực.

Thông số kỹ thuật và những lưu ý về chuẩn ren

Một sai lầm kinh điển khiến nhiều dự án bị chậm tiến độ là "nhầm chuẩn ren". Van bi nối ren thường tuân theo hai tiêu chuẩn quốc tế chính:

1. NPT (National Pipe Taper): Chuẩn ren Mỹ, có đỉnh và đáy ren phẳng, góc ren 60 độ. Các vòng ren được thiết kế côn để tạo độ kín khi siết chặt.

2. BSP (British Standard Pipe): Chuẩn ren Anh, góc ren 55 độ. Gồm hai loại là BSPP (ren thẳng) và BSPT (ren côn).

Cảnh báo: Ren NPT và BSP không thể lắp lẫn với nhau mặc dù cùng kích thước danh định. Nếu cố tình siết, bạn sẽ làm cháy ren hoặc gây rò rỉ áp suất cực kỳ nguy hiểm.

Bên cạnh chuẩn ren, bạn cần quan tâm đến:

• Kích thước: Thường từ DN15 (1/2") đến DN100 (4").

• Áp suất làm việc: Phổ biến ở mức PN16, PN25 hoặc 1000 WOG (Water, Oil, Gas).

• Nhiệt độ: Tùy thuộc vào vật liệu gioăng (thường PTFE chịu đến 180°C).

So sánh van bi nối ren với van mặt bích và van hàn

Insight: Van nối ren là lựa chọn kinh tế và linh hoạt nhất cho các hệ thống nhỏ, nơi không gian hạn chế và yêu cầu bảo trì định kỳ.

Tại sao bạn nên sử dụng van bi nối ren?

Sự phổ biến của van bi nối ren không phải ngẫu nhiên. Dưới đây là những giá trị thực tế mà dòng van này mang lại:

• Không cần máy hàn: Điều này cực kỳ quan trọng trong các môi trường dễ cháy nổ như kho xăng dầu hoặc các tòa nhà đã đi vào hoạt động, nơi việc dùng nhiệt là điều cấm kỵ.

• Lắp đặt thần tốc: Một kỹ thuật viên chỉ cần vài phút để hoàn thành một mối nối ren với sự hỗ trợ của băng tan (cao su non).

• Chi phí tối ưu: Do không có mặt bích đi kèm và quy trình sản xuất đơn giản hơn, van ren luôn có giá thành rẻ hơn các dòng van cùng kích thước.

• Dễ dàng thay thế: Khi van bị hỏng, bạn chỉ cần tháo ra và vặn van mới vào mà không làm thay đổi kết cấu đường ống.

Ứng dụng thực tế của van bi nối ren

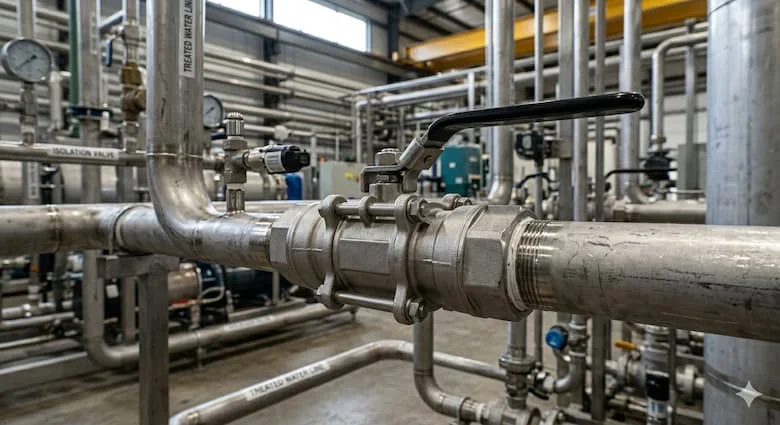

Van bi nối ren hiện diện ở khắp mọi nơi, từ dân dụng đến công nghiệp nặng:

1. Hệ thống nước sinh hoạt: Dùng trong các cụm đồng hồ nước, nhà vệ sinh nhờ tính nhỏ gọn.

2. Hệ thống khí nén: Nhờ khả năng đóng mở nhanh, nó kiểm soát tốt các đường nhánh dẫn khí vào máy móc.

3. Hóa chất và thực phẩm: Sử dụng phiên bản inox 316 để đảm bảo vệ sinh và chống ăn mòn.

Sai lầm cần tránh: Đừng bao giờ sử dụng van bi ren cho các hệ thống có áp lực quá cao (vượt ngưỡng PN63) hoặc các môi trường lưu chất có chứa nhiều tạp chất rắn. Tạp chất có thể làm xước quả bi hoặc mắc kẹt trong rãnh ren, gây hỏng van vĩnh viễn.

Checklist: Cách chọn van bi nối ren đúng chuẩn

Để tránh mất tiền oan và đảm bảo an toàn cho hệ thống, hãy kiểm tra 5 yếu tố sau trước khi mua:

• Môi chất là gì? Nước dùng đồng, hóa chất dùng inox, nước hồ bơi dùng nhựa.

•  Áp suất tối đa bao nhiêu? Đảm bảo áp suất hệ thống < 80% áp suất định danh của van.

•  Nhiệt độ vận hành? Kiểm tra xem gioăng PTFE có chịu nổi nhiệt độ lưu chất hay không.

•  Chuẩn ren là gì? Hỏi rõ nhà cung cấp là NPT hay BSP để khớp với đường ống hiện tại.

•  Thương hiệu và chứng chỉ: Ưu tiên các thương hiệu có CO/CQ đầy đủ để đảm bảo chất lượng đúc.

Lưu ý lắp đặt: Khi vặn ren, không nên siết quá tay (over-torque) vì có thể làm nứt cổ ren hoặc biến dạng thân van. Hãy sử dụng băng tan chuyên dụng và vặn vừa đủ lực.

FAQ - Những câu hỏi thường gặp về Threaded Ball Valve

1. Threaded ball valve có dùng được cho hơi nóng (steam) không?

Có, nhưng bạn phải chọn dòng inox có gioăng chịu nhiệt chuyên dụng (như Graphite hoặc RPTFE) và áp suất hơi không quá cao.

2. Làm sao để xử lý khi mối nối ren bị rò rỉ?

Hãy tháo van ra, vệ sinh sạch lớp ren cũ, quấn lại băng tan (khoảng 10-15 vòng tùy độ rơ) và siết lại. Nếu vẫn rò rỉ, có thể ren đã bị biến dạng hoặc nứt.

3. Tại sao van bi ren inox lại đắt hơn van đồng?

Inox có độ bền cơ học, khả năng chịu nhiệt và chống ăn mòn cao hơn đồng rất nhiều. Ngoài ra, chi phí vật liệu và gia công inox cũng phức tạp hơn.

4. Sự khác biệt giữa Full Bore và Reduced Bore trong van ren là gì?

Full Bore có lỗ bi bằng đường kính ống, không gây sụt áp. Reduced Bore có lỗ bi nhỏ hơn 1 cấp so với đường ống, giá rẻ hơn nhưng gây cản trở dòng chảy.

Kết luận

Threaded ball valve chính là giải pháp "nhỏ nhưng có võ", đóng vai trò then chốt trong việc vận hành ổn định các hệ thống đường ống kích thước nhỏ. Việc hiểu rõ về vật liệu, chuẩn ren và cấu tạo không chỉ giúp bạn tiết kiệm chi phí mà còn loại bỏ các nguy cơ sự cố tiềm ẩn.
