Van Bi Mặt Bích: Giải Pháp Tối Ưu Cho Hệ Thống Áp Lực Cao Và An Toàn Vận Hành

Trong quá trình vận hành các hệ thống đường ống công nghiệp, rò rỉ tại điểm nối và áp lực không ổn định luôn là nỗi ám ảnh đối với các kỹ sư và nhà quản lý. Thực tế cho thấy, nguyên nhân phổ biến nhất không nằm ở chất lượng ống dẫn, mà chính là do việc chọn sai loại van hoặc cố tình sử dụng kết nối ren tại những vị trí đòi hỏi sự kiên cố tuyệt đối của mặt bích.

Nhiều người vẫn giữ quan điểm sai lầm rằng "van nào cũng giống nhau", nhưng trong môi trường công nghiệp, phương thức kết nối mới là yếu tố quyết định đến độ kín khít và tuổi thọ của toàn hệ thống. Van bi mặt bích xuất hiện như một tiêu chuẩn vàng cho các dự án quy mô lớn. Tuy nhiên, với sự đa dạng về tiêu chuẩn (JIS, ANSI, DIN) và vật liệu (Inox, Gang, Thép), việc chọn sai dù chỉ một thông số nhỏ cũng có thể khiến hệ thống không thể lắp đặt hoặc gây ra những sự cố dừng máy tốn kém. Bài viết này sẽ phân tích sâu mọi khía cạnh kỹ thuật giúp bạn thấu hiểu và đưa ra quyết định đầu tư chính xác nhất.

1. Kiến thức nền: Van bi mặt bích là gì?

Van bi mặt bích (Flanged Ball Valve) là dòng van đóng ngắt sử dụng phương pháp kết nối bằng hai mặt bích đúc liền hoặc gắn vào hai đầu thân van. Thay vì vặn trực tiếp vào đường ống bằng các vòng ren, loại van này được cố định thông qua hệ thống bu lông và đai ốc, kẹp chặt giữa mặt bích của van và mặt bích của đường ống với một lớp gioăng đệm ở giữa.

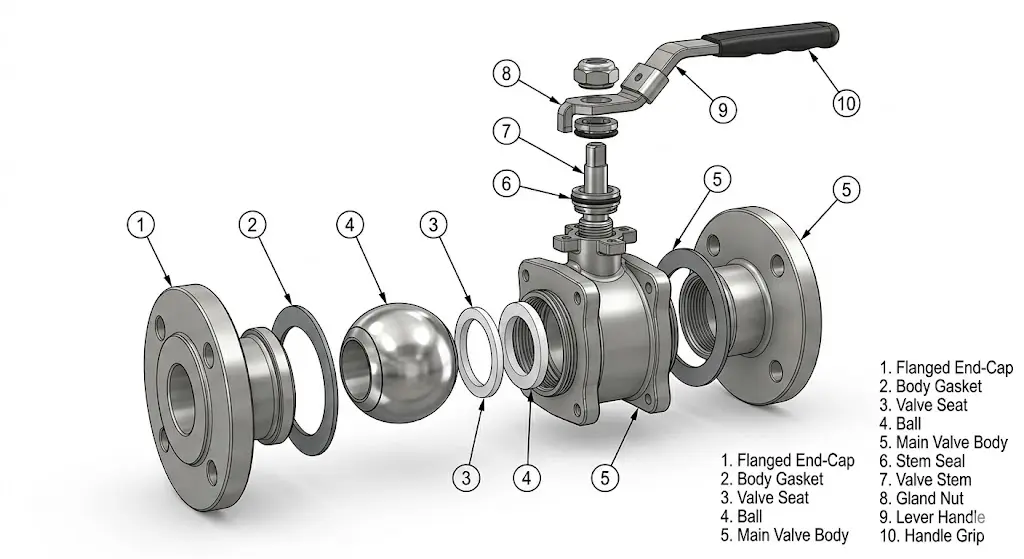

1.1. Cấu tạo chi tiết

Một bộ van bi tiêu chuẩn bao gồm các thành phần cốt lõi:

• Thân van: Bộ phận chịu lực chính, được đúc dày dặn để chịu áp suất cao.

• Bi van (Ball): Quả cầu kim loại có lỗ xuyên tâm, trái tim điều hướng dòng chảy.

• Trục van (Stem): Thanh truyền động kết nối từ bộ điều khiển đến bi van.

• Gioăng làm kín (Seat): Bộ phận ngăn chặn rò rỉ, thường làm từ Teflon (PTFE) hoặc kim loại.

• Hai mặt bích: Hai vành tròn ở hai đầu dùng để kết nối với ống dẫn.

1.2. Nguyên lý vận hành và Bản chất kỹ thuật

Van bi thuộc nhóm van xoay 1/4 vòng (Quarter-turn valve). Khi bộ điều khiển xoay 90 độ, bi van sẽ xoay theo. Nếu lỗ xuyên tâm nằm song song với dòng chảy, van mở hoàn toàn; khi vuông góc, dòng chảy bị chặn lại.

Bản chất của kết nối mặt bích là tạo ra một liên kết cứng, phân bổ lực đều quanh chu vi ống. Điều này giúp van chịu được áp lực cực lớn và chống lại sự rung lắc của hệ thống tốt hơn nhiều so với kết nối ren. Do đó, đây là lựa chọn bắt buộc cho các hệ thống đường ống lớn từ DN50 trở lên.

2. Phân tích chuyên sâu các loại van bi mặt bích phổ biến

Để chọn được loại van phù hợp, chúng ta không thể chỉ nhìn vào kích thước mà phải phân tích dựa trên 4 khía cạnh: vật liệu, cấu trúc, tiêu chuẩn và phương thức điều khiển.

2.1. Phân loại theo vật liệu: Lựa chọn dựa trên lưu chất

Vật liệu thân van quyết định khả năng tương thích của thiết bị với môi trường vận hành:

• Inox (SS304, SS316): Đây là vật liệu cao cấp nhất, chuyên dùng cho hóa chất, thực phẩm và dược phẩm. Inox 316 có hàm lượng Molypden giúp chống ăn mòn cực tốt trong môi trường Clorua hoặc axit mạnh.

• Gang (Cast Iron/Ductile Iron): Phổ biến nhất trong hệ thống cấp thoát nước và PCCC. Gang có giá thành rẻ, khả năng hấp thụ rung động tốt nhưng không chịu được môi trường hóa chất ăn mòn.

• Thép (WCB/A105): Lựa chọn số 1 cho dầu khí và hơi nóng (steam) vì thép có khả năng chịu nhiệt độ và áp suất vượt trội so với gang.

• Nhựa (PVC, UPVC): Trọng lượng nhẹ, chống ăn mòn tuyệt đối với axit, thường dùng trong xử lý nước thải hoặc các hệ thống bán dẫn.

2.2. Phân loại theo cấu trúc thân van: Tối ưu hóa bảo trì

• 2PC (2 mảnh): Thân van gồm hai phần ghép lại. Đây là thiết kế phổ biến nhất, đảm bảo lưu lượng tối đa (Full Port) và giá thành hợp lý.

• 3PC (3 mảnh): Thân van gồm một khối giữa và hai đầu bích riêng biệt. Tại sao 3PC lại được đánh giá cao? Vì bạn có thể tháo rời phần thân giữa để thay gioăng hoặc làm sạch bi van mà không cần tháo hai mặt bích ra khỏi đường ống. Điều này cực kỳ quan trọng trong các nhà máy vận hành liên tục.

2.3. Phân loại theo tiêu chuẩn mặt bích: Điểm "chết" khi lắp đặt

Sai lầm kinh điển nhất là mua van mà không kiểm tra tiêu chuẩn mặt bích của đường ống hiện tại:

• JIS (Nhật Bản): Thường gặp là JIS 10K, 20K.

• ANSI (Mỹ): Phổ biến là Class 150, Class 300.

• DIN (Đức/Châu Âu): Các chuẩn PN10, PN16, PN25. Nếu mặt bích ống là JIS nhưng van là ANSI, các lỗ bu lông sẽ không bao giờ trùng khớp nhau. Sự đồng bộ tiêu chuẩn là điều kiện tiên quyết trước khi ký đơn hàng.

3. Thông số kỹ thuật quan trọng và ý nghĩa đối với hệ thống

Việc thấu hiểu thông số kỹ thuật không chỉ giúp bạn mua đúng hàng mà còn bảo vệ an toàn cho toàn bộ công trình.

3.1. Kích thước và Áp suất (DN & PN)

• Dải kích thước: Từ DN15 (1/2") đến DN300 (12") và lớn hơn.

• Áp suất định danh (PN): PN10, PN16, PN25... Bạn cần lưu ý: Nếu áp suất thực tế là 14 bar, bạn bắt buộc phải chọn van PN16. Việc chọn PN quá sát áp suất vận hành sẽ gây nguy cơ vỡ thân van khi có hiện tượng búa nước (water hammer) xảy ra.

3.2. Nhiệt độ và Vật liệu Gioăng

Tuổi thọ của van phụ thuộc 80% vào gioăng làm kín.

• Gioăng PTFE (Teflon): Chịu nhiệt khoảng 180°C, cực kỳ trơn tru và kín khít.

• Nhiệt độ cao: Nếu lưu chất là hơi nóng trên 200°C, bạn cần van bi có gioăng bằng hợp kim (Metal seated) hoặc PTFE gia cố sợi thủy tinh để tránh hiện tượng gioăng bị nóng chảy gây kẹt bi van.

4. So sánh: Van bi mặt bích với các dòng van khác

Để hiểu rõ tại sao nên đầu tư vào ball valve mặt bích, hãy làm một phép so sánh kỹ thuật:

4.1. So với van bi nối ren

Kết nối ren chỉ phù hợp cho đường ống nhỏ (dưới DN50) và áp suất thấp. Khi áp suất tăng, các vòng ren dễ bị rò rỉ dưới tác động của giãn nở nhiệt. Van bi cung cấp sự chắc chắn tuyệt đối, chịu được áp suất cao và rung lắc cơ khí mạnh mẽ hơn.

4.2. So với van cổng (Gate Valve)

Van cổng mở chậm để tránh búa nước, nhưng khả năng làm kín sau một thời gian sử dụng thường kém đi do cặn bẩn bám vào khe van. Van bi đóng mở cực nhanh và có khả năng tự làm sạch bi khi xoay, đảm bảo độ kín tuyệt đối "Bubble Tight".

4.3. So với van bướm (Butterfly Valve)

Van bướm nhẹ và rẻ hơn đáng kể. Tuy nhiên, đĩa van bướm luôn nằm trong dòng chảy, gây sụt áp và dễ bị rác quấn vào. Van bi mặt bích khi mở hoàn toàn sẽ tạo ra một đường thông suốt, không gây cản trở dòng chảy và bền bỉ hơn trong môi trường khắc nghiệt.

Ứng dụng thực tế và những sai lầm thường gặp

Van bi là linh kiện không thể thiếu trong:

• Nhà máy hóa chất: Yêu cầu độ kín cao để tránh rò rỉ chất độc hại.

• Ngành dầu khí: Chịu áp suất cao và điều kiện vận hành liên tục.

• Hệ thống HVAC tòa nhà: Cô lập các cụm máy bơm, chiller công suất lớn.

• Xử lý nước: Kiểm soát dòng chảy trong các bồn chứa và trạm bơm áp lực.

Những sai lầm chết người cần tránh:

1. Chọn sai vật liệu: Dùng van gang cho nước biển hoặc hóa chất nhẹ khiến thân van bị ăn mòn thủng sau vài tháng.

2. Không kiểm tra áp suất dư: Quên mất rằng khi bơm khởi động đột ngột, áp suất tức thời có thể gấp 1.5 lần áp suất danh định.

3. Lắp đặt sai tiêu chuẩn bích: Đây là sai lầm gây tốn kém nhất, dẫn đến việc phải cắt ống để hàn lại mặt bích mới.

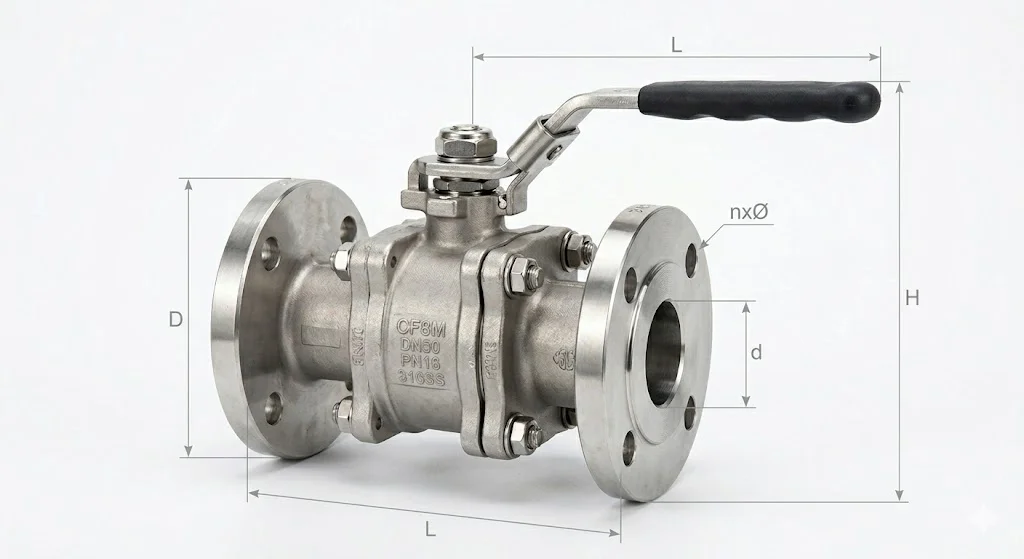

6. Hướng dẫn & Checklist chọn mua van chuẩn chuyên gia

Trước khi đặt hàng, hãy điền vào checklist sau để đảm bảo bạn không bỏ sót bất kỳ yếu tố nào:

• Lưu chất là gì? (Xác định Inox, Gang hay Nhựa)

• Áp suất vận hành thực tế & Áp suất đỉnh? (Xác định PN10, PN16 hay PN25)

• Nhiệt độ tối đa của lưu chất? (Xác định vật liệu gioăng)

• Tiêu chuẩn mặt bích của ống hiện tại? (JIS, ANSI hay DIN)

• Môi trường xung quanh có tính ăn mòn không? (Quyết định lớp sơn phủ hoặc vật liệu thân)

Cách chọn nhanh:

• Hệ thống nước sạch thông thường: Chọn Van bi bằng gang, chuẩn PN16.

• Hệ thống hóa chất/Thực phẩm: Chọn Van bi Inox 304/316, gioăng PTFE.

• Hệ thống dầu nóng/Hơi nóng: Chọn Van bi thép WCB, chịu nhiệt cao.

7. Giải đáp thắc mắc (FAQ)

1. Van bi mặt bích khác gì van ren?

 Mặt bích được dùng cho hệ thống lớn, áp suất cao, dễ tháo lắp bảo trì mà không cần cắt ống. Van ren dùng cho ống nhỏ, áp suất thấp và đòi hỏi kỹ thuật quấn băng tan phức tạp hơn.

 2. Nên chọn tiêu chuẩn JIS hay ANSI?

 Bạn phải chọn theo mặt bích có sẵn trên đường ống. Nếu hệ thống thiết kế theo chuẩn Nhật thì chọn JIS, chuẩn Mỹ thì chọn ANSI. Hai chuẩn này không thể lắp lẫn cho nhau.

3. Van bi chịu được áp lực tối đa bao nhiêu?

 Tùy thuộc vào thiết kế, thông thường PN16 (16 bar) là phổ biến nhất. Các dòng thép đúc có thể chịu đến PN40 (40 bar) hoặc Class 600 (trên 100 bar).

4. Có dùng van bi cho hóa chất được không?

 Hoàn toàn được, nếu bạn chọn đúng vật liệu Inox 316 hoặc nhựa chuyên dụng (UPVC, PPH) để kháng lại sự ăn mòn.

5. Bao lâu cần bảo trì van một lần?

 Định kỳ 6-12 tháng nên kiểm tra độ kín và vận hành thử (đóng/mở) để tránh tình trạng bi van bị kẹt do tích tụ cặn bẩn lâu ngày.

Kết luận

Van bi mặt bích không chỉ đơn thuần là một thiết bị đóng ngắt; nó là yếu tố then chốt quyết định sự an toàn và hiệu suất của toàn bộ hệ thống đường ống. Một quyết định mua hàng thông minh dựa trên sự thấu hiểu về kỹ thuật sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa và thời gian dừng máy.

Đừng để hệ thống của bạn gặp rủi ro chỉ vì một lựa chọn sai lầm về thiết bị kiểm soát dòng chảy.
