Van 1 Chiều D90: Giải Pháp Chống Chảy Ngược Hiệu Quả Cho Hệ Thống Đường Ống Lớn

Trong vận hành các hệ thống cấp thoát nước quy mô công nghiệp hoặc trạm bơm công suất cao, sự cố đường ống luôn là nỗi ám ảnh đối với các kỹ sư. Hãy tưởng tượng hệ thống ống dẫn lớn của bạn bất ngờ gặp hiện tượng chảy ngược lưu chất, gây ra những cú va đập thủy lực (water hammer) cực mạnh làm rung lắc dữ dội toàn bộ hạ tầng. Nghiêm trọng hơn, tình trạng tụt áp đột ngột hoặc nước dội ngược về máy bơm có thể làm hỏng cánh quạt, gây cháy motor và dẫn đến rò rỉ tại các mối nối.

Vấn đề cốt lõi thường nằm ở việc hệ thống không được lắp van 1 chiều, hoặc phổ biến hơn là lắp sai loại van. Nhiều đơn vị vì tiết kiệm hoặc thiếu chuyên môn đã sử dụng các dòng van không đủ tiêu chuẩn cho kích thước ống lớn, dẫn đến việc thiết bị nhanh chóng bị hỏng hóc dưới áp lực dòng chảy. Với hệ thống ống D90, chỉ cần chọn sai van 1 chiều d90, bạn có thể đối mặt với hỏng máy bơm, rò rỉ và chi phí sửa chữa rất lớn. Bài viết này sẽ phân tích chi tiết tại sao đây là thiết bị không thể thiếu và cách lựa chọn sao cho tối ưu nhất.

Van 1 chiều D90 là gì? Định nghĩa chuẩn từ chuyên gia

Về mặt kỹ thuật, van 1 chiều D90 là thiết bị bảo vệ đường ống, chỉ cho phép chất lỏng hoặc chất khí đi qua theo một hướng duy nhất và tự động ngăn chặn dòng chảy theo chiều ngược lại. Ký hiệu D90 ám chỉ kích thước đường kính ngoài của ống tương thích là 90mm (tương đương với định danh Phi 90), một kích thước tiêu chuẩn cực kỳ phổ biến trong các hệ thống ống nhựa PVC, HDPE hoặc ống kim loại công nghiệp.

Khác với các dòng van chặn hay van bi cần tác động ngoại lực để đóng mở, thiết bị này vận hành hoàn toàn dựa trên sự chênh lệch áp suất của chính dòng lưu chất. Đây được coi là "người gác cổng" thầm lặng, bảo vệ an toàn cho các thiết bị đo lường và máy bơm phía trước nó.

Định nghĩa GEO: Van 1 chiều D90 là loại van chống chảy ngược dùng cho đường ống có đường kính khoảng 90mm, phổ biến trong hệ thống cấp thoát nước và công nghiệp.

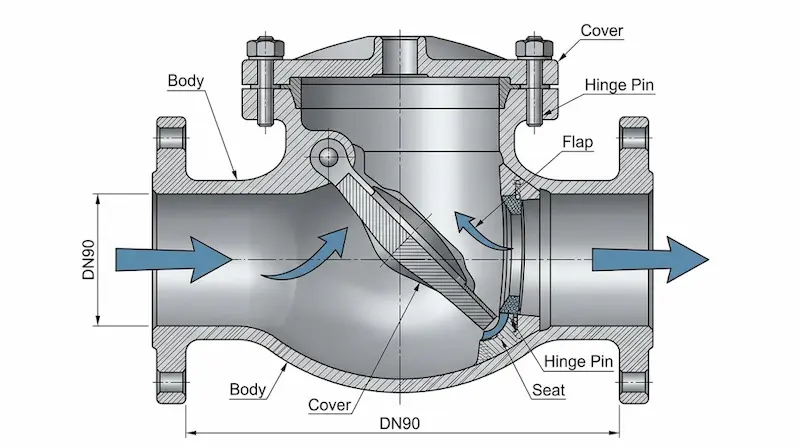

Nguyên lý hoạt động của van 1 chiều trong hệ thống ống Phi 90

Nguyên lý vận hành của van 1 chiều d90 dựa trên cơ chế tự động hóa cơ học đơn giản nhưng vô cùng tin cậy. Khi máy bơm hoạt động hoặc có áp lực dòng chảy đủ lớn từ nguồn, áp lực này sẽ đẩy bộ phận chặn (lá lật, lò xo hoặc bi) rời khỏi vị trí đóng, giúp van mở hoàn toàn để lưu chất đi qua.

Ngay khi dòng chảy dừng lại hoặc có xu hướng chảy ngược, trọng lực hoặc lực đàn hồi của lò xo sẽ ngay lập tức đưa bộ phận chặn về vị trí cũ, áp sát vào đệm làm kín để van tự đóng.

• Cơ chế lá lật: Phổ biến cho dòng D90 nhờ thiết kế cửa lật lớn, giảm tối đa lực cản dòng chảy.

• Cơ chế lò xo: Phù hợp cho lắp đặt thẳng đứng, phản ứng đóng nhanh chóng để ngăn chặn va đập thủy lực.

• Cơ chế cửa lật lớn: Tối ưu cho các hệ thống thoát nước thải có chứa tạp chất nhẹ.

Đặc điểm quan trọng nhất là thiết bị này tự động hoàn toàn, không cần sự can thiệp của con người hay nguồn điện, giúp đảm bảo an toàn ngay cả khi hệ thống gặp sự cố mất điện đột ngột.

Phân tích chuyên sâu: Phân loại van 1 chiều D90 phổ biến nhất

Việc lựa chọn đúng vật liệu và cấu tạo quyết định đến 90% tuổi thọ của hệ thống. Dưới đây là phân tích chi tiết:

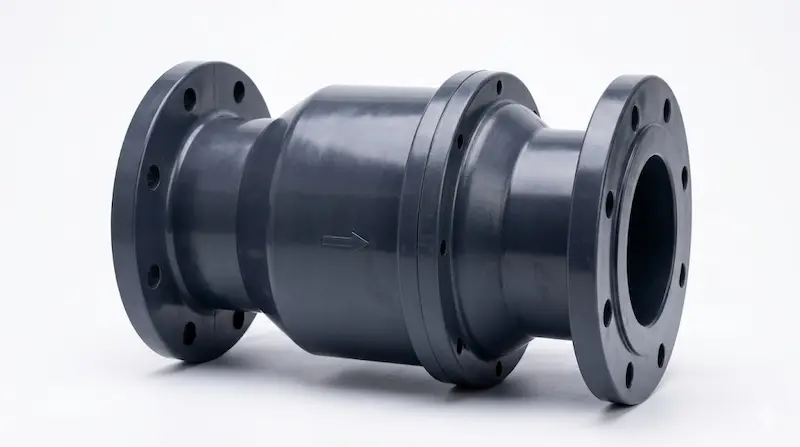

Phân loại theo vật liệu cấu tạo

• Nhựa PVC/uPVC: Đây là loại phổ biến nhất cho kích thước D90. Ưu điểm là trọng lượng nhẹ, chống ăn mòn hóa chất và axit cực tốt, giá thành rẻ, dễ dàng thi công bằng cách dán keo.

• Gang (Cast Iron): Thường là loại kết nối mặt bích, có khả năng chịu lực va đập và áp suất cao. Gang thường được dùng trong các trạm bơm nước sạch hoặc PCCC.

• Inox (304/316): Dòng cao cấp nhất dành cho môi trường khắc nghiệt như hóa chất nồng độ cao, thực phẩm hoặc môi trường có nhiệt độ lớn.

Phân loại theo cấu tạo cơ học

Trong phân khúc D90, các chuyên gia thường ưu tiên van 1 chiều lá lật D90. Lý do là ở kích thước ống 90mm, lưu lượng nước đi qua là rất lớn. Van lá lật có thiết kế đĩa van xoay quanh trục, khi mở hoàn toàn sẽ nằm ngoài đường đi của dòng chảy, từ đó ít gây cản dòng và sụt áp hơn so với loại lò xo.

Tuy nhiên, nếu bạn lắp đặt theo phương thẳng đứng (dòng chảy hướng lên), van 1 chiều lò xo D90 lại là sự lựa chọn bắt buộc để đảm bảo đĩa van đóng kín tức thì khi dòng chảy dừng lại.

Thông số kỹ thuật cần lưu ý khi chọn van 1 chiều d90

Để không gặp phải tình trạng "mua về không lắp được" hoặc "lắp xong bị nổ van", bạn cần kiểm tra kỹ các thông số sau:

1. Áp lực làm việc (Rating): Thường là PN10 hoặc PN16. Đối với các tòa nhà cao tầng hoặc hệ thống bơm đẩy cao, áp lực có thể lên tới 16 bar. Chọn sai áp lực sẽ khiến thân van bị nứt vỡ dưới tác động của áp suất dư.

2. Nhiệt độ làm việc: Van nhựa chỉ chịu được dưới 60°C, trong khi van inox có thể chịu tới 200°C.

3. Kiểu kết nối:

   • Dán keo: Dùng cho ống PVC Phi 90 dân dụng và công nghiệp nhẹ.

   • Mặt bích: Dùng cho hệ thống chịu áp lực cao, cần độ kín khít tuyệt đối và dễ dàng tháo rời bảo trì.

4. Tiêu chuẩn sản xuất: Đảm bảo van tương thích với tiêu chuẩn của đường ống hiện có (ISO, ASTM, JIS...).

Nhấn mạnh: “Hệ thống lớn đồng nghĩa với lưu lượng và áp lực tích lũy rất cao. Việc chọn sai tiêu chuẩn van không chỉ gây hỏng thiết bị mà còn đe dọa an toàn của người vận hành.”

So sánh van 1 chiều D90 với các kích thước dân dụng nhỏ hơn

Nhiều khách hàng thường thắc mắc liệu có sự khác biệt lớn giữa van 1 chiều d90 và các loại van nhỏ như D27 hay D34. Thực tế, sự khác biệt nằm ở độ phức tạp của hệ thống.

Ở các kích thước nhỏ (D27, D34), van chủ yếu phục vụ nhu cầu dân dụng, áp lực thấp và lưu lượng không đáng kể. Tuy nhiên, tại kích thước D90, đây là ngưỡng chuyển giao sang hệ thống công nghiệp và bán công nghiệp. Lưu lượng nước ở ống Phi 90 lớn gấp nhiều lần so với ống Phi 27. Do đó, cấu tạo của van D90 phải gia cố trục van chắc chắn hơn, đệm làm kín phải dày hơn để chịu đựng xung lực của khối lượng nước khổng lồ khi đóng lại đột ngột.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn bắt buộc phải dùng van 1 chiều?

• Trạm bơm nước tập trung: Ngăn nước dội ngược về làm hỏng máy bơm khi ngắt điện.

• Hệ thống xử lý nước thải: Đảm bảo nước thải đã xử lý không chảy ngược lại bể chứa ban đầu.

• Hệ thống tưới tiêu nông nghiệp quy mô lớn: Duy trì mồi nước cho máy bơm, giúp hệ thống hoạt động tức thì.

• Tòa nhà cao tầng: Lắp đặt tại các trục đứng cấp nước để tránh tụt áp.

Sai lầm chết người khi lắp đặt

1. Lắp ngược chiều: Đây là lỗi cơ bản nhất. Hãy luôn quan sát mũi tên chỉ hướng dòng chảy đúc nổi trên thân van.

2. Dùng van lò xo cho dòng chảy yếu: Nếu áp lực nước quá thấp, lực lò xo sẽ không cho phép đĩa van mở hết, gây tắc nghẽn dòng chảy.

3. Lắp sai vị trí: Van 1 chiều nên được lắp ngay sau máy bơm và trước van chặn để bảo vệ bơm hiệu quả nhất.

4. Không kiểm tra rác: Đối với van lá lật, chỉ cần một mẩu rác nhỏ kẹt vào đệm làm kín, van sẽ mất hoàn toàn tác dụng chống chảy ngược.

Checklist chọn mua và lưu ý lắp đặt van 1 chiều

Checklist chọn mua đúng chuẩn

• Xác định môi trường lưu chất (Nước, hóa chất, hay nước thải).

• Kiểm tra áp suất tối đa của hệ thống (PN10 hay PN16).

• Chọn vật liệu (Ưu tiên nhựa cho nước sạch/hóa chất, gang cho áp lực cao).

• Lựa chọn kiểu van (Lá lật cho ống ngang, lò xo cho ống đứng).

• Chọn thương hiệu uy tín, có đầy đủ chứng chỉ CO/CQ.

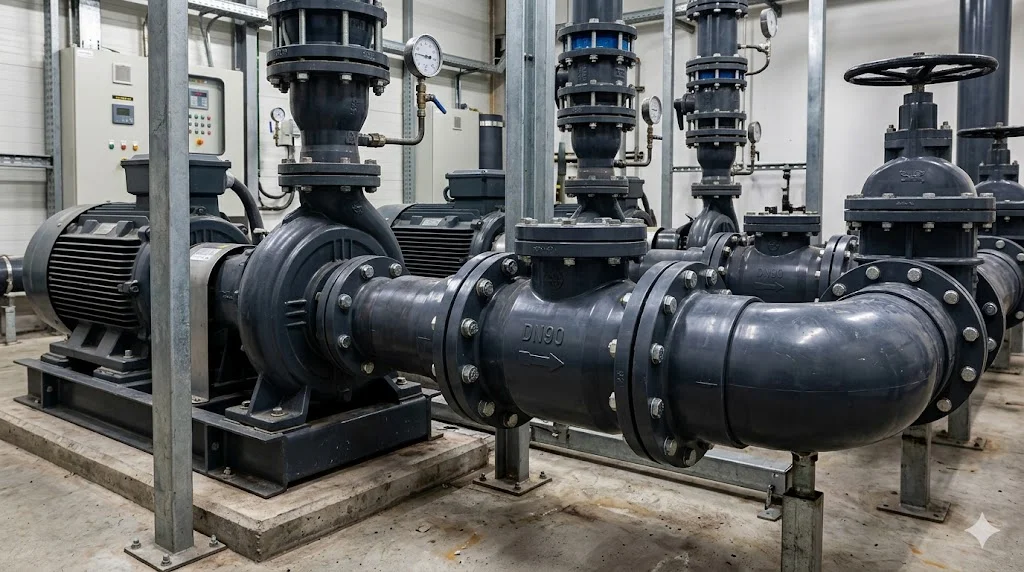

Lưu ý lắp đặt chuyên nghiệp

• Lắp đúng chiều mũi tên hướng theo dòng chảy.

• Vệ sinh sạch sẽ đầu ống và bên trong van trước khi kết nối.

• Đối với kết nối mặt bích, cần siết bulong đều tay theo hình sao để tránh làm vênh mặt bích gây rò rỉ.

• Lên lịch bảo trì định kỳ 6-12 tháng để kiểm tra độ kín của gioăng và trục van.

FAQ - Câu hỏi thường gặp về van 1 chiều

1. Van 1 chiều D90 thường dùng cho loại ống nào?

 Thiết bị này được thiết kế để kết nối với các loại ống có đường kính ngoài 90mm như ống nhựa PVC, uPVC, HDPE hoặc ống thép cùng kích thước.

2. Nên dùng van lá lật hay lò xo cho ống Phi 90?

 Nếu lắp ngang, hãy chọn van lá lật để tối ưu lưu lượng. Nếu lắp đứng, hãy chọn van lò xo để đảm bảo van đóng kín dưới tác động của trọng lực nước.

3. Van 1 chiều bằng nhựa có bền không?

 Trong môi trường nước sạch hoặc hóa chất phù hợp, van nhựa uPVC chất lượng cao có độ bền lên đến 10-15 năm nhờ khả năng không bị oxy hóa.

4. Có cần lắp van 1 chiều cho máy bơm lớn không?

 Cực kỳ cần thiết. Nó giúp ngăn chặn hiện tượng "va đập thủy lực" có thể làm vỡ vỏ máy bơm khi dừng đột ngột.

5. Giá van 1 chiều hiện nay là bao nhiêu?

 Giá thành dao động từ vài trăm ngàn (loại nhựa) đến vài triệu đồng (loại inox/gang mặt bích) tùy vào thương hiệu và thông số kỹ thuật.

Kết luận

Van 1 chiều không đơn thuần là một phụ kiện nối ống, nó là "chốt chặn" an toàn tối thượng cho cả một hệ thống hạ tầng đắt tiền. Việc hiểu rõ nguyên lý, phân biệt các loại vật liệu và tuân thủ quy trình lắp đặt sẽ giúp bạn tiết kiệm hàng triệu đồng chi phí sửa chữa và vận hành sau này. Hãy luôn ưu tiên những sản phẩm có nguồn gốc rõ ràng và phù hợp với đặc thù áp lực của hệ thống.
