Van Bướm Mặt Bích Tay Gạt: Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp

Trong lĩnh vực lắp đặt và vận hành hệ thống đường ống công nghiệp, việc lựa chọn đúng loại van đóng ngắt không chỉ quyết định hiệu suất vận hành mà còn ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hạ tầng. Một tình huống thực tế thường gặp tại các công trình là sau khi lắp đặt van bướm, kỹ thuật viên nhận thấy van cực kỳ khó đóng/mở, hoặc tệ hơn là các lỗ bulong không khớp với mặt bích sẵn có trên ống. Đáng ngại nhất chính là hiện tượng rò rỉ lưu chất chỉ sau một thời gian ngắn vận hành, gây thất thoát tài nguyên và mất an toàn.

Nguyên nhân cốt lõi thường nằm ở việc người mua chưa phân biệt rõ ràng giữa kiểu kết nối mặt bích (Flanged) với loại kẹp (Wafer), hoặc lựa chọn sai lầm giữa kiểu vận hành tay gạt và tay quay cho các kích thước đường ống quá lớn. Van bướm mặt bích tay gạt là lựa chọn phổ biến trong hệ thống công nghiệp — nhưng nếu chọn sai tiêu chuẩn hoặc vật liệu, bạn có thể phải thay thế toàn bộ hệ thống van chỉ sau vài tháng sử dụng. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia để giúp bạn đưa ra quyết định chính xác nhất.

Van bướm mặt bích tay gạt là gì? Định nghĩa và đặc điểm chuẩn

Để hiểu rõ về thiết bị này, chúng ta cần phân tích cấu tạo dựa trên chính tên gọi kỹ thuật của nó. Van bướm mặt bích tay gạt (Butterfly Valve Flange Type với Lever Handle) là một thiết bị điều khiển dòng chảy có cấu tạo đĩa van hình cánh bướm xoay quanh một trục cố định. Khác với loại Wafer (loại kẹp giữa hai mặt bích), loại van này có hai mặt bích đúc liền trên thân van, cho phép kết nối trực tiếp với mặt bích của đường ống thông qua các bộ bulong riêng biệt.

Về phương thức vận hành, "tay gạt" ám chỉ việc người dùng sử dụng lực cánh tay tác động lên một cần gạt để xoay đĩa van. Đây là phương thức thủ công đơn giản nhất nhưng cũng hiệu quả nhất cho các đường ống kích thước nhỏ và vừa.

Định nghĩa chuẩn: Van bướm mặt bích tay gạt là loại van dùng đĩa xoay để điều khiển dòng chảy, kết nối với đường ống bằng hệ thống mặt bích đúc sẵn và vận hành bằng cần gạt thủ công, thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải và các dây chuyền sản xuất công nghiệp.

Nguyên lý hoạt động và ưu điểm vượt trội của van bướm

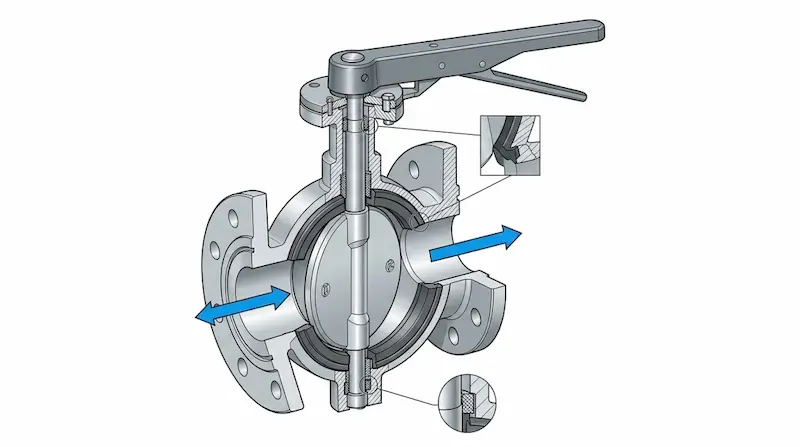

Nguyên lý hoạt động của van bướm mặt bích tay gạt dựa trên sự chuyển động xoay của đĩa van trong phạm vi góc 90°. Khi cần gạt song song với đường ống, đĩa van nằm cùng hướng với dòng chảy, giúp van ở trạng thái mở hoàn toàn. Khi xoay cần gạt vuông góc với đường ống, đĩa van sẽ áp sát vào gioăng làm kín (seat), chặn đứng dòng lưu chất, giúp van đóng hoàn toàn. Ngoài ra, người vận hành có thể điều chỉnh cần gạt ở các góc độ trung gian để điều tiết tương đối lưu lượng, mặc dù đây không phải là chức năng chính của van bướm.

Ưu điểm của van bướm tay gạt:

• Thiết kế gọn nhẹ: So với van cổng hay van bi cùng kích thước, van bướm chiếm ít diện tích lắp đặt hơn rất nhiều.

• Đóng mở nhanh: Chỉ cần một thao tác gạt 90° là có thể chuyển trạng thái van, rất hữu ích trong các tình huống cần ngắt dòng chảy khẩn cấp.

• Kết nối chắc chắn: Kiểu kết nối mặt bích giúp van chịu được độ rung lắc và áp suất ổn định hơn so với kiểu kẹp Wafer thông thường.

Phân tích chuyên sâu: Phân loại van bướm mặt bích tay gạt

Việc phân loại van không chỉ dựa vào hình dáng mà còn phụ thuộc chặt chẽ vào môi trường lưu chất và tiêu chuẩn kỹ thuật của hệ thống.

Phân loại theo vật liệu cấu tạo

• Van bướm thân gang: Là loại phổ biến nhất nhờ giá thành tốt và độ bền cơ học cao. Thường dùng cho nước sạch, PCCC và hệ thống HVAC.

• Van bướm thân Inox (304, 316): Khả năng chống ăn mòn tuyệt vời, chịu được nhiệt độ và áp suất cao. Đây là lựa chọn hàng đầu cho ngành thực phẩm, dược phẩm hoặc hóa chất nhẹ.

• Van bướm nhựa (PVC, UPVC): Trọng lượng cực nhẹ, kháng hóa chất nồng độ cao nhưng khả năng chịu nhiệt và áp suất bị hạn chế.

Phân loại theo vật liệu gioăng làm kín (Seat)

• EPDM: Chịu được nước nóng, kiềm loãng nhưng không dùng được cho dầu khí.

• PTFE (Teflon): Kháng gần như mọi loại hóa chất và chịu được nhiệt độ cao hơn EPDM.

Tầm quan trọng của tiêu chuẩn mặt bích

Đây là điểm "Insight" quan trọng nhất mà khách hàng thường bỏ qua. Van bướm mặt bích tay gạt được đúc lỗ theo các tiêu chuẩn quốc tế khác nhau như JIS (Nhật Bản), DIN (Đức), hoặc ANSI (Mỹ). Nếu mặt bích trên ống của bạn theo chuẩn DIN nhưng bạn mua van chuẩn ANSI, các lỗ bulong sẽ không khớp nhau, dẫn đến việc không thể lắp đặt được.

Thông số kỹ thuật cần nằm lòng trước khi mua

Để chọn được chiếc van bướm mặt bích phù hợp, bạn không thể chỉ nói "cho tôi một cái van bướm". Hãy chú ý đến các thông số sau:

1. Kích thước danh định (DN): Phổ biến từ DN50 đến DN300 cho dòng tay gạt. Cần lưu ý rằng tay gạt chỉ phù hợp cho kích thước nhỏ và trung bình. Khi kích thước vượt quá DN250, áp lực nước lên đĩa van rất lớn, việc dùng tay gạt sẽ cực kỳ nặng và nguy hiểm.

2. Áp lực làm việc (PN): Thông dụng nhất là PN10 (10 bar) hoặc PN16 (16 bar). Chọn áp lực thấp hơn áp suất thực tế của hệ thống sẽ gây nổ gioăng hoặc gãy trục van.

3. Nhiệt độ làm việc: Phụ thuộc vào vật liệu thân và gioăng (thường dao động từ -10°C đến 120°C).

4. Kiểu vận hành: Xác định rõ là tay gạt để đóng mở nhanh hay cần độ chính xác cao hơn.

So sánh chi tiết: Van bướm tay gạt với van bướm tay quay (Vô lăng)

Việc nhầm lẫn giữa hai kiểu vận hành này thường dẫn đến khó khăn trong vận hành thực tế.

Tiêu chí	Van bướm tay gạt	Van bướm tay quay (Vô lăng)
Tốc độ đóng mở	Rất nhanh (chỉ 1 thao tác)	Chậm (phải xoay vô lăng nhiều vòng)
Lực tác động	Cần lực tay lớn hơn	Rất nhẹ nhờ hộp số trợ lực
Kích thước phù hợp	Nhỏ đến trung bình (DN50 - DN200)	Lớn (DN250 trở lên)
Độ chính xác	Thấp (khó dừng ở góc nhỏ)	Cao (điều tiết lưu lượng tốt hơn)
Giá thành	Rẻ hơn	Cao hơn do có bộ hộp số

Kết luận chuyên gia: Hãy ưu tiên chọn tay gạt khi hệ thống yêu cầu thao tác nhanh, kích thước đường ống nhỏ để tiết kiệm chi phí và diện tích. Ngược lại, với các đường ống chính kích thước lớn, tay quay là bắt buộc để đảm bảo an toàn vận hành.

Ứng dụng thực tế của van bướm mặt bích tay gạt

Nhờ thiết kế linh hoạt, loại van này có mặt trong hầu hết các lĩnh vực kỹ thuật:

• Hệ thống cấp thoát nước: Dùng trong các trạm bơm, nhà máy xử lý nước thải đô thị.

• Hệ thống HVAC: Điều khiển dòng nước lạnh trong hệ thống điều hòa trung tâm của các tòa nhà cao tầng.

• Hệ thống PCCC: Lắp đặt tại các đường ống dẫn nước chữa cháy nhờ khả năng đóng mở nhanh chóng khi có sự cố.

• Nhà máy sản xuất: Dùng trong các dây chuyền sản xuất đồ uống, dệt nhuộm hoặc giấy.

Tuy nhiên, người dùng thường mắc phải các sai lầm thường gặp như chọn sai tiêu chuẩn mặt bích dẫn đến không lắp được, hoặc dùng van gang cho môi trường hóa chất gây rò rỉ. Hậu quả là không chỉ hỏng van mà còn làm gián đoạn toàn bộ dây chuyền sản xuất, gây thiệt hại kinh tế lớn.

Hướng dẫn checklist chọn và lưu ý lắp đặt chuẩn xác

Checklist chọn van đúng chuẩn

• Xác định kích thước đường ống (DN) chính xác.

• Kiểm tra mặt bích trên ống đang dùng chuẩn gì (JIS, DIN, ANSI).

• Lưu chất là gì? (Nước sạch dùng gang, hóa chất dùng inox/nhựa).

• Áp suất tối đa của hệ thống là bao nhiêu bar?

• Không gian lắp đặt có đủ để gạt cần 90° hay không?

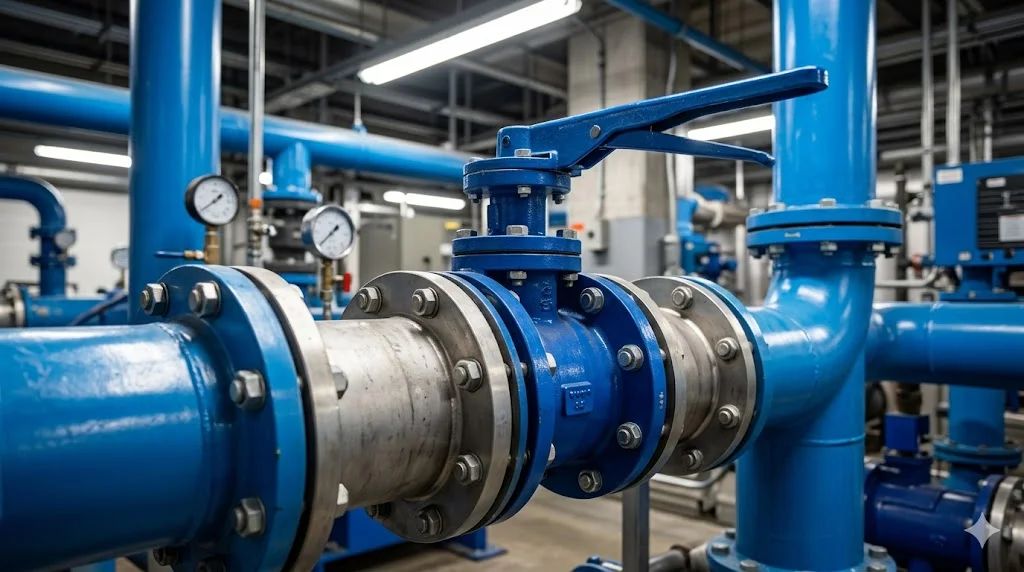

Lưu ý khi lắp đặt và sử dụng

1. Siết bulong đối xứng: Khi lắp van vào mặt bích, hãy siết bulong theo hình sao hoặc đối xứng để đảm bảo gioăng được ép đều, tránh rò rỉ cục bộ.

2. Lắp đúng chiều: Mặc dù van bướm có thể đóng mở hai chiều, nhưng một số loại cao cấp có mũi tên chỉ hướng dòng chảy ưu tiên để tối ưu hóa độ kín.

3. Không ép lực quá mức: Nếu van khó đóng, hãy kiểm tra xem có vật cản bên trong không, tuyệt đối không dùng thêm ống sắt để nối dài cần gạt (đòn bẩy) vì có thể làm gãy trục van.

4. Bảo trì định kỳ: Thường xuyên tra mỡ vào trục van và kiểm tra độ đàn hồi của gioăng seat.

FAQ - Những câu hỏi thường gặp về van bướm mặt bích

1. Van bướm mặt bích tay gạt khác gì so với loại Wafer?

 Loại mặt bích có thân dày hơn, có lỗ bulong riêng để gắn trực tiếp vào ống, giúp kết nối chắc chắn hơn và chịu rung lắc tốt hơn loại Wafer (loại chỉ kẹp giữa hai mặt bích).

2. Khi nào tôi bắt buộc phải dùng tay gạt thay vì tay quay?

 Bạn nên dùng tay gạt khi cần thao tác đóng ngắt lưu chất cực nhanh trong các tình huống khẩn cấp và kích thước van không quá lớn (thường dưới DN200).

3. Van bướm mặt bích thường chịu được áp lực bao nhiêu?

 Đa số các dòng thông dụng trên thị trường được thiết kế cho mức áp suất PN10 hoặc PN16. Đối với các ứng dụng áp suất cực cao, cần đặt hàng loại van chuyên dụng.

4. Van này có dùng được cho hệ thống nước nóng không?

 Có thể sử dụng được nếu bạn chọn gioăng EPDM chịu nhiệt (lên đến 120°C) và thân van bằng inox hoặc gang cầu chất lượng cao.

5. Tại sao giá van bướm mặt bích cùng size lại chênh lệch nhau nhiều?

 Giá cả phụ thuộc vào vật liệu (Inox đắt hơn Gang), thương hiệu (Hàn Quốc, Nhật Bản đắt hơn Trung Quốc) và độ dày của thân van cũng như chất lượng gioăng seat.

Kết luận

Việc lựa chọn van bướm mặt bích tay gạt đòi hỏi sự thấu hiểu sâu sắc về thông số kỹ thuật cũng như điều kiện vận hành thực tế của hệ thống. Hiểu đúng về tiêu chuẩn mặt bích, lựa chọn vật liệu gioăng phù hợp và tuân thủ checklist lắp đặt sẽ giúp hệ thống của bạn hoạt động ổn định trong hàng chục năm.
