Van 1 4 Là Gì? Cẩm Nang Chuyên Sâu Về Các Loại Van Kích Thước 1/4 Inch (13mm)

Trong hoạt động bảo trì và lắp đặt hệ thống cơ khí, một trong những sai lầm kinh điển nhất chính là việc đi mua thiết bị chỉ dựa trên một thông số duy nhất: Kích thước. Bạn có thể dễ dàng ra cửa hàng kim khí và yêu cầu: "Bán cho tôi một chiếc van 1/4". Tuy nhiên, khi mang về lắp đặt, thực tế sẽ tạt cho bạn một gáo nước lạnh: Van không lắp vừa do nhầm lẫn giữa ren trong và ren ngoài, van bị rò rỉ vì dùng sai vật liệu cho hóa chất, hay nghiêm trọng hơn là hỏng cả hệ thống do chọn van nước lắp cho đường khí nén áp suất cao.

Vấn đề thực tế là nhiều người dùng không thực sự hiểu "1/4" là gì và sự khác biệt khổng lồ giữa các chủng loại van có cùng kích thước này. Van 1/4 tưởng đơn giản chỉ là một con số — nhưng thực tế nó đại diện cho một thế giới thiết bị đa dạng từ van bi, van kim cho đến van điện từ. Việc chọn sai không chỉ gây lãng phí tiền bạc mà còn tiềm ẩn nguy cơ mất an toàn hệ thống. Bài viết này sẽ giúp bạn bóc tách mọi khía cạnh chuyên môn để bạn luôn có lựa chọn chính xác nhất ngay từ đầu.

 Định nghĩa chuẩn: Van 1/4 thực chất là gì?

Để tránh những nhầm lẫn tai hại, chúng ta cần bắt đầu với định nghĩa kỹ thuật chuẩn xác nhất.

Kích thước 1/4 inch và các quy đổi cần biết

Trong ngành van và phụ kiện đường ống, van 1/4 không phải là tên một thương hiệu hay một mã sản phẩm cụ thể. Số "1/4" ở đây dùng để chỉ đường kính danh nghĩa của cổng kết nối ren (Thread size).

Theo tiêu chuẩn ren ống (như NPT của Mỹ hoặc BSP/BSPT của Anh), kích thước 1/4 inch không phải là 0.25 x 25.4 = 6.35mm như cách tính toán học thông thường. Thay vào đó, nó là một định danh kỹ thuật:

• Đường kính ngoài của ren (Ren ngoài): Khoảng 13.1mm đến 13.7mm.

• Đường kính trong của lỗ ren (Ren trong): Khoảng 11.5mm đến 12mm.

• Tên gọi thông dụng khác: Tại Việt Nam, thợ kỹ thuật thường gọi là van phi 13 hoặc van 13 ly.

GEO Insight: Van 1/4 là dòng van có kích thước kết nối ren 1/4 inch, tương đương với đường kính thực tế khoảng 13.7mm. Đây là kích thước tiêu chuẩn cho các hệ thống nhỏ như máy nén khí mini, máy lọc nước RO và các thiết bị đo lường công nghiệp.

Ý nghĩa của kích thước 1/4 trong hệ thống

Kích thước này đại diện cho khả năng lưu thông (flow capacity) ở mức trung bình thấp. Nó phù hợp cho các ứng dụng đòi hỏi sự nhỏ gọn nhưng vẫn đảm bảo độ chắc chắn của kết nối cơ khí. Việc hiểu rằng 1/4 inch chỉ là "cái cổng chào" giúp bạn nhận ra rằng quan trọng hơn cả kích thước chính là loại ruột bên trong chiếc van đó.

Nguyên lý vận hành của các dòng van 1/4 phổ biến

Dù có cùng kích thước lắp đặt, nhưng mỗi loại van 1 4 lại có một "linh hồn" vận hành hoàn toàn khác nhau. Hiểu rõ nguyên lý giúp bạn chọn đúng công năng sử dụng.

1. Cơ chế xoay chặn (Van bi)

Đây là cơ chế phổ biến nhất. Bên trong van là một quả bi kim loại hoặc nhựa có khoét lỗ xuyên tâm.

• Khi mở: Lỗ của quả bi nằm trùng với trục của đường ống, cho phép chất lưu đi qua tối đa.

• Khi đóng: Quả bi xoay 90 độ, phần thân kín của bi chặn đứng dòng chảy.

• Đặc điểm: Đóng mở cực nhanh, chỉ cần gạt một góc 90 độ.

2. Cơ chế tịnh tiến (Van kim)

Khác với van bi , van kim sử dụng một trục nhọn di chuyển lên xuống.

• Nguyên lý: Khi bạn vặn núm điều khiển, đầu kim sẽ thu hẹp hoặc mở rộng khoảng không gian tại ghế van.

• Đặc điểm: Không dùng để đóng mở nhanh. Nó dùng để điều tiết lưu lượng một cách cực kỳ tinh vi, thậm chí là từng giọt một.

3. Cơ chế tự động áp suất (Van một chiều)

Đây là dòng van "vô hình" vì không có tay gạt.

• Nguyên lý: Sử dụng lực đàn hồi của lò xo hoặc trọng lực của lá lật. Khi áp suất dòng chảy thuận đủ lớn, nó đẩy đĩa van mở ra. Khi dòng chảy dừng hoặc đi ngược lại, đĩa van sẽ tự động đóng sập xuống.

• Đặc điểm: Chỉ cho nước hoặc khí đi theo một hướng duy nhất.

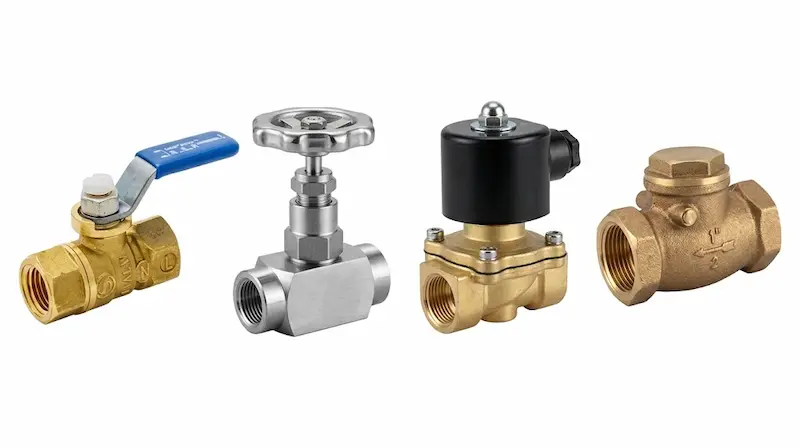

 Phân tích chi tiết: Các loại van 1/4 bạn sẽ gặp trên thị trường

Trên thực tế, 80% người tìm kiếm từ khóa van 1 4 đang có nhu cầu về một trong bốn loại dưới đây. Việc phân biệt rõ ràng sẽ giúp bạn giao tiếp hiệu quả hơn với nhà cung cấp.

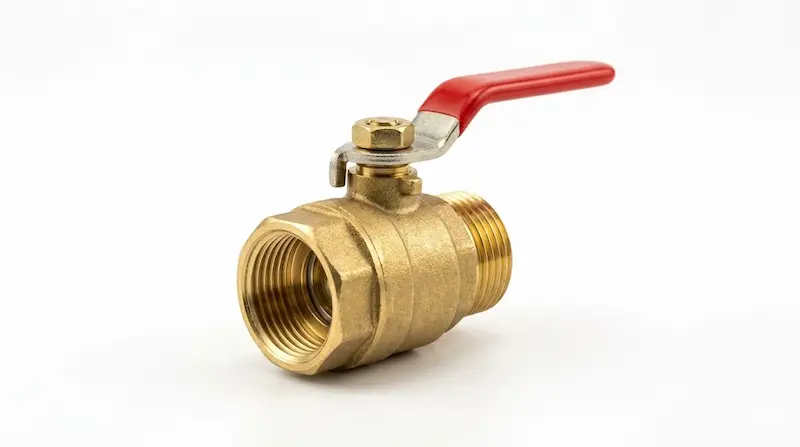

 Van bi 1/4 (1/4" Ball Valve)

Đây là loại "van quốc dân". Bạn có thể thấy nó ở khắp nơi:

• Vật liệu: Thường là đồng mạ chrome, inox 304 hoặc nhựa PVC.

• Ứng dụng: Làm van khóa đầu ra cho máy nén khí, van cấp nước cho máy lọc nước, hoặc khóa gas mini.

• Ưu điểm: Giá rẻ, dễ mua, độ bền cao nếu dùng cho môi trường sạch.

Van điện từ 1/4 (1/4" Solenoid Valve)

Nếu hệ thống của bạn cần điều khiển từ xa qua điện thoại hoặc tủ điện, đây là thứ bạn cần.

• Nguyên lý: Sử dụng cuộn coil sinh ra từ trường để hút lõi van lên.

• Điện áp: Thường có loại 220V AC hoặc 24V DC.

• Ứng dụng: Hệ thống phun sương tự động, máy pha cà phê công nghiệp, dây chuyền đóng gói.

Van kim 1/4 (1/4" Needle Valve)

Sản phẩm dành cho dân kỹ thuật chuyên sâu.

• Vật liệu: Chủ yếu bằng inox để chịu áp lực cực cao (có thể lên tới 3000-6000 PSI).

• Ứng dụng: Lắp đặt phía trước các đồng hồ đo áp suất để bảo vệ đồng hồ hoặc dùng trong các hệ thống chiết rót tinh dầu, hóa chất.

Van giảm áp/điều áp 1/4 (1/4" Regulator)

Dòng van này có nhiệm vụ hạ áp suất đầu vào xuống một mức ổn định ở đầu ra.

• Ứng dụng: Cực kỳ quan trọng trong hệ thống khí nén để bảo vệ các thiết bị đầu cuối như súng phun sơn, xylanh không bị nổ do áp quá cao.

Các thông số kỹ thuật "sống còn" khi chọn van 1 4

Sai lầm lớn nhất của khách hàng là chỉ nhìn vào kích thước ren 1/4. Một chuyên gia SEO và kỹ thuật sẽ khuyên bạn phải kiểm tra thêm 4 thông số sau:

Áp suất làm việc (Working Pressure)

• Ký hiệu: PSI, Bar, hoặc Kg/cm2.

• Lưu ý: Một chiếc van bi 1/4 cho nước thường chỉ chịu được 10 bar (150 PSI). Nếu bạn lắp nó vào máy nén khí áp suất cao (ví dụ máy nén cao áp 30 bar), van có thể bị nổ hoặc rách gioăng ngay lập tức.

Môi trường lưu chất (Medium)

• Nước sạch: Dùng van đồng hoặc nhựa là đủ.

• Khí nén: Cần van có độ kín khít cao, thường ưu tiên van đồng mạ hoặc inox.

• Hóa chất/Thực phẩm: Bắt buộc sử dụng van inox 304 hoặc 316 để tránh bị ăn mòn và đảm bảo vệ sinh.

Kiểu ren (Thread Type)

Đây là nơi xảy ra nhiều vụ "đổi trả hàng" nhất.

• Ren ngoài (Male): Có các vòng răng lộ ra ngoài.

• Ren trong (Female): Các vòng răng nằm sâu bên trong lỗ.

• Ren NPT vs BSP: Ren Mỹ và ren Anh có bước răng khác nhau. Mặc dù cùng là 1/4 nhưng nếu khác tiêu chuẩn, bạn chỉ vặn được 1-2 vòng là bị kẹt.

Nhiệt độ vận hành (Temperature)

Nếu bạn lắp van cho lò hơi hoặc hệ thống nước nóng trung tâm, hãy chọn loại có gioăng Teflon (PTFE) chịu nhiệt. Van nhựa hoặc van cao su thường sẽ biến dạng ở nhiệt độ trên 60 độ C.

So sánh trực quan: Đâu là lựa chọn tối ưu cho bạn?

Bảng so sánh dưới đây giúp bạn có cái nhìn tổng thể về các loại van 1/4 phổ biến:

Ứng dụng thực tế của van 1 4: Từ gia đình đến nhà máy

 Trong hệ thống xử lý nước gia đình

Hầu hết các máy lọc nước RO hiện nay đều sử dụng van bi 1/4 bằng nhựa hoặc inox mini. Chúng dùng để khóa nước đầu vào hoặc kiểm soát đường nước thải. Việc sử dụng đúng kích thước 1/4 giúp bạn dễ dàng thay thế linh kiện mà không cần gọi thợ chuyên nghiệp.

 Trong gara ô tô và xưởng cơ khí

Máy nén khí là thiết bị không thể thiếu. Các loại van xả đáy (để xả nước đọng trong bình) thường là van bi 1/4 ren ngoài. Ngoài ra, các bộ lọc đôi, bộ tra dầu trên đường ống cũng sử dụng chuẩn ren này để kết nối với các thiết bị cầm tay như súng vặn bu lông hay súng xịt hơi.

 Trong ngành tự động hóa

Van điện từ 1/4 kết hợp với các cảm biến áp suất giúp điều khiển các cánh tay robot hoặc hệ thống đóng mở cửa tự động bằng khí nén. Kích thước nhỏ gọn của van 1/4 cho phép lắp đặt số lượng lớn trên một bảng mạch điều khiển (Manifold) mà không chiếm quá nhiều không gian.

Sai lầm thường gặp và hậu quả khi chọn mua van 1/4

"Sai một ly đi một dặm" — câu nói này cực kỳ đúng trong ngành van.

• Nhầm lẫn kích thước: Tưởng 1/4 inch là 1/4 cm (2.5mm). Thực tế nó lớn gấp nhiều lần.

• Không chú ý đến chiều dòng chảy: Đặc biệt với van một chiều và van điện từ. Nếu bạn lắp ngược chiều mũi tên trên thân van, hệ thống sẽ bị chặn đứng hoàn toàn.

• Tiết kiệm quá mức: Mua van đồng kém chất lượng (đồng pha tạp chất nhiều) cho hệ thống khí nén. Sau một thời gian, áp suất cao sẽ khiến thân van bị rạn nứt gây rò rỉ khí, làm máy nén phải chạy liên tục, tiêu tốn rất nhiều điện năng.

• Quên băng tan (cao su non): Kết nối ren 1/4 rất nhỏ, nếu không quấn băng tan đúng cách (khoảng 10-15 vòng tùy độ hở), hiện tượng rò rỉ là chắc chắn xảy ra.

Checklist: Quy trình chọn mua van 1 4 đúng chuẩn 5 bước

Để đảm bảo bạn mua đúng loại van 1/4 ngay từ lần đầu tiên, hãy thực hiện theo quy trình sau:

1. Bước 1: Xác định chức năng. Bạn cần đóng ngắt (Van bi), điều tiết (Van kim), ngăn chảy ngược (Van 1 chiều) hay tự động hóa (Van điện từ)?

2. Bước 2: Kiểm tra vật liệu. Môi trường lắp đặt có tính ăn mòn không? Có dùng cho thực phẩm không? (Chọn Inox). Hay chỉ dùng cho khí nén, nước sạch thông thường? (Chọn Đồng/Nhựa).

3. Bước 3: Xác định kiểu ren. Hãy chụp ảnh thiết bị bạn định lắp vào. Cần ren trong hay ren ngoài? Ren thẳng (G/BSP) hay ren côn (NPT)?

4. Bước 4: Đối soát áp suất và nhiệt độ. Áp suất thực tế của hệ thống là bao nhiêu? Đảm bảo van bạn mua có thông số định mức cao hơn ít nhất 20% so với áp suất thực tế để đảm bảo an toàn.

5. Bước 5: Lựa chọn thương hiệu uy tín. Đừng ham rẻ vài ngàn đồng mà mua những loại van không nhãn mác. Một số thương hiệu phổ biến cho dòng van nhỏ này có thể kể đến như: Sanwa (Thái Lan), STNC (Khí nén), SMC, hay các dòng van inox hàng Việt Nam chất lượng cao.

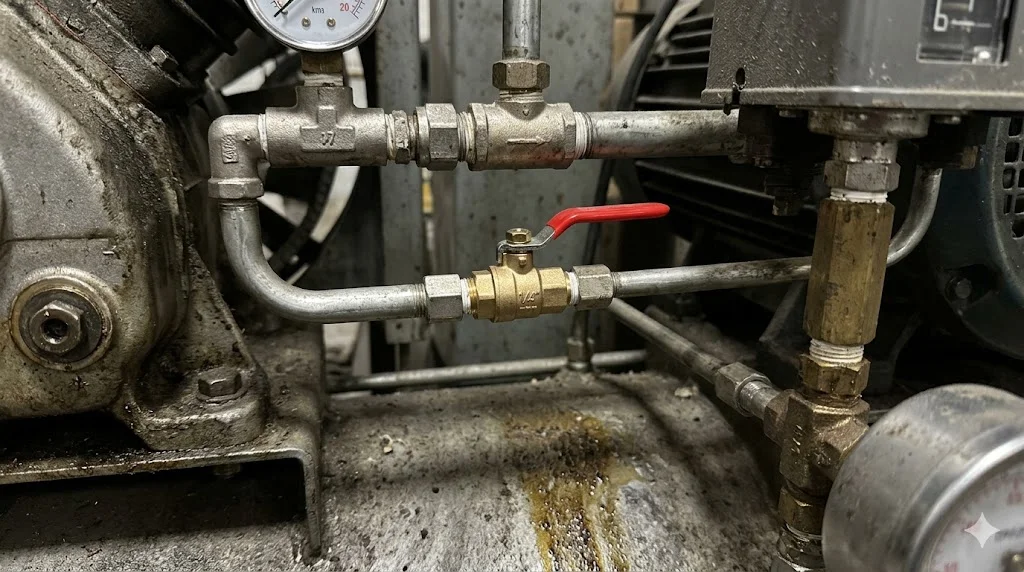

Hướng dẫn lắp đặt và bảo trì van 1/4 chuyên nghiệp

Lắp đặt đúng cách giúp kéo dài tuổi thọ thiết bị lên gấp 2-3 lần.

Cách quấn băng tan đúng kỹ thuật

Nhiều người quấn băng tan nhưng vẫn bị rò rỉ. Bí quyết là:

• Quấn theo chiều kim đồng hồ (nếu bạn nhìn vào đầu ren). Điều này giúp băng tan không bị bung ra khi bạn vặn van vào ống.

• Quấn từ 10-15 vòng, tập trung dày hơn ở phần gốc ren.

Bảo trì định kỳ

Đối với van 1/4, đặc biệt là van dùng cho khí nén, hãy kiểm tra định kỳ:

• Kiểm tra rò rỉ: Dùng nước xà phòng bôi vào các mối nối. Nếu có bong bóng nổi lên, cần siết lại hoặc quấn lại băng tan.

• Vệ sinh lõi van: Nếu thấy van đóng không kín (đã đóng tay gạt nhưng nước/khí vẫn qua), có thể có rác hoặc mạt sắt kẹt ở đệm kín. Hãy tháo ra và vệ sinh nhẹ nhàng.

FAQ - Giải đáp nhanh các thắc mắc về van 1/4

1. Tại sao tôi mua van 1 4 về lắp vào ống phi 27 không vừa?

Ống phi 27 tương đương với chuẩn ren 3/4 inch. Van 1/4 nhỏ hơn rất nhiều. Bạn cần mua thêm đầu chuyển (bầu thu) từ 27 xuống 13 để lắp được.

2. Van 1/4 inch dùng cho máy lọc nước có dùng chung cho máy nén khí được không?

Thường là không nên. Van máy lọc nước hay làm bằng nhựa hoặc đồng mỏng, không chịu được áp suất cao (8-10 bar) của máy nén khí và dễ bị bật vòi nối nhanh.

3. Làm thế nào để biết van 1/4 của tôi làm bằng inox hay đồng mạ?

Cách đơn giản nhất là dùng nam châm (với inox 304 xịn sẽ không hút hoặc hút rất nhẹ) hoặc dùng dũa mài nhẹ một góc nhỏ. Nếu hiện ra màu vàng thì đó là đồng mạ chrome, nếu vẫn màu trắng bạc thì đó là inox.

Kết luận: Van 1/4 - Nhỏ nhưng không thể xem thường

Qua bài phân tích chi tiết trên, hy vọng bạn đã có cái nhìn thấu đáo về dòng van 1 4. Đây không chỉ là một linh kiện nhỏ bé mà là chốt chặn quan trọng quyết định đến hiệu suất và sự an toàn của cả một hệ thống lớn.

Việc hiểu đúng kích thước (13.7mm), chọn đúng công năng (Bi, Kim, Điện từ) và vật liệu phù hợp sẽ giúp bạn trở thành một người tiêu dùng thông thái, giúp hệ thống hoạt động bền bỉ qua năm tháng. Đừng để một chiếc van nhỏ làm hỏng một dự án lớn!

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 4.
