Van Vô Lăng: Giải Pháp Kiểm Soát Dòng Chảy Bền Bỉ Và Tin Cậy Trong Công Nghiệp

Trong vận hành các hệ thống đường ống phức tạp, việc điều chỉnh dòng chảy một cách chính xác là yêu cầu tiên quyết để đảm bảo hiệu suất sản xuất. Tuy nhiên, một bài toán thực tế thường xuyên xảy ra là sự cố mất điện đột ngột hoặc hỏng hóc hệ thống khí nén, khiến các dòng van tự động hiện đại trở nên vô dụng. Lúc này, mọi sự kỳ vọng đều đổ dồn vào khả năng thao tác thủ công để duy trì sự ổn định của hệ thống. Tuy nhiên, vẫn còn rất nhiều người vận hành hoặc đơn vị thu mua chưa thực sự hiểu rõ van vô lăng là gì, dẫn đến việc nhầm lẫn với các loại van tay gạt thông thường hoặc không khai thác hết ưu điểm của chúng. Van vô lăng không chỉ là một thiết bị đóng ngắt đơn giản; nó là giải pháp nền tảng, đảm bảo hệ thống của bạn luôn nằm trong tầm kiểm soát ngay cả trong những điều kiện khắc nghiệt nhất. Hiểu đúng về loại van này sẽ giúp doanh nghiệp tiết kiệm chi phí và tối ưu hóa quy trình vận hành dài hạn.

Van vô lăng là gì?

Van vô lăng (Handwheel Valve) là tên gọi phổ biến để chỉ các loại van công nghiệp được vận hành bằng một tay quay hình tròn, có hình dáng tương tự như vô lăng ô tô. Đây là thiết bị cơ khí dùng để đóng, mở hoặc điều tiết lưu lượng dòng chảy của các loại lưu chất như nước, hơi nóng, khí nén hoặc hóa chất trong đường ống.

Điểm đặc trưng nhất của Handwheel Valve chính là cơ chế truyền động. Thay vì sử dụng lực gạt trực tiếp, van sử dụng bộ phận tay quay kết hợp với trục ren hoặc hộp số bánh răng. Khi chúng ta xoay vô lăng, lực xoắn sẽ được chuyển hóa thành chuyển động tịnh tiến hoặc chuyển động quay của đĩa van.

Nhờ thiết kế này, người vận hành chỉ cần sử dụng một lực nhỏ cũng có thể điều khiển được các dòng van có kích thước lớn hoặc chịu áp lực cao một cách dễ dàng. "Vô lăng" ở đây chính là biểu tượng của sự kiểm soát cơ học chắc chắn và ổn định nhất.

Nguyên lý hoạt động của Handwheel Valve

Về bản chất, nguyên lý hoạt động của Handwheel Valve dựa trên sự tương tác giữa trục vít và đai ốc. Khi người vận hành quay vô lăng theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, trục van sẽ chuyển động:

• Cơ chế đóng/mở: Chuyển động quay của vô lăng làm trục van xoay, từ đó nâng đĩa van lên (để mở) hoặc hạ đĩa van xuống (để đóng) sát vào ghế van.

• Điều tiết lưu lượng: Khác với van tay gạt vốn chỉ có hành trình 90 độ, Handwheel Valve cho phép người dùng xoay nhiều vòng. Điều này giúp đĩa van di chuyển từng khoảng cách rất nhỏ, tạo ra khả năng điều tiết dòng chảy cực kỳ chính xác.

Ưu điểm lớn nhất của nguyên lý này là sự tin cậy tuyệt đối. Vì hoạt động hoàn toàn bằng cơ học, van không phụ thuộc vào nguồn điện, tín hiệu điều khiển hay áp suất khí nén. Điều này khiến Handwheel Valve trở thành lựa chọn dự phòng bắt buộc hoặc là giải pháp chính trong các môi trường đơn giản, nơi mà sự tối giản đồng nghĩa với độ bền.

Phân loại Handwheel Valve phổ biến trên thị trường

Tùy vào cấu tạo bên trong và mục đích sử dụng, Handwheel Valve được chia thành nhiều dòng sản phẩm đặc thù:

Theo cấu tạo chức năng

• Van cổng vô lăng (Gate Valve ): Chủ yếu dùng để đóng hoặc mở hoàn toàn. Đĩa van hình cánh cổng di chuyển lên xuống, không gây cản trở dòng chảy khi mở hết.

• Van cầu vô lăng (Globe Valve): Là loại van tốt nhất để điều tiết dòng chảy. Thiết kế thân van hình chữ ngã giúp kiểm soát lưu lượng mịn và chính xác.

• Van bướm vô lăng: Thay vì tay gạt, loại này sử dụng hộp số bánh răng kết hợp vô lăng để xoay cánh bướm, giúp giảm lực vận hành cho các size đường ống lớn.

Theo vật liệu chế tạo

• Van gang: Phổ biến trong hệ thống nước, PCCC nhờ giá thành rẻ.

• Van thép: Chịu được nhiệt độ và áp suất rất cao, dùng trong nhà máy lọc dầu, nhiệt điện.

• Van Inox (304/316): Chống ăn mòn tuyệt vời, chuyên dùng cho thực phẩm, dược phẩm hoặc hóa chất.

Insight chuyên gia: Mỗi loại van có mức độ điều tiết khác nhau. Nếu bạn cần điều tiết áp suất hơi nóng, hãy chọn van cầu vô lăng; nếu chỉ cần đóng ngắt dòng nước sạch, van cổng vô lăng là phương án kinh tế nhất.

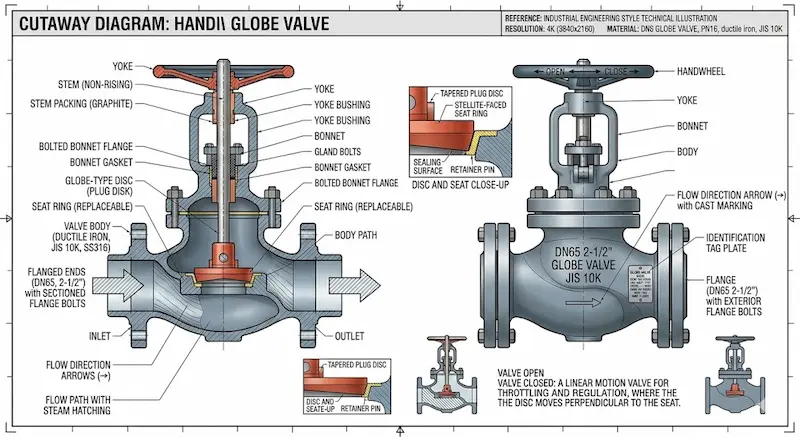

Thông số kỹ thuật cần quan tâm khi chọn van vô lăng

Để thiết bị vận hành ổn định và không xảy ra sự cố nứt vỡ trục, bạn cần đặc biệt lưu ý đến các thông số sau:

1. Kích thước danh nghĩa (DN): Dao động từ DN15 (ống nhỏ) đến DN300 hoặc thậm chí DN1000 cho các hệ thống thủy lợi, cấp thoát nước lớn.

2. Áp suất làm việc (PN): Phổ biến là PN10, PN16, PN25. Chọn sai mức áp suất thấp hơn thực tế sẽ khiến áp lực lưu chất đẩy hỏng đĩa van hoặc gây kẹt trục ren.

3. Vật liệu làm kín (Seal/Gasket): Phải tương thích với lưu chất. Ví dụ, hơi nóng cần gioăng Graphite, hóa chất cần Teflon (PTFE).

4. Kiểu kết nối:

   • Mặt bích: Dùng cho đường ống lớn, yêu cầu độ chắc chắn cao.

   • Nối ren: Dùng cho đường ống nhỏ, dễ dàng tháo lắp.

Insight: Một sai lầm thường gặp là chọn van có kích thước phù hợp nhưng lại bỏ qua vật liệu trục van. Trục van bằng inox sẽ bền hơn nhiều so với trục thép thường trong môi trường ẩm ướt.

So sánh Handwheel Valve với van tự động

Kết luận: Handwheel Valve được coi là giải pháp nền tảng. Ngay cả trong những nhà máy hiện đại nhất, người ta vẫn lắp đặt Handwheel Valve song song hoặc phía sau van tự động để làm phương án dự phòng khẩn cấp.

Tại sao van vô lăng vẫn được sử dụng rộng rãi ngày nay?

Dù công nghệ tự động hóa đã tiến rất xa, nhưng Handwheel Valve vẫn giữ vững vị thế không thể thay thế vì:

• Tính độc lập: Không cần dây điện, không cần tủ điều khiển. Trong các sự cố thiên tai hoặc cháy nổ gây mất điện, đây là thiết bị duy nhất có thể giúp bạn khóa dòng chảy an toàn.

• Độ bền bỉ kinh ngạc: Một chiếc van gang vô lăng có thể hoạt động tốt trong 10-20 năm nếu được bảo dưỡng đúng cách.

• Dễ sửa chữa: Cấu tạo thuần cơ khí giúp các kỹ thuật viên dễ dàng tháo rời để thay thế gioăng phớt hoặc bôi trơn mà không cần máy móc chuyên dụng.

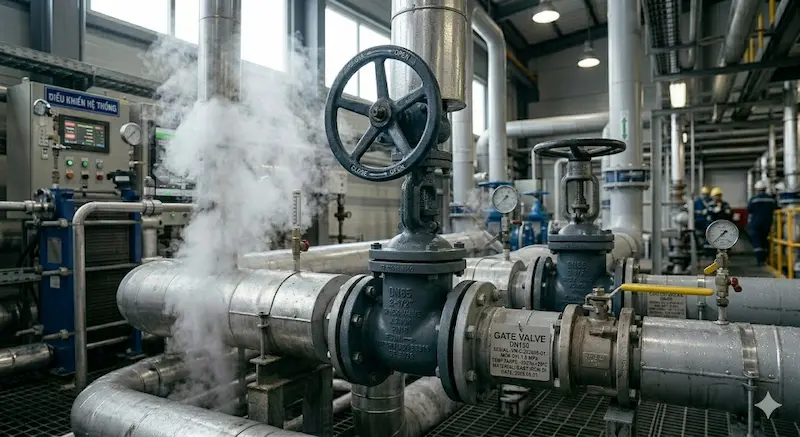

Ứng dụng thực tế của Handwheel Valve

Handwheel Valve xuất hiện trong hầu hết các hạ tầng kỹ thuật quan trọng:

• Nhà máy công nghiệp: Dùng trong hệ thống lò hơi, đường ống dẫn dầu, khí nén.

• Hệ thống nước: Trạm bơm nước sạch, xử lý nước thải đô thị.

• Hệ thống PCCC: Lắp đặt tại các cụm bơm cứu hỏa, nơi yêu cầu độ tin cậy cao nhất khi có hỏa hoạn.

• Hệ thống HVAC: Điều chỉnh lưu lượng nước nóng/lạnh trong các tòa nhà cao tầng.

Sai lầm thường gặp khi sử dụng van vô lăng

1. Dùng sai loại van để điều tiết: Dùng van cổng vô lăng để điều chỉnh lưu lượng sẽ khiến đĩa van bị rung, mòn nhanh chóng và gây tiếng ồn lớn.

2. Quên bảo trì ren trục: Trục ren để lâu ngày không bôi trơn sẽ bị rỉ sét, dẫn đến kẹt cứng không thể quay vô lăng.

3. Quay quá lực: Nhiều người dùng xà beng hoặc ống tuýp để trợ lực xoay vô lăng quá mạnh, dẫn đến gãy trục van hoặc vỡ đĩa van.

4. Chọn sai vật liệu: Dùng van gang cho hóa chất ăn mòn sẽ khiến van bị thủng thân chỉ sau một thời gian ngắn.

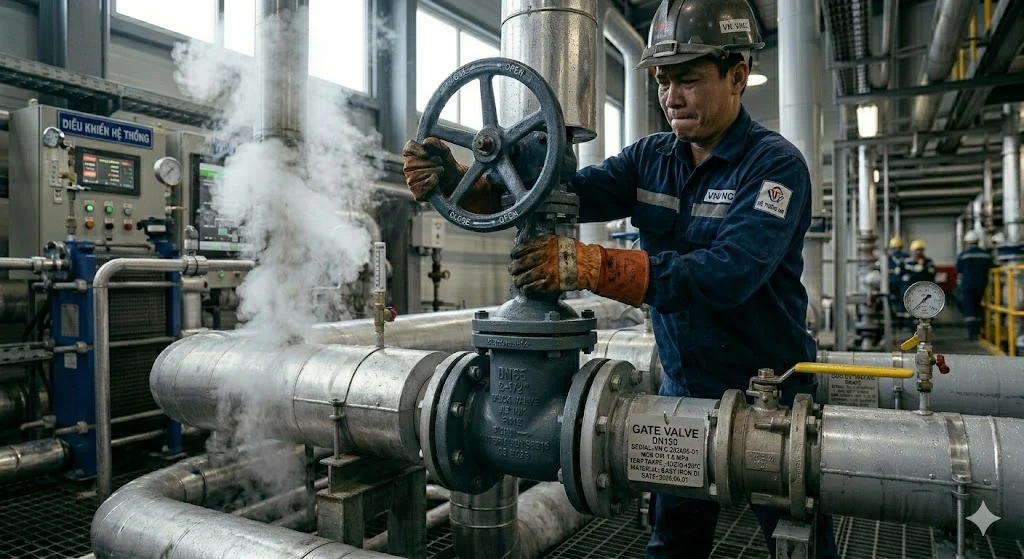

Hướng dẫn sử dụng và bảo trì Handwheel Valve đúng cách

Để kéo dài tuổi thọ cho Handwheel Valve, bạn nên tuân thủ checklist sau:

• Thao tác nhẹ nhàng: Xoay vô lăng từ từ để áp suất thay đổi dần dần, tránh hiện tượng thủy kích.

• Kiểm tra hướng đóng/mở: Thông thường, xoay phải (theo chiều kim đồng hồ) là Đóng (Close), xoay trái là Mở (Open).

• Bôi trơn định kỳ: Sử dụng mỡ bò bôi vào phần trục ren lộ ra ngoài để đảm bảo tay quay luôn nhẹ nhàng.

• Không dùng ngoại lực quá mức: Chỉ sử dụng lực tay người. Nếu van kẹt, hãy kiểm tra nguyên nhân thay vì cố dùng lực ép.

Checklist chọn mua Handwheel Valve chất lượng

• Xác định chính xác môi trường lưu chất (Nước, khí, hay hóa chất?).

• Kiểm tra thông số DN (kích thước) và PN (áp suất).

• Chọn kiểu van: Van cổng (đóng/mở) hay Van cầu (điều tiết)?

• Kiểm tra tiêu chuẩn mặt bích (JIS, BS, ANSI) để lắp vừa đường ống.

• Lựa chọn thương hiệu uy tín, có đầy đủ giấy tờ CO/CQ để đảm bảo chất lượng thép/gang.

FAQ – Những câu hỏi thường gặp về Handwheel Valve

1. Van vô lăng là gì?

Đó là loại van công nghiệp sử dụng tay quay cơ học để đóng mở hoặc điều tiết dòng chảy qua đường ống.

2. Handwheel Valve có bền không?

Rất bền. Vì không có linh kiện điện tử, Handwheel Valve có tuổi thọ cao và hoạt động ổn định trong nhiều môi trường khắc nghiệt.

3. Có thể thay thế van điện bằng Handwheel Valve không?

Hoàn toàn có thể nếu hệ thống không yêu cầu điều khiển tự động từ xa hoặc tần suất đóng mở không quá liên tục.

4. Tại sao vô lăng bị cứng không quay được?

Thường do trục van bị rỉ sét do thiếu mỡ bôi trơn hoặc có rác kẹt trong lòng van. Cần tháo kiểm tra thay vì cố dùng lực mạnh.

Kết luận

Van vô lăng là minh chứng cho việc những giải pháp cơ bản nhất đôi khi lại là những giải pháp quan trọng nhất. Sự bền bỉ, tính độc lập và khả năng kiểm soát chính xác giúp thiết bị này luôn giữ vai trò "xương sống" trong mọi hệ thống đường ống công nghiệp. Việc lựa chọn đúng loại Handwheel Valve không chỉ giúp hệ thống vận hành an toàn mà còn là cách tối ưu chi phí đầu tư bền vững cho doanh nghiệp.
