Van Cổng D150: Hướng Dẫn Kỹ Thuật Chuyên Sâu Và Cách Lựa Chọn Tối Ưu

Trong lĩnh vực thi công hệ thống cấp thoát nước, PCCC hay các công trình hạ tầng, tình huống dở khóc dở cười thường gặp nhất là khi thiết bị đã được vận chuyển đến chân công trình nhưng lại lắp không vừa đường ống. Đặc biệt với dòng van cổng d150, việc nhầm lẫn giữa thông số DN150 và đường kính ngoài thực tế, hoặc chọn sai tiêu chuẩn mặt bích thường xuyên dẫn đến rò rỉ và thất thoát áp lực sau một thời gian ngắn vận hành. Lựa chọn sai vật liệu không chỉ làm tăng chi phí sửa chữa mà còn đe dọa đến tính an toàn của toàn bộ hệ thống áp lực cao. Van cổng d150 là một trong những kích thước phổ biến nhất, nhưng để chọn đúng loại "khớp" hoàn hảo với nhu cầu kỹ thuật và ngân sách, bạn cần hiểu rõ những quy chuẩn khắt khe phía sau con số 150mm này.

Van cổng D150 là gì?

Van cổng d150 (còn được gọi là van chặn DN150) là thiết bị công nghiệp được thiết kế cho các đường ống có đường kính danh nghĩa 150mm (tương đương khoảng 6 inch). Chức năng chính của dòng van này là đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống.

Đặc điểm nổi bật nhất của dòng van này là khi ở trạng thái mở hoàn toàn, đĩa van được nâng lên hết mức, cho phép dòng chảy đi thẳng xuyên qua thân van mà không gặp bất kỳ vật cản nào. Điều này giúp hệ thống ít tổn thất áp suất và duy trì lưu lượng tối đa, một ưu điểm vượt trội so với các dòng van cầu. Với kích thước D150, thiết bị này đóng vai trò là "người gác cổng" then chốt trong việc điều khiển dòng nước, hóa chất hoặc chất lỏng trong các công trình quy mô vừa và lớn.

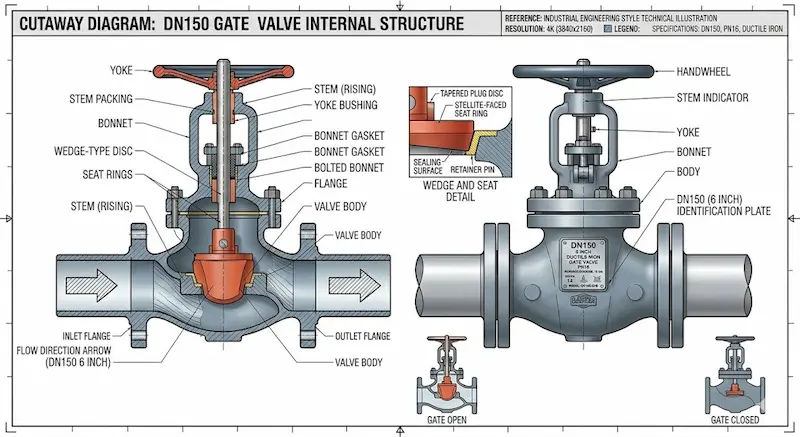

Nguyên lý hoạt động của van cổng DN150

Cơ chế vận hành của van cổng d150 dựa trên chuyển động tịnh tiến của đĩa van. Khi người vận hành xoay tay quay (vô lăng), trục van sẽ truyền lực khiến đĩa van nâng lên hoặc hạ xuống theo phương thẳng đứng, vuông góc với dòng chảy.

• Trạng thái mở: Đĩa van nằm hoàn toàn trong khoang van, giải phóng không gian cho chất lỏng đi qua.

• Trạng thái đóng: Đĩa van hạ xuống kịch sàn, ép chặt vào ghế van để ngăn chặn dòng chảy tuyệt đối.

Điểm quan trọng cần lưu ý: Van cổng DN150 được thiết kế để làm việc ở hai trạng thái cực đoan: Đóng hoàn toàn hoặc Mở hoàn toàn. Thiết bị này không phù hợp để điều tiết lưu lượng (mở hé). Nếu sử dụng để điều tiết, áp lực dòng chảy cường độ cao sẽ gây rung lắc đĩa van, dẫn đến mài mòn ghế van nhanh chóng và gây ra hiện tượng rò rỉ không đáng có. Tuy nhiên, nếu dùng đúng cách, dòng van này có độ bền cực cao và khả năng chịu áp lực rất tốt.

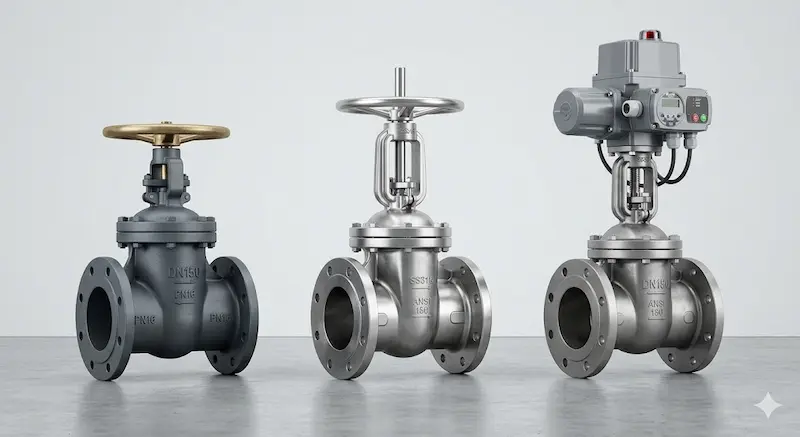

Phân loại van cổng D150 phổ biến trên thị trường

Tùy vào môi trường lưu chất và yêu cầu vận hành, van cổng được chia thành nhiều phân khúc khác nhau:

Theo vật liệu chế tạo

• Van cổng gang: Loại phổ biến nhất cho hệ thống nước sạch và PCCC nhờ giá thành hợp lý và độ bền cơ học tốt.

• Van cổng thép: Chuyên dùng cho môi trường nhiệt độ cao và áp suất cực lớn như hệ thống hơi nóng hoặc dầu khí.

• Van cổng Inox (304/316): Lựa chọn tối ưu cho ngành thực phẩm, hóa chất hoặc các môi trường có tính ăn mòn cao.

Theo kiểu vận hành

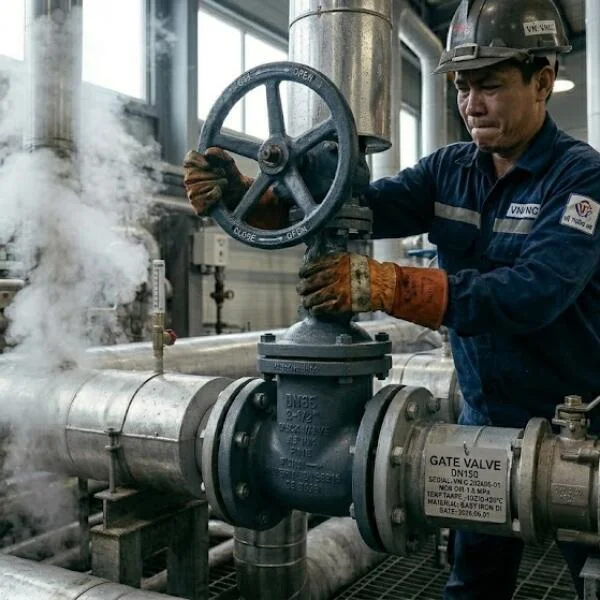

• Tay quay (Vô lăng): Vận hành thủ công, đơn giản, chi phí thấp.

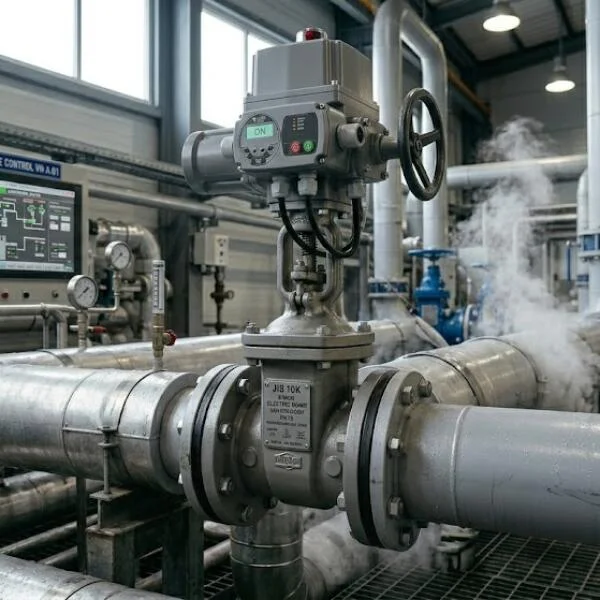

• Điều khiển điện/khí nén: Sử dụng đầu chuyển động tự động, phù hợp cho các vị trí khó tiếp cận hoặc cần tích hợp vào hệ thống điều khiển trung tâm (SCADA).

Theo kiểu kết nối

Với kích thước DN150, hầu hết các nhà sản xuất đều sử dụng kết nối mặt bích. Kiểu kết nối ren rất hiếm gặp ở size này do trọng lượng van lớn và yêu cầu độ kín khít cao dưới áp lực mạnh.

Thông số kỹ thuật cần biết khi chọn van cổng

Để tránh việc mua về không lắp được, kỹ sư và bộ phận thu mua cần nắm chắc các thông số sau:

1. Kích thước danh nghĩa: DN150 (tương đương đường kính ngoài ống nhựa PVC là 160mm hoặc ống thép là ~168mm).

2. Áp suất làm việc: Thường gặp nhất là PN10, PN16 hoặc PN25 (tương đương 10, 16, 25 bar).

3. Tiêu chuẩn mặt bích: Đây là "tử huyệt" của việc lắp đặt. Các tiêu chuẩn như JIS (Nhật Bản), BS (Anh), ANSI (Mỹ), DIN (Đức) có tâm lỗ bu-lông khác nhau hoàn toàn. Nếu mặt bích trên ống chờ là JIS 10K mà bạn mua van tiêu chuẩn BS, chắc chắn sẽ không lắp vừa.

4. Vật liệu thân và đĩa: Thân gang cầu, đĩa bọc cao su (cho nước sạch) hoặc thân inox, đĩa inox (cho hóa chất).

Insight chuyên gia: Luôn kiểm tra tiêu chuẩn mặt bích của hệ thống hiện tại trước khi đặt hàng. Một sai lệch nhỏ về tiêu chuẩn cũng khiến tiến độ công trình bị đình trệ.

So sánh các loại van cổng D150

Việc so sánh giúp bạn tối ưu hóa chi phí đầu tư mà vẫn đảm bảo kỹ thuật:

Về vận hành, van tay quay phù hợp cho các vị trí ít phải đóng mở, giúp tiết kiệm chi phí đầu tư ban đầu. Ngược lại, van điều khiển điện dù chi phí cao nhưng lại là chìa khóa cho sự tự động hóa, giảm thiểu nhân công vận hành và phản ứng nhanh trong các tình huống khẩn cấp. Kết luận lại, không có loại van nào là tốt nhất, chỉ có loại phù hợp nhất với đặc thù công trình của bạn.

Tại sao phải chọn đúng van cổng DN150?

Chọn đúng van cổng không đơn thuần là lắp vừa đường ống. Hệ thống đường ống 150mm thường tải một khối lượng lưu chất rất lớn với áp suất cao. Nếu chọn van không đạt chuẩn:

• Rò rỉ: Gây thất thoát tài nguyên và làm giảm áp lực cuối nguồn.

• Hỏng hóc hệ thống: Van kém chất lượng có thể bị kẹt đĩa hoặc gãy trục dưới áp lực mạnh, dẫn đến việc phải dừng toàn bộ hệ thống để sửa chữa.

• Hậu quả kinh tế: Chi phí để thay thế một chiếc van D150 nằm sâu trong hệ thống lớn hơn rất nhiều so với chênh lệch giá của một chiếc van chất lượng ngay từ đầu.

Ứng dụng thực tế của van cổng

Nhờ kích thước trung bình lớn, van cổng là mắt xích không thể thiếu trong:

• Hệ thống cấp thoát nước: Trạm bơm, nhà máy xử lý nước thải đô thị.

• Hệ thống PCCC: Lắp đặt tại các đường ống chính cung cấp nước cho các họng trụ cứu hỏa.

• Công nghiệp nặng: Nhà máy hóa chất, dây chuyền sản xuất thực phẩm, hệ thống HVAC (điều hòa thông gió trung tâm) của các tòa nhà cao tầng.

• Thủy lợi: Kiểm soát dòng chảy kênh mương, đập thủy điện nhỏ.

Sai lầm thường gặp khi chọn van cổng D150

1. Nhầm lẫn kích thước: Nghĩ rằng DN150 là đường kính ngoài của ống (OD). Thực tế, bạn cần tra bảng kích thước ống thép hoặc nhựa để biết chính xác.

2. Chỉ quan tâm giá rẻ: Các dòng van trôi nổi thường có thân mỏng, cánh van không kín, dễ bị hỏng sau vài tháng.

3. Bỏ qua thông số áp suất: Lắp van PN10 vào hệ thống có áp suất đỉnh lên tới 12-13 bar sẽ khiến van bị nứt vỡ.

4. Sai tiêu chuẩn bích: Như đã nhấn mạnh, đây là lỗi phổ biến nhất khiến việc lắp đặt thất bại.

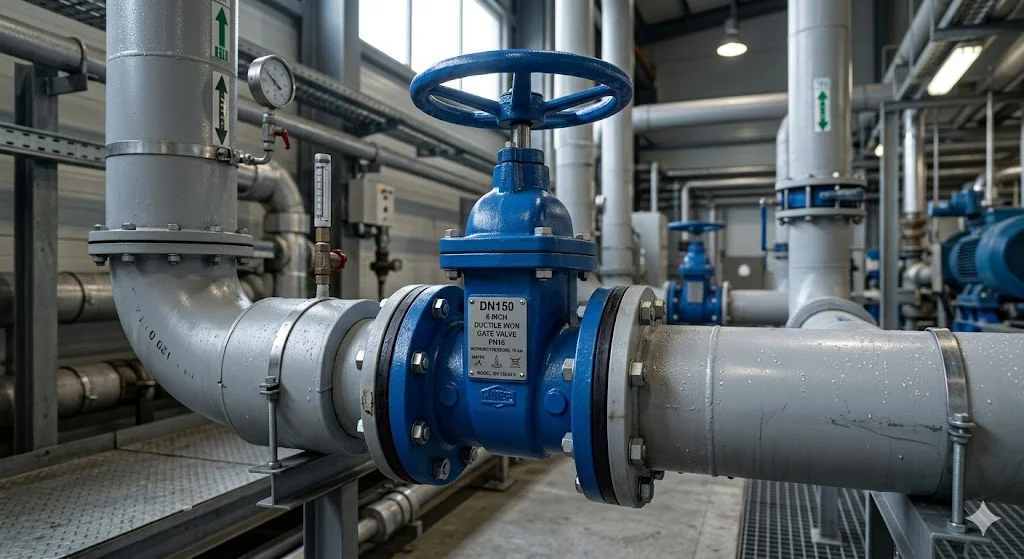

Hướng dẫn Checklist chọn van cổng đúng chuẩn

Trước khi ký đơn đặt hàng, hãy kiểm tra danh sách sau:

• Môi trường: Nước sạch, nước thải, hóa chất hay hơi nóng?

• Áp suất: Áp suất thực tế là bao nhiêu bar?

• Vật liệu: Gang (tiết kiệm) hay Inox (bền bỉ)?

• Kiểu van: Ty nổi (dễ quan sát trạng thái) hay ty chìm (tiết kiệm không gian)?

• Tiêu chuẩn kết nối: JIS, BS hay ANSI?

• Nhà cung cấp: Có chứng chỉ CO/CQ và bảo hành chính hãng không?

Lưu ý lắp đặt: Khi lắp van cổng, cần đảm bảo mặt bích ống và mặt bích van song song, không bị vênh. Sử dụng gioăng cao su hoặc teflon phù hợp để đảm bảo độ kín tuyệt đối. Đặc biệt, định kỳ 3-6 tháng nên vận hành đóng mở van một lần để tránh tình trạng kẹt do cặn bẩn bám vào đĩa van.

FAQ – Câu hỏi thường gặp

1. Van cổng D150 là bao nhiêu mm?

DN150 là đường kính danh nghĩa, tương đương với 150mm. Tuy nhiên, đường kính ngoài thực tế của ống thường rơi vào khoảng 160mm (ống nhựa) hoặc 168mm (ống thép).

2. Van cổng DN150 giá bao nhiêu?

Giá dao động rất lớn, từ vài triệu đến hàng chục triệu đồng tùy thuộc vào vật liệu (gang hay inox) và xuất xứ (Hàn Quốc, Trung Quốc, EU).

3. Nên chọn van gang hay inox cho D150?

Nếu dùng cho nước sạch sinh hoạt hoặc PCCC thông thường, van gang là đủ và tiết kiệm. Nếu dùng cho nước thải có hóa chất hoặc môi trường gần biển, bạn bắt buộc phải dùng inox 304.

4. Van cổng có dùng để điều tiết được không?

Tuyệt đối không. Chỉ sử dụng van cổng để đóng hoặc mở hoàn toàn dòng chảy.

Kết luận

Van cổng d150 là giải pháp tối ưu cho những hệ thống đường ống lớn đòi hỏi lưu lượng ổn định và độ bền cao. Việc hiểu rõ từ nguyên lý hoạt động đến các thông số kỹ thuật như tiêu chuẩn mặt bích hay áp suất PN sẽ giúp bạn tránh được những sai sót tốn kém. Một lựa chọn đúng đắn ngay từ đầu chính là cách bảo vệ hệ thống vận hành bền bỉ và tiết kiệm chi phí bảo trì về lâu dài.
