Van Steam: Giải Pháp Tối Ưu Hiệu Suất Và An Toàn Cho Hệ Thống Hơi Công Nghiệp

Trong vận hành công nghiệp, hệ thống hơi (steam) được ví như "mạch máu" cung cấp nhiệt năng cho toàn bộ dây chuyền sản xuất. Tuy nhiên, thực tế tại nhiều nhà máy cho thấy, hiện tượng sụt áp hơi đột ngột hoặc hệ thống hoạt động chập chờn diễn ra khá phổ biến. Nguyên nhân gốc rễ thường bắt nguồn từ việc các loại van steam bị rò rỉ, gây thất thoát năng lượng nghiêm trọng và làm tiêu tốn hàng trăm triệu đồng chi phí vận hành mỗi năm. Việc chọn sai loại van không chỉ làm giảm hiệu suất thiết bị mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ cao do áp suất và nhiệt độ cực lớn của hơi nước. Hiểu đúng và lựa chọn chính xác van hơi nóng không chỉ là vấn đề kỹ thuật, mà là bước đi chiến lược để bảo vệ tài sản và tối ưu hóa lợi nhuận cho doanh nghiệp.

Van steam là gì?

Van steam (hay còn gọi là van hơi nóng) là các thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống dẫn hơi để thực hiện các nhiệm vụ: điều tiết lưu lượng, kiểm soát áp suất và đóng/mở dòng hơi nước. Khác với các dòng van nước thông thường, van dùng cho hơi nóng phải làm việc trong môi trường đặc thù với tốc độ dòng chảy cao và sự thay đổi trạng thái liên tục giữa pha lỏng (nước ngưng) và pha khí (hơi).

Vai trò của van hơi nóng cực kỳ quan trọng trong việc giữ ổn định áp suất tại các điểm tiêu thụ nhiệt, giúp kiểm soát chính xác nhiệt độ cần thiết cho các quá trình nấu hấp, sấy khô hoặc gia nhiệt. Bên cạnh đó, chúng còn đóng vai trò là "chốt chặn" an toàn, bảo vệ các thiết bị đắt tiền phía sau như lò hơi, bộ trao đổi nhiệt khỏi những cú sốc áp suất hoặc hiện tượng thủy kích.

Nguyên lý hoạt động của van steam

Về cơ bản, nguyên lý hoạt động của van hơi nóng dựa trên sự tương tác giữa áp suất, nhiệt độ và lực cơ học từ bộ phận truyền động (tay quay, tay gạt hoặc bộ điều khiển điện/khí nén). Khi người vận hành tác động lực, bộ phận đóng ngắt (đĩa van, bi van hoặc cánh van) sẽ di chuyển để thay đổi diện tích mặt cắt ngang của dòng chảy.

• Trạng thái mở: Bộ phận đóng ngắt tách rời khỏi ghế van, cho phép hơi nước đi qua với tổn thất áp suất thấp nhất.

• Trạng thái đóng: Đĩa van ép chặt vào ghế van, tạo độ kín khít tuyệt đối để chặn hoàn toàn dòng hơi.

• Trạng thái điều tiết: Đĩa van nằm ở vị trí trung gian, làm hẹp dòng chảy để kiểm soát chính xác lưu lượng hơi đi vào thiết bị.

Một điểm kỹ thuật then chốt mà các kỹ sư cần lưu ý là van hơi phải có khả năng chịu đựng được sự giãn nở nhiệt liên tục. Khi hơi nóng đi qua, các chi tiết kim loại sẽ giãn nở; nếu van không được thiết kế chuẩn, hiện tượng kẹt van hoặc hở đệm làm kín sẽ xảy ra ngay lập tức.

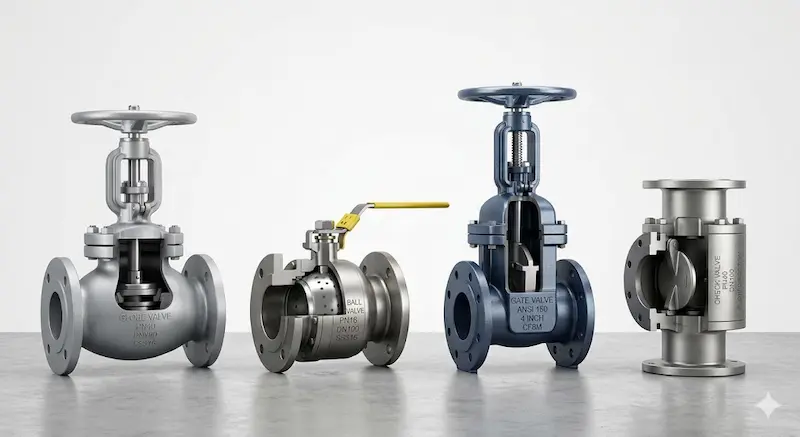

Các loại van steam phổ biến nhất hiện nay

Việc lựa chọn loại van hơi nóng nào phụ thuộc hoàn toàn vào vị trí và chức năng mong muốn trong sơ đồ hệ thống hơi.

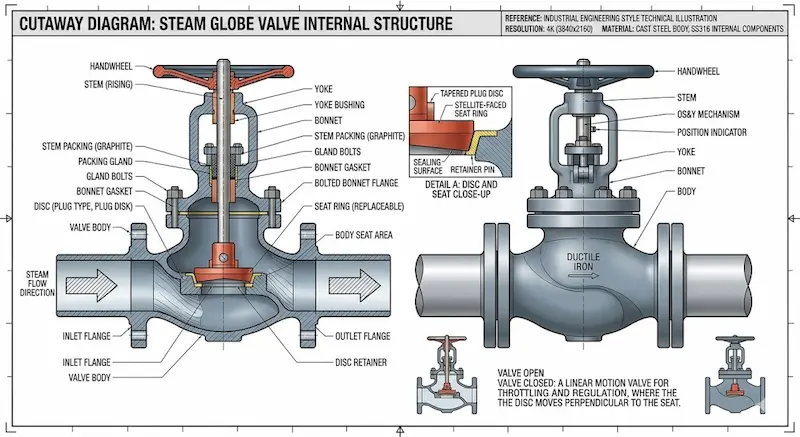

1. Van cầu (Globe Valve)

Đây là loại van "quốc dân" trong hệ thống hơi. Thiết kế thân van hình chữ ngã tạo ra sự thay đổi hướng dòng chảy, giúp việc điều tiết lưu lượng cực kỳ chính xác.

• Ưu điểm: Khả năng kiểm soát lưu lượng tốt, độ bền cao khi đóng mở thường xuyên.

• Nhược điểm: Gây sụt áp lớn hơn các loại van khác.

• Khi nào dùng: Nên dùng tại các vị trí cần điều chỉnh nhiệt độ, áp suất hoặc làm van chặn chính cho lò hơi.

2. Van bi (Ball Valve)

Van bi sử dụng một viên bi có lỗ rỗng để kiểm soát dòng chảy.

• Ưu điểm: Đóng mở cực nhanh (chỉ cần xoay 90 độ), độ kín cao.

• Nhược điểm: Không phù hợp để điều tiết (dễ làm hỏng ghế van do xói mòn hơi).

• Khi nào dùng: Thích hợp cho các vị trí đóng/mắt nhanh hoặc các đường ống phụ trợ nhỏ.

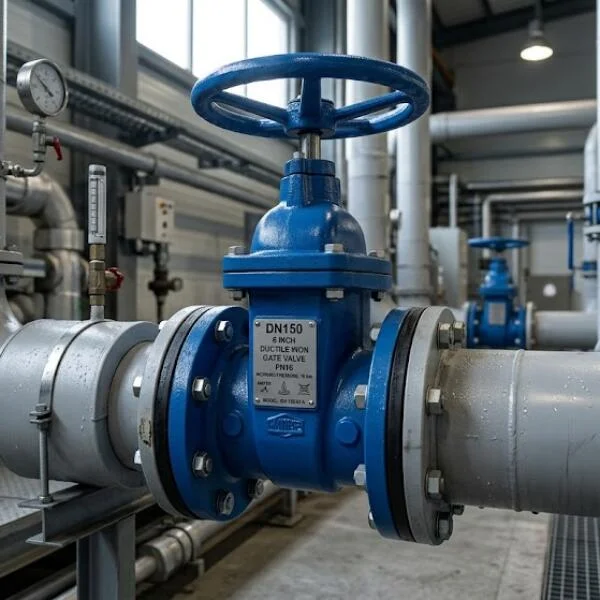

3. Van cổng (Gate Valve)

• Ưu điểm: Khi mở hoàn toàn, dòng chảy đi thẳng nên không gây sụt áp.

• Nhược điểm: Thời gian đóng mở lâu, không dùng để điều tiết vì đĩa van sẽ bị rung và mòn nhanh dưới áp lực hơi.

• Khi nào dùng: Dùng cho các đường ống hơi chính, nơi van thường xuyên ở trạng thái mở hoàn toàn.

4. Van một chiều (Check Valve)

• Vai trò: Chỉ cho phép hơi đi theo một hướng duy nhất, ngăn chặn tình trạng hơi hoặc nước ngưng chảy ngược về phía lò hơi, tránh hiện tượng thủy kích.

Thông số kỹ thuật cần quan tâm khi chọn van hơi nóng

Nếu bạn chọn sai thông số, hệ thống không chỉ hoạt động kém hiệu quả mà còn có thể đối mặt với nguy cơ cháy nổ. Dưới đây là các tiêu chuẩn bắt buộc phải kiểm tra:

1. Áp suất làm việc (PN/Class): Bạn cần xác định áp suất vận hành tối đa và áp suất thiết kế. Ví dụ, hệ thống chạy 10 bar thì van phải chịu được ít nhất PN16 hoặc ANSI 150.

2. Nhiệt độ tối đa: Hơi bão hòa (Saturated steam) và hơi quá nhiệt (Superheated steam) có mức nhiệt khác nhau. Van phải có gioăng làm kín (seal) và thân van chịu được mức nhiệt này mà không bị biến dạng.

3. Vật liệu thân van:

   • Gang (Cast Iron): Dùng cho áp suất thấp, giá thành rẻ.

   • Thép (Cast Steel): Chịu nhiệt và áp suất tốt, bền bỉ.

   • Inox (Stainless Steel): Chống ăn mòn tuyệt vời, dùng trong thực phẩm, dược phẩm hoặc môi trường khắc nghiệt.

4. Kiểu kết nối: Ren (cho size nhỏ < DN50), Mặt bích (JIS, DIN, ANSI cho size lớn), hoặc Hàn (cho áp suất rất cao).

So sánh và Insight chọn van steam phù hợp

Trong giới kỹ thuật, thường có sự phân vân giữa Van bi vs Van cầu hoặc Van cổng vs Van cầu.

• Van bi vs Van cầu: Nếu bạn cần đóng ngắt nhanh để cách ly thiết bị, hãy chọn van bi. Nếu bạn cần khống chế lượng hơi đi vào để ổn định nhiệt độ, van cầu là lựa chọn không thể thay thế.

• Van cổng vs Van cầu: Van cổng giúp tiết kiệm năng lượng hơn (ít sụt áp) trên đường ống thẳng dài, nhưng van cầu lại mang đến sự linh hoạt trong vận hành.

Insight chuyên gia: Không có loại van nào là "tốt nhất" một cách tuyệt đối. Loại van "tốt nhất" là loại phù hợp nhất với thông số vận hành và ngân sách bảo trì của nhà máy.

Tại sao van hơi nóng yêu cầu tiêu chuẩn khắt khe?

Môi trường hơi nước là một trong những môi trường khắc nghiệt nhất đối với thiết bị ngành nước. Hơi nước mang năng lượng nhiệt khổng lồ, áp suất lớn và vận tốc di chuyển cực nhanh. Nếu sử dụng các dòng van kém chất lượng, hệ quả sẽ rất thảm khốc:

• Rò rỉ liên tục: Gây lãng phí nhiên liệu đốt (than, dầu, gas) cực lớn.

• Hiện tượng xâm thực và xói mòn: Hơi nước tốc độ cao có thể "gọt giũa" kim loại, làm hỏng đĩa van chỉ sau vài tuần sử dụng.

• Nổ hệ thống: Đây là rủi ro lớn nhất, đe dọa trực tiếp đến tính mạng công nhân. Do đó, van hơi nóng phải đạt các tiêu chuẩn quốc tế như ASME, JIS, hoặc DIN để đảm bảo độ dày thân van và khả năng chịu áp.

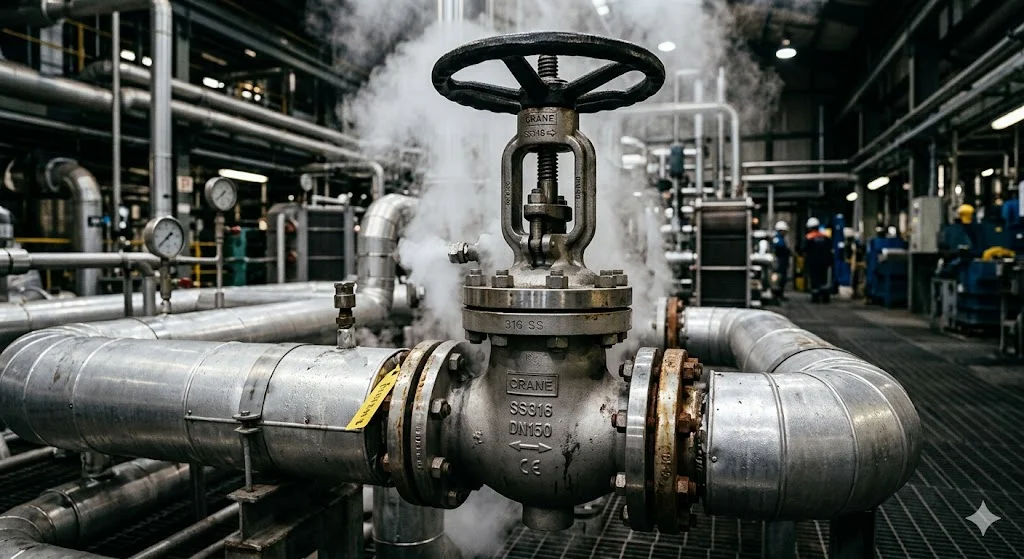

Ứng dụng thực tế của van hơi nóng

Van steam xuất hiện trong hầu hết các ngành công nghiệp nặng và nhẹ:

• Thực phẩm & Đồ uống: Tiệt trùng bao bì, nấu thực phẩm trong nồi jacket.

• Dệt may & Giặt là: Cấp hơi cho máy sấy, máy ủi công nghiệp.

• Nhiệt điện: Điều khiển dòng hơi cao áp để quay turbine phát điện.

• Hệ thống lò hơi (Boiler): Là bộ phận không thể thiếu trên cụm van chính, cụm giảm áp và bẫy hơi.

Sai lầm thường gặp: Nhiều chủ đầu tư thường chọn van dựa trên giá rẻ mà bỏ qua tổng chi phí sở hữu (TCO). Một chiếc van rẻ tiền gây rò rỉ 5% lượng hơi có thể làm tốn chi phí nhiên liệu gấp 10 lần giá trị chiếc van đó chỉ trong 1 năm.

Checklist chọn mua van hơi nóng đúng chuẩn

Để đảm bảo hiệu quả đầu tư, hãy tuân thủ checklist sau:

1. Xác định thông số: Áp suất (Bar), Nhiệt độ (°C), Lưu lượng (kg/h).

2. Chọn chức năng: Đóng mở hay điều tiết? (Chọn Van bi/Cổng hay Van cầu).

3. Chọn vật liệu: Hơi bão hòa dùng thép/gang; hơi hóa chất hoặc thực phẩm ưu tiên Inox.

4. Kiểm tra tiêu chuẩn: Mặt bích đang dùng là tiêu chuẩn gì (JIS 10K, ANSI 150, PN16)?

5. Thương hiệu: Ưu tiên các hãng uy tín đã được khẳng định trong ngành hơi như KITZ, Yoshitake, Spirax Sarco...

Lưu ý khi lắp đặt: Luôn lắp van đúng chiều mũi tên ký hiệu trên thân. Nên lắp lọc y phía trước van để tránh xỉ hàn, cặn bẩn làm hỏng đĩa van.

FAQ – Những câu hỏi thường gặp về van hơi nóng

1. Van steam khác gì so với van nước thông thường?

 Van hơi nóng được thiết kế bằng vật liệu chịu nhiệt cao (thường là thép hoặc inox) và có các bộ phận làm kín (gioăng, phớt) bằng vật liệu đặc biệt như Graphite hoặc Teflon chịu nhiệt. Van nước thông thường sẽ bị biến dạng hoặc nóng chảy gioăng nếu dùng cho hơi.

2. Tại sao nên ưu tiên van cầu cho hệ thống hơi?

 Vì van cầu cho phép điều tiết lưu lượng mịn, bền bỉ trước sự bào mòn của hơi nước và có thể bảo trì, thay thế đĩa van dễ dàng hơn các loại van khác.

3. Làm thế nào để biết van hơi nóng đang bị rò rỉ trong?

 Bạn có thể sử dụng súng đo nhiệt độ hoặc thiết bị siêu âm. Nếu van đã đóng chặt mà phía sau van nhiệt độ vẫn cao tương đương phía trước, chứng tỏ van đã bị rò rỉ qua đĩa.

Kết luận

Van steam đóng vai trò quyết định đến sự thành bại của một hệ thống nhiệt công nghiệp. Việc đầu tư đúng loại van, đúng thông số ngay từ đầu không chỉ giúp nhà máy vận hành ổn định mà còn là giải pháp tiết kiệm chi phí năng lượng bền vững nhất. Đừng để những rò rỉ nhỏ từ những chiếc van kém chất lượng "ngốn" sạch lợi nhuận của bạn.
