Van 1 chiều D65: Giải pháp bảo vệ hệ thống và ngăn dòng chảy ngược hiệu quả

Trong vận hành các hệ thống đường ống công nghiệp và dân dụng, tình huống hệ thống bơm bị tụt áp đột ngột hoặc nước chảy ngược khi tắt bơm là những vấn đề cực kỳ phổ biến nhưng lại gây hậu quả nghiêm trọng. Khi dòng lưu chất quay ngược trở lại, nó tạo ra áp lực lớn lên cánh bơm và các thiết bị đo lường, dẫn đến tình trạng thiết bị nhanh hỏng, thậm chí gây nứt vỡ đường ống. Nguyên nhân cốt lõi của vấn đề này thường bắt nguồn từ việc không lắp đặt van 1 chiều d65 hoặc lựa chọn sai chủng loại không phù hợp với thông số vận hành của hệ thống. Van 1 chiều d65 là một giải pháp kỹ thuật tiêu chuẩn cho các đường ống cỡ trung bình, giúp bảo vệ an toàn cho toàn bộ dây chuyền. Tuy nhiên, để chọn đúng và vận hành bền bỉ, người dùng cần nắm vững các kiến thức chuyên sâu về kỹ thuật thay vì chỉ nhìn vào giá thành.

Van 1 chiều D65 là gì?

Van 1 chiều d65 (hay còn gọi là van một chiều DN65) là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích chỉ cho phép dòng lưu chất (nước, dầu, khí...) đi qua theo một hướng duy nhất. Chức năng quan trọng nhất của nó là tự động ngăn chặn dòng chảy ngược khi hệ thống ngừng hoạt động hoặc có sự cố tụt áp phía nguồn cấp.

Về mặt kích thước, ký hiệu D65 hoặc DN65 đại diện cho đường kính danh nghĩa (Nominal Diameter) là 65mm, tương đương với kích thước ống dẫn khoảng 2½ inch. Một điểm kỹ thuật mà người mua thường nhầm lẫn là DN65 không phải là đường kính ngoài của ống.

Tùy vào vật liệu sản xuất (nhựa, gang, inox) mà đường kính thực tế sẽ có sự chênh lệch nhẹ, nhưng mục tiêu chung là khớp với các tiêu chuẩn kết nối hệ thống hiện nay. Van 1 chiều đóng vai trò là "chốt chặn" an toàn, đảm bảo dòng chảy luôn đi đúng lộ trình và bảo vệ các thiết bị đắt tiền phía trước nó như máy bơm, đồng hồ đo lưu lượng.

Nguyên lý hoạt động của van 1 chiều

Cơ chế vận hành của van 1 chiều dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra của van. Đây là dòng thiết bị hoạt động hoàn toàn tự động, không cần năng lượng điện hay sự can thiệp thủ công từ con người.

• Khi có dòng chảy đúng chiều: Áp lực từ lưu chất sẽ đẩy bộ phận đóng mở (đĩa van, lá lật hoặc bi) rời khỏi vị trí ghế van, cho phép chất lỏng lưu thông bình thường.

• Khi dòng chảy dừng hoặc đi ngược: Trọng lực của bộ phận đóng hoặc lực đẩy từ lò xo sẽ ngay lập tức ép chặt đĩa van vào ghế van, bịt kín đường ống và chặn đứng dòng chảy ngược lại.

Tùy vào thiết kế, van có thể hoạt động dựa trên:

1. Lò xo: Sử dụng lực nén để đóng van nhanh chóng ngay khi áp suất đầu vào giảm xuống.

2. Trọng lực: Đĩa van tự đóng lại do trọng lượng của chính nó khi dòng chảy ngừng hẳn.

3. Áp lực dòng chảy: Chính áp suất của dòng chảy ngược sẽ đẩy đĩa van đóng lại càng chặt hơn.

Insight chuyên gia: Hiểu rõ cơ chế đóng mở giúp bạn lựa chọn đúng loại van cho các vị trí lắp ngang hoặc lắp đứng, tránh tình trạng van không thể đóng kín do lắp sai hướng trọng lực.

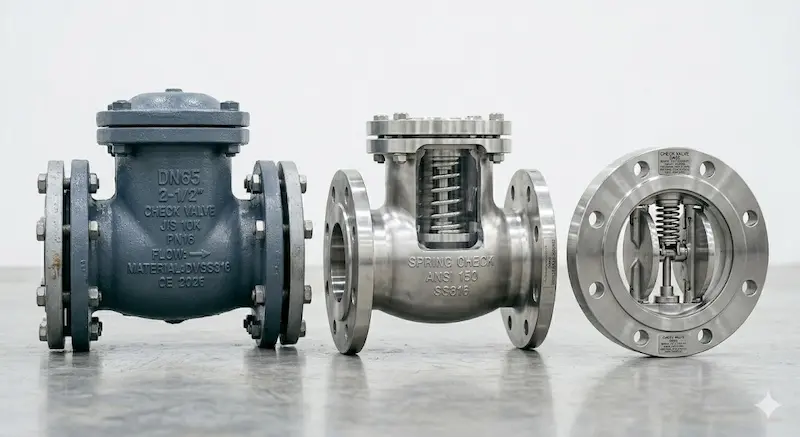

Các loại van 1 chiều D65 phổ biến

Việc phân loại van 1 chiều dựa trên cấu tạo bộ phận đóng mở, mỗi loại sẽ có ưu thế riêng cho từng môi trường cụ thể:

1. Van 1 chiều lá lật (Swing Check Valve)

Đây là loại phổ biến nhất cho hệ thống nước. Đĩa van được treo trên một trục và quay quanh trục đó như một chiếc lá cửa.

• Ưu điểm: Độ cản dòng thấp, ít tổn thất áp suất.

• Ứng dụng: Hệ thống cấp nước đô thị, xử lý nước thải.

2. Van 1 chiều lò xo (Spring Check Valve)

Sử dụng lò xo để ép đĩa van vào ghế van.

• Ưu điểm: Phản ứng cực nhanh, có thể lắp đặt ở mọi hướng (ngang, đứng, chéo).

• Ứng dụng: Hệ thống bơm cao áp, chung cư cao tầng.

3. Van 1 chiều cánh bướm (Dual Plate Check Valve)

Có hai cánh van hình bán nguyệt gắn chung một trục giữa.

• Ưu điểm: Thiết kế nhỏ gọn (dạng Wafer), trọng lượng nhẹ, tiết kiệm diện tích.

• Ứng dụng: Hệ thống HVAC, PCCC nơi không gian lắp đặt hạn chế.

4. Van 1 chiều bi (Ball Check Valve)

Sử dụng một quả bi di động để đóng mở dòng chảy.

• Ưu điểm: Ít bị kẹt bởi cặn bẩn.

• Ứng dụng: Hệ thống bơm nước thải hoặc chất lỏng có độ nhớt cao.

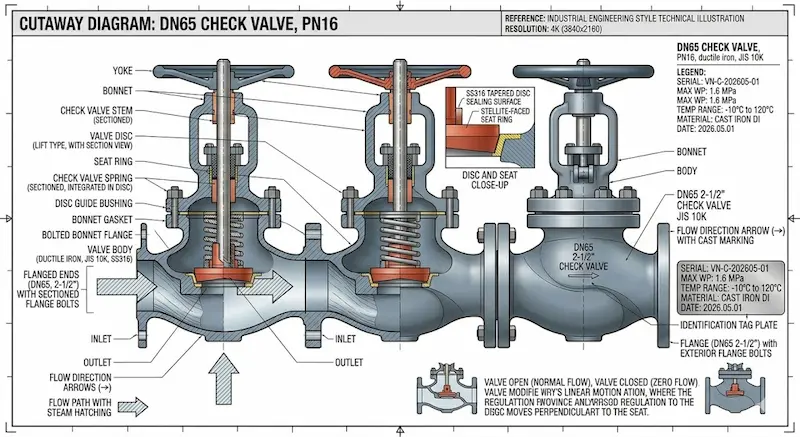

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van 1 chiều , việc khớp thông số kỹ thuật là yếu tố tiên quyết để đảm bảo tuổi thọ thiết bị. Nếu chọn sai, van có thể bị nứt vỡ hoặc rò rỉ chỉ sau vài ngày sử dụng.

1. Áp suất làm việc (PN): Thường gặp là PN10, PN16 hoặc PN25. Bạn cần kiểm tra áp suất đỉnh của bơm để chọn van có chỉ số PN cao hơn áp suất thực tế ít nhất 20%.

2. Vật liệu thân van:

   • Gang: Giá thành hợp lý, bền, dùng cho nước sạch, PCCC.

   • Thép: Chịu nhiệt và áp suất tốt, dùng trong công nghiệp nặng.

   • Inox (304/316): Chống ăn mòn tuyệt vời cho hóa chất, thực phẩm.

3. Kiểu kết nối:

   • Mặt bích: Chắc chắn, chịu áp tốt nhưng chiếm không gian.

   • Ren: Dễ lắp đặt cho các hệ thống nhỏ.

   • Wafer (kẹp): Nhẹ, lắp nhanh giữa hai mặt bích đường ống.

So sánh các loại van 1 chiều DN65

Để tối ưu chi phí và hiệu quả, chuyên gia thường so sánh dựa trên hai tiêu chí: độ nhạy và tính kinh tế.

• Lá lật vs Lò xo: Van lá lật thường có giá rẻ hơn và tổn thất áp thấp hơn, nhưng van lò xo lại có độ nhạy cao hơn, ngăn chặn hiện tượng "thủy kích" (water hammer) tốt hơn nhờ tốc độ đóng tức thì.

• Wafer vs Mặt bích: Van dạng Wafer (kẹp) giúp giảm thiểu trọng lượng và chi phí vận chuyển, lắp đặt dễ dàng hơn trong không gian hẹp. Tuy nhiên, van mặt bích lại cho khả năng chịu rung lắc và áp lực bền bỉ hơn ở các vị trí máy bơm công suất lớn.

Insight: Đừng chỉ chọn loại van rẻ nhất; hãy chọn loại van có tốc độ phản ứng phù hợp với lưu tốc dòng chảy của bạn.

Tại sao cần lắp van 1 chiều?

Nhiều đơn vị vì muốn tiết kiệm chi phí ban đầu nên đã bỏ qua thiết bị này. Đây là một sai lầm nghiêm trọng vì van 1 chiều mang lại lợi ích bảo vệ trị giá gấp nhiều lần giá trị bản thân nó:

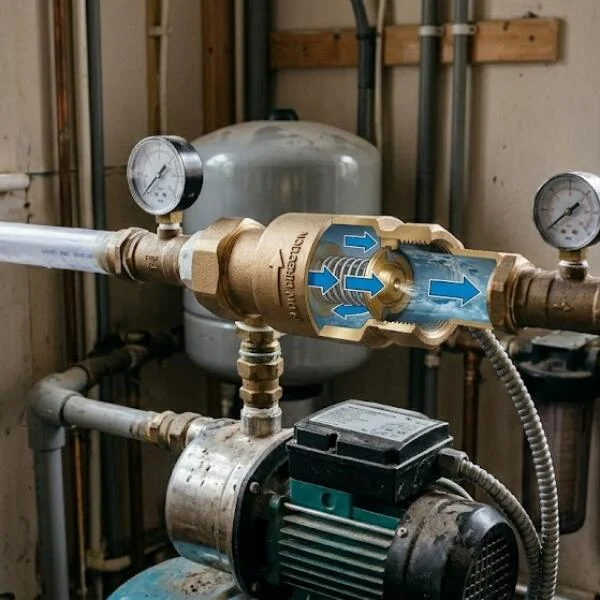

1. Bảo vệ máy bơm: Ngăn dòng chảy ngược làm quay ngược cánh bơm khi tắt máy, tránh gây hỏng motor và phớt cơ khí.

2. Ngăn tụt áp hệ thống: Giữ cho đường ống luôn đầy chất lỏng, giúp bơm hoạt động trở lại ngay lập tức mà không cần mồi nước.

3. Hậu quả nếu không dùng: Khi nước chảy ngược từ trên cao xuống với áp lực lớn, nó có thể phá hủy van khóa, làm vỡ đồng hồ nước và gây hư hỏng toàn bộ trạm bơm. Chi phí sửa chữa lúc này sẽ cao hơn rất nhiều so với việc đầu tư một chiếc van chất lượng.

Ứng dụng thực tế của van 1 chiều D65

Nhờ kích thước DN65 phổ thông, loại van này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống bơm nước: Lắp đặt tại đầu ra của máy bơm trong các tòa nhà, khu công nghiệp.

• Hệ thống PCCC: Đảm bảo nước trong đường ống chữa cháy không bị quay ngược về bể chứa khi áp suất thay đổi.

• Hệ thống HVAC: Sử dụng trong các đường ống nước lạnh của hệ thống điều hòa trung tâm Chiller.

• Nhà máy sản xuất: Kiểm soát dòng lưu chất trong các dây chuyền hóa chất, thực phẩm hoặc dệt nhuộm.

Sai lầm thường gặp khi chọn van

1. Chọn sai loại van: Dùng van lá lật lắp đứng (chiều dòng chảy từ trên xuống) khiến van không bao giờ đóng được.

2. Không kiểm tra áp suất: Dùng van PN10 cho hệ thống có áp đỉnh 12 bar dẫn đến nứt thân van.

3. Lắp ngược chiều: Đây là lỗi sơ đẳng nhưng vẫn xảy ra, khiến bơm không thể đẩy nước đi được.

4. Ham rẻ: Chọn các dòng van gang tái chế, gioăng làm kín kém chất lượng khiến van bị rò rỉ sau thời gian ngắn.

Checklist chọn van 1 chiều đúng chuẩn

Để đảm bảo bạn mua đúng sản phẩm, hãy thực hiện theo checklist sau:

• Xác định lưu chất: Nước sạch, nước thải hay hóa chất? (Để chọn vật liệu thân van).

• Xác định áp suất: Áp suất làm việc thường xuyên và áp suất đỉnh là bao nhiêu?

• Chọn kiểu vận hành: Cần đóng nhanh (lò xo) hay cần lưu lượng lớn (lá lật)?

• Kiểm tra tiêu chuẩn kết nối: Mặt bích chuẩn JIS, BS hay ANSI để khớp với đường ống có sẵn?

• Thương hiệu uy tín: Chọn các hãng có chứng chỉ CO/CQ rõ ràng để đảm bảo an toàn.

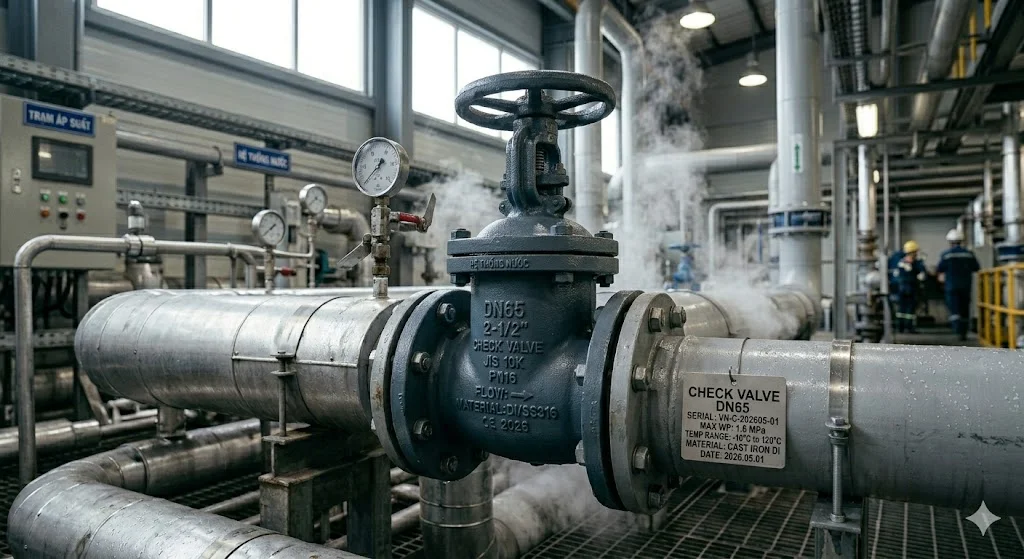

Lưu ý khi lắp đặt và sử dụng

• Lắp đúng chiều mũi tên: Mũi tên đúc nổi trên thân van chính là hướng đi của dòng chảy.

• Khoảng cách lắp đặt: Nên lắp van cách máy bơm ít nhất 5-10 lần đường kính ống để dòng chảy ổn định, tránh rung lắc.

• Bảo trì định kỳ: Kiểm tra xem đĩa van có bị bám cặn hay gioăng có bị lão hóa không để đảm bảo khả năng đóng kín tuyệt đối.

FAQ – Những câu hỏi thường gặp

1. Van 1 chiều D65 là bao nhiêu mm?

 DN65 tương đương với đường kính danh nghĩa 65mm. Đường kính ngoài thực tế của ống thường là 73mm (ống thép) hoặc 75mm (ống nhựa).

2. Nên chọn van lá lật hay lò xo cho hệ thống bơm chung cư?

 Nên chọn van 1 chiều lò xo hoặc cánh bướm vì chúng có tốc độ đóng nhanh, ngăn chặn hiện tượng "búa nước" cực tốt khi bơm dừng đột ngột, giúp bảo vệ đường ống nhà cao tầng.

3. Van 1 chiều có cần bảo trì không?

 Có. Định kỳ 6-12 tháng nên kiểm tra bộ phận đóng mở để đảm bảo không bị kẹt bởi rác thải hoặc cặn canxi.

4. Có thể lắp van 1 chiều theo phương thẳng đứng không?

 Được, nhưng phải đảm bảo hướng dòng chảy đi lên. Nếu dòng chảy đi xuống, chỉ có van 1 chiều lò xo mới có thể hoạt động chính xác.

Kết luận

Van 1 chiều d65 là một mắt xích nhỏ nhưng mang tính quyết định đến độ bền và tính ổn định của toàn bộ hệ thống đường ống. Việc đầu tư đúng loại van ngay từ đầu giúp doanh nghiệp tiết kiệm hàng triệu đồng chi phí sửa chữa máy bơm và ngăn chặn những sự cố tụt áp không đáng có.

Đừng để hệ thống của bạn gặp rủi ro chỉ vì một lựa chọn sai lầm. Hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn model van 1 chiều d65 phù hợp nhất với đặc thù công trình của bạn.
