Toggle Valve là gì? Giải pháp điều khiển thủ công nhanh cho hệ thống khí nén

Trong môi trường sản xuất công nghiệp, tốc độ và sự chính xác là hai yếu tố sống còn. Hãy tưởng tượng bạn đang vận hành một dây chuyền đóng gói cần kích hoạt các xi lanh khí nén liên tục bằng tay, hoặc một hệ thống đo lường cần ngắt dòng chảy tức thì để đảm bảo an toàn. Nếu sử dụng các loại van xoay thông thường, việc thực hiện thao tác có thể mất vài giây quý giá. Đây chính là lúc vấn đề nảy sinh: sự chậm trễ trong điều khiển thủ công có thể dẫn đến sai sót sản phẩm hoặc hỏng hóc thiết bị.

Nhiều kỹ thuật viên khi thiết kế hệ thống thường gặp khó khăn trong việc lựa chọn thiết bị điều khiển trực tiếp. Họ dễ nhầm lẫn giữa toggle valve với các dòng van bi (ball valve) hoặc van điện từ (solenoid valve). Việc chọn sai loại van không chỉ khiến hệ thống hoạt động thiếu hiệu quả mà còn có thể gây nguy hiểm nếu áp suất vượt quá khả năng chịu đựng của thiết bị. Toggle valve ra đời như một giải pháp điều khiển thủ công tối ưu cho các phản hồi tức thời, nhưng để khai thác tối đa sức mạnh của nó, bạn cần hiểu rõ bản chất kỹ thuật và ứng dụng thực tế của dòng van này.

Toggle valve là gì?

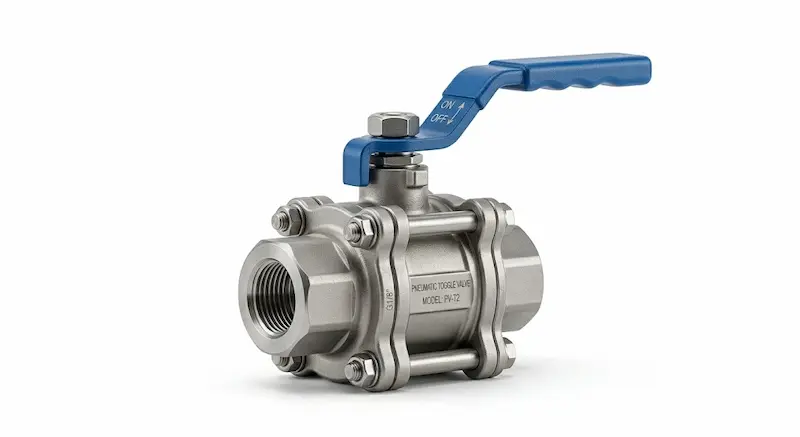

Về mặt kỹ thuật, toggle valve (hay còn gọi là van gạt nhanh) là một loại van điều khiển bằng tay thông qua một cần gạt (toggle lever). Khác với các dòng van vặn (multi-turn) hay van gạt xoay (quarter-turn), toggle valve hoạt động theo cơ chế gạt lên/xuống hoặc gạt ngang để chuyển đổi trạng thái dòng chảy một cách đột ngột và dứt khoát.

Định nghĩa một cách rõ ràng: van gạt nhanh là thiết bị trung gian dùng để đóng, mở hoặc điều hướng dòng lưu chất (chủ yếu là khí nén hoặc chất lỏng áp suất thấp) bằng thao tác gạt tay duy nhất. Do cấu trúc nhỏ gọn và khả năng phản hồi "ngay lập tức", loại van này được coi là linh hồn của các bảng điều khiển thủ công trong các phòng thí nghiệm, máy móc công nghiệp và các hệ thống khí nén yêu cầu sự can thiệp nhanh của con người.

Nguyên lý hoạt động của van gạt nhanh

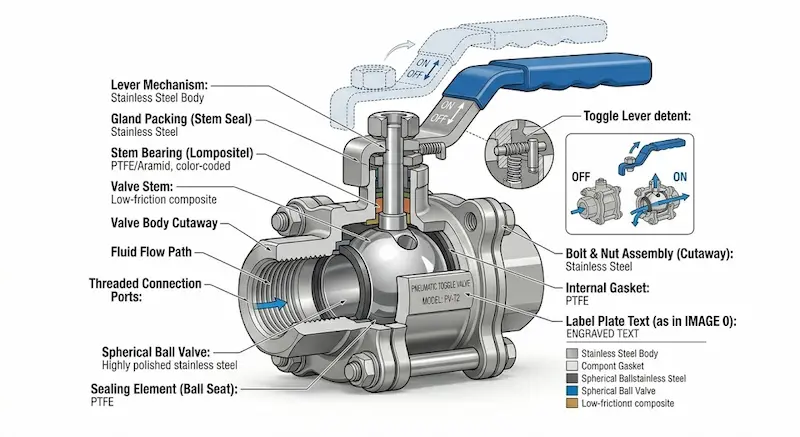

Để hiểu tại sao loại van này lại được gọi là giải pháp "phản hồi nhanh", chúng ta cần bóc tách cơ cấu bên trong của nó:

• Thân van: Thường được làm từ kim loại nguyên khối để chịu áp suất.

• Tay gạt (Toggle lever): Bộ phận tiếp nhận lực từ người vận hành.

• Cơ cấu đóng/mở (Stem & Seal): Gồm một trục và hệ thống gioăng làm kín.

Nguyên lý vận hành: Khi bạn gạt tay gạt, cơ cấu bên trong sẽ nâng hoặc hạ trục van theo phương thẳng đứng hoặc thay đổi hướng của cửa van. Vì hành trình của tay gạt rất ngắn, luồng khí hoặc chất lỏng sẽ bị chặn lại hoặc giải phóng ngay lập tức. Tính hiệu quả của toggle valve nằm ở chỗ người dùng có thể nhận biết trạng thái van (đang mở hay đóng) chỉ bằng cách nhìn vào hướng nghiêng của cần gạt mà không cần kiểm tra đồng hồ đo.

Phân loại van gạt nhanh phổ biến trên thị trường

Tùy vào độ phức tạp của hệ thống đường ống, van gạt nhanh được chia thành nhiều loại dựa trên số cửa (ports) và vị trí (positions):

Phân loại theo chức năng (Cấu tạo sơ đồ khí nén)

• Van 2/2 (2 cổng, 2 vị trí): Loại đơn giản nhất, chỉ dùng để đóng hoặc mở dòng chảy. Thường thấy trong các đường dẫn khí đơn giản.

• Van 3/2 (3 cổng, 2 vị trí): Có một cửa vào, một cửa ra và một cửa xả. Loại này cực kỳ phổ biến để điều khiển xi lanh khí nén đơn (Single-acting cylinder), giúp xả khí thừa khi van đóng.

• Van 5/2 (5 cổng, 2 vị trí): Dùng trong các hệ thống nâng cao, thường là để điều khiển xi lanh kép hoặc các cơ cấu chấp hành phức tạp.

Phân loại theo môi trường và vật liệu

• Vật liệu Nhôm: Nhẹ, giá thành rẻ, phù hợp cho hệ thống khí nén thông thường.

• Vật liệu Inox (Thép không gỉ): Chống ăn mòn tốt, chịu được hóa chất, dùng trong y tế hoặc thực phẩm.

• Vật liệu Đồng: Bền bỉ, chịu nhiệt ổn định, thường dùng trong môi trường nước sạch hoặc khí công nghiệp.

Thông số kỹ thuật quan trọng cần biết

Đừng để vẻ ngoài nhỏ gọn của van gạt nhanh đánh lừa. Nếu chọn sai thông số, hệ thống của bạn có thể gặp "thảm họa" rò rỉ hoặc vỡ van. Bạn cần đặc biệt lưu tâm đến:

1. Áp suất làm việc (Operating Pressure): Thông thường dao động từ 0 đến 10 bar (cho khí nén). Việc dùng quá áp suất định mức sẽ làm hỏng gioăng cao su bên trong.

2. Lưu lượng (Flow Rate): Quyết định lượng khí đi qua trong một phút. Nếu van quá nhỏ, xi lanh của bạn sẽ chuyển động rất chậm.

3. Kích thước cổng (Port size): Thường là ren M5, 1/8", 1/4"... phải khớp với đầu nối (fitting) của đường ống hiện có.

4. Nhiệt độ hoạt động: Van có thể hoạt động từ -5°C đến 60°C. Ở môi trường quá nóng, gioăng làm kín sẽ bị biến dạng.

Insight chuyên gia: Khi thiết kế bảng điều khiển, việc ghi nhớ thông số lưu lượng là quan trọng nhất. Một chiếc van có Port size lớn chưa chắc đã có lưu lượng cao nếu cấu tạo bên trong bị hẹp. Hãy kiểm tra trị số $Cv$ (hệ số lưu lượng) của nhà sản xuất.

So sánh van gạt nhanh với các loại van khác

Để làm nổi bật giá trị của van gạt nhanh, hãy cùng đặt nó cạnh các đối thủ khác:

Insight: van gạt nhanh là sự lựa chọn "kinh tế" hơn van điện từ nếu hệ thống không cần tự động hóa, và nó mang lại trải nghiệm người dùng tốt hơn van bi trong các tác vụ yêu cầu bật/tắt liên tục hàng trăm lần mỗi ngày.

Ứng dụng thực tế: Khi nào nên dùng toggle valve?

Bạn sẽ tìm thấy sự hiện diện của van gạt nhanh trong nhiều ngách ngành công nghiệp khác nhau:

• Hệ thống khí nén: Điều khiển đóng mở các tay kẹp robot, xi lanh đẩy phôi trong các xưởng gỗ, xưởng cơ khí.

• Thiết bị phòng thí nghiệm: Dùng để kiểm soát các luồng khí mẫu hoặc khí mang trong phân tích hóa học.

• Máy móc công nghiệp nhẹ: Các máy dập thủ công, máy in lụa, nơi công nhân cần tay gạt ngay sát tầm tay để xử lý tình huống.

Ví dụ thực tế: Trong một máy đóng nút chai thủ công, người thợ chỉ cần gạt nhẹ cần van tay gạt 3/2 để xi lanh đẩy xuống, sau đó gạt ngược lại để khí thoát ra và xi lanh rút về. Thao tác này nhanh hơn rất nhiều so với việc vặn một cái van bi.

Sai lầm thường gặp khi chọn mua và sử dụng

• Nhầm lẫn giữa 2/2 và 3/2: Đây là lỗi chết người. Nếu dùng van 2/2 để điều khiển xi lanh đơn, khí sẽ bị kẹt lại bên trong và xi lanh không thể rút về sau khi tắt van.

• Dùng sai môi trường: Sử dụng van chuyên khí nén cho hóa chất mạnh sẽ khiến thân van bị ăn mòn và gây rò rỉ nguy hiểm.

• Bỏ qua áp suất dư: Một số loại van rẻ tiền không có chức năng xả áp, dẫn đến việc đường ống luôn căng áp ngay cả khi đã tắt hệ thống.

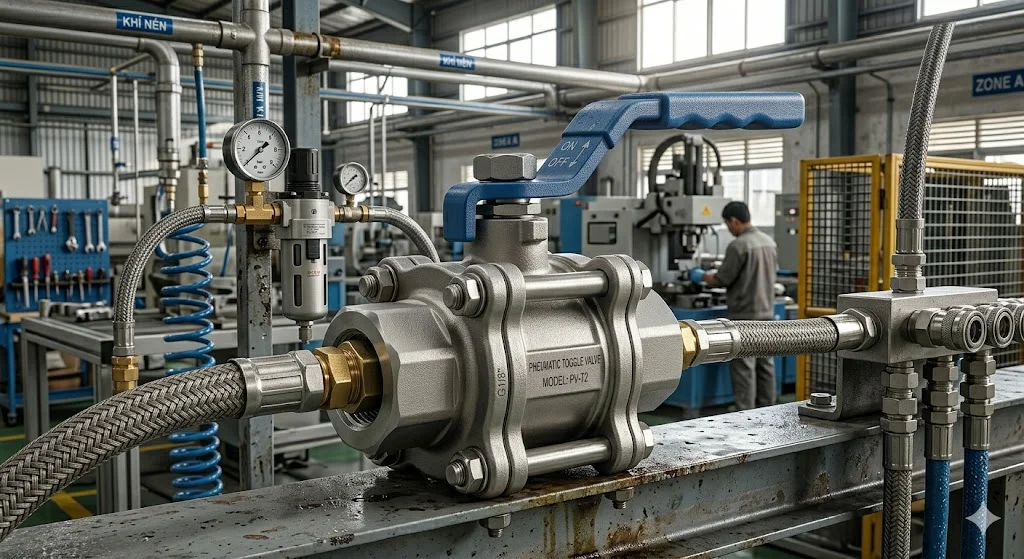

Checklist: Cách chọn van gạt nhanh đúng chuẩn

Để đảm bảo hiệu suất công việc, hãy tuân thủ checklist sau khi mua hàng:

1. Xác định chất lưu: Bạn dùng cho khí sạch, khí có dầu hay nước?

2. Chọn số cổng: Cần đóng mở đơn thuần (2/2) hay điều khiển xi lanh (3/2, 5/2)?

3. Kiểm tra áp suất: Áp suất hệ thống của bạn là bao nhiêu bar?

4. Kích thước ren: Kiểm tra ren ống là ren thẳng hay ren côn để chọn phụ kiện phù hợp.

5. Thương hiệu: Ưu tiên các thương hiệu có độ hoàn thiện tay gạt tốt, không bị rơ (lỏng) sau thời gian dài sử dụng.

Hướng dẫn bảo trì:

• Gạt đúng hành trình, không cố dùng lực quá mạnh để bẻ cần gạt.

• Vệ sinh bụi bẩn bám quanh trục van để tránh cát làm xước gioăng.

• Kiểm tra định kỳ các đầu nối ren để đảm bảo không thất thoát khí nén (gây lãng phí điện năng máy nén khí).

FAQ - Những câu hỏi thường gặp

Toggle valve là gì?

Đó là loại van điều khiển nhanh bằng cần gạt thủ công, chủ yếu ứng dụng trong hệ thống khí nén và điều khiển máy móc công nghiệp nhẹ.

Có dùng van gạt nhanh cho nước được không?

Được, nhưng bạn phải chọn loại bằng Inox hoặc Đồng và kiểm tra xem gioăng cao su có tương thích với nước hay không. Đa số van trên thị trường được tối ưu cho khí nén.

Tại sao cần gạt bị kẹt cứng sau một thời gian?

Có thể do bụi bẩn lọt vào trục hoặc do gioăng bên trong bị nở khi gặp môi trường nhiệt độ cao. Hãy thử vệ sinh hoặc kiểm tra lại nhiệt độ lưu chất.

Sự khác biệt lớn nhất giữa van 3/2 và 5/2 là gì?

Van 3/2 dùng cho xi lanh tác động đơn (có lò xo tự hồi). Van 5/2 dùng cho xi lanh tác động kép (có 2 đường khí vào/ra).

Kết luận

Toggle valve là minh chứng cho việc một thiết bị nhỏ bé có thể mang lại thay đổi lớn trong năng suất lao động. Sự nhanh chóng, trực quan và bền bỉ khiến nó trở thành phụ kiện không thể thiếu trong bất kỳ hệ thống khí nén thủ công nào. Việc hiểu rõ cách phân loại và thông số kỹ thuật không chỉ giúp bạn xây dựng hệ thống ổn định mà còn giúp tiết kiệm chi phí vận hành và bảo trì trong tương lai.
