Hướng Dẫn Kỹ Thuật Toàn Diện Về Van Giảm Áp Trực Tiếp: Lựa Chọn, Nguyên Lý Và Ứng Dụng

Vì Sao Hệ Thống Đường Ống Cần Van Giảm Áp Trực Tiếp?

Trong các hệ thống cấp nước, khí nén hay mạng lưới công nghiệp, nguồn cấp thường mang áp suất rất cao, trong khi các thiết bị, máy móc hoặc hệ thống đường ống phía sau chỉ cho phép làm việc ở một hạn mức áp suất thấp hơn và ổn định hơn. Nếu đưa trực tiếp dòng áp suất cao này vào toàn bộ hệ thống, hậu quả để lại vô cùng nặng nề: gây rò rỉ khớp nối, làm hỏng thiết bị đo đạc, tạo áp lực quá tải lên thành đường ống, làm giảm tuổi thọ của ron làm kín (gasket/seal) và khiến toàn bộ dây chuyền vận hành không ổn định.

Giải pháp kỹ thuật tối ưu được đưa ra là sử dụng thiết bị kiểm soát pressure reducing valve. Tuy nhiên, không phải dòng van hạ áp nào cũng có cấu trúc vận hành giống nhau. Trong đó, van giảm áp trực tiếp sử dụng chính năng lượng của dòng lưu chất kết hợp với cơ cấu lò xo và màng chắn để tự động cân bằng và điều chỉnh áp suất đầu ra một cách chuẩn xác mà không cần hệ thống điều khiển phụ trợ phức tạp.

Kiến Thức Nền

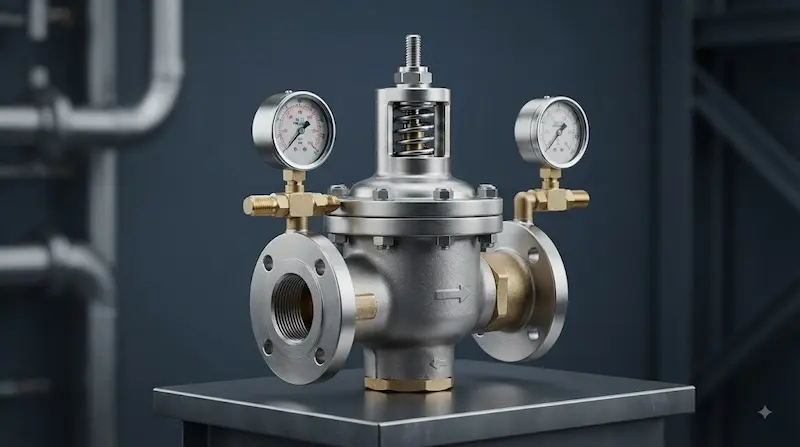

Van Giảm Áp Trực Tiếp Là Gì?

Van giảm áp trực tiếp (Direct Acting Pressure Reducing Valve) là loại van tự động dùng để giảm và duy trì áp suất đầu ra ở mức được cài đặt trước, không cần hệ thống pilot điều khiển riêng. Van sử dụng sự cân bằng tinh tế giữa áp suất lưu chất và lực lò xo/diaphragm để tự động điều chỉnh độ mở của van.

Về mặt vận hành, dòng chất lỏng hoặc khí đi vào van với áp suất cao ($P_1$) và đi ra với áp suất thấp hơn ($P_2$), trong đó $P_2$ luôn được duy trì ổn định tại mức cài đặt định trước. Điểm quan trọng cần nhấn mạnh là thiết bị này không đơn thuần chỉ thực hiện một lần "giảm áp một lần rồi thôi", mà liên tục phản ứng theo thời gian thực với mọi sự biến động áp suất ở phía hạ lưu (downstream) để tự động tinh chỉnh độ mở của cửa van, đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống phía sau.

Nguyên Lý Hoạt Động Của Van Giảm Áp Trực Tiếp

Chu trình vận hành cơ học của thiết bị diễn ra dựa trên sự cân bằng lực tự động:

• Khi áp suất đầu ra giảm ($P_2$ giảm): Lực tác động lên màng chắn (diaphragm) giảm xuống, khiến lực đàn hồi của lò xo đẩy cơ cấu mở van lớn hơn. Lưu lượng lưu chất qua van tăng lên, giúp áp suất đầu ra $P_2$ phục hồi trở lại mức cài đặt ban đầu.

• Khi áp suất đầu ra tăng ($P_2$ tăng): Áp lực tác động ngược lại màng chắn vượt qua lực lò xo, đẩy cơ cấu dịch chuyển về phía đóng van. Lưu lượng giảm xuống, kéo áp suất $P_2$ hạ về đúng giới hạn chuẩn.

Cơ chế cân bằng tự động này ($P_1 \rightarrow \text{Valve} \rightarrow P_2$ kết hợp cùng vòng lặp phản hồi $P_2 \leftrightarrow \text{Diaphragm} \leftrightarrow \text{Spring} \leftrightarrow \text{Valve opening}$) giải thích tại sao van giảm áp trực tiếp có thể tự duy trì áp suất đầu ra ổn định hoàn toàn bằng cơ khí mà không cần con người can thiệp hay dùng nguồn điện điều khiển liên tục.

Phân Tích Chuyên Sâu

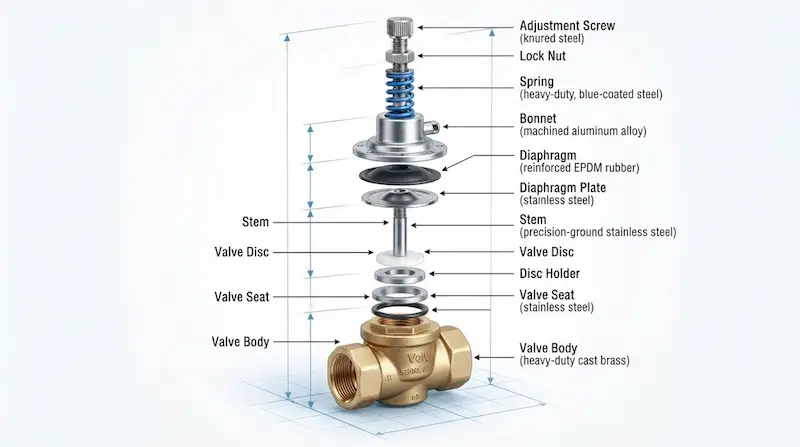

Cấu Tạo Van Giảm Áp Trực Tiếp Gồm Những Gì?

Cấu trúc cơ khí của một chiếc van chuẩn bao gồm các thành phần chính sau:

• Valve body (Thân van): Chịu áp lực dòng chảy đầu vào và đầu ra.

• Seat & Disc/plug (Đế van và đĩa van): Bộ phận đóng mở trực tiếp, kiểm soát tiết diện dòng chảy.

• Stem (Trục van): Truyền động cơ học giữa màng chắn và đĩa van.

• Diaphragm hoặc Piston: Màng chắn cảm nhận biến động áp suất hạ lưu.

• Spring (Lò xo): Tạo lực nén cài đặt mức áp suất mong muốn.

• Adjustment screw (Vít điều chỉnh): Dùng để siết hoặc nới lỏng lò xo, thay đổi áp suất cài đặt.

• Bonnet (Nắp chụp): Bảo vệ cụm lò xo và màng chắn phía trên.

Khác với dòng van giảm áp gián tiếp (pilot-operated), cấu tạo điều khiển của van trực tiếp đơn giản hơn rất nhiều, các lực tác động phản hồi diễn ra trực tiếp ngay tại đĩa van giúp thiết bị phản ứng cực nhanh với biến động áp suất.

Thông Số Kỹ Thuật Quan Trọng Của Van Giảm Áp Trực Tiếp

Để khai thác hiệu quả thiết bị, việc kiểm soát các thông số thương mại và kỹ thuật là điều kiện bắt buộc:

Kích thước (Size): Thường gặp từ DN15, DN20, DN25, DN32, DN40, DN50, DN65... tùy model sản xuất.

Pressure (Áp suất): Cần phân biệt rõ áp suất đầu vào tối đa (maximum inlet pressure), áp suất cài đặt đầu ra (set outlet pressure) và dải điều chỉnh áp suất (adjustable outlet range).

Connection (Kiểu kết nối): Kết nối ren (threaded), mặt bích (flanged) hoặc dạng rãnh (grooved).

Material (Vật liệu thân van): Đồng thau (brass), đồng đỏ (bronze), gang xám (cast iron), gang cầu (ductile iron) hoặc thép không gỉ (stainless steel).

Medium (Môi chất): Nước, khí nén, hơi nóng (steam) hoặc các chất lỏng công nghiệp tương thích.

Temperature (Nhiệt độ): Cực kỳ quan trọng khi ứng dụng cho nước nóng hoặc hơi nóng độ cao.

Flow rate (Lưu lượng): Cần đối chiếu hệ số lưu lượng Kv/Cv và khả năng đáp ứng lưu lượng tối thiểu/tối đa.

Tuyệt đối không chọn mua thiết bị chỉ dựa theo kích thước danh nghĩa DN của đường ống.

Van Giảm Áp Trực Tiếp Khác Van Giảm Áp Pilot Như Thế Nào?

Van trực tiếp có ưu thế lớn về độ nhỏ gọn, dễ lắp đặt và chi phí tiết kiệm cho các hệ thống quy mô nhỏ đến vừa. Trong khi đó, dòng van pilot thích hợp hơn cho các hệ thống công nghiệp nặng đòi hỏi lưu lượng lớn và biên độ kiểm soát áp suất cực kỳ khắt khe.

Van Giảm Áp Trực Tiếp Dùng Được Cho Môi Chất Nào?

Tùy thuộc vào mã sản phẩm và chủng loại thiết kế, thiết bị có thể ứng dụng linh hoạt cho nước sinh hoạt, khí nén, hơi nước (steam) và các loại hóa chất công nghiệp nhẹ. Tuy nhiên, người dùng không bao giờ được mặc định rằng một model van có thể dùng chung cho mọi môi chất.

Trước khi lắp đặt, kỹ sư buộc phải kiểm tra kỹ khả năng tương thích của vật liệu thân van, đĩa van, màng chắn và ron làm kín với nhiệt độ và tính chất hóa học của lưu chất. Đặc biệt, nếu sử dụng cho hệ thống hơi nóng, bắt buộc phải chọn dòng van chuyên dụng chịu nhiệt cao; nếu dùng cho khí nén, cần tính toán kỹ áp suất và lưu lượng khí đi qua.

Van Giảm Áp Trực Tiếp Có Những Loại Nào?

Các tiêu chí phân loại phổ biến trên thị trường hiện nay bao gồm:

• Theo kiểu kết nối: Van giảm áp nối ren (dân dụng, kích thước nhỏ) và van giảm áp lắp bích (công nghiệp, kích thước lớn).

• Theo vật liệu chế tạo: Dòng bằng đồng, gang cầu hoặc inox cao cấp chống ăn mòn.

• Theo môi chất sử dụng: Chuyên dụng cho nước, chuyên dụng cho khí nén hoặc chuyên dụng cho hơi nóng.

• Theo cơ cấu cảm nhận bên trong: Loại màng chắn (diaphragm type) và loại piston (piston type).

Cần lưu ý rằng thuật ngữ "van giảm áp trực tiếp" dùng để định nghĩa phương thức vận hành tự động bằng cơ khí, hoàn toàn độc lập với hình thức vật liệu hay kích thước ống kết nối bên ngoài.

Ứng Dụng Thực Tế

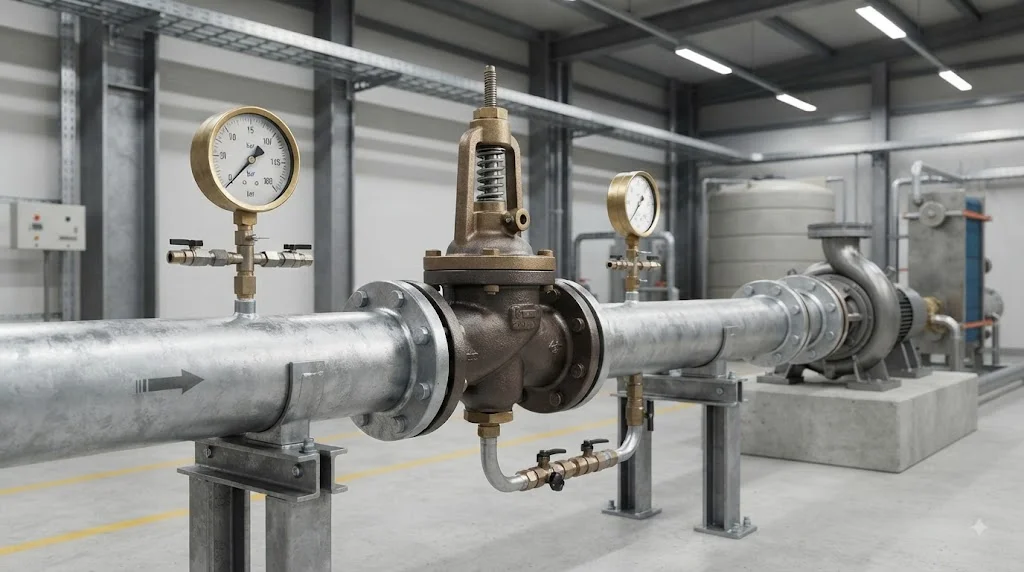

Ứng Dụng Của Van Giảm Áp Trực Tiếp

Sự hiện diện của thiết bị này là không thể thiếu trong nhiều lĩnh vực kỹ thuật:

• Hệ thống cấp nước tòa nhà: Giảm áp lực nước từ đường ống nguồn cao áp trước khi phân phối ổn định đến các tầng và thiết bị sử dụng dân dụng.

• Bảo vệ thiết bị plumbing: Ngăn chặn tình trạng sốc áp làm vỡ ống, hỏng máy nước nóng (water heaters) hay các thiết bị vệ sinh cao cấp.

• Hệ thống khí nén công nghiệp: Điều chỉnh áp suất nguồn khí nén đầu ra cho các dây chuyền máy móc tự động hóa.

• Hệ thống hơi công nghiệp nhẹ: Một số dòng chuyên dụng chịu nhiệt giúp hạ áp suất hơi nước cấp cho thiết bị gia nhiệt.

• Mạng lưới nhà máy: Kiểm soát áp lực dòng chảy độc lập cho từng nhánh đường ống phân xưởng.

7 Sai Lầm Khi Chọn Van Giảm Áp Trực Tiếp

Chỉ chọn mua theo đường kính DN: Bỏ qua các thông số kỹ thuật cốt lõi về lưu lượng dòng chảy.

Không xác định chính xác áp suất đầu vào ($P_1$): Khiến van hoạt động quá tải hoặc không đạt hiệu quả hạ áp.

Bỏ qua áp suất đầu ra mong muốn ($P_2$): Dẫn đến việc không thể cài đặt được mức áp suất hạ lưu như thiết kế yêu cầu.

Không tính toán lưu lượng tiêu thụ thực tế: Chọn van quá nhỏ gây tụt áp, hoặc quá lớn khiến van dao động liên tục.

Chọn sai môi chất làm việc: Dùng van nước thường cho hệ thống hóa chất hoặc hơi nóng gây hỏng hóc nhanh chóng.

Không kiểm tra giới hạn nhiệt độ: Gây biến dạng màng chắn và ro-mat làm kín.

Lắp đặt theo cảm tính: Không tham khảo bảng tài liệu kỹ thuật (datasheet) từ nhà sản xuất.

Sai lầm nghiêm trọng nhất là lựa chọn size DN50 chỉ vì đường ống hiện tại là DN50 mà không kiểm tra chênh lệch áp suất (pressure differential) và lưu lượng thực tế, bởi hai hệ thống cùng kích thước ống hoàn toàn có thể có nhu cầu vận chuyển lưu chất khác biệt một trời một vực.

Hướng Dẫn & Checklist

Cách Chọn Van Giảm Áp Trực Tiếp Phù Hợp

• Bước 1: Xác định chủng loại môi chất: Nước, khí nén, hơi nóng hay lưu chất đặc thù.

• Bước 2: Đo lường áp suất đầu vào ($P_1$): Lấy giá trị áp suất thực tế tại vị trí lắp đặt.

• Bước 3: Xác định áp suất đầu ra ($P_2$): Mức áp suất mong muốn cấp cho thiết bị hạ lưu (Ví dụ: $P_1 = 8\text{ bar}$, $P_2 = 3\text{ bar}$).

• Bước 4: Tính toán lưu lượng dòng chảy: Xác định lưu lượng tối thiểu, thông thường và tối đa qua van.

• Bước 5: Lựa chọn kích thước DN phù hợp: Dựa trên tính toán lưu lượng thay vì chỉ nhìn kích thước ống.

• Bước 6: Kiểm tra giới hạn nhiệt độ: Đảm bảo chịu được nhiệt độ vận hành liên tục.

• Bước 7: Lựa chọn vật liệu chế tạo: Đồng, gang hoặc inox tương thích môi chất.

• Bước 8: Chọn kiểu kết nối: Ren hoặc mặt bích theo đường ống thực tế.

• Bước 9: Kiểm tra dải áp suất điều chỉnh: Đảm bảo khoảng cài đặt của van bao trùm mức áp suất mục tiêu.

• Bước 10: Đối chiếu catalogue chính hãng: Kiểm tra kỹ các thông số trên datasheet trước khi quyết định đặt hàng.

Checklist Trước Khi Lắp Đặt Van Giảm Áp Trực Tiếp

• Đúng model và chủng loại đã duyệt thiết kế.

• Đúng kích thước danh nghĩa DN.

• Lắp đúng chiều mũi tên chỉ hướng dòng chảy trên thân van.

• Áp suất đầu vào nằm trong giới hạn cho phép của van.

• Dải áp suất đầu ra đáp ứng đúng yêu cầu thiết kế hạ lưu.

• Lưu lượng hệ thống phù hợp với công suất van.

• Tương thích hoàn toàn với tính chất môi chất.

• Giới hạn nhiệt độ vận hành an toàn.

• Kiểu kết nối và tiêu chuẩn mặt bích/ren đồng bộ.

• Có chừa đủ không gian thông thoáng để bảo trì, thao tác.

• Đã vệ sinh sạch sẽ mạt hàn, cặn bẩn trong đường ống trước khi lắp.

• Đã kiểm tra tình trạng rò rỉ toàn hệ thống.

• Đã thực hiện hiệu chỉnh áp suất đầu ra ($P_2$) theo đúng yêu cầu.

• Theo dõi và ghi nhận ổn định áp suất hạ lưu sau khi vận hành.

Lưu ý kỹ thuật quan trọng: Khuyến cáo nên lắp đặt một bộ lọc cặn (strainer) ở ngay phía trước đường ống vào của van giảm áp nhằm ngăn chặn rác, cặn bẩn bám vào đĩa và đế van, giúp kéo dài tuổi thọ và duy trì độ kín khít tối đa cho thiết bị.

FAQ Về Van Giảm Áp Trực Tiếp

Van giảm áp trực tiếp là gì?

Là loại van cơ khí tự động thực hiện nhiệm vụ giảm và duy trì ổn định áp suất đầu ra bằng cách cân bằng trực tiếp giữa áp lực lưu chất hạ lưu và lực lò xo, không cần dùng mạch pilot phụ trợ.

Van giảm áp trực tiếp có cần sử dụng nguồn điện không?

Hoàn toàn không. Đây là thiết bị vận hành hoàn toàn bằng cơ năng tự nhiên dựa trên áp lực dòng chảy và lực đàn hồi của lò xo bên trong.

Thiết bị này có dùng được cho hệ thống nước nóng không?

Có thể sử dụng nếu lựa chọn đúng model chuyên dụng được nhà sản xuất thiết kế riêng cho nước nóng với giới hạn nhiệt độ phù hợp (temperature rating). Cần kiểm tra kỹ datasheet trước khi mua.

Nên chọn van giảm áp trực tiếp hay van giảm áp pilot?

Tùy thuộc vào quy mô hệ thống: van trực tiếp tối ưu cho các ứng dụng vừa và nhỏ, cấu trúc đơn giản, dễ bảo trì; trong khi van pilot phù hợp cho các hệ thống công nghiệp lớn yêu cầu lưu lượng cao và độ chính xác khắt khe.

Vì sao áp suất phía sau van giảm áp vẫn bị tăng cao bất thường?

Hiện tượng này có thể do: cài đặt sai áp suất (set pressure), lưu lượng tiêu thụ thực tế quá thấp, cặn bẩn kẹt tại bề mặt đĩa van (seat), lựa chọn sai công suất van, áp suất nguồn đầu vào biến động mạnh hoặc van không còn phù hợp với điều kiện vận hành thực tế.

Kết Luận

Có Nên Sử Dụng Van Giảm Áp Trực Tiếp?

Van giảm áp trực tiếp là giải pháp kỹ thuật hiệu quả, kinh tế và vô cùng tin cậy để bảo vệ hệ thống đường ống khỏi các nguy cơ quá áp, rò rỉ hay hư hỏng thiết bị. Với cấu tạo cơ khí đơn giản, không cần nguồn điện phụ trợ cùng khả năng tự động điều chỉnh áp suất hạ lưu linh hoạt, thiết bị này đáp ứng hoàn hảo nhu cầu của đa dạng hệ thống từ cấp nước dân dụng, khí nén cho đến một số ứng dụng hơi công nghiệp tùy model. Việc lựa chọn chính xác dựa trên sự kết hợp đồng bộ giữa áp suất, lưu lượng, môi chất, nhiệt độ và kích thước DN sẽ mang lại hiệu quả vận hành bền bỉ và tối ưu hóa chi phí dài hạn cho toàn bộ dự án của bạn.
