Van Tổng CO2: Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Hệ Thống

Trong hệ thống sử dụng CO2, việc kiểm soát nguồn khí không chỉ phụ thuộc vào bình chứa hay thiết bị điều áp. Một van đóng ngắt chính giúp cô lập toàn bộ dòng CO2 khi cần bảo trì, thay thế thiết bị hoặc xử lý sự cố — và đây chính là vai trò của van tổng CO2.

Nếu lựa chọn sai van, hệ thống có thể gặp phải rò rỉ khí, không đóng kín hoàn toàn, van không phù hợp với áp suất hệ thống, gioăng hoặc vật liệu bị ảnh hưởng bởi môi trường làm việc, hoặc khó thao tác khi cần ngắt nguồn khẩn cấp. Vậy van nước tổng CO2 là gì, hoạt động như thế nào và cần dựa vào thông số nào để lựa chọn đúng? Bài viết dưới đây sẽ phân tích chi tiết từng vấn đề này.

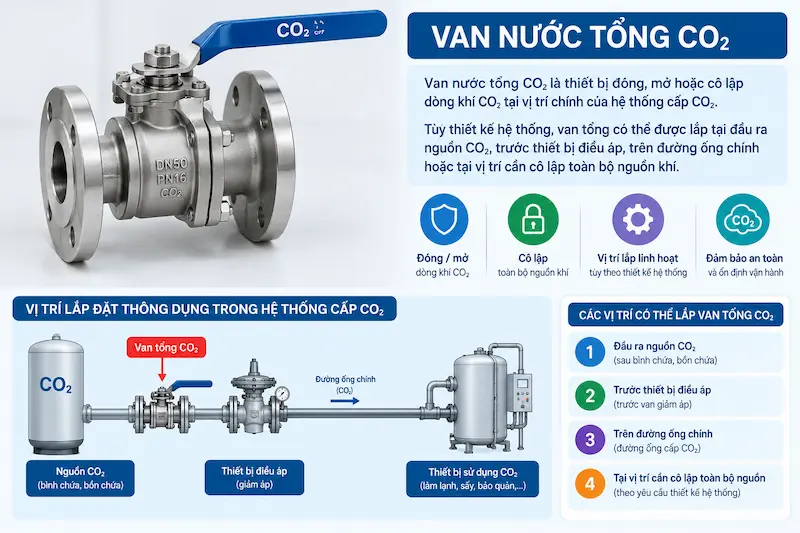

Van tổng CO2 là gì?

Van nước tổng CO2 là thiết bị đóng, mở hoặc cô lập dòng khí CO2 tại vị trí chính của hệ thống cấp CO2. Tùy thiết kế hệ thống, van tổng có thể được lắp tại đầu ra nguồn CO2, trước thiết bị điều áp, trên đường ống chính hoặc tại vị trí cần cô lập toàn bộ nguồn khí.

Cần nhấn mạnh rằng "van nước tổng CO2" mô tả chức năng và vị trí sử dụng, không nhất thiết mô tả một kiểu van cơ khí duy nhất. Đây không phải tên của một loại van có cấu tạo cố định; van bi, van cầu hoặc một số thiết kế van chuyên dụng đều có thể được sử dụng làm van tổng, tùy theo yêu cầu kỹ thuật của từng hệ thống cụ thể.

Cấu tạo của van tổng CO2

Tùy loại van được sử dụng, cấu tạo van nước tổng CO2 gồm nhiều bộ phận phối hợp để đảm bảo chức năng đóng/ngắt hoạt động chính xác.

Thân van là bộ phận chứa và dẫn dòng CO2, thường được chế tạo từ đồng, brass, inox, thép hoặc vật liệu chuyên dụng khác. Bộ phận đóng mở tùy loại van có thể là bi van đối với ball valve, đĩa van, cửa van, piston hoặc cơ cấu chuyên dụng khác.

Trục van truyền chuyển động từ tay gạt hoặc tay quay đến bộ phận đóng mở, còn gioăng và vật liệu làm kín đóng vai trò đặc biệt quan trọng trong việc hạn chế rò rỉ CO2 — đây là yếu tố cần đặc biệt chú ý với khí có áp suất cao. Cuối cùng, tay gạt hoặc cơ cấu truyền động có thể là tay gạt, tay quay, khí nén hoặc điện tùy vào mức độ tự động hóa của hệ thống.

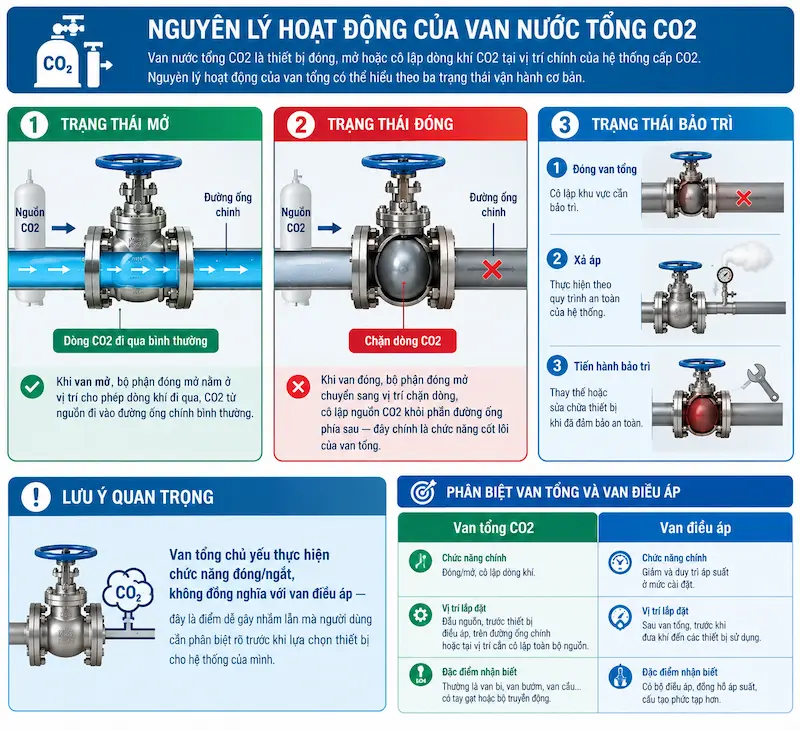

Nguyên lý hoạt động của van nước tổng CO2

Nguyên lý hoạt động của van nước tổng CO2 có thể hiểu theo ba trạng thái vận hành cơ bản.

Khi van mở, bộ phận đóng mở nằm ở vị trí cho phép dòng khí đi qua, CO2 từ nguồn đi vào đường ống chính bình thường. Khi van đóng, bộ phận đóng mở chuyển sang vị trí chặn dòng, cô lập nguồn CO2 khỏi phần đường ống phía sau — đây chính là chức năng cốt lõi của van tổng.

Khi cần bảo trì, quy trình thường là đóng van tổng để cô lập khu vực cần thao tác, sau đó tiến hành xả áp theo quy trình an toàn của hệ thống trước khi bảo trì hoặc thay thế thiết bị.

Cần nhấn mạnh: van tổng chủ yếu thực hiện chức năng đóng/ngắt, không đồng nghĩa với van điều áp — đây là điểm dễ gây nhầm lẫn mà người dùng cần phân biệt rõ trước khi lựa chọn thiết bị cho hệ thống của mình.

Các loại van có thể dùng làm van nước tổng CO2

Không có một loại van cố định nào được gọi là "van nước tổng CO2" — thay vào đó, nhiều loại van khác nhau có thể đảm nhiệm vai trò này tùy theo yêu cầu hệ thống.

Van bi CO2 là lựa chọn đáng chú ý cho chức năng đóng/ngắt, với ưu điểm đóng mở nhanh, kết cấu tương đối đơn giản, có khả năng tạo độ kín tốt khi lựa chọn đúng loại và thao tác thuận tiện. Van cầu cũng có thể sử dụng trong một số hệ thống cần kiểm soát dòng chảy theo thiết kế riêng, tuy nhiên nếu mục đích chính chỉ là đóng/ngắt nhanh thì cần cân nhắc kỹ đặc tính vận hành của loại van này.

Van chuyên dụng cho CO2 thường được sử dụng trong các hệ thống yêu cầu áp suất cao, độ kín cao, vật liệu chuyên dụng và kết nối chuyên biệt. Khác với van tổng cơ học, van điện từ CO2 (solenoid valve) có khả năng đóng/mở bằng tín hiệu điện và thường được sử dụng khi hệ thống cần tự động hóa cao hơn.

Van tổng CO2 khác gì van điều áp CO2?

Đây là điểm dễ gây nhầm lẫn nhất khi tìm hiểu về hệ thống CO2, và cần được làm rõ để tránh chọn sai thiết bị.

Cần hiểu rõ: không nên dùng van tổng để thay thế chức năng của regulator/van giảm áp. Hai thiết bị này có thể cùng xuất hiện trong một hệ thống nhưng đảm nhiệm nhiệm vụ hoàn toàn khác nhau — van tổng cô lập nguồn, còn van điều áp kiểm soát mức áp suất cấp ra.

Các thông số kỹ thuật quan trọng của van nước tổng CO2

Việc chọn đúng thông số kỹ thuật quyết định trực tiếp độ an toàn và hiệu quả vận hành của van nước tổng CO2.

Áp suất làm việc cần xác định rõ áp suất nguồn, áp suất vận hành và áp suất tối đa của van — không nên chọn van chỉ dựa vào DN. Về kích thước, các quy cách thường gặp gồm DN15, DN20, DN25, DN32, DN40 hoặc quy đổi theo inch tùy hệ thống.

Vật liệu thân van có thể là brass, đồng, inox hoặc thép, còn vật liệu làm kín cần kiểm tra kỹ như PTFE, EPDM, FKM và các vật liệu khác tùy thiết kế cụ thể. Kiểu kết nối có thể là ren, hàn, clamp hoặc mặt bích, và nhiệt độ làm việc cần đối chiếu với thiết kế thực tế của van cũng như trạng thái CO2 trong hệ thống đang vận hành.

Vì sao vật liệu van nước tổng CO2 rất quan trọng?

Khi chọn van nước tổng CO2, không nên chỉ quan tâm đến thân van mà cần đánh giá đồng thời nhiều bộ phận khác nhau: thân van, bi van, stem, seat, O-ring, gioăng và cả vật liệu đường ống kết nối.

Đặc biệt trong hệ thống CO2 áp suất cao, độ kín của các điểm kết nối và vật liệu làm kín có vai trò quan trọng trong việc hạn chế rò rỉ khí ra môi trường. Brass hoặc đồng thường xuất hiện ở các thiết bị và phụ kiện CO2 thông dụng, trong khi stainless steel có thể được cân nhắc khi hệ thống cần độ bền và khả năng chống ăn mòn cao hơn tùy điều kiện môi trường.

Tuy nhiên, vật liệu cụ thể cần được lựa chọn theo áp suất, nhiệt độ, môi trường và tiêu chuẩn của hệ thống — không nên mặc định một vật liệu phù hợp với mọi ứng dụng CO2, vì điều kiện vận hành của mỗi hệ thống có thể khác nhau đáng kể.

Van nước tổng CO2 áp suất cao cần lưu ý gì?

Với các hệ thống CO2 áp suất cao, việc lựa chọn van tổng đòi hỏi sự cẩn trọng hơn nhiều so với hệ thống áp suất thấp thông thường.

Cần xác định đúng pressure rating của van trước khi lắp đặt, và tuyệt đối không sử dụng van nước thông thường nếu thông số kỹ thuật không đáp ứng yêu cầu của hệ thống CO2. Bên cạnh đó, cần kiểm tra kỹ khả năng làm kín, kiểu kết nối và vật liệu seat/gioăng để đảm bảo tương thích với điều kiện áp suất cao.

Quan trọng nhất, cần đảm bảo thiết bị được thiết kế cho điều kiện CO2 tương ứng và không tự ý thay đổi kết cấu hoặc phụ tùng không tương thích. Một ví dụ điển hình: van dùng cho đường nước áp suất thấp không mặc nhiên phù hợp để làm van nước tổng CO2 áp suất cao — đây là sai lầm có thể gây hậu quả nghiêm trọng nếu không được kiểm tra kỹ trước khi lắp đặt.

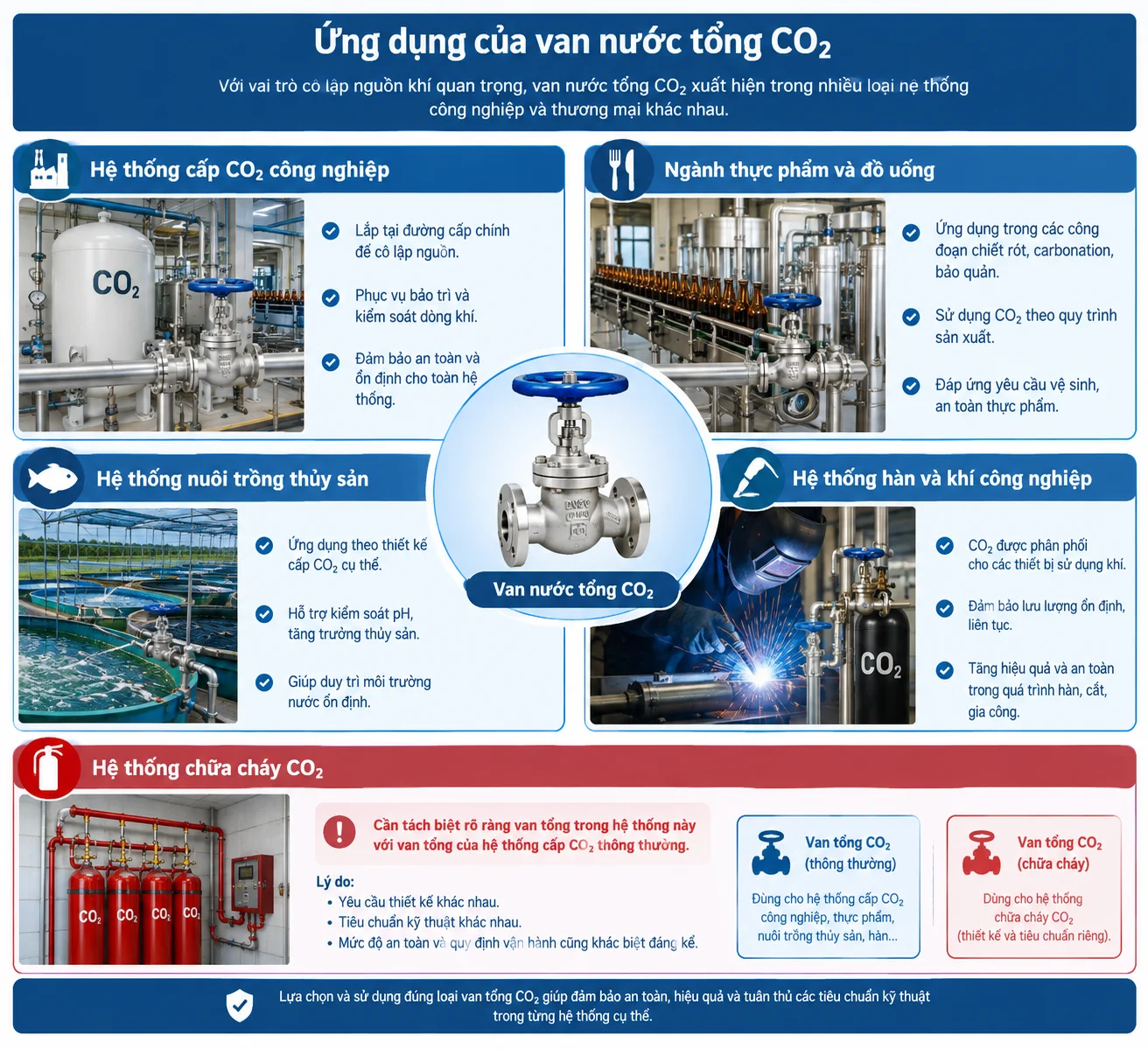

Van tổng CO2 được sử dụng ở đâu?

Nhờ vai trò cô lập nguồn khí quan trọng, van nước tổng CO2 xuất hiện trong nhiều loại hệ thống công nghiệp và thương mại khác nhau.

Trong hệ thống cấp CO2 công nghiệp, van tổng được lắp tại đường cấp chính để cô lập nguồn, phục vụ bảo trì và kiểm soát dòng khí. Ngành thực phẩm và đồ uống sử dụng van nước tổng CO2 trong các công đoạn chiết rót, carbonation, bảo quản và các hệ thống sử dụng CO2 theo quy trình sản xuất.

Van tổng cũng được ứng dụng trong hệ thống nuôi trồng thủy sản theo thiết kế cấp CO2 cụ thể, cũng như trong hệ thống hàn và khí công nghiệp — nơi CO2 được phân phối cho các thiết bị sử dụng khí. Riêng với hệ thống chữa cháy CO2, cần tách biệt rõ ràng van tổng trong hệ thống này với van tổng của hệ thống cấp CO2 thông thường, vì yêu cầu thiết kế, tiêu chuẩn và an toàn giữa hai loại hệ thống có thể khác nhau đáng kể.

Khi nào cần sử dụng van nước tổng CO2?

Nên trang bị van nước tổng CO2 khi hệ thống cần cô lập toàn bộ nguồn khí, phục vụ bảo trì đường ống, thay thế regulator hoặc thiết bị phía sau, xử lý sự cố rò rỉ, kiểm soát nguồn cấp một cách chủ động, hoặc tăng khả năng kiểm soát và an toàn vận hành tổng thể.

Nếu hệ thống của bạn thiếu van tổng, mọi thao tác bảo trì hoặc xử lý sự cố đều buộc phải ngắt toàn bộ nguồn CO2 từ xa hoặc chịu rủi ro rò rỉ khí không kiểm soát — đây là hậu quả thực tế mà nhiều hệ thống thiếu van tổng gặp phải khi cần can thiệp khẩn cấp.

Những sai lầm thường gặp khi chọn van nước tổng CO2

Nhiều sự cố về rò rỉ hoặc mất an toàn trong hệ thống CO2 bắt nguồn từ những sai lầm sau đây khi lựa chọn van.

• Dùng van nước thay cho van CO2 — không nên chỉ dựa vào kích thước ren hoặc DN để đánh giá sự phù hợp

• Không kiểm tra áp suất — đây là sai lầm nguy hiểm đối với hệ thống CO2 áp suất cao

• Nhầm van tổng với van điều áp — van tổng đóng/ngắt, còn regulator thực hiện chức năng giảm/điều chỉnh áp suất

• Chọn sai vật liệu gioăng — seat hoặc O-ring không phù hợp có thể ảnh hưởng đến độ kín và tuổi thọ van

• Không kiểm tra kết nối — ren, mặt bích hoặc đầu nối phải phù hợp hoàn toàn với hệ thống hiện có

• Chỉ chọn theo giá — cần ưu tiên thông số kỹ thuật và khả năng tương thích trước khi cân nhắc giá thành

Bỏ qua những sai lầm này có thể dẫn đến rò rỉ khí CO2, mất an toàn vận hành và phát sinh chi phí sửa chữa lớn hơn nhiều so với việc đầu tư đúng van ngay từ đầu.

Checklist lựa chọn van tổng CO2

Để chọn đúng van nước tổng CO2 cho hệ thống của mình, có thể tham khảo checklist 8 bước sau:

1. Xác định CO2 ở trạng thái và điều kiện vận hành nào

2. Xác định áp suất nguồn

3. Xác định áp suất làm việc yêu cầu

4. Xác định kích thước đường ống

5. Chọn loại van phù hợp với chức năng đóng/ngắt

6. Kiểm tra vật liệu thân, seat và gioăng

7. Kiểm tra kiểu kết nối

8. Đối chiếu datasheet, pressure rating và yêu cầu của hệ thống trước khi lắp đặt

Thực hiện đầy đủ checklist này giúp đảm bảo van nước tổng CO2 hoạt động ổn định và an toàn trong suốt quá trình vận hành hệ thống.

Lưu ý khi lắp đặt và vận hành van nước tổng CO2

Sau khi chọn được van phù hợp, quá trình lắp đặt và vận hành cần tuân thủ nghiêm ngặt để đảm bảo an toàn:

• Lắp đúng chiều nếu model có yêu cầu

• Kiểm tra độ kín sau lắp đặt

• Không siết quá lực gây ảnh hưởng ren hoặc thân van

• Không tự ý thay gioăng bằng vật liệu không tương thích

• Đóng/mở van đúng thao tác

• Kiểm tra rò rỉ định kỳ

• Khi bảo trì cần thực hiện quy trình cô lập và xả áp phù hợp

• Không tháo van khi hệ thống còn áp suất

Lưu ý an toàn quan trọng: CO2 ở nồng độ cao có thể gây nguy hiểm do làm giảm lượng oxy trong không gian kín. Vì vậy, khu vực sử dụng CO2 cần có biện pháp thông gió và quy trình an toàn phù hợp trong suốt quá trình lắp đặt lẫn vận hành.

Câu hỏi thường gặp về van nước tổng CO2

Van tổng CO2 là gì?


Van nước tổng CO2 là thiết bị dùng để đóng, mở hoặc cô lập nguồn CO2 trên đường ống hoặc hệ thống cấp khí. Tùy thiết kế, van tổng có thể là van bi hoặc loại van chuyên dụng khác.

Van nước tổng CO2 có phải van điều áp không?


Không. Van tổng chủ yếu thực hiện chức năng đóng/ngắt dòng khí, trong khi van điều áp có nhiệm vụ giảm và duy trì áp suất ở mức yêu cầu.

Có thể dùng van bi làm van nước tổng CO2 không?


Có thể trong những hệ thống mà van bi đáp ứng đầy đủ yêu cầu về áp suất, nhiệt độ, vật liệu, độ kín và khả năng tương thích với CO2.

Van nước tổng CO2 nên dùng vật liệu gì?


Có thể gặp đồng/brass, inox hoặc các vật liệu khác tùy thiết kế. Cần lựa chọn dựa trên áp suất, nhiệt độ, môi trường và yêu cầu kỹ thuật cụ thể.

Khi mua van nước tổng CO2 cần cung cấp thông tin gì?


Nên cung cấp kích thước đường ống, áp suất làm việc, loại kết nối, vật liệu mong muốn, nhiệt độ và mục đích sử dụng để xác định đúng loại van.

Van nước tổng CO2 – lựa chọn đúng để kiểm soát nguồn khí

Van tổng CO2 có nhiệm vụ chính là đóng/ngắt và cô lập nguồn CO2, đây là khái niệm mô tả về chức năng và vị trí sử dụng, không nhất thiết chỉ giới hạn ở một kiểu van cố định. Cần phân biệt rõ van tổng với van điều áp, van điện từ và van trên bình CO2 để tránh nhầm lẫn khi lựa chọn thiết bị.
