Van Tiết Lưu Nhiệt Cân Bằng Ngoài – Giải Pháp Điều Tiết Môi Chất Chính Xác Cho Dàn Bay Hơi

Trong những hệ thống lạnh có dàn bay hơi lớn, tổn thất áp suất đường hút đáng kể hoặc tải lạnh thay đổi liên tục, phương án cân bằng áp suất không phù hợp có thể khiến van điều tiết môi chất thiếu chính xác. Hậu quả là dàn bay hơi cấp lỏng không đủ hoặc quá nhiều, ảnh hưởng đến hiệu suất lạnh và độ an toàn của máy nén.

Van tiết lưu nhiệt cân bằng được sử dụng để lấy áp suất tại vị trí phù hợp trên dàn bay hơi, từ đó hỗ trợ điều khiển lượng môi chất lạnh chính xác hơn.

Bài viết dưới đây sẽ giải thích van tiết lưu nhiệt cân bằng là gì, hoạt động dựa trên nguyên lý nào, khác gì loại cân bằng trong, khi nào nên sử dụng và cần kiểm tra những thông số nào trước khi lựa chọn.

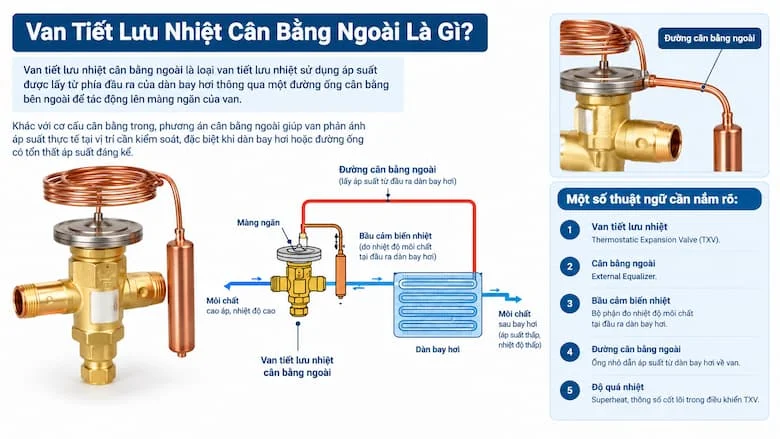

Van Tiết Lưu Nhiệt Cân Bằng Ngoài Là Gì?

Van tiết lưu nhiệt cân bằng ngoài là loại van tiết lưu nhiệt sử dụng áp suất được lấy từ phía đầu ra của dàn bay hơi thông qua một đường ống cân bằng bên ngoài để tác động lên màng ngăn của van.

Khác với cơ cấu cân bằng trong, phương án cân bằng ngoài giúp van phản ánh áp suất thực tế tại vị trí cần kiểm soát, đặc biệt khi dàn bay hơi hoặc đường ống có tổn thất áp suất đáng kể.

Một số thuật ngữ cần nắm rõ:

• Van tiết lưu nhiệt – Thermostatic Expansion Valve (TXV).

• Cân bằng ngoài – External Equalizer.

• Bầu cảm biến nhiệt – bộ phận đo nhiệt độ môi chất tại đầu ra dàn bay hơi.

• Đường cân bằng ngoài – ống nhỏ dẫn áp suất từ dàn bay hơi về van.

• Độ quá nhiệt – Superheat, thông số cốt lõi trong điều khiển TXV.

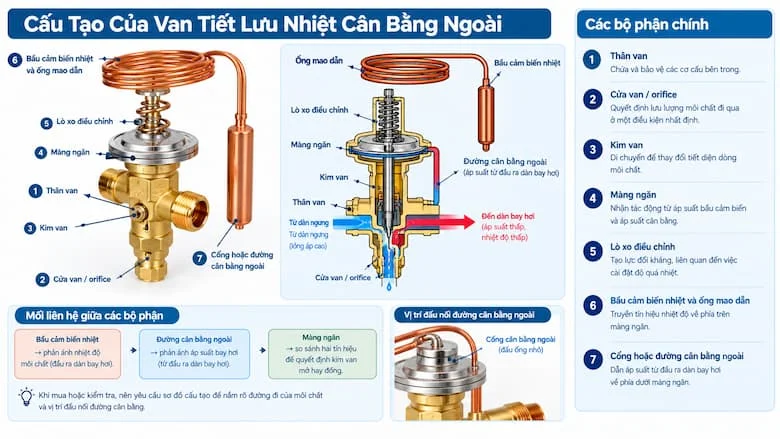

Cấu Tạo Của Van Tiết Lưu Nhiệt Cân Bằng

Van gồm các bộ phận chính sau:

• Thân van – chứa và bảo vệ các cơ cấu bên trong.

• Cửa van/orifice – quyết định lưu lượng môi chất đi qua ở một điều kiện nhất định.

• Kim van – di chuyển để thay đổi tiết diện dòng môi chất.

• Màng ngăn – nhận tác động từ áp suất bầu cảm biến và áp suất cân bằng.

• Lò xo điều chỉnh – tạo lực đối kháng, liên quan đến việc cài đặt độ quá nhiệt.

• Bầu cảm biến nhiệt và ống mao dẫn – truyền tín hiệu nhiệt độ về phía trên màng ngăn.

• Cổng hoặc đường cân bằng ngoài – dẫn áp suất từ đầu ra dàn bay hơi về phía dưới màng ngăn.

Mối liên hệ giữa các bộ phận khá rõ ràng: bầu cảm biến phản ánh nhiệt độ, đường cân bằng phản ánh áp suất bay hơi, còn màng ngăn là nơi hai tín hiệu này đối chiếu để quyết định kim van mở hay đóng. Khi mua hoặc kiểm tra, nên yêu cầu sơ đồ cấu tạo để nắm rõ đường đi của môi chất và vị trí đấu nối đường cân bằng.

Nguyên Lý Hoạt Động Của Van Tiết Lưu Nhiệt Cân Bằng

Nguyên lý có thể tóm gọn theo chuỗi: nhiệt độ đầu ra dàn bay hơi → bầu cảm biến → áp suất tác động lên màng → điều chỉnh kim van → thay đổi lượng môi chất qua van. Song song đó, áp suất từ đầu ra dàn bay hơi được đưa về van qua đường cân bằng ngoài để đối trọng với áp suất bầu cảm biến.

Vai trò của độ quá nhiệt nằm ở chỗ đây là chênh lệch giữa nhiệt độ môi chất tại bầu cảm biến và nhiệt độ bay hơi tương ứng với áp suất. Van dựa vào chênh lệch này để quyết định lượng môi chất cần cấp.

Van vận hành theo ba trạng thái:

• Quá nhiệt tăng – van có xu hướng mở thêm để cấp thêm môi chất.

• Quá nhiệt giảm – van có xu hướng đóng lại để giảm lượng môi chất.

• Hệ thống ổn định – van duy trì lượng môi chất phù hợp với tải lạnh.

Vì Sao Cần Sử Dụng Cân Bằng Ngoài?

Đây là điểm quan trọng nhất để hiểu giá trị của van tiết lưu nhiệt cân bằng. Áp suất tại đầu vào và đầu ra dàn bay hơi có thể chênh lệch do tổn thất áp suất trong dàn bay hơi, đường ống, bộ chia môi chất, các đoạn co, cút, phụ kiện và các thiết bị nằm trên đường hút.

Khi tổn thất áp suất đáng kể, áp suất bên trong van không còn phản ánh chính xác điều kiện tại đầu ra dàn bay hơi. Van sẽ "đọc sai" áp suất bay hơi, dẫn đến đánh giá độ quá nhiệt lệch so với thực tế và điều tiết môi chất kém chính xác.

Cân bằng ngoài giải quyết vấn đề này bằng cách đưa tín hiệu áp suất từ đúng vị trí cần kiểm soát về van, nhờ đó việc điều khiển độ quá nhiệt phù hợp hơn. Nếu bỏ qua yếu tố này trong hệ thống có tổn thất áp suất lớn, hậu quả thường là dàn bay hơi cấp lỏng không đủ, hiệu suất lạnh giảm hoặc có nguy cơ môi chất lỏng quay về máy nén.

Phân Biệt Van Tiết Lưu Nhiệt Cân Bằng Trong Và Cân Bằng Ngoài

Không nên hiểu rằng cân bằng ngoài luôn tốt hơn cân bằng trong. Với hệ thống có tổn thất áp suất nhỏ, van cân bằng trong vẫn hoạt động tốt, lắp đặt đơn giản và ít điểm cần kiểm tra hơn. Việc lựa chọn phụ thuộc vào thiết kế hệ thống và mức tổn thất áp suất thực tế.

Các Thông Số Cần Quan Tâm Khi Chọn Van

Trước khi mua, cần đối chiếu các thông số sau:

• Loại môi chất lạnh.

• Công suất lạnh yêu cầu.

• Nhiệt độ bay hơi và nhiệt độ ngưng tụ.

• Phạm vi nhiệt độ làm việc.

• Độ quá nhiệt.

• Kích thước và kiểu kết nối.

• Kích thước orifice.

• Dải điều chỉnh.

• Áp suất làm việc.

• Vật liệu thân van.

• Loại bầu cảm biến.

• Chiều dài và vị trí đường cân bằng ngoài.

Không nên chỉ chọn van dựa vào DN hoặc kích thước đầu nối. Kích thước kết nối chỉ cho biết van lắp được vào đường ống, còn khả năng điều tiết đúng hay sai phụ thuộc vào công suất lạnh, orifice, môi chất và điều kiện vận hành thực tế.

Vai Trò Của Độ Quá Nhiệt Trong Van Tiết Lưu Nhiệt

Độ quá nhiệt (superheat) là mức chênh lệch giữa nhiệt độ hơi môi chất tại đầu ra dàn bay hơi và nhiệt độ bay hơi bão hòa tương ứng với áp suất. Đây là thông số quan trọng nhất đối với TXV, vì van dùng chính đại lượng này làm căn cứ điều tiết.

Mối quan hệ điều khiển diễn ra theo chuỗi: nhiệt độ môi chất → bầu cảm biến → áp suất tác động → độ mở van → lượng môi chất vào dàn bay hơi.

Khi độ quá nhiệt không phù hợp, hệ thống có thể gặp các hiện tượng:

• Quá nhiệt quá cao – dàn bay hơi thiếu môi chất, hiệu suất lạnh giảm.

• Quá nhiệt quá thấp – cấp lỏng dư, tăng nguy cơ môi chất lỏng quay về máy nén.

Cần lưu ý rằng không có một giá trị superheat cố định cho mọi hệ thống. Giá trị phù hợp phải căn cứ thiết kế, môi chất và điều kiện vận hành cụ thể, theo hướng dẫn của nhà sản xuất van và thiết bị.

Van Tiết Lưu Nhiệt Cân Bằng Được Sử Dụng Ở Đâu?

Van tiết lưu nhiệt cân bằng thường gặp trong các nhóm ứng dụng sau:

• Hệ thống điều hòa.

• Kho lạnh và tủ đông.

• Chiller.

• Hệ thống lạnh công nghiệp.

• Dàn bay hơi có tổn thất áp suất đáng kể.

• Hệ thống dùng dàn bay hơi nhiều mạch, có bộ chia môi chất.

• Hệ thống có tải lạnh thay đổi.

Điểm chung của các trường hợp này là nhu cầu kiểm soát điều kiện tại đầu ra dàn bay hơi chính xác hơn. Khi tổn thất áp suất nhỏ và dàn bay hơi đơn giản, phương án cân bằng trong có thể đã đủ đáp ứng.

Những Sai Lầm Thường Gặp Khi Sử Dụng

• Chọn sai loại môi chất lạnh – van được nạp cho môi chất nào thì cần dùng đúng môi chất đó.

• Chọn van chỉ dựa trên kích thước đường ống thay vì công suất lạnh và điều kiện vận hành.

• Không tính đến tổn thất áp suất dàn bay hơi nên chọn nhầm kiểu cân bằng.

• Lắp sai vị trí bầu cảm biến khiến van nhận tín hiệu nhiệt độ sai lệch.

• Bố trí đường cân bằng ngoài không đúng làm mất tác dụng của cơ cấu cân bằng.

• Không kiểm tra độ quá nhiệt khi vận hành.

• Điều chỉnh van tùy tiện khi chưa xác định nguyên nhân thực sự của sự cố.

• Không kiểm tra lọc, cặn bẩn và độ sạch của hệ thống, dễ gây kẹt cửa van.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là điều tiết môi chất thiếu ổn định, hiệu suất lạnh giảm và tăng nguy cơ hư hỏng máy nén – chi phí khắc phục lớn hơn nhiều so với việc chọn đúng và lắp đúng ngay từ đầu.

Checklist Lựa Chọn Van Tiết Lưu Nhiệt Cân Bằng Ngoài

Bạn có thể thực hiện theo quy trình 10 bước sau:

Bước 1 – Xác định môi chất lạnh của hệ thống.

Bước 2 – Xác định công suất lạnh yêu cầu.

Bước 3 – Kiểm tra nhiệt độ bay hơi và ngưng tụ.

Bước 4 – Tính hoặc xác định tổn thất áp suất qua dàn bay hơi.

Bước 5 – Kiểm tra yêu cầu sử dụng cân bằng ngoài.

Bước 6 – Chọn kích thước và kiểu kết nối.

Bước 7 – Kiểm tra orifice và dải công suất.

Bước 8 – Kiểm tra loại bầu cảm biến và dải nhiệt độ.

Bước 9 – Đối chiếu áp suất làm việc.

Bước 10 – Kiểm tra hướng dẫn lắp đặt của nhà sản xuất.

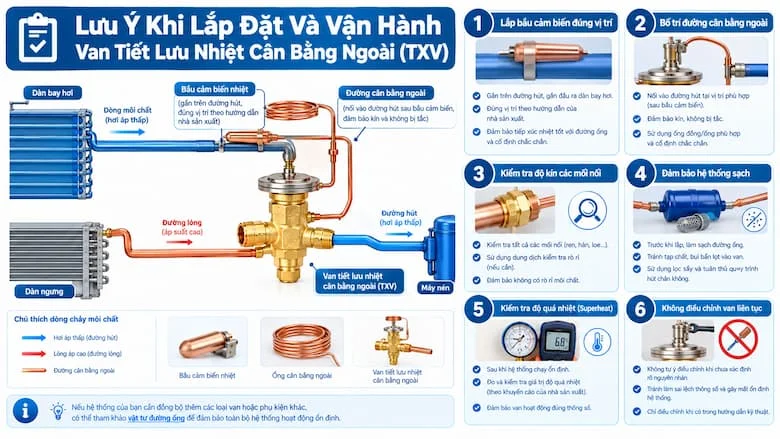

Lưu Ý Khi Lắp Đặt Và Vận Hành

• Lắp bầu cảm biến đúng vị trí trên đường hút, theo hướng dẫn của nhà sản xuất.

• Đảm bảo bầu cảm biến tiếp xúc nhiệt tốt với đường ống và được cố định chắc chắn.

• Bố trí đường cân bằng ngoài đúng vị trí, đảm bảo kín.

• Kiểm tra độ kín của các mối nối.

• Đảm bảo hệ thống sạch, không có tạp chất lọt vào van.

• Kiểm tra độ quá nhiệt sau khi hệ thống chạy ổn định.

• Không điều chỉnh van liên tục khi chưa xác định rõ nguyên nhân.

Nếu hệ thống của bạn cần đồng bộ thêm các loại van hoặc phụ kiện khác, có thể tham khảo [chèn link: vật tư đường ống] để đảm bảo toàn bộ hệ thống hoạt động ổn định.

Câu Hỏi Thường Gặp Về Van Tiết Lưu Nhiệt Cân Bằng Ngoài

1. Van tiết lưu nhiệt cân bằng ngoài là gì?

Đây là loại TXV sử dụng đường cân bằng bên ngoài để truyền áp suất từ vị trí phù hợp trên dàn bay hơi về màng van, giúp điều khiển lượng môi chất chính xác hơn.

2. Van cân bằng ngoài khác gì van cân bằng trong?

Khác biệt chính nằm ở cách lấy áp suất phản hồi. Cân bằng ngoài dùng đường ống riêng để lấy áp suất tại vị trí cần kiểm soát, còn cân bằng trong lấy áp suất bên trong van.

3. Khi nào nên dùng van tiết lưu nhiệt cân bằng?

Khi tổn thất áp suất qua dàn bay hơi hoặc các bộ phận liên quan đủ lớn khiến áp suất bên trong van không phản ánh chính xác điều kiện cần kiểm soát.

4. Van tiết lưu nhiệt cân bằng có dùng cho mọi hệ thống lạnh không?

Không. Cần lựa chọn dựa trên môi chất, công suất, điều kiện nhiệt độ, tổn thất áp suất và yêu cầu của hệ thống.

5. Vì sao cần kiểm tra độ quá nhiệt khi vận hành?

Vì độ quá nhiệt là chỉ báo quan trọng để đánh giá tình trạng cấp môi chất vào dàn bay hơi và hiệu quả điều tiết của TXV.

Kết Luận

Tóm lại, van tiết lưu nhiệt cân bằng ngoài sử dụng tín hiệu áp suất từ đường cân bằng bên ngoài để hỗ trợ điều khiển lượng môi chất. Cấu hình này đặc biệt đáng quan tâm khi hệ thống có tổn thất áp suất qua dàn bay hơi đáng kể.
