Van Tiết Lưu Tay: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Cho Từng Hệ Thống

Vì sao cần điều chỉnh lưu lượng chính xác trong hệ thống đường ống?

Hệ thống nước có lưu lượng quá lớn gây rung lắc đường ống. Hệ thống hơi cần giảm lưu lượng để ổn định áp suất. Thiết bị trao đổi nhiệt hoạt động kém hiệu quả chỉ vì lưu lượng không phù hợp với thiết kế ban đầu.

Không phải lúc nào hệ thống cũng cần mở hoàn toàn hoặc đóng kín dòng chảy. Rất nhiều trường hợp thực tế đòi hỏi lưu lượng phải được giữ ở một mức cụ thể, ổn định trong suốt quá trình vận hành. Đây chính là lý do van tiết lưu bằng tay được sử dụng rộng rãi trong cả hệ thống dân dụng lẫn công nghiệp – từ nước, hơi nóng, khí nén cho đến dầu thủy lực.

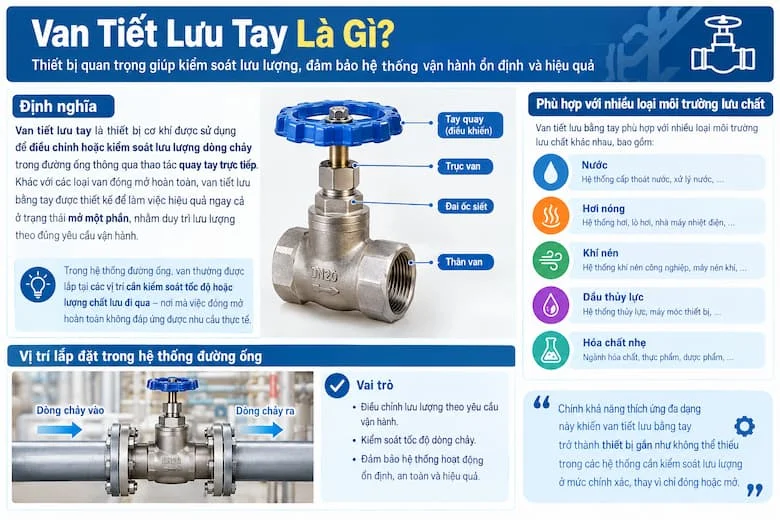

Van tiết lưu tay là gì?

Van tiết lưu tay là thiết bị cơ khí được sử dụng để điều chỉnh hoặc kiểm soát lưu lượng dòng chảy trong đường ống thông qua thao tác quay tay trực tiếp. Khác với các loại van đóng mở hoàn toàn, van tiết lưu bằng tay được thiết kế để làm việc hiệu quả ngay cả ở trạng thái mở một phần, nhằm duy trì lưu lượng theo đúng yêu cầu vận hành.

Trong hệ thống đường ống, van thường được lắp tại các vị trí cần kiểm soát tốc độ hoặc lượng chất lưu đi qua – nơi mà việc đóng mở hoàn toàn không đáp ứng được nhu cầu thực tế.

Van tiết lưu bằng tay phù hợp với nhiều loại môi trường lưu chất khác nhau, bao gồm:

• Nước

• Hơi nóng

• Khí nén

• Dầu thủy lực

• Hóa chất nhẹ

Chính khả năng thích ứng đa dạng này khiến van tiết lưu bằng tay trở thành thiết bị gần như không thể thiếu trong các hệ thống cần kiểm soát lưu lượng ở mức chính xác, thay vì chỉ đóng hoặc mở.

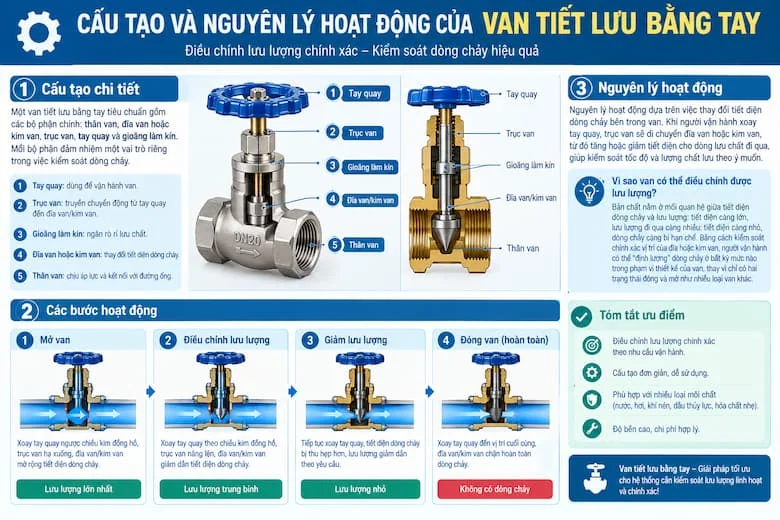

Cấu tạo và nguyên lý hoạt động của van tiết lưu tay

Một van tiết lưu bằng tay tiêu chuẩn gồm các bộ phận chính: thân van, đĩa van hoặc kim van, trục van, tay quay và gioăng làm kín. Mỗi bộ phận đảm nhiệm một vai trò riêng trong việc kiểm soát dòng chảy.

Nguyên lý hoạt động dựa trên việc thay đổi tiết diện dòng chảy bên trong van. Khi người vận hành xoay tay quay, trục van sẽ di chuyển đĩa van hoặc kim van, từ đó tăng hoặc giảm tiết diện cho dòng lưu chất đi qua, giúp kiểm soát tốc độ và lượng chất lưu theo ý muốn.

Vì sao van có thể điều chỉnh được lưu lượng? Bản chất nằm ở mối quan hệ giữa tiết diện dòng chảy và lưu lượng: tiết diện càng lớn, lưu lượng đi qua càng nhiều; tiết diện càng nhỏ, dòng chảy càng bị hạn chế. Bằng cách kiểm soát chính xác vị trí của đĩa hoặc kim van, người vận hành có thể "định lượng" dòng chảy ở bất kỳ mức nào trong phạm vi thiết kế của van, thay vì chỉ có hai trạng thái đóng và mở như nhiều loại van khác.

Các loại van tiết lưu bằng tay phổ biến hiện nay

Việc phân loại van tiết lưu bằng tay giúp người dùng dễ dàng xác định loại phù hợp với hệ thống của mình, dựa trên ba tiêu chí: kết cấu, vật liệu và kiểu kết nối.

Theo kết cấu, phổ biến nhất là van tiết lưu kim (needle valve) – phù hợp với ứng dụng cần điều chỉnh lưu lượng nhỏ, chính xác cao. Van tiết lưu dạng cầu (globe valve) thường dùng cho lưu lượng lớn hơn, chịu áp tốt. Ngoài ra còn có van tiết lưu thủy lực, chuyên dùng trong các hệ thống dầu và chất lỏng áp suất cao.

Theo vật liệu, van tiết lưu bằng tay được sản xuất từ đồng, gang, inox hoặc thép, mỗi loại phù hợp với một môi trường chất lưu và điều kiện ăn mòn khác nhau. Đồng và inox thường được ưu tiên cho hệ thống nước sạch, trong khi gang và thép phù hợp hơn với môi trường công nghiệp có yêu cầu cơ học cao.

Theo kiểu kết nối, van có ba dạng chính: nối ren (phù hợp đường ống nhỏ, lắp đặt nhanh), mặt bích (chắc chắn, dễ bảo trì) và hàn (độ kín cao, thường dùng trong hệ thống áp suất lớn hoặc yêu cầu độ bền cao).

Thông số kỹ thuật quan trọng khi chọn van tiết lưu bằng tay

Để chọn đúng van tiết lưu bằng tay, cần kiểm tra đồng thời nhiều nhóm thông số kỹ thuật thay vì chỉ dựa vào kích thước bên ngoài.

Kích thước danh nghĩa (DN) là thông số đầu tiên cần xác định, phổ biến từ DN15, DN20, DN25 cho đến DN50, DN100 tùy theo quy mô đường ống. Kích thước sai lệch sẽ khiến van không tương thích với hệ thống hiện có.

Áp suất làm việc thường được quy định theo các mức PN10, PN16, PN25, PN40 – cần đối chiếu chính xác với áp suất thực tế của hệ thống để tránh tình trạng van không chịu được tải trong quá trình vận hành.

Bên cạnh đó, cần xem xét nhiệt độ làm việc, vật liệu thân van và vật liệu làm kín để đảm bảo van hoạt động ổn định trong môi trường chất lưu cụ thể, đặc biệt với hơi nóng hoặc hóa chất.

Cuối cùng, hệ số lưu lượng (Cv/Kv) và tiêu chuẩn sản xuất là hai yếu tố kỹ thuật thường bị bỏ qua nhưng lại quyết định độ chính xác khi điều tiết. Hệ số Cv/Kv càng phù hợp với yêu cầu vận hành, khả năng kiểm soát lưu lượng càng chính xác.

So sánh van tiết lưu bằng tay với các loại van điều khiển khác

Để hiểu rõ vị trí của van tiết lưu bằng tay trong hệ thống, cần so sánh với các loại van điều khiển phổ biến khác:

Nhìn vào bảng so sánh, có thể thấy van bi phù hợp hơn khi cần đóng mở nhanh nhưng không nên dùng để điều tiết. Ngược lại, van tiết lưu bằng tay và van cầu là lựa chọn hợp lý khi mục tiêu chính là kiểm soát lưu lượng chính xác với chi phí đầu tư hợp lý.

Van điều khiển điện cho độ chính xác cao nhất và có thể tự động hóa hoàn toàn, nhưng đi kèm với chi phí đầu tư lớn hơn đáng kể. Vì vậy, với những hệ thống không yêu cầu tự động hóa, van tiết lưu bằng tay vẫn là giải pháp cân bằng tốt giữa hiệu quả điều tiết và chi phí vận hành.

Tại sao van tiết lưu bằng tay được ưa chuộng trong công nghiệp?

Không phải ngẫu nhiên mà van tiết lưu bằng tay vẫn được sử dụng rộng rãi trong công nghiệp, dù thị trường đã có nhiều giải pháp van điều khiển tự động.

Trước hết, chi phí đầu tư thấp hơn đáng kể so với van điều khiển điện, phù hợp với những hệ thống không đòi hỏi tự động hóa hoàn toàn. Van cũng dễ lắp đặt, không cần hệ thống dây điện hay bộ điều khiển đi kèm.

Đặc biệt, van tiết lưu bằng tay không cần nguồn điện để vận hành – đây là ưu điểm lớn với các khu vực khó tiếp cận điện hoặc yêu cầu an toàn cháy nổ cao. Ngoài ra, cấu tạo đơn giản giúp van dễ bảo trì và có độ bền cao trong điều kiện vận hành liên tục.

Trên thực tế, van tiết lưu bằng tay xuất hiện phổ biến trong hệ thống hơi (điều tiết áp suất hơi trước khi vào thiết bị), hệ thống khí nén (kiểm soát tốc độ dòng khí) và hệ thống cấp nước (điều chỉnh lưu lượng tại từng nhánh đường ống theo nhu cầu sử dụng).

Van tiết lưu bằng tay được sử dụng trong những hệ thống nào?

Van tiết lưu bằng tay có phạm vi ứng dụng rộng, gắn liền với hầu hết các hệ thống cần kiểm soát lưu lượng chất lưu.

Trong hệ thống cấp nước, van giúp điều chỉnh lưu lượng tại từng khu vực, hạn chế tình trạng áp lực nước quá lớn gây rung lắc đường ống. Với hệ thống HVAC, van tiết lưu bằng tay thường được lắp trên đường nước lạnh hoặc nước giải nhiệt để cân bằng lưu lượng giữa các nhánh.

Ở hệ thống hơi nóng, van đóng vai trò quan trọng trong việc điều tiết áp suất hơi trước khi đưa vào thiết bị sử dụng, tránh sốc nhiệt hoặc quá áp. Trong hệ thống khí nén, van giúp kiểm soát tốc độ dòng khí, đảm bảo thiết bị vận hành ổn định.

Với hệ thống thủy lực, van tiết lưu bằng tay điều chỉnh tốc độ dòng dầu, ảnh hưởng trực tiếp đến tốc độ hoạt động của xi-lanh hoặc motor thủy lực. Trong nhà máy sản xuất công nghiệp, van được sử dụng ở nhiều công đoạn cần kiểm soát lưu lượng chất lỏng hoặc khí theo quy trình sản xuất cụ thể.

Những sai lầm thường gặp khi sử dụng van tiết lưu bằng tay

Dù là thiết bị quen thuộc, nhiều người vẫn mắc phải những sai lầm khiến van tiết lưu bằng tay hoạt động kém hiệu quả hoặc hư hỏng sớm.

Sai lầm phổ biến nhất là chọn sai vật liệu, khiến van bị ăn mòn nhanh khi tiếp xúc với môi trường không tương thích – ví dụ dùng van gang cho hệ thống hóa chất có tính ăn mòn cao.

Chọn sai kích thước cũng là lỗi thường gặp, dẫn đến lưu lượng thực tế không đáp ứng được yêu cầu vận hành, dù van vẫn hoạt động bình thường về mặt cơ học.

Một sai lầm nghiêm trọng khác là dùng van tiết lưu như van đóng mở hoàn toàn trong thời gian dài. Điều này khiến đĩa van hoặc kim van chịu áp lực không đúng thiết kế, dễ gây mòn và giảm độ chính xác khi điều tiết.

Ngoài ra, không kiểm tra áp suất làm việc trước khi lắp đặt và không bảo trì định kỳ cũng là hai nguyên nhân phổ biến khiến van xuống cấp nhanh hơn tuổi thọ thiết kế, gây phát sinh chi phí sửa chữa không đáng có.

Hướng dẫn lựa chọn van tiết lưu bằng tay phù hợp

Để chọn đúng van tiết lưu bằng tay ngay từ đầu, có thể thực hiện theo trình tự 6 bước sau:

Bước 1: Xác định môi chất sẽ đi qua van – nước, hơi, khí nén, dầu hay hóa chất.
Bước 2: Xác định áp suất làm việc thực tế của hệ thống.
Bước 3: Xác định nhiệt độ vận hành, bao gồm cả nhiệt độ tối đa có thể xảy ra.
Bước 4: Tính toán lưu lượng cần điều tiết để chọn hệ số Cv/Kv phù hợp.
Bước 5: Lựa chọn vật liệu tương thích với môi chất và điều kiện ăn mòn.
Bước 6: Lựa chọn tiêu chuẩn kết nối phù hợp với đường ống hiện có.

Thực hiện đầy đủ 6 bước này giúp giảm đáng kể rủi ro chọn sai van, đồng thời đảm bảo van hoạt động đúng công năng ngay từ lần lắp đặt đầu tiên.

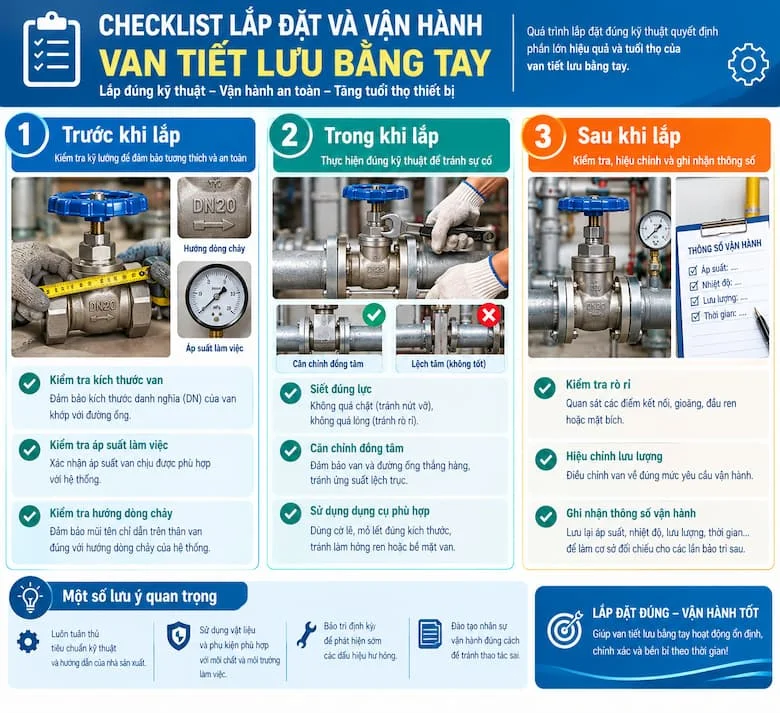

Checklist lắp đặt và vận hành van tiết lưu bằng tay

Quá trình lắp đặt đúng kỹ thuật quyết định phần lớn hiệu quả và tuổi thọ của van tiết lưu bằng tay.

Trước khi lắp, cần kiểm tra kích thước van có khớp với đường ống, xác nhận áp suất van chịu được phù hợp với hệ thống, và kiểm tra hướng dòng chảy theo mũi tên chỉ dẫn trên thân van.

Trong khi lắp, cần siết đúng lực – không quá chặt để tránh nứt vỡ, không quá lỏng để tránh rò rỉ – đồng thời căn chỉnh đồng tâm giữa van và đường ống để tránh ứng suất lệch trục.

Sau khi lắp, nên kiểm tra kỹ tình trạng rò rỉ tại các điểm kết nối, hiệu chỉnh lưu lượng về đúng mức yêu cầu, và ghi nhận lại thông số vận hành ban đầu để làm cơ sở đối chiếu cho các lần bảo trì sau này.

Câu hỏi thường gặp về van tiết lưu tay

1. Van tiết lưu tay dùng để làm gì?
Van tiết lưu bằng tay dùng để điều chỉnh và kiểm soát lưu lượng dòng chảy trong đường ống ở mức mong muốn, thay vì chỉ đóng hoặc mở hoàn toàn như nhiều loại van khác.

2. Van tiết lưu tay có thể đóng kín hoàn toàn không?
Một số loại van tiết lưu bằng tay có thể đóng kín, tuy nhiên chức năng chính vẫn là điều tiết lưu lượng. Nếu hệ thống cần đóng mở hoàn toàn thường xuyên, nên cân nhắc loại van chuyên dụng khác.

3. Nên chọn van tiết lưu đồng hay inox?
Tùy vào môi trường sử dụng: đồng phù hợp với hệ thống nước sạch thông thường, còn inox thích hợp hơn với môi trường có tính ăn mòn cao hoặc yêu cầu độ bền lâu dài.

4. Van tiết lưu tay có dùng cho hơi nóng được không?
Có, với điều kiện vật liệu thân van và gioăng làm kín phải chịu được nhiệt độ và áp suất của hơi trong hệ thống.

5. Bao lâu nên kiểm tra và bảo trì van một lần?
Tần suất bảo trì phụ thuộc vào điều kiện vận hành cụ thể, nhưng nên kiểm tra định kỳ để phát hiện sớm tình trạng rò rỉ, mòn gioăng hoặc lệch trục van.

Kết luận

Van tiết lưu tay là thiết bị quan trọng trong việc điều chỉnh lưu lượng cho nhiều hệ thống đường ống, từ nước, hơi nóng, khí nén cho đến thủy lực. Thị trường hiện có nhiều loại, vật liệu và tiêu chuẩn kết nối khác nhau, đòi hỏi người dùng phải hiểu rõ nhu cầu thực tế trước khi lựa chọn.
