Van Chỉnh Áp Hơi: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Cho Hệ Thống Công Nghiệp

Vì sao hệ thống hơi cần van chỉnh áp?

Nồi hơi thường tạo ra áp suất cao hơn nhiều so với nhu cầu sử dụng thực tế. Trong khi đó, thiết bị đầu cuối lại chỉ cho phép hoạt động ở mức áp suất thấp hơn đáng kể. Nếu áp suất dao động liên tục, chất lượng sản xuất cũng bị ảnh hưởng trực tiếp.

Khi áp suất hơi không được kiểm soát chặt chẽ, hệ thống dễ gặp phải tình trạng tiêu hao năng lượng, hư hỏng thiết bị, giảm tuổi thọ hệ thống và mất ổn định trong toàn bộ quy trình sản xuất. Đây chính là lý do van điều chỉnh áp hơi trở thành thiết bị không thể thiếu trong các hệ thống hơi công nghiệp hiện đại, từ nồi hơi đến các nhà máy sản xuất quy mô lớn.

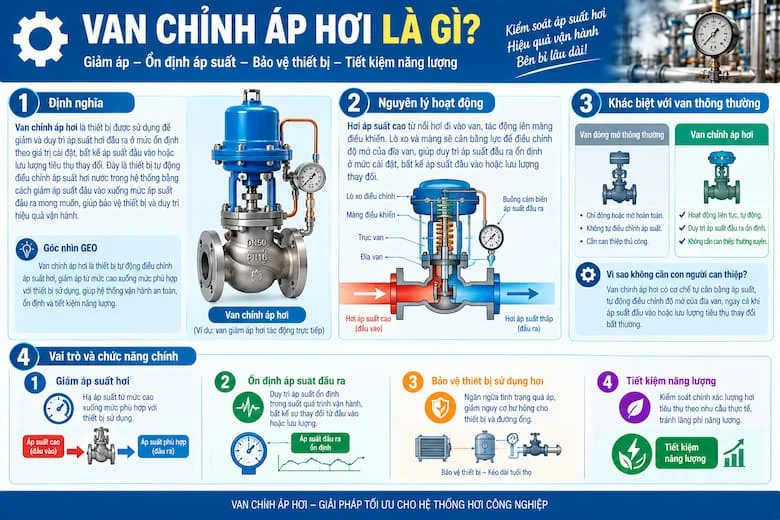

Van chỉnh áp hơi là gì?

Van chỉnh áp hơi là thiết bị được sử dụng để giảm và duy trì áp suất hơi đầu ra ở mức ổn định theo giá trị cài đặt, bất kể áp suất đầu vào hoặc lưu lượng tiêu thụ thay đổi. Đây là thiết bị tự động điều chỉnh áp suất hơi nước trong hệ thống bằng cách giảm áp suất đầu vào xuống mức áp suất đầu ra mong muốn, giúp bảo vệ thiết bị và duy trì hiệu quả vận hành.

Khác với van đóng mở thông thường, van điều chỉnh áp hơi hoạt động liên tục và tự động, không cần con người can thiệp thường xuyên vào quá trình điều chỉnh. Van tự cân bằng để giữ áp suất đầu ra ổn định, ngay cả khi áp suất đầu vào hoặc lưu lượng tiêu thụ thay đổi bất thường.

Về vai trò, van điều chỉnh áp hơi đảm nhiệm bốn chức năng chính: giảm áp suất hơi từ mức cao xuống mức phù hợp với thiết bị sử dụng, ổn định áp suất đầu ra trong suốt quá trình vận hành, bảo vệ thiết bị sử dụng hơi khỏi tình trạng quá áp gây hư hỏng, và tiết kiệm năng lượng nhờ kiểm soát chính xác lượng hơi tiêu thụ theo đúng nhu cầu thực tế.

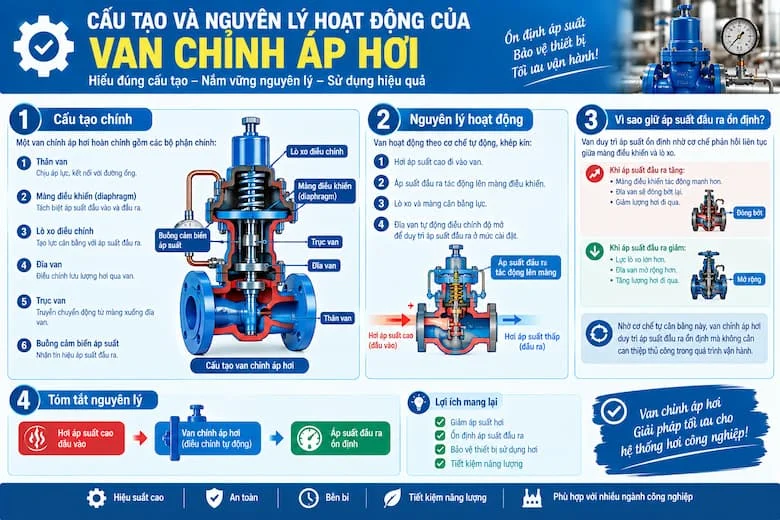

Cấu tạo và nguyên lý hoạt động của van chỉnh áp hơi

Một van điều chỉnh áp hơi hoàn chỉnh gồm các bộ phận chính: thân van, màng điều khiển (diaphragm), lò xo điều chỉnh, đĩa van, trục van và buồng cảm biến áp suất. Mỗi bộ phận đóng vai trò quan trọng trong cơ chế tự động điều chỉnh của van.

Nguyên lý hoạt động diễn ra theo trình tự khép kín: hơi áp suất cao đi vào van, sau đó áp suất đầu ra tác động lên màng điều khiển. Lò xo và màng sẽ cân bằng lực với nhau, từ đó điều khiển đĩa van tự động điều chỉnh độ mở để duy trì áp suất đầu ra ở mức cài đặt.

Tại sao van vẫn giữ áp suất đầu ra ổn định dù áp suất đầu vào thay đổi? Bản chất nằm ở cơ chế phản hồi liên tục giữa màng điều khiển và lò xo. Khi áp suất đầu ra có xu hướng tăng, màng điều khiển sẽ tác động làm đĩa van đóng bớt lại, giảm lượng hơi đi qua. Ngược lại, khi áp suất đầu ra giảm, đĩa van sẽ mở rộng hơn để bù đắp. Chính cơ chế tự cân bằng này giúp van điều chỉnh áp hơi duy trì áp suất ổn định mà không cần bất kỳ can thiệp thủ công nào trong quá trình vận hành bình thường.

Các loại van điều chỉnh áp hơi phổ biến hiện nay

Trên thị trường, van điều chỉnh áp hơi được chia thành ba loại chính dựa trên cơ chế điều khiển, mỗi loại phù hợp với một nhóm ứng dụng riêng.

Van giảm áp hơi tác động trực tiếp có cấu tạo đơn giản, chi phí đầu tư thấp và dễ bảo trì. Tuy nhiên, loại van này có độ chính xác điều áp không cao bằng các loại khác, đặc biệt khi lưu lượng hơi thay đổi lớn. Loại van này phù hợp với các hệ thống có lưu lượng ổn định, quy mô nhỏ và không đòi hỏi độ chính xác quá cao.

Van giảm áp hơi tác động gián tiếp (Pilot Operated) sử dụng thêm một van pilot để hỗ trợ điều khiển, mang lại độ chính xác cao hơn đáng kể và khả năng đáp ứng tốt với lưu lượng hơi biến động lớn. Nhược điểm là cấu tạo phức tạp hơn, chi phí đầu tư cao hơn. Loại này thường được ứng dụng trong các hệ thống công nghiệp quy mô lớn, yêu cầu độ ổn định áp suất nghiêm ngặt.

Van giảm áp hơi điều khiển điện tử cho phép giám sát và điều chỉnh từ xa, độ chính xác cao nhất trong ba loại. Tuy nhiên, chi phí đầu tư và bảo trì cũng cao hơn, đòi hỏi nguồn điện ổn định. Loại này phù hợp với các nhà máy hiện đại cần tích hợp vào hệ thống điều khiển tự động hóa tổng thể.

Thông số kỹ thuật quan trọng khi chọn van điều chỉnh áp hơi

Để chọn đúng van điều chỉnh áp hơi, cần xem xét đồng thời nhiều nhóm thông số kỹ thuật thay vì chỉ dựa vào kích thước bên ngoài.

Kích thước danh nghĩa (DN) là thông số đầu tiên cần xác định, phổ biến từ DN15, DN20, DN25 cho đến DN50, DN100 tùy theo quy mô hệ thống hơi. Kích thước sai lệch sẽ ảnh hưởng trực tiếp đến khả năng đáp ứng lưu lượng của van.

Áp suất đầu vào và áp suất đầu ra là hai thông số cốt lõi, cần xác định chính xác dựa trên đặc tính của nồi hơi và yêu cầu vận hành của thiết bị sử dụng hơi phía sau. Bên cạnh đó, lưu lượng hơi cần được tính toán kỹ để đảm bảo van có đủ khả năng đáp ứng nhu cầu tiêu thụ thực tế mà không bị quá tải.

Ngoài ra, nhiệt độ làm việc ảnh hưởng trực tiếp đến việc lựa chọn vật liệu chế tạo – phổ biến gồm gang, thép carbon và inox, mỗi loại phù hợp với một mức nhiệt độ và áp suất khác nhau. Cuối cùng, kiểu kết nối (ren hoặc mặt bích) cần phù hợp với hệ thống đường ống hơi hiện có để đảm bảo lắp đặt chính xác và an toàn.

So sánh van điều chỉnh áp hơi và van an toàn

Nhiều người thường nhầm lẫn giữa van điều chỉnh áp hơi và van an toàn, tuy nhiên hai loại thiết bị này có chức năng hoàn toàn khác nhau:

Tại sao hai loại van này thường được sử dụng cùng nhau? Van điều chỉnh áp hơi đảm nhiệm việc duy trì áp suất ổn định trong điều kiện vận hành bình thường, hoạt động liên tục theo thời gian thực. Tuy nhiên, nếu van chỉnh áp gặp sự cố hoặc áp suất đầu vào tăng đột biến vượt khả năng xử lý, hệ thống vẫn cần một lớp bảo vệ dự phòng – đó chính là vai trò của van an toàn, chỉ kích hoạt khi áp suất vượt ngưỡng nguy hiểm để xả áp khẩn cấp. Sự kết hợp giữa hai loại van này tạo thành một hệ thống bảo vệ kép, vừa đảm bảo vận hành ổn định, vừa phòng ngừa rủi ro sự cố nghiêm trọng.

Tại sao hệ thống hơi cần duy trì áp suất ổn định?

Việc duy trì áp suất hơi ổn định không chỉ là yêu cầu kỹ thuật mà còn ảnh hưởng trực tiếp đến hiệu quả sản xuất và tuổi thọ thiết bị.

Khi áp suất được kiểm soát chính xác, chất lượng gia nhiệt trong các quy trình sản xuất sẽ ổn định hơn, tránh tình trạng nhiệt độ dao động gây ảnh hưởng đến sản phẩm. Đồng thời, áp suất ổn định giúp tăng hiệu suất trao đổi nhiệt tại các thiết bị sử dụng hơi như bộ trao đổi nhiệt, nồi hấp hay lò sấy.

Bên cạnh đó, kiểm soát áp suất đúng mức còn giúp giảm tiêu hao năng lượng đáng kể, do hơi không bị lãng phí ở mức áp suất cao hơn nhu cầu thực tế. Quan trọng hơn, việc duy trì áp suất trong ngưỡng thiết kế giúp bảo vệ thiết bị khỏi hư hỏng do quá áp, kéo dài tuổi thọ vận hành.

Trên thực tế, vai trò này thể hiện rõ nhất tại các hệ thống nồi hơi, nhà máy thực phẩm (nơi yêu cầu nhiệt độ gia nhiệt chính xác), nhà máy dệt nhuộm (cần hơi ổn định cho quy trình nhuộm) và nhà máy giấy (sử dụng hơi trong nhiều công đoạn sản xuất liên tục).

Van điều chỉnh áp hơi được sử dụng trong những hệ thống nào?

Nhờ khả năng ổn định áp suất hiệu quả, van điều chỉnh áp hơi có mặt trong hầu hết các hệ thống công nghiệp sử dụng hơi nước.

Trong nồi hơi công nghiệp, van đảm nhiệm việc giảm áp suất hơi từ nồi hơi xuống mức phù hợp trước khi phân phối đến các thiết bị sử dụng. Với hệ thống gia nhiệt, van chỉnh áp giúp duy trì nhiệt độ ổn định cho các quy trình cần kiểm soát nhiệt chính xác.

Nhà máy thực phẩm và nhà máy dược phẩm đòi hỏi áp suất hơi ổn định để đảm bảo chất lượng sản phẩm và tuân thủ các tiêu chuẩn vệ sinh an toàn nghiêm ngặt. Trong khi đó, nhà máy giấy sử dụng van điều chỉnh áp hơi ở nhiều công đoạn từ nấu bột giấy đến sấy khô sản phẩm.

Với nhà máy dệt may, van điều chỉnh áp hơi đóng vai trò quan trọng trong các công đoạn nhuộm, hấp và sấy vải – những quy trình nhạy cảm với sự dao động nhiệt độ và áp suất.

Những sai lầm thường gặp khi chọn van điều chỉnh áp hơi

Việc chọn sai van chỉnh áp hơi không chỉ gây lãng phí chi phí đầu tư mà còn ảnh hưởng nghiêm trọng đến hiệu quả vận hành của toàn hệ thống.

Sai lầm phổ biến nhất là chọn sai dải áp suất, khiến van không thể duy trì áp suất đầu ra ổn định theo yêu cầu thực tế. Bên cạnh đó, nhiều người không tính toán lưu lượng hơi chính xác, dẫn đến van quá nhỏ so với nhu cầu (gây thiếu hơi) hoặc quá lớn (gây lãng phí đầu tư và khó điều chỉnh chính xác).

Chọn sai vật liệu cũng là lỗi thường gặp, khiến van nhanh chóng xuống cấp khi không chịu được nhiệt độ hoặc tính ăn mòn của môi trường hơi. Ngoài ra, lắp sai chiều dòng chảy khiến van không hoạt động đúng nguyên lý thiết kế, còn không lắp bộ lọc trước van dễ khiến cặn bẩn trong đường hơi làm kẹt đĩa van hoặc hỏng bộ phận làm kín, gây rò rỉ hoặc mất khả năng điều áp.

Hướng dẫn lựa chọn van điều chỉnh áp hơi phù hợp

Để chọn đúng van điều chỉnh áp hơi ngay từ đầu, nên thực hiện theo quy trình 6 bước sau:

Bước 1: Xác định áp suất đầu vào từ nồi hơi hoặc nguồn cấp hơi.
Bước 2: Xác định áp suất đầu ra mong muốn theo yêu cầu của thiết bị sử dụng.
Bước 3: Tính toán lưu lượng hơi cần thiết để đảm bảo van đáp ứng đủ nhu cầu tiêu thụ.
Bước 4: Chọn kích thước van phù hợp dựa trên lưu lượng đã tính toán.
Bước 5: Chọn vật liệu phù hợp với nhiệt độ và tính chất của hơi trong hệ thống.
Bước 6: Kiểm tra tiêu chuẩn kết nối để đảm bảo tương thích với đường ống hiện có.

Thực hiện đầy đủ quy trình này giúp giảm đáng kể rủi ro chọn sai van, đồng thời đảm bảo hệ thống hơi vận hành ổn định và tiết kiệm năng lượng ngay từ khi đưa vào sử dụng.

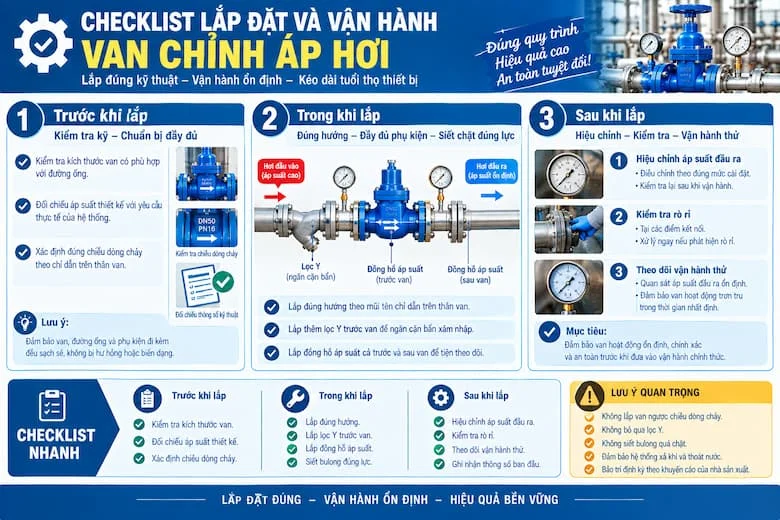

Checklist lắp đặt và vận hành van điều chỉnh áp hơi

Quá trình lắp đặt đúng kỹ thuật quyết định phần lớn hiệu quả và độ chính xác khi vận hành van chỉnh áp hơi.

Trước khi lắp, cần kiểm tra kích thước van có phù hợp với đường ống, đối chiếu áp suất thiết kế với yêu cầu thực tế của hệ thống, và xác định đúng chiều dòng chảy theo chỉ dẫn trên thân van.

Trong khi lắp, cần đảm bảo lắp đúng hướng theo mũi tên chỉ dẫn, lắp thêm lọc Y trước van để ngăn cặn bẩn xâm nhập, đồng thời lắp đồng hồ áp suất cả trước và sau van để tiện theo dõi trong quá trình vận hành.

Sau khi lắp, cần hiệu chỉnh áp suất đầu ra về đúng mức cài đặt yêu cầu, kiểm tra kỹ tình trạng rò rỉ tại các điểm kết nối, và theo dõi vận hành thử trong một khoảng thời gian trước khi đưa hệ thống vào hoạt động chính thức.

Câu hỏi thường gặp về van chỉnh áp hơi

1. Van chỉnh áp hơi có phải van giảm áp không?
Van chỉnh áp hơi và van giảm áp hơi thường được dùng để chỉ cùng một loại thiết bị, có chức năng giảm và duy trì áp suất hơi đầu ra ở mức ổn định theo giá trị cài đặt.

2. Van điều chỉnh áp hơi và van an toàn khác nhau như thế nào?
Van điều chỉnh áp hơi hoạt động liên tục để duy trì áp suất ổn định trong điều kiện vận hành bình thường, còn van an toàn chỉ kích hoạt khi áp suất vượt ngưỡng nguy hiểm nhằm bảo vệ hệ thống khẩn cấp.

3. Có cần lắp lọc Y trước van không?
Có. Lọc Y giúp ngăn cặn bẩn trong đường hơi xâm nhập vào van, tránh làm kẹt đĩa van hoặc hỏng bộ phận làm kín, từ đó giúp van hoạt động chính xác và bền lâu hơn.

4. Bao lâu nên bảo trì van một lần?
Tần suất bảo trì phụ thuộc vào điều kiện vận hành thực tế, nhưng nên kiểm tra định kỳ để phát hiện sớm tình trạng rò rỉ, sai lệch áp suất đầu ra hoặc hao mòn màng điều khiển.

5. Nên chọn van tác động trực tiếp hay gián tiếp?
Van tác động trực tiếp phù hợp với hệ thống nhỏ, lưu lượng ổn định và ngân sách hạn chế. Van tác động gián tiếp (pilot operated) phù hợp hơn với hệ thống công nghiệp lớn, yêu cầu độ chính xác cao và lưu lượng hơi biến động nhiều.

Kết luận

Van chỉnh áp hơi giúp giảm và duy trì áp suất hơi ổn định, đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ an toàn của toàn hệ thống. Với nhiều loại và thông số kỹ thuật khác nhau, việc hiểu rõ nguyên lý hoạt động và cách phân loại là bước đầu tiên để lựa chọn đúng thiết bị.
