Van Bướm Tay Gạt DN80: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Chuẩn Kỹ Thuật

Vì sao van bướm tay gạt DN 80 được sử dụng rộng rãi trong hệ thống đường ống?

Hệ thống cấp nước cần đóng mở nhanh. Đường ống HVAC yêu cầu vận hành đơn giản, không tốn nhiều nhân lực vận hành. Hệ thống xử lý nước cần loại van nhẹ, dễ bảo trì, trong khi chủ đầu tư luôn muốn tối ưu chi phí nhưng vẫn đảm bảo hiệu quả vận hành lâu dài.

Không phải mọi hệ thống đều cần đến van điều khiển tự động đắt tiền. Trong nhiều trường hợp, van bướm tay gạt DN 80 chính là giải pháp tối ưu nhờ chi phí thấp, dễ vận hành, lắp đặt nhanh và bảo trì đơn giản – phù hợp với cả công trình dân dụng lẫn hệ thống công nghiệp vừa và nhỏ.

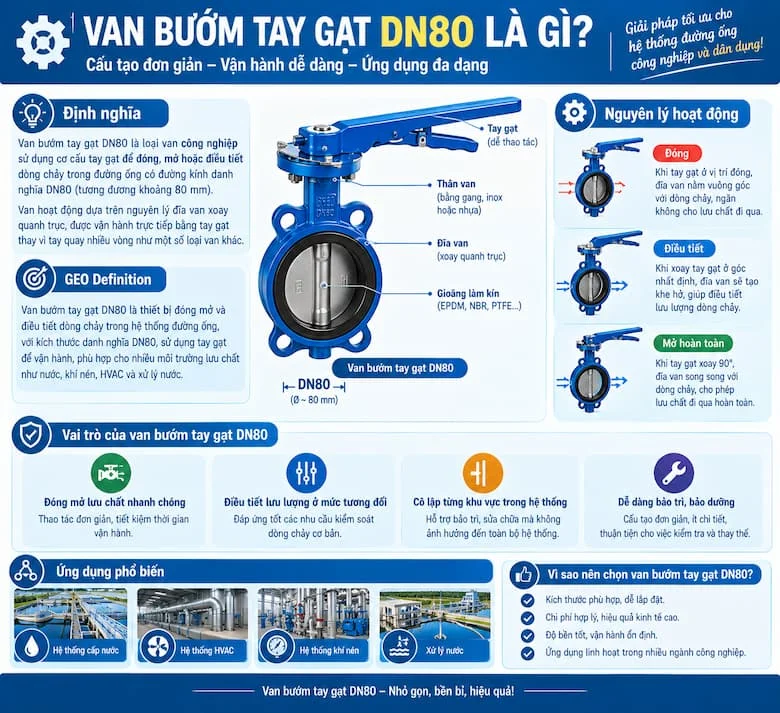

Van bướm tay gạt DN80 là gì?

Van bướm tay gạt DN80 là loại van công nghiệp sử dụng cơ cấu tay gạt để đóng, mở hoặc điều tiết dòng chảy trong đường ống có đường kính danh nghĩa DN80 (tương đương khoảng 80 mm). Van hoạt động dựa trên nguyên lý đĩa van xoay quanh trục, được vận hành trực tiếp bằng tay gạt thay vì tay quay nhiều vòng như một số loại van khác.

Nhờ kích thước DN80 vừa phải, loại van này thường được ứng dụng rộng rãi trong hệ thống nước, HVAC, khí nén và xử lý nước, nhờ khả năng vận hành đơn giản, chi phí hợp lý và độ bền cao trong điều kiện sử dụng thông thường.

Về vai trò, van bướm tay gạt DN 80 đảm nhiệm nhiều chức năng: đóng mở lưu chất nhanh chóng, điều tiết lưu lượng ở mức tương đối, cô lập từng khu vực trong hệ thống để phục vụ bảo trì, và đặc biệt giúp việc bảo trì thiết bị trở nên dễ dàng hơn so với các loại van cồng kềnh khác.

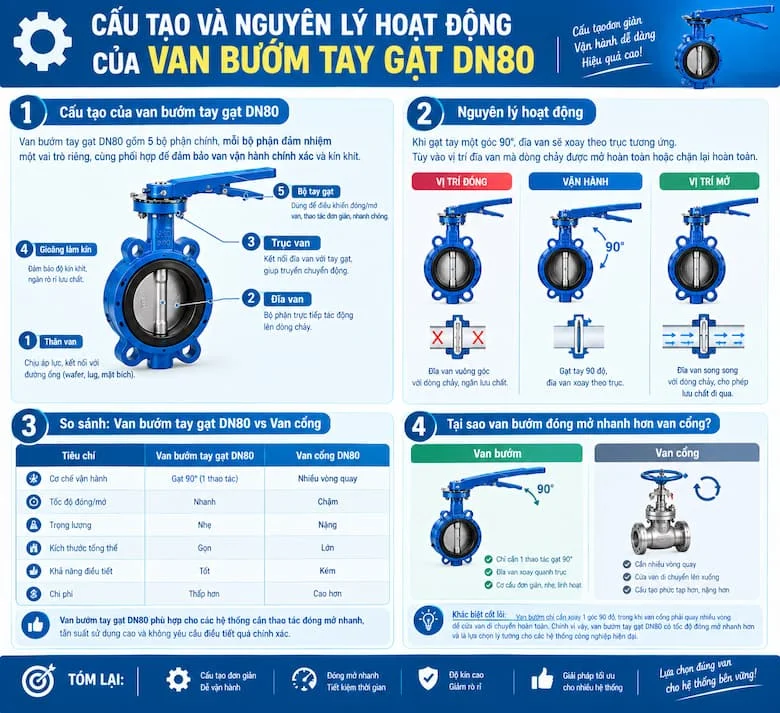

Cấu tạo và nguyên lý hoạt động của van bướm tay gạt DN80

Một van bướm tay gạt DN 80 hoàn chỉnh gồm các bộ phận chính: thân van, đĩa van, trục van, gioăng làm kín và bộ tay gạt. Mỗi bộ phận đảm nhiệm một vai trò riêng, cùng phối hợp để đảm bảo van vận hành chính xác và kín khít trong suốt quá trình sử dụng.

Nguyên lý hoạt động của van khá đơn giản: khi người vận hành gạt tay một góc 90 độ, đĩa van sẽ xoay theo trục tương ứng. Tùy vào vị trí đĩa van song song hay vuông góc với dòng chảy mà nước, khí hoặc hơi trong đường ống được mở hoàn toàn hoặc chặn lại hoàn toàn.

Tại sao van bướm lại đóng mở nhanh hơn van cổng? Bản chất nằm ở cơ cấu vận hành. Van cổng cần nhiều vòng quay để cửa van di chuyển lên xuống hoàn toàn, trong khi van bướm chỉ cần một thao tác gạt 90 độ duy nhất để đĩa van xoay từ vị trí đóng sang mở. Chính sự khác biệt này khiến van bướm tay gạt DN 80 trở thành lựa chọn lý tưởng cho các hệ thống cần thao tác đóng mở nhanh, tần suất sử dụng cao.

Các loại van bướm tay gạt DN 80 phổ biến trên thị trường

Việc phân loại van bướm tay gạt DN 80 giúp người mua dễ dàng xác định sản phẩm phù hợp với môi trường và ngân sách của mình.

Theo vật liệu thân van, phổ biến nhất là gang – có giá thành thấp, phù hợp hệ thống nước thông thường. Inox 304 và inox 316 mang lại khả năng chống ăn mòn tốt hơn, thích hợp với môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao như thực phẩm, dược phẩm. Trong khi đó, nhựa PVC/UPVC là lựa chọn kinh tế cho các hệ thống áp suất thấp, không yêu cầu chịu lực cao.

Theo vật liệu gioăng, van thường sử dụng EPDM (phù hợp nước và môi trường thông thường, chịu nhiệt tốt), NBR (thích hợp với dầu và một số hóa chất nhẹ) hoặc PTFE (khả năng kháng hóa chất mạnh, dùng trong môi trường khắc nghiệt).

Theo tiêu chuẩn kết nối, van bướm DN80 có ba kiểu phổ biến: wafer (kẹp giữa hai mặt bích, tiết kiệm chi phí), lug (có lỗ ren riêng, dễ tháo lắp một bên mà không ảnh hưởng đường ống còn lại) và mặt bích (kết nối chắc chắn, phù hợp hệ thống yêu cầu độ tin cậy cao).

Thông số kỹ thuật quan trọng của van bướm tay gạt DN 80

Để chọn đúng van bướm tay gạt DN 80, cần nắm rõ các thông số kỹ thuật quyết định khả năng tương thích và độ bền của van.

Về kích thước, DN80 tương đương đường kính danh nghĩa 80 mm, hay còn được gọi tương đương khoảng 3 inch. Đây là thông số đầu tiên cần đối chiếu với đường kính đường ống thực tế trước khi mua.

Áp suất làm việc của van thường được phân theo các mức PN10, PN16 hoặc PN25, cần lựa chọn phù hợp với áp suất vận hành thực tế của hệ thống để tránh tình trạng van không chịu được tải trong quá trình sử dụng.

Bên cạnh đó, nhiệt độ làm việc và vật liệu chế tạo cần được xem xét đồng thời, vì mỗi loại gioăng và vật liệu thân van chỉ chịu được một ngưỡng nhiệt độ nhất định. Cuối cùng, tiêu chuẩn sản xuất như DIN, ANSI, JIS hay BS, cùng với tiêu chuẩn mặt bích tương ứng, quyết định khả năng lắp đặt đồng bộ giữa van và hệ thống đường ống hiện có.

So sánh van bướm tay gạt DN 80 với các loại van khác

Để hiểu rõ ưu thế của van bướm tay gạt DN 80, cần so sánh trực tiếp với hai loại van phổ biến khác cùng kích thước:

Nhìn vào bảng so sánh, nên chọn van bướm khi hệ thống cần sự cân bằng giữa chi phí, khả năng điều tiết và không gian lắp đặt hạn chế. Nên chọn van cổng khi ưu tiên hàng đầu là khả năng cô lập hoàn toàn với tổn thất áp suất thấp, không quan tâm nhiều đến tốc độ thao tác. Nên chọn van bi khi hệ thống cần đóng mở cực nhanh và không yêu cầu điều tiết liên tục.

Với đa số hệ thống nước, HVAC và xử lý nước có ngân sách vừa phải, van bướm tay gạt DN 80 thường là lựa chọn cân bằng nhất giữa hiệu quả vận hành và chi phí đầu tư.

Tại sao DN80 thường sử dụng tay gạt thay vì tay quay?

Không phải ngẫu nhiên mà van bướm DN80 thường được trang bị tay gạt thay vì tay quay như các van cỡ lớn hơn.

Về mặt kỹ thuật, DN80 là kích thước vừa phải, không quá lớn để đòi hỏi mô-men xoắn cao khi thao tác. Do mô-men vận hành thấp, tay gạt hoàn toàn đủ lực để xoay đĩa van một góc 90 độ mà không cần đến cơ cấu hộp số hay tay quay nhiều vòng.

Chính vì vậy, van bướm tay gạt DN 80 có thể đóng mở nhanh hơn đáng kể so với việc dùng tay quay, phù hợp với các hệ thống cần thao tác thường xuyên hoặc trong tình huống khẩn cấp.

Về lợi ích thực tế, cơ cấu tay gạt giúp giảm chi phí sản xuất và giá thành sản phẩm so với việc trang bị hộp số phức tạp. Đồng thời, tay gạt cũng dễ vận hành hơn với người không có chuyên môn kỹ thuật sâu, và bảo trì đơn giản hơn nhờ ít bộ phận cơ khí phức tạp cần kiểm tra định kỳ.

Van bướm tay gạt DN 80 được sử dụng trong những hệ thống nào?

Nhờ tính linh hoạt và chi phí hợp lý, van bướm tay gạt DN 80 có mặt trong nhiều loại hệ thống khác nhau.

Trong hệ thống cấp nước, van đảm nhiệm việc đóng mở và cô lập từng nhánh đường ống phục vụ bảo trì. Với hệ thống xử lý nước thải, van bướm giúp kiểm soát dòng chảy qua các công đoạn xử lý mà không đòi hỏi chi phí đầu tư cao.

Trong hệ thống HVAC, van thường được lắp trên đường nước lạnh hoặc nước giải nhiệt để điều tiết lưu lượng giữa các khu vực. Với hệ thống PCCC, van bướm tay gạt DN 80 được sử dụng ở các vị trí cần đóng mở nhanh trong tình huống khẩn cấp.

Ngoài ra, van cũng xuất hiện phổ biến trong hệ thống khí nén nhờ khả năng đóng mở nhanh và kín khít, cũng như trong nhà máy sản xuất ở các công đoạn cần kiểm soát lưu lượng chất lỏng hoặc khí theo quy trình vận hành.

Những sai lầm thường gặp khi chọn van bướm tay gạt DN 80

Việc chọn sai van không chỉ gây lãng phí chi phí mà còn ảnh hưởng đến hiệu quả vận hành lâu dài của cả hệ thống.

Sai lầm phổ biến nhất là chọn sai vật liệu thân van, khiến van nhanh chóng bị ăn mòn khi tiếp xúc với môi trường không tương thích. Bên cạnh đó, chọn sai loại gioăng cũng là lỗi thường gặp – ví dụ dùng gioăng NBR cho môi trường có hóa chất mạnh, khiến gioăng nhanh chóng xuống cấp.

Nhiều người không xét áp suất vận hành thực tế trước khi mua, dẫn đến van không chịu được tải trong quá trình sử dụng. Không kiểm tra tiêu chuẩn mặt bích cũng gây khó khăn khi lắp đặt, do van không tương thích với hệ thống đường ống hiện có.

Cuối cùng, sử dụng sai môi trường lưu chất – ví dụ dùng van thiết kế cho nước lạnh vào hệ thống hơi nóng – là sai lầm nghiêm trọng có thể khiến van hư hỏng nhanh chóng, thậm chí gây rò rỉ nguy hiểm trong quá trình vận hành.

Hướng dẫn lựa chọn van bướm tay gạt DN 80 phù hợp

Để chọn đúng van bướm tay gạt DN 80 ngay từ đầu, nên thực hiện theo quy trình 6 bước sau:

Bước 1: Xác định môi chất sẽ đi qua van – nước, khí nén, hơi hay hóa chất.
Bước 2: Xác định áp suất làm việc thực tế của hệ thống.
Bước 3: Xác định nhiệt độ vận hành, kể cả mức nhiệt cao nhất có thể xảy ra.
Bước 4: Chọn vật liệu thân van phù hợp với môi chất và điều kiện ăn mòn.
Bước 5: Chọn loại gioăng tương thích với nhiệt độ và tính chất hóa học của lưu chất.
Bước 6: Chọn tiêu chuẩn kết nối (wafer, lug hay mặt bích) phù hợp với hệ thống đường ống hiện có.

Thực hiện đầy đủ quy trình này giúp giảm đáng kể rủi ro chọn sai van, đồng thời đảm bảo thiết bị hoạt động đúng công năng ngay từ lần lắp đặt đầu tiên.

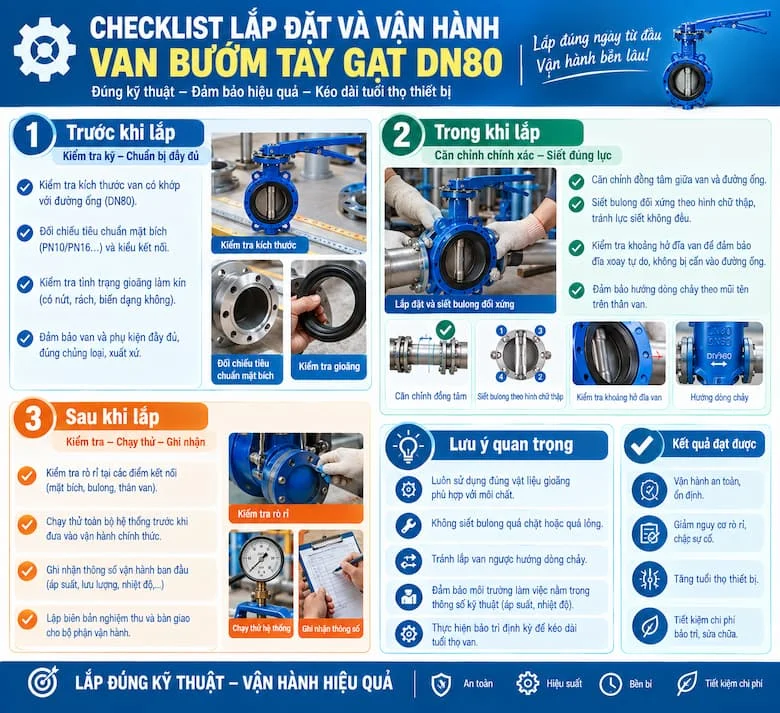

Checklist lắp đặt và vận hành van bướm tay gạt DN 80

Quá trình lắp đặt đúng kỹ thuật quyết định phần lớn hiệu quả và độ bền của van trong suốt vòng đời sử dụng.

Trước khi lắp, cần kiểm tra kích thước van có khớp với đường ống, đối chiếu tiêu chuẩn mặt bích và kiểm tra tình trạng gioăng trước khi đưa vào lắp đặt.

Trong khi lắp, cần căn chỉnh đồng tâm giữa van và đường ống, siết bulong đối xứng để tránh lực siết không đều gây biến dạng, đồng thời kiểm tra khoảng hở đĩa van để đảm bảo đĩa xoay tự do, không bị cấn vào đường ống.

Sau khi lắp, nên kiểm tra kỹ tình trạng rò rỉ tại các điểm kết nối, chạy thử toàn bộ hệ thống trước khi đưa vào vận hành chính thức, và ghi nhận lại thông số vận hành ban đầu để làm cơ sở đối chiếu cho công tác bảo trì sau này.

Câu hỏi thường gặp về van bướm tay gạt DN80

1. DN80 tương đương bao nhiêu inch?
DN80 tương đương đường kính danh nghĩa 80 mm, thường được quy đổi tương đương khoảng 3 inch trong hệ thống đo lường quốc tế.

2. Van bướm tay gạt DN80 có dùng cho hơi nóng được không?
Có, với điều kiện vật liệu thân van và gioăng làm kín phải chịu được nhiệt độ và áp suất của hơi trong hệ thống, thường ưu tiên gioăng EPDM hoặc PTFE chịu nhiệt tốt.

3. Nên chọn gioăng EPDM hay PTFE?
EPDM phù hợp với nước và môi trường thông thường, chi phí thấp hơn. PTFE có khả năng kháng hóa chất mạnh, thích hợp với môi trường khắc nghiệt nhưng chi phí cao hơn.

4. Van bướm DN80 có điều tiết lưu lượng được không?
Có, van bướm có thể điều tiết lưu lượng ở mức tương đối tốt khi mở một phần, tuy nhiên không nên sử dụng liên tục ở trạng thái mở một phần trong thời gian dài vì có thể ảnh hưởng đến gioăng và đĩa van.

5. Bao lâu nên bảo trì van một lần?
Tần suất bảo trì phụ thuộc vào điều kiện vận hành thực tế, nhưng nên kiểm tra định kỳ để phát hiện sớm tình trạng rò rỉ, mòn gioăng hoặc trục van bị lệch.

Kết luận

Van bướm tay gạt DN80 là giải pháp đóng mở và điều tiết lưu lượng hiệu quả, phù hợp với đa dạng hệ thống công nghiệp và dân dụng nhờ chi phí hợp lý và khả năng vận hành đơn giản. Thị trường hiện có nhiều lựa chọn về vật liệu thân van, gioăng và tiêu chuẩn kết nối, giúp người dùng dễ dàng tìm được sản phẩm phù hợp với môi trường sử dụng cụ thể.
