Gate Valve 1 1 2 Inch: Cấu Tạo, Phân Loại Và Cách Chọn Đúng Kỹ Thuật

Khi thiết kế hoặc sửa chữa đường ống, việc chọn đúng kích thước van ảnh hưởng trực tiếp đến khả năng lắp đặt và hiệu quả vận hành lâu dài. Gate valve 1 1/2 inch là một trong những kích thước được tìm kiếm nhiều nhất cho các hệ thống nước và đường ống kỹ thuật cỡ trung bình.

Tuy nhiên, chỉ nhìn vào con số inch trên bao bì là chưa đủ để chọn đúng van. Bạn cần xem xét thêm DN tương ứng, kiểu kết nối, vật liệu, áp suất làm việc và môi trường sử dụng thực tế. Bài viết này sẽ phân tích từ cấu tạo, phân loại đến ứng dụng và cách lựa chọn gate valve 1 1/2 inch chuẩn xác, giúp bạn tránh mua sai và lắp đặt không tương thích.

Gate valve 1 1 2 inch là gì?

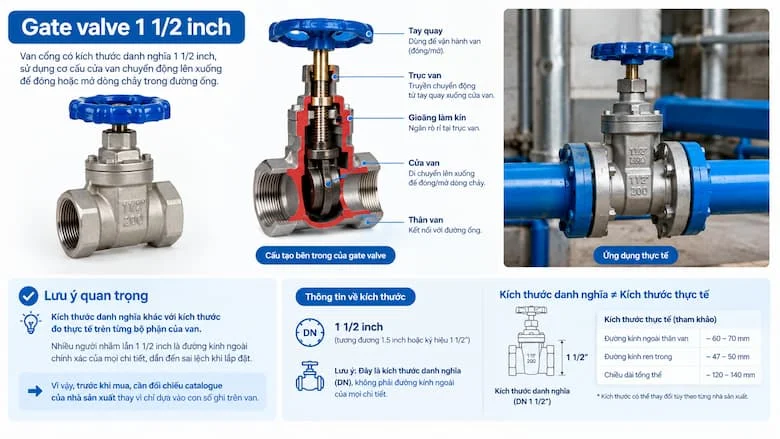

Gate valve 1 1 2 inch là van cổng có kích thước danh nghĩa 1 1 2 inch, sử dụng cơ cấu cửa van chuyển động lên xuống để đóng hoặc mở dòng chảy trong đường ống. Loại van này chủ yếu phục vụ chức năng đóng/mở hoàn toàn, không phải để điều tiết lưu lượng liên tục.

Về thuật ngữ, "gate valve" nghĩa là van cổng, còn "1 1/2 inch" là kích thước danh nghĩa của van, thường được gọi tương đương là 1.5 inch hoặc ký hiệu 1 1/2".

Điểm quan trọng cần lưu ý: kích thước danh nghĩa khác với kích thước đo thực tế trên từng bộ phận của van. Nhiều người nhầm lẫn 1 1/2 inch là đường kính ngoài chính xác của mọi chi tiết, dẫn đến sai lệch khi lắp đặt. Vì vậy, trước khi mua, cần đối chiếu catalogue của nhà sản xuất thay vì chỉ dựa vào con số ghi trên van.

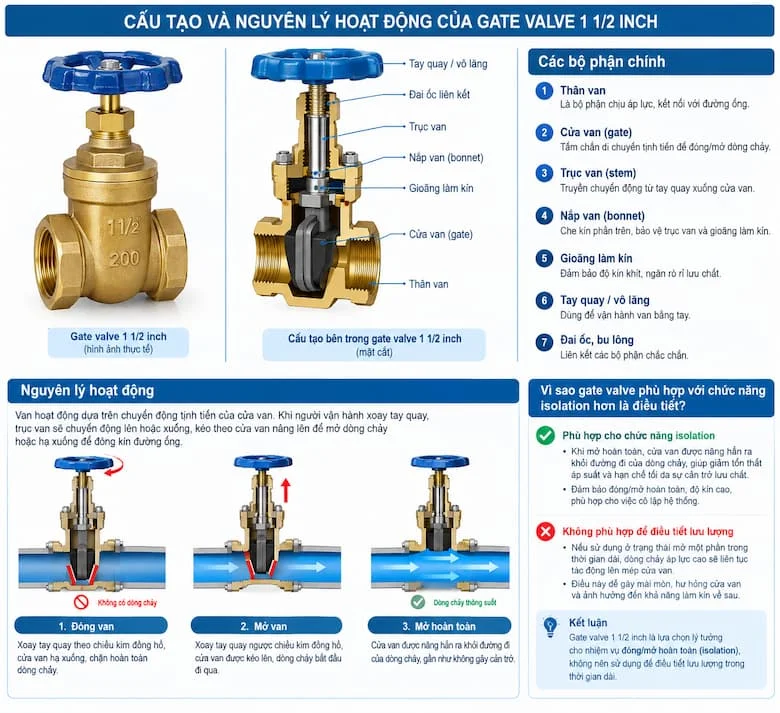

Cấu tạo và nguyên lý hoạt động của gate valve 1 1/2 inch

Một gate valve 1 1/2 inch hoàn chỉnh gồm các bộ phận chính: thân van, cửa van (gate), trục van, nắp van, gioăng làm kín, tay quay hoặc vô lăng, cùng bộ phận đai ốc liên kết.

Nguyên lý hoạt động dựa trên chuyển động tịnh tiến của cửa van. Khi người vận hành xoay tay quay, trục van sẽ chuyển động, kéo cửa van nâng lên hoặc hạ xuống. Dòng chảy trong đường ống nhờ đó được mở hoàn toàn hoặc chặn lại hoàn toàn.

Vì sao gate valve phù hợp với chức năng isolation hơn là điều tiết? Khi mở hoàn toàn, cửa van được nâng hẳn ra khỏi đường đi của dòng chảy, gần như không gây cản trở – đây là ưu điểm lớn của loại van này.

Ngược lại, nếu sử dụng van cổng ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng, dòng chảy áp lực cao sẽ tác động liên tục lên cạnh cửa van, dễ gây mài mòn và ảnh hưởng đến khả năng làm kín về sau.

Các loại gate valve 1 1 2 inch phổ biến

Trên thị trường, gate valve 1 1/2 inch được phân loại theo kiểu kết nối và vật liệu, mỗi loại phù hợp với một nhóm ứng dụng riêng.

Gate valve 1 1/2 inch nối ren có thiết kế nhỏ gọn, lắp đặt thuận tiện, phù hợp với nhiều hệ thống đường ống ren. Đây là lựa chọn phổ biến trong hệ thống nước dân dụng và các công trình kỹ thuật quy mô vừa.

Gate valve 1 1/2 inch mặt bích kết nối bằng mặt bích và bu lông, mang lại độ chắc chắn cao hơn, đồng thời thuận tiện cho việc tháo lắp bảo trì định kỳ. Loại này thường dùng ở hệ thống yêu cầu kết nối mặt bích theo tiêu chuẩn.

Xét theo vật liệu, van cổng đồng có khả năng chống ăn mòn tốt, thường dùng cho đường ống nước sạch. Van cổng inox có khả năng chống ăn mòn cao hơn, phù hợp môi trường khắc nghiệt. Trong khi đó, van cổng gang hoặc thép thường được ưu tiên trong hệ thống công nghiệp có yêu cầu cơ học cao.

Thông số kỹ thuật cần kiểm tra khi chọn gate valve 1 1 2 inch

Đây là phần quyết định trực tiếp đến việc van có vận hành đúng và bền lâu hay không.

Về kích thước, cần xác định rõ size 1 1/2 inch (còn gọi là 1.5 inch), đồng thời đối chiếu DN tương ứng theo tiêu chuẩn hoặc model cụ thể của nhà sản xuất, vì mỗi hãng có thể quy đổi khác nhau.

Về kiểu kết nối, tùy sản phẩm sẽ có threaded (NPT/BSP) hoặc flanged (mặt bích). Việc xác định sai tiêu chuẩn ren là nguyên nhân phổ biến khiến van không khớp với đường ống hiện có.

Về vật liệu, các lựa chọn thường gặp gồm brass (đồng), stainless steel (inox), cast iron (gang) và carbon steel (thép) – mỗi loại phù hợp với một môi trường chất lưu khác nhau.

Về áp suất và nhiệt độ, cần kiểm tra working pressure, PN hoặc Class của van, đồng thời đối chiếu với nhiệt độ môi trường, nhiệt độ chất lưu và giới hạn chịu nhiệt của vật liệu gioăng. Cuối cùng, xác định rõ môi trường sử dụng – nước, nước nóng, hệ thống HVAC hay công nghiệp – để chọn vật liệu tương thích, tránh ăn mòn sớm.

Gate valve 1 1/2 inch khác gì ball valve cùng kích thước?

Nhiều khách hàng phân vân giữa gate valve và ball valve khi cùng một kích thước 1 1/2 inch, do hai loại van có cơ chế hoạt động hoàn toàn khác nhau:

Điểm cần nhấn mạnh: không nên chỉ lựa chọn dựa vào kích thước 1 1/2 inch. Bạn cần xác định rõ mục đích sử dụng – đóng/mở hoàn toàn hay cần thao tác nhanh, tốc độ vận hành mong muốn, không gian lắp đặt thực tế và đặc tính riêng của hệ thống đường ống.

Tại sao phải chọn đúng kích thước và áp suất cho gate valve?

Chọn sai kích thước hoặc áp suất không chỉ gây khó khăn khi lắp đặt mà còn tiềm ẩn rủi ro vận hành lâu dài.

Trước hết, chọn đúng gate valve 1 1/2 inch giúp đảm bảo tương thích hoàn toàn với đường ống hiện có, hạn chế rò rỉ tại các điểm kết nối – vấn đề thường gặp khi sai lệch dù chỉ một chút về kích thước hoặc tiêu chuẩn ren.

Bên cạnh đó, việc đối chiếu đúng áp suất làm việc giúp đảm bảo khả năng chịu áp của van trong suốt quá trình vận hành, đồng thời giảm nguy cơ hư hỏng gioăng và thân van do vượt ngưỡng thiết kế.

Về lâu dài, lựa chọn chính xác giúp tăng tuổi thọ thiết bị và tránh tình trạng chọn đúng kích thước nhưng lại không đáp ứng điều kiện làm việc thực tế – một sai lầm phổ biến khiến van phải thay thế sớm hơn dự kiến, gây tốn kém không đáng có.

Gate valve 1 1/2 inch được sử dụng ở đâu?

Nhờ khả năng cô lập dòng chảy hiệu quả, gate valve 1 1/2 inch có mặt ở nhiều loại hệ thống khác nhau.

Trong hệ thống cấp nước, van được lắp trên đường ống cấp nước, hệ thống nước trong công trình và nhà máy xử lý nước, phục vụ chức năng đóng mở khi cần bảo trì hoặc cô lập sự cố.

Trong hệ thống HVAC, gate valve thường xuất hiện ở đường nước lạnh, đường nước tuần hoàn và các cụm đường ống kỹ thuật, nơi cần đóng mở dứt khoát từng nhánh.

Với hệ thống công nghiệp, van cổng được dùng trong đường ống vận chuyển chất lỏng, hệ thống sản xuất và các khu vực cần cô lập từng nhánh đường ống riêng biệt để bảo trì mà không ảnh hưởng toàn hệ thống. Một số hệ thống PCCC cũng có thể sử dụng van cổng kích thước phù hợp, tùy theo thiết kế và tiêu chuẩn áp dụng của công trình.

Khi nào nên sử dụng gate valve 1 1/2 inch?

Không phải hệ thống nào cũng phù hợp với van cổng. Bạn nên cân nhắc sử dụng gate valve 1 1/2 inch khi:

• Cần đóng/mở hoàn toàn đường ống, không yêu cầu điều tiết

• Muốn cô lập một nhánh đường ống để bảo trì hoặc sửa chữa

• Hệ thống cần van có tổn thất dòng chảy thấp khi mở hoàn toàn

• Đường ống hiện có tương thích với kích thước và kiểu kết nối của van

Ngược lại, không nên ưu tiên gate valve trong các trường hợp: cần đóng/mở cực nhanh trong thao tác khẩn cấp, cần điều chỉnh lưu lượng thường xuyên và liên tục, hoặc không gian lắp đặt không đủ cho kiểu vận hành nhiều vòng quay của van cổng.

Những sai lầm thường gặp khi chọn gate valve 1 1/2 inch

Rất nhiều trường hợp mua van về nhưng không lắp được hoặc nhanh hỏng, phần lớn xuất phát từ những sai lầm sau:

Nhầm lẫn 1 1/2 inch với đường kính thực tế của các bộ phận. Không kiểm tra kỹ kiểu ren và tiêu chuẩn ren (BSP hay NPT) trước khi đặt mua. Chỉ quan tâm đến kích thước mà bỏ qua thông số áp suất làm việc.

Ngoài ra, việc chọn vật liệu không phù hợp với môi trường chất lưu, cố dùng van cổng để điều tiết dòng chảy liên tục, không kiểm tra chiều dài van trước khi lắp đặt, hoặc không đối chiếu tiêu chuẩn kết nối giữa van và đường ống đều là những lỗi khiến van xuống cấp nhanh hoặc không thể lắp đặt được ngay từ đầu.

Checklist chọn gate valve 1 1/2 inch

Trước khi quyết định mua, hãy kiểm tra lần lượt các mục sau để tránh sai sót:

Xác định kích thước: 1 1/2 inch
Xác định loại kết nối: ren hay mặt bích
Kiểm tra tiêu chuẩn ren: BSP, NPT hoặc tiêu chuẩn khác
Kiểm tra vật liệu: đồng, inox, gang, thép
Kiểm tra áp suất: PN/Class/working pressure
Kiểm tra nhiệt độ làm việc
Xác định môi trường chất lưu
Kiểm tra kích thước lắp đặt thực tế
Xác định hướng và vị trí lắp đặt
Đối chiếu catalogue/model của nhà sản xuất

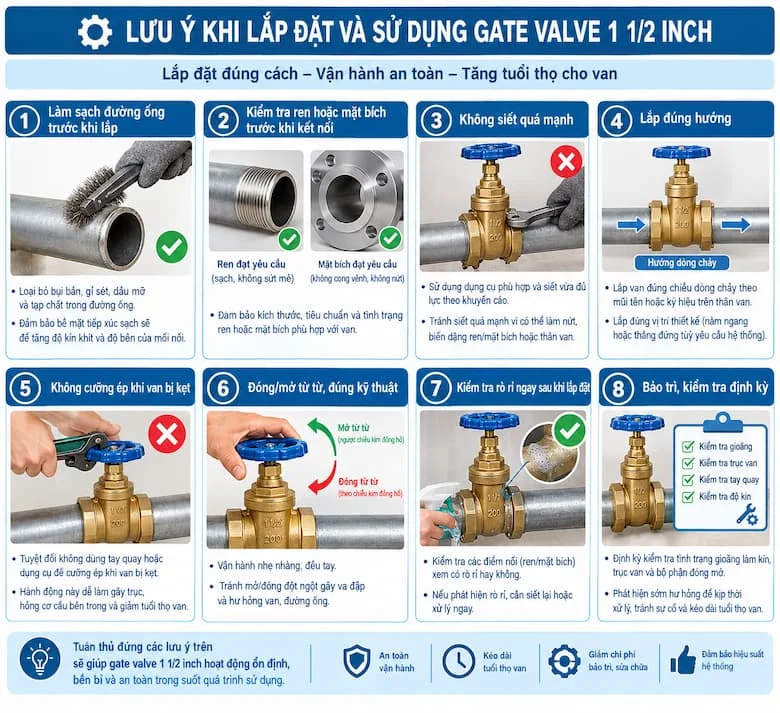

Lưu ý khi lắp đặt và sử dụng gate valve 1 1/2 inch

Để van vận hành bền và ổn định, cần tuân thủ một số nguyên tắc lắp đặt cơ bản: làm sạch đường ống trước khi lắp, kiểm tra kỹ ren hoặc mặt bích trước khi kết nối, và không dùng lực quá mạnh khi siết vì dễ làm nứt hoặc biến dạng điểm nối.

Bên cạnh đó, cần đảm bảo van được lắp đúng hướng theo thiết kế, tuyệt đối không dùng tay quay hoặc dụng cụ để cưỡng ép khi van bị kẹt – hành động này dễ làm gãy trục hoặc hỏng cơ cấu bên trong. Nên đóng/mở từ từ, đúng kỹ thuật, kiểm tra rò rỉ ngay sau khi lắp đặt và định kỳ kiểm tra tình trạng gioăng, trục cùng bộ phận đóng mở.

FAQ – Câu hỏi thường gặp về gate valve 1 1 2 inch

1. Gate valve 1 1 2 inch là van gì?
Đây là van cổng có kích thước danh nghĩa 1 1/2 inch, sử dụng cửa van chuyển động lên xuống để đóng hoặc mở dòng chảy trong đường ống.

2. Gate valve 1 1 2 inch tương đương DN bao nhiêu?
Kích thước danh nghĩa thường được quy đổi theo tiêu chuẩn và nhà sản xuất, vì vậy cần đối chiếu catalogue hoặc tiêu chuẩn của sản phẩm cụ thể thay vì chỉ dựa vào phép quy đổi inch đơn giản.

3. Gate valve 1 1 2 inch có những kiểu kết nối nào?
Phổ biến gồm nối ren và mặt bích, tùy theo thiết kế của từng sản phẩm.

4. Có nên dùng gate valve 1 1/2 inch để điều tiết nước không?
Không nên sử dụng van cổng như thiết bị điều tiết liên tục. Van phù hợp hơn với chức năng đóng hoặc mở hoàn toàn.

5. Làm sao chọn gate valve 1 1/2 inch phù hợp?
Cần xác định kích thước, kiểu kết nối, tiêu chuẩn ren, vật liệu, áp suất, nhiệt độ và môi trường chất lưu trước khi lựa chọn.

Kết Luận

Gate valve 1 1 2 inch là lựa chọn phù hợp cho các hệ thống đường ống cần chức năng đóng/mở hoàn toàn và cô lập dòng chảy hiệu quả. Tuy nhiên, kích thước chỉ là một trong nhiều yếu tố cần xem xét khi lựa chọn.
