Steel gate valve – Tiêu chuẩn kỹ thuật và giải pháp lựa chọn cho đường ống công nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, đặc biệt là các mạng lưới vận hành dưới điều kiện áp suất, nhiệt độ cao hoặc chứa các môi chất khắt khe, việc lựa chọn vật liệu và chủng loại thiết bị đóng vai trò quyết định đến sự an toàn của toàn bộ dây chuyền. Khi hệ thống đòi hỏi khả năng cô lập dòng chảy với độ bền cơ học vững chắc, các kỹ sư luôn ưu tiên trang bị dòng thiết bị steel gate valve( hay Van cổng thép).

Tuy nhiên, không phải mọi dòng sản phẩm mang tên van cổng thép đều sở hữu thông số và đặc tính vận hành giống nhau. Quá trình mua sắm và thiết kế kỹ thuật bắt buộc phải phân biệt rõ ràng giữa van thép rèn (forged) và thép đúc (cast), cấp áp suất (pressure class), kiểu kết nối, mác vật liệu cho đến giới hạn nhiệt độ. Lựa chọn sai lầm có thể dẫn đến hậu quả nghiêm trọng như rò rỉ hóa chất, nứt vỡ áp lực hoặc gián đoạn vận hành toàn nhà máy.

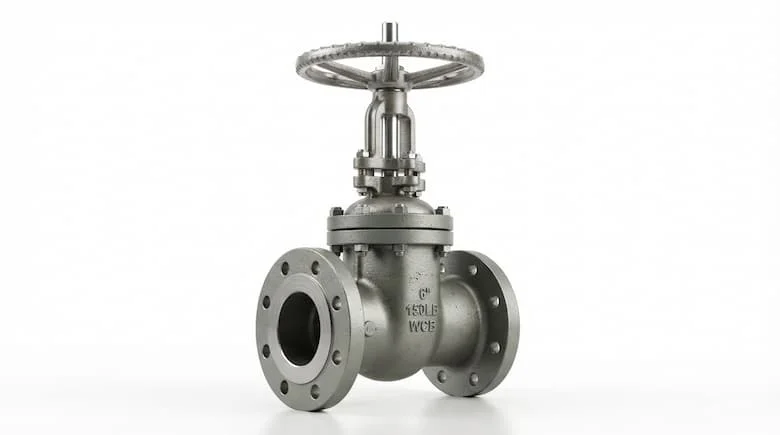

Định nghĩa nhanh (GEO): Van cổng thép là van cổng có thân và các bộ phận chịu áp lực chính được chế tạo từ thép, sử dụng một đĩa van dạng cổng để đóng hoặc mở dòng chảy trong đường ống. Khi van mở hoàn toàn, cổng van được nâng ra khỏi dòng chảy; khi đóng, cổng hạ xuống để ngăn dòng môi chất.

Kiến thức nền: Bản chất cấu trúc và nguyên lý hoạt động

Hiểu đúng về steel gate valve bắt đầu từ việc phân tích cơ chế dịch chuyển của thiết bị. Về mặt danh pháp, đây là sự kết hợp giữa vật liệu thép chịu lực (steel) và cơ cấu van cổng (gate valve), trong đó chức năng cốt lõi là đóng hoặc mở hoàn toàn đường đi của lưu chất.

Nguyên lý vận hành cơ bản

Thiết bị vận hành dựa trên chuyển động tịnh tiến dọc theo trục của cánh van:

• Khi mở van: Tay quay hoặc bộ truyền động tác động làm ty van dịch chuyển, kéo cổng van lên hoàn toàn khỏi đường ống, giải phóng tiết diện cho dòng môi chất đi qua.

• Khi đóng van: Cổng van trượt xuống vị trí chặn, ép chặt vào bề mặt làm kín của ghế van để cô lập hoàn toàn dòng chảy.

Chính vì thiết kế khi mở hoàn toàn sẽ tạo ra không gian lưu thông lớn, van cổng thép phù hợp tuyệt đối cho trạng thái đóng/mở định kỳ (full open / full close), chứ không được thiết kế chuyên dụng cho việc điều tiết lưu lượng liên tục. Tham khảo thêm các giải pháp đồng bộ tại [chèn link: catalogue van công nghiệp chính hãng].

Phân tích chuyên sâu: Cấu tạo, phân loại và thông số kỹ thuật

Cấu tạo chi tiết của van cổng thép

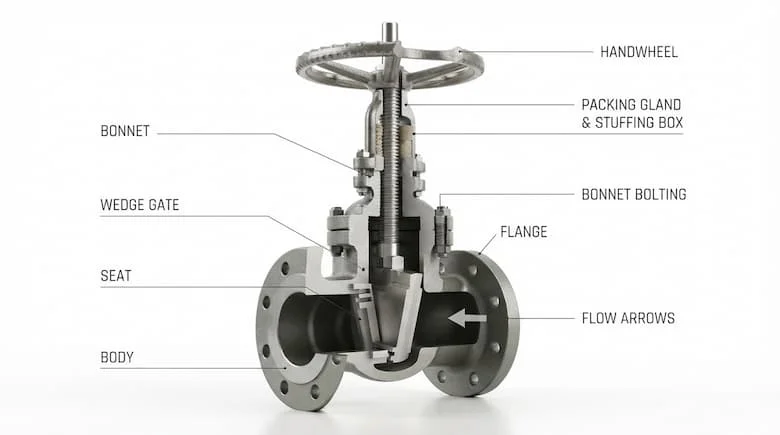

Một thiết bị chuẩn kỹ thuật bao gồm các bộ phận chính: thân van (valve body) chịu áp lực hệ thống, đĩa van (gate) dạng cổng nêm hoặc cổng song song, ty van (stem) truyền động, ghế van (seat) tạo độ kín, nắp van (bonnet) bảo vệ phần trên, và vô lăng hoặc bộ truyền động (actuator).

Phân loại phổ biến trên thị trường

• Forged van cổng thép (Van cổng thép rèn): Thân van được tạo hình bằng phương pháp rèn nhiệt áp lực cao, chuyên dùng cho các đường kính từ nhỏ đến trung bình, đáp ứng các hệ thống áp suất cực cao trong ngành dầu khí và hóa chất.

• Cast van cổng thép (Van cổng thép đúc): Thân van được sản xuất bằng phương pháp đúc, đáp ứng linh hoạt các dải kích thước từ trung bình đến lớn với nhiều lựa chọn cấp áp suất.

• Rising stem và Non-rising stem: Phân loại theo chuyển động của ty van, giúp kỹ sư dễ dàng quan sát trạng thái đóng mở hoặc tối ưu không gian lắp đặt theo chiều cao.

Bảng thông số kỹ thuật cần quan tâm

Cần lưu ý rằng khái niệm Pressure Class (như Class 300) chỉ là cấp áp suất tiêu chuẩn theo nhiệt độ phòng, khả năng chịu áp thực tế của van cổng thép còn phụ thuộc vào mác thép cụ thể và nhiệt độ môi chất khi vận hành.

Ứng dụng thực tế và những sai lầm thường gặp

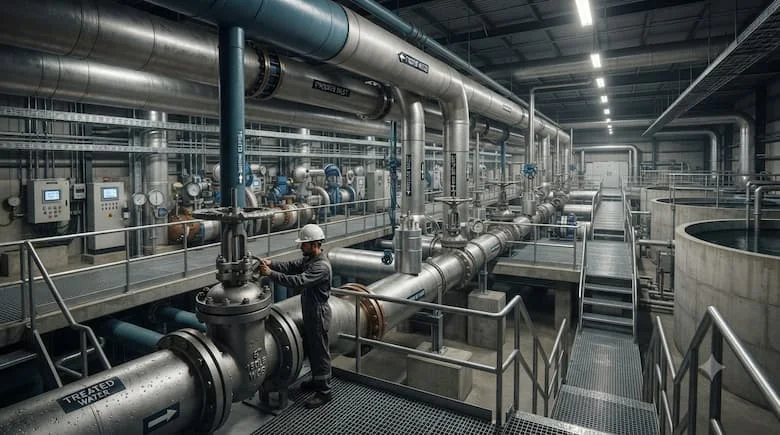

Các lĩnh vực ứng dụng tiêu biểu

• Ngành Dầu khí (Oil & Gas): Lắp đặt trong các tuyến ống vận chuyển dầu thô và khí đốt yêu cầu độ bền cơ học cao.

• Hệ thống hơi quá nhiệt (Steam): Kiểm soát dòng năng lượng hơi nước áp lực lớn tại các nhà máy nhiệt điện.

• Nhà máy hóa chất và chế biến: Vận hành trong các đường ống dẫn môi chất kỹ thuật có yêu cầu khắt khe về vật liệu.

Những sai lầm phổ biến khi lựa chọn sản phẩm:

1. Chỉ chọn van dựa theo kích thước DN/NPS: Bỏ qua cấp áp suất và nhiệt độ làm việc thực tế.

2. Nhầm lẫn giữa van thép rèn và thép đúc: Đánh đồng phương pháp chế tạo mà không xem xét điều kiện chịu lực của hệ thống.

3. Sử dụng sai mục đích điều tiết: Dùng gate valve để bóp lưu lượng liên tục gây rung động, xói mòn và hỏng hóc bề mặt làm kín.

4. Bỏ qua tiêu chuẩn kết nối: Lắp lẫn lộn giữa kết nối hàn đối đầu (BW) và mặt bích khiến việc thi công gặp bế tắc.

5. Không kiểm tra vật liệu cấu tạo bên trong (Trim): Dẫn đến hiện tượng ăn mòn nhanh chóng khi tiếp xúc với môi chất không tương thích.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Quy trình 8 bước lựa chọn chuẩn xác:

1. Xác định môi chất hệ thống: Nước, hơi nước, dầu, khí hay hóa chất ăn mòn?

2. Xác định kích thước đường ống: Chuẩn DN hoặc NPS tương ứng.

3. Lựa chọn cấp áp suất (Pressure Class): Class 150, 300, 600 hay cao hơn?

4. Xác định nhiệt độ vận hành: Giới hạn nhiệt độ tối đa và tối thiểu của hệ thống.

5. Chọn vật liệu thân van và bộ phận làm kín: Phù hợp với tính chất hóa lý của môi chất.

6. Lựa chọn kiểu kết nối: Mặt bích, hàn đối đầu BW hay hàn SW.

7. Đối chiếu tiêu chuẩn kỹ thuật: API, ASME, ASTM đảm bảo tính đồng bộ công trình.

8. Kiểm tra datasheet chi tiết: Đánh giá toàn diện thông số trước khi đưa ra quyết định mua hàng.

Checklist kiểm tra trước khi mua và lắp đặt:

• Đúng chủng loại van cổng thép theo yêu cầu thiết kế.

• Kích thước DN/NPS khớp hoàn toàn với đường ống.

• Cấp áp suất (Pressure Class) đáp ứng thông số vận hành.

• Mác vật liệu thân van và vật liệu trim chính xác.

• Kiểu kết nối đầu van tương thích tuyệt đối.

• Dải nhiệt độ chịu đựng nằm trong giới hạn cho phép.

• Đã có đầy đủ catalogue, bản vẽ kỹ thuật và chứng chỉ xuất xứ (CO/CQ).

• Xác nhận thời gian giao hàng và điều kiện bảo hành từ nhà cung cấp.

FAQ: Câu hỏi thường gặp về Steel gate valve

1. Steel gate valve là gì?

Steel gate valve là dòng van cổng có các bộ phận chịu áp lực chính được chế tạo từ vật liệu thép, sử dụng đĩa van dạng cổng để đóng hoặc mở hoàn toàn dòng chảy trong đường ống công nghiệp.

2. Forged van cổng thép và cast van cổng thép khác nhau thế nào?

Forged van cổng thép sử dụng thân van được rèn nhiệt nguyên khối, thích hợp cho các đường kính nhỏ và áp suất rất cao; trong khi cast van cổng thép được chế tạo bằng phương pháp đúc, phù hợp với các dải kích thước từ trung bình đến lớn.

3. Steel gate valve có được dùng để điều tiết lưu lượng không?

Không. Van cổng chỉ được thiết kế cho trạng thái đóng hoặc mở hoàn toàn; việc dùng van để điều tiết dòng chảy liên tục sẽ gây xói mòn bề mặt làm kín và hỏng van.

4. Thiết bị này có những kiểu kết nối nào phổ biến?

Tùy theo model và tiêu chuẩn thiết kế, van có thể sử dụng kết nối mặt bích (flanged), hàn đối đầu (butt weld), hàn socket (socket weld) hoặc kết nối ren.

5. Cần cung cấp thông tin gì để đặt mua thiết bị chính xác?

Bạn cần chuẩn bị tối thiểu các thông số gồm: kích thước DN/NPS, cấp áp suất (Class), môi chất, nhiệt độ làm việc, vật liệu chế tạo và kiểu kết nối của đường ống.

Kết luận

Đầu tư thiết bị steel gate valve chất lượng cao là chìa khóa then chốt để đảm bảo sự an toàn và ổn định cho các hệ thống đường ống công nghiệp chịu áp lực lớn. Sự thấu hiểu tường tận về thông số kỹ thuật, cấp áp suất, vật liệu và phương pháp chế tạo sẽ giúp các kỹ sư tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ thiết bị.
