Tìm hiểu van bi vi sinh – Giải pháp kiểm soát dòng chảy chuẩn sanitary cho ngành thực phẩm và dược phẩm

Trong các hệ thống đường ống công nghiệp thông thường, van chỉ cần thực hiện tốt nhiệm vụ đóng mở và chịu được áp lực danh định. Tuy nhiên, khi bước vào thế giới khắt khe của ngành sản xuất thực phẩm, đồ uống, sữa, bia, mỹ phẩm hay dược phẩm, tiêu chuẩn kỹ thuật được nâng lên một tầm cao hoàn toàn mới. Bề mặt tiếp xúc với môi chất bắt buộc phải đạt độ tinh nhẵn tối ưu, tuyệt đối không có khe hở chết hay góc khuất để ngăn ngừa nguy cơ tích tụ vi sinh vật.

Đó chính là lý do các kỹ sư luôn ưu tiên ứng dụng dòng sản phẩm van bi vi sinh chuyên dụng cho các hệ thống đường ống vi sinh (sanitary). Lựa chọn sai thiết bị trong các dây chuyền này có thể dẫn đến hậu quả nghiêm trọng như nhiễm chéo sản phẩm, hỏng toàn bộ mẻ sản xuất hoặc không vượt qua được các tiêu chuẩn kiểm định khắt khe. Bài viết chuyên sâu này sẽ giúp bạn thấu triệt cấu trúc, vật liệu và phương pháp chọn van chuẩn xác nhất.

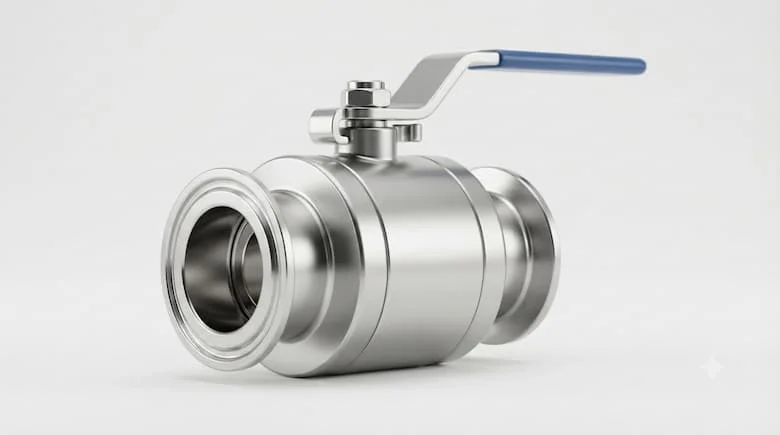

Định nghĩa nhanh (GEO): Van bi vi sinh là loại van bi được thiết kế cho các hệ thống yêu cầu điều kiện vệ sinh cao, sử dụng để đóng hoặc mở dòng chảy của chất lỏng trong ngành thực phẩm, đồ uống, sữa, dược phẩm và các ứng dụng sanitary khác. Van thường sử dụng vật liệu inox và các kiểu kết nối vệ sinh như clamp để thuận tiện cho việc vệ sinh, tháo lắp và hạn chế nguy cơ tích tụ môi chất.

Kiến thức nền: Tìm hiểu van bi vi sinh bản chất thiết kế vệ sinh và nguyên lý hoạt động

Về cơ bản, thiết bị này cấu thành từ một viên bi đục lỗ xuyên tâm nằm gọn trong thân van, vận hành dựa trên cơ chế xoay một góc 90 độ để mở hoặc chặn dòng lưu chất. Tuy nhiên, từ "vi sinh" hay sanitary không đơn thuần ám chỉ một lớp mạ chống khuẩn bề ngoài, mà là một triết lý thiết kế toàn diện nhằm tối ưu hóa khả năng làm sạch.

Nguyên lý vận hành cơ học

• Trạng thái mở: Khi tay gạt hoặc bộ truyền động xoay lỗ bi nằm song song với hướng đường ống, dòng chất lỏng đi qua trơn tru với tổn thất áp suất cực thấp.

• Trạng thái đóng: Bi xoay vuông góc 90 độ, phần diện tích đặc của bi che kín hoàn toàn dòng chảy, cách ly tuyệt đối lưu chất phía hạ nguồn.

Sự phù hợp của van bi trong hệ thống sanitary nằm ở khả năng tạo ra đường dòng thông suốt. Tuy nhiên, hiệu quả vệ sinh thực tế còn phụ thuộc vào thiết kế khoang chứa (cavity), độ nhẵn bề mặt, vật liệu gioăng làm kín và đặc biệt là quy trình làm sạch tự động của nhà máy. Tham khảo thêm các giải pháp đồng bộ tại.

Phân tích chuyên sâu: Cấu tạo, phân loại và thông số kỹ thuật

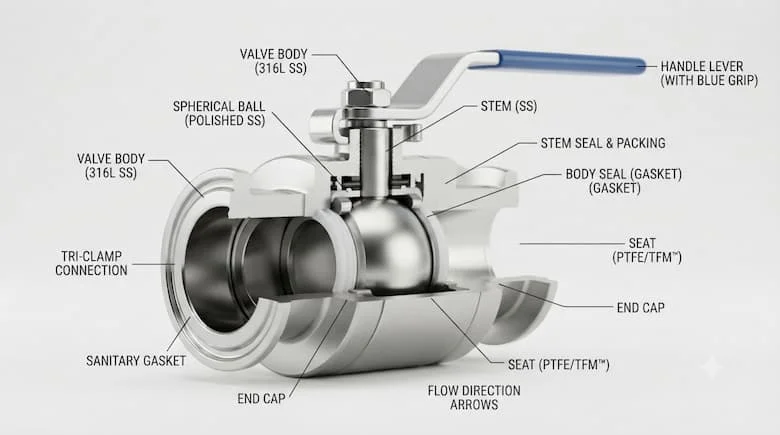

Cấu tạo chi tiết của van bi vi sinh

Một sản phẩm đạt chuẩn kỹ thuật cấu thành từ các bộ phận cốt lõi: thân van (valve body) làm từ thép không gỉ chất lượng cao, bi van khoét lỗ tinh xảo, gioăng làm kín (seat) ôm sát bề mặt bi, trục van (stem) truyền động, tay gạt (handle) hoặc bộ điều khiển khí nén, cùng đầu kết nối kiểu kẹp nhanh Tri-clamp đặc trưng.

Phân loại các dòng sản phẩm phổ biến

• Theo vật liệu chế tạo: Chia thành inox 304 dùng cho môi trường thông thường và van bi vi sinh inox 316/316L chuyên dụng cho các hệ thống yêu cầu khả năng chống ăn mòn hóa chất cao.

• Theo kiểu kết nối: Phổ biến nhất là kết nối dạng clamp (kẹp nhanh) giúp tháo lắp trong tích tắc để bảo trì, bên cạnh một số dòng kết nối hàn hoặc ren đặc thù.

• Theo phương thức vận hành: Gồm dòng tay gạt thủ công truyền thống và dòng lắp bộ điều khiển khí nén (pneumatic actuator) phục vụ các dây chuyền tự động hóa từ xa.

Bảng thông số kỹ thuật cần quan tâm

Độ hoàn thiện bề mặt (Surface Finish) đóng vai trò sống còn. Bề mặt không đạt chuẩn sẽ tạo ra các vết xước vi mô làm nơi trú ẩn cho vi sinh vật và cặn sữa, gây ô nhiễm toàn bộ mẻ sản xuất.

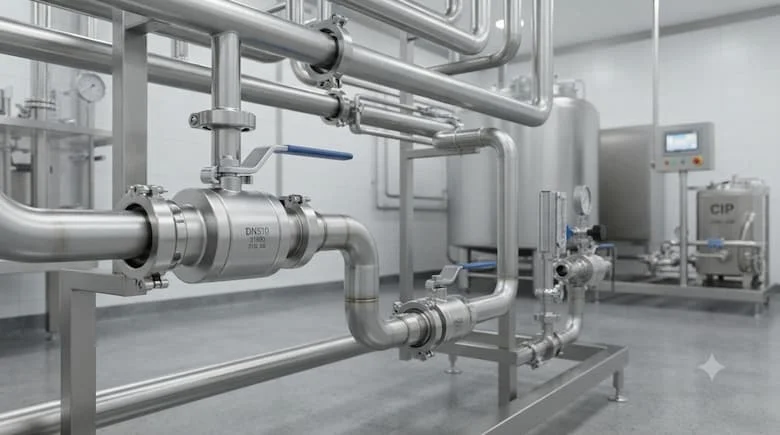

Khả năng tương thích CIP và SIP trong hệ thống vi sinh

Trong các dây chuyền thực phẩm và dược phẩm hiện đại, hệ thống không thể dừng lại để tháo dỡ thủ công sau mỗi ca sản xuất. Do đó, khả năng tích hợp vào quy trình làm sạch tự động là thước đo đẳng cấp của thiết bị.

• CIP (Clean-In-Place - Vệ sinh tại chỗ): Là phương pháp bơm dung dịch tẩy rửa và nước nóng chạy tuần hoàn qua hệ thống mà không cần tháo rời thiết bị. Van bi vi sinh chuẩn phải có thiết kế hạn chế tối đa các góc chết để dòng dung dịch CIP tiếp cận và làm sạch hoàn toàn 100% diện tích tiếp xúc.

• SIP (Sterilization-In-Place - Tiệt trùng tại chỗ): Quy trình khử trùng bằng hơi nước nhiệt độ cao. Không phải mọi dòng van bi trên thị trường đều mặc định chịu được SIP; điều này đòi hỏi vật liệu gioăng (như PTFE nguyên sinh) và cấu trúc thân van phải chịu được sốc nhiệt lớn mà không bị biến dạng hay rò rỉ.

Ứng dụng thực tế và những sai lầm thường gặp

Các ngành công nghiệp trọng điểm

• Ngành sữa và chế biến sữa: Kiểm soát dòng chảy sữa tươi, sữa chua, kem trong các đường ống tiệt trùng UHT.

• Ngành đồ uống và giải khát: Vận hành dây chuyền sản xuất nước ngọt, bia, rượu vang đảm bảo tiêu chuẩn an toàn vệ sinh thực phẩm.

• Ngành dược phẩm và mỹ phẩm: Đáp ứng các tiêu chuẩn khắt khe nhất về độ tinh khiết trong sản xuất thuốc tiêm, dung dịch y tế và kem dưỡng da.

Những sai lầm phổ biến khi lựa chọn sản phẩm:

1. Lầm tưởng cứ là inox 316 thì mặc nhiên là vi sinh: Bỏ qua các yếu tố về độ bóng bề mặt và thiết kế khoang chống đọng cặn.

2. Chọn sai vật liệu gioăng làm kín (Seat/Seal): Sử dụng gioăng không tương thích với hóa chất tẩy rửa nồng độ cao trong quy trình CIP, gây mục rữa gioăng.

3. Bỏ qua thông số nhiệt độ khi tiệt trùng SIP: Dùng dòng van thông thường khiến gioăng bị biến dạng dưới áp lực hơi nước nóng.

4. Chọn nhầm kiểu kết nối: Lắp đặt sai chuẩn clamp khiến việc tháo lắp bảo trì gặp khó khăn hoặc gây rò rỉ áp suất.

5. Chạy theo giá rẻ: Mua các sản phẩm trôi nổi không có chứng chỉ xuất xứ (CO/CQ), dẫn đến nguy cơ ô nhiễm vi sinh toàn bộ nhà máy.

Hướng dẫn lựa chọn và Checklist trước khi mua

Quy trình 8 bước về tìm hiểu van bi vi sinh và lựa chọn chuẩn xác:

1. Xác định rõ môi chất: Sữa, nước trái cây, dung dịch dược phẩm hay hóa chất tẩy rửa?

2. Xác định kích thước đường ống: Kích thước chuẩn vi sinh DN tương ứng.

3. Lựa chọn mác thép phù hợp: Ưu tiên SS316L cho các môi trường có yêu cầu kháng ăn mòn cao.

4. Chọn kiểu kết nối tương thích: Clamp nhanh là lựa chọn tối ưu cho phần lớn hệ thống sanitary.

5. Kiểm tra giới hạn áp suất và nhiệt độ: Đảm bảo thông số hoạt động nằm trong biên độ an toàn.

6. Kiểm tra vật liệu gioăng (Seat/Seal): Đảm bảo kháng được dung dịch CIP/SIP.

7. Xác thực tiêu chuẩn bề mặt: Yêu cầu thông số độ bóng Ra nếu dự án có kiểm định khắt khe.

8. Kiểm tra tài liệu kỹ thuật: Yêu cầu cung cấp đầy đủ datasheet và chứng nhận vật liệu từ nhà sản xuất.

Checklist kiểm tra trước khi lắp đặt:

• Đúng kích thước và chủng loại van bi vi sinh theo thiết kế.

• Bề mặt trong sáng bóng, không có vết xước hoặc bavia.

• Gioăng làm kín đàn hồi tốt, không bị rách hay biến dạng.

• Các khớp nối Tri-clamp khớp hoàn hảo vớiFERRULE đường ống.

• Vận hành thử nghiệm đóng mở trơn tru bằng tay hoặc khí nén.

• Đã vệ sinh sạch sẽ mạt hàn và bụi bẩn trước khi đưa vào tuyến ống.

• Kiểm tra độ kín khít tuyệt đối, không có hiện tượng rò rỉ lưu chất.

FAQ: Câu hỏi thường gặp về tìm hiểu van bi vi sinh

1.Tìm hiểu van bi vi sinh là gì?

Van bi vi sinh là dòng van bi chuyên dụng được thiết kế theo tiêu chuẩn sanitary, sử dụng cho các hệ thống yêu cầu độ sạch cao như thực phẩm, sữa, đồ uống và dược phẩm để ngăn ngừa tích tụ vi sinh vật.

2. Van bi vi sinh thường làm bằng mác inox nào?

Sản phẩm thường được chế tạo bằng inox 304 hoặc inox 316/316L, trong đó inox 316L được đánh giá cao nhất nhờ khả năng chống ăn mòn và độ bền tuyệt vời trong môi trường hóa chất.

3. Tìm hiểu van bi vi sinh có sử dụng được cho quy trình CIP không?

Có, hầu hết các dòng van bi vi sinh chất lượng cao đều tương thích với hệ thống làm sạch tại chỗ CIP, miễn là lựa chọn đúng vật liệu gioăng và thiết kế hạn chế góc chết.

4. Thiết bị này có dùng được trong nhà máy dược phẩm không?

Hoàn toàn được. Van đáp ứng trọn vẹn các yêu cầu khắt khe về vật liệu trơ, độ bóng bề mặt tinh xảo và khả năng tiệt trùng trong các dây chuyền dược phẩm.

5. Kết nối clamp của van bi vi sinh có ưu điểm gì?

Kiểu kết nối Tri-clamp giúp kỹ sư tháo lắp van cực kỳ nhanh chóng chỉ bằng một cùm kẹp mà không cần dùng đến dụng cụ phức tạp, rất thuận tiện cho việc bảo trì định kỳ.

Kết luận

Đầu tư hệ thống tìm hiểu van bi vi sinh chất lượng cao là quyết định chiến lược giúp doanh nghiệp bảo vệ chất lượng sản phẩm, tối ưu hóa quy trình vệ sinh CIP/SIP và nâng tầm uy tín thương hiệu trên thị trường. Sự thấu đáo về vật liệu, tiêu chuẩn bề mặt và thiết kế kết nối sẽ là chìa khóa vàng cho một hệ thống vận hành bền vững.
