Van 3 Ngã Điều Khiển Bằng Khí Nén Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Van 3 ngã điều khiển bằng khí nén là thiết bị được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, đặc biệt tại những vị trí cần chuyển hướng, phân phối hoặc kết hợp dòng lưu chất. Nhờ khả năng đóng mở tự động thông qua bộ truyền động khí nén, dòng van này giúp giảm thao tác thủ công, nâng cao hiệu quả vận hành và dễ dàng tích hợp vào hệ thống điều khiển tự động.

Vậy van 3 ngã điều khiển bằng khí nén có cấu tạo như thế nào, hoạt động ra sao và cần lưu ý những gì khi lựa chọn? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

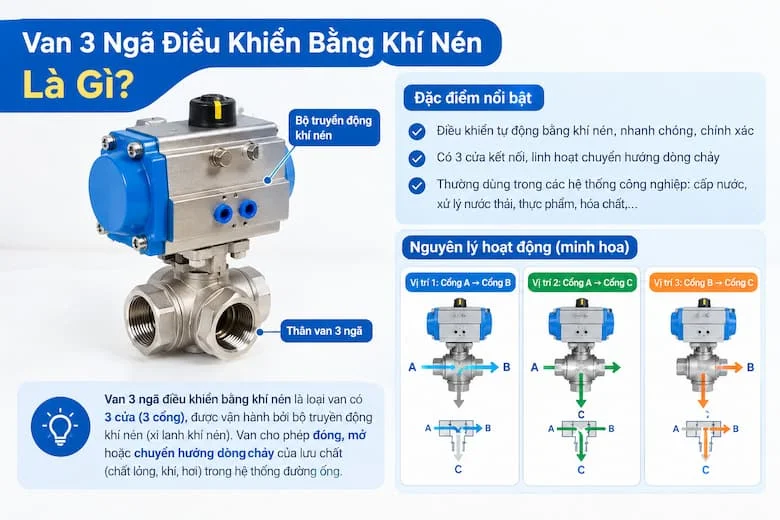

1. Van 3 Ngã Điều Khiển Bằng Khí Nén Là Gì?

Van 3 ngã điều khiển bằng khí nén là loại van công nghiệp có ba cửa kết nối, được tích hợp bộ truyền động khí nén để thực hiện chức năng đóng mở hoặc chuyển đổi đường đi của dòng lưu chất. Thay vì vận hành hoàn toàn bằng tay gạt hoặc tay quay, van sử dụng năng lượng khí nén để điều khiển trạng thái hoạt động.

Trong đó, thân van thường có dạng van bi 3 ngã với hai kiểu đường dẫn phổ biến là chữ L và chữ T. Tùy theo thiết kế, van có thể chuyển dòng từ một cửa sang cửa khác, phân phối lưu chất đến các nhánh đường ống hoặc kết hợp dòng từ nhiều nguồn.

Van 3 ngã điều khiển khí nén thường được sử dụng trong hệ thống cấp nước, xử lý hóa chất, dây chuyền sản xuất thực phẩm, hệ thống HVAC và nhiều ứng dụng tự động hóa công nghiệp.

Một bộ van hoàn chỉnh thường bao gồm thân van 3 ngã, bộ truyền động khí nén và các phụ kiện điều khiển đi kèm nếu cần. Khi nhận tín hiệu điều khiển, bộ truyền động tạo mô-men xoắn để xoay trục van, làm thay đổi vị trí của bi van bên trong.

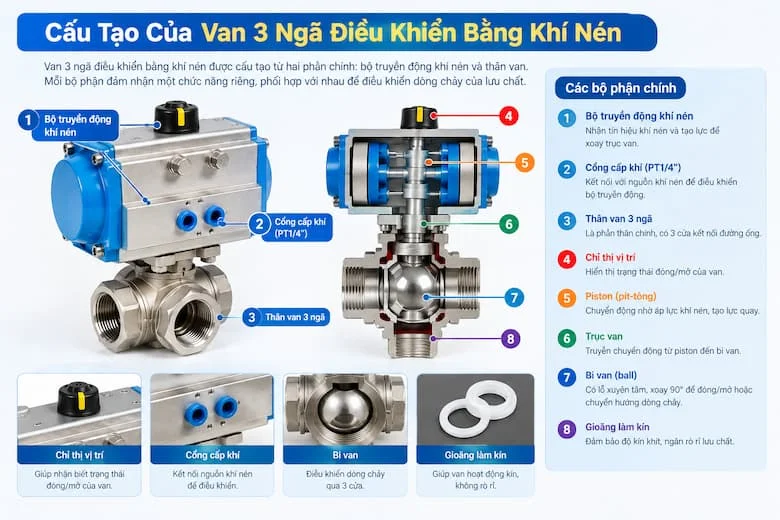

2. Cấu Tạo Của Van 3 Ngã Điều Khiển Bằng Khí Nén

Van 3 ngã điều khiển bằng khí nén thường được cấu thành từ hai bộ phận chính: thân van 3 ngã và bộ truyền động khí nén. Mỗi bộ phận đảm nhận một nhiệm vụ riêng nhưng phối hợp với nhau để điều khiển dòng lưu chất.

2.1. Thân Van 3 Ngã

Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, có nhiệm vụ dẫn dòng và thực hiện chức năng đóng mở, chuyển hướng hoặc phân phối dòng chảy.

Thân van thường được chế tạo từ các vật liệu như inox, đồng hoặc nhựa kỹ thuật, tùy theo môi trường làm việc và yêu cầu của hệ thống. Trong đó, van inox thường được lựa chọn cho các ứng dụng cần khả năng chống ăn mòn, còn van đồng hoặc nhựa có thể phù hợp với những điều kiện sử dụng nhất định.

Các bộ phận chính của thân van gồm:

• Thân van: Là phần vỏ bên ngoài, chứa các khoang dẫn lưu chất và kết nối với đường ống.

• Bi van: Có các lỗ dẫn dòng được gia công theo dạng chữ L hoặc chữ T, quyết định hướng lưu thông của lưu chất.

• Trục van: Truyền chuyển động quay từ bộ truyền động đến bi van.

• Gioăng làm kín: Giúp hạn chế rò rỉ tại vị trí tiếp xúc giữa bi van và thân van.

• Bộ phận kết nối: Có thể là nối ren, mặt bích, clamp hoặc các dạng kết nối khác tùy thiết kế.

2.2. Bộ Truyền Động Khí Nén

Bộ truyền động khí nén được lắp phía trên thân van, có nhiệm vụ chuyển đổi năng lượng khí nén thành chuyển động cơ học để xoay trục van.

Hai dạng truyền động thường gặp gồm:

• Bộ truyền động khí nén tác động đơn: Sử dụng khí nén để tạo chuyển động theo một chiều và dùng lò xo để đưa cơ cấu về vị trí ban đầu khi ngắt khí. Trạng thái trở về phụ thuộc vào thiết kế của bộ truyền động và cách lắp đặt.

• Bộ truyền động khí nén tác động kép: Sử dụng khí nén cấp luân phiên vào hai khoang để tạo chuyển động theo hai chiều. Loại này không sử dụng lò xo hồi vị làm cơ cấu chính.

Bên trong bộ truyền động có thể sử dụng cơ cấu piston – thanh răng – bánh răng hoặc cơ cấu khác tùy nhà sản xuất. Với bộ truyền động dạng thanh răng – bánh răng, chuyển động tịnh tiến của piston được chuyển thành chuyển động quay, tạo mô-men xoắn để đóng mở van.

Ngoài ra, hệ thống có thể tích hợp van điện từ khí nén, bộ lọc điều áp, công tắc giới hạn hành trình hoặc bộ hiển thị vị trí để hỗ trợ điều khiển và giám sát.

3. Nguyên Lý Hoạt Động Của Van 3 Ngã Điều Khiển Bằng Khí Nén

Van hoạt động dựa trên nguyên lý sử dụng khí nén để tạo chuyển động quay cho bi van bên trong thân. Khi bộ điều khiển cấp khí vào đúng cửa của bộ truyền động, piston hoặc cơ cấu truyền động dịch chuyển, làm trục van xoay theo góc thiết kế.

Đối với van bi 3 ngã điều khiển khí nén, góc quay thường là 90 độ giữa các vị trí làm việc chính. Tuy nhiên, số vị trí và sơ đồ dòng chảy thực tế cần được xác định theo cấu hình van.

Quá trình vận hành có thể được hiểu qua các bước sau:

1. Tiếp nhận tín hiệu: Hệ thống điều khiển gửi tín hiệu đến van điện từ hoặc thiết bị cấp khí.

2. Cấp khí nén: Khí nén đi vào khoang tương ứng của bộ truyền động.

3. Tạo chuyển động: Piston hoặc cơ cấu truyền động dịch chuyển, tạo mô-men xoắn làm trục van quay.

4. Thay đổi đường dẫn: Bi van xoay đến vị trí mới, kết nối các cửa theo cấu hình thiết kế.

5. Duy trì trạng thái: Van giữ vị trí làm việc khi cơ cấu truyền động và hệ thống điều khiển duy trì điều kiện vận hành phù hợp.

Với bộ truyền động tác động đơn, khi nguồn khí bị ngắt, lò xo sẽ đưa van về vị trí hồi đã thiết kế. Với bộ truyền động tác động kép, van cần được cấp khí theo chiều tương ứng để chuyển đổi trạng thái. Vì vậy, không nên mặc định mọi van đều tự động trở về trạng thái đóng khi mất khí.

4. Phân Biệt Van 3 Ngã Khí Nén Chữ L Và Chữ T

Van bi 3 ngã điều khiển bằng khí nén thường được chia thành hai dạng chính dựa trên cấu tạo lỗ dẫn bên trong bi van. Việc lựa chọn đúng kiểu chữ L hoặc chữ T ảnh hưởng trực tiếp đến khả năng điều hướng dòng lưu chất.

4.1. Van 3 Ngã Khí Nén Chữ L

Van chữ L có đường dẫn bên trong bi van tạo thành góc vuông, thường cho phép kết nối một cửa với một trong hai cửa còn lại.

Đặc điểm của dòng van này là khả năng chuyển hướng dòng chảy giữa hai nhánh. Trong nhiều cấu hình, van chữ L phù hợp với nhiệm vụ lựa chọn một trong hai đường dẫn, chẳng hạn chuyển dòng nước từ nhánh A sang nhánh B.

Van chữ L thường được sử dụng khi hệ thống cần chuyển đổi giữa hai tuyến lưu chất mà không yêu cầu kết nối đồng thời cả ba cửa.

4.2. Van 3 Ngã Khí Nén Chữ T

Van chữ T có đường dẫn bên trong bi van dạng chữ T, cho phép tạo ra nhiều sơ đồ kết nối giữa ba cửa tùy theo thiết kế.

Dòng van này có thể được sử dụng để phân phối dòng từ một nguồn đến các nhánh hoặc kết hợp các dòng lưu chất. Một số cấu hình còn cho phép thông cả ba cửa ở một vị trí vận hành nhất định.

Tuy nhiên, không phải mọi van chữ T đều có cùng sơ đồ hoạt động. Khả năng đóng một cửa, thông hai cửa hoặc kết nối cả ba cửa phụ thuộc vào cấu tạo bi van và các vị trí xoay được nhà sản xuất quy định.

Khi lựa chọn, cần kiểm tra sơ đồ dòng chảy của từng vị trí thay vì chỉ dựa vào tên gọi chữ L hoặc chữ T.

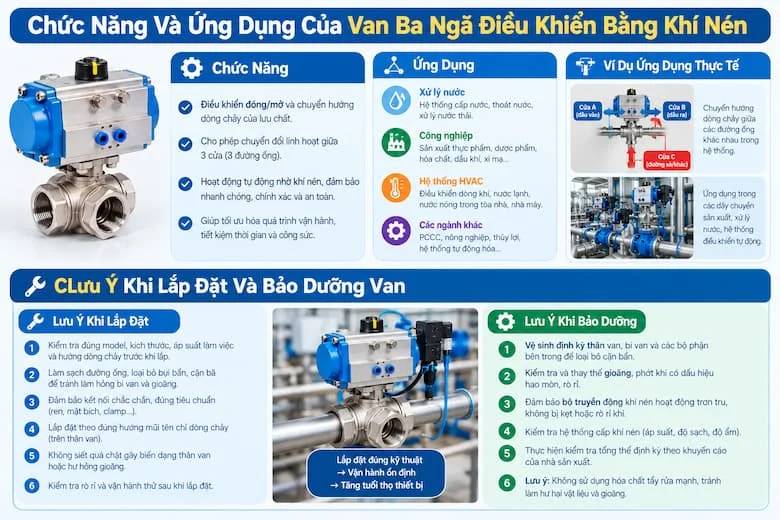

5. Chức Năng Và Ứng Dụng Của Van 3 Ngã Điều Khiển Bằng Khí Nén

Nhờ khả năng điều khiển tự động, van 3 ngã khí nén được ứng dụng trong nhiều hệ thống cần thay đổi hướng hoặc phân phối dòng lưu chất.

5.1. Chuyển Hướng Dòng Chảy

Van cho phép chuyển dòng lưu chất từ một nhánh đường ống sang nhánh khác theo yêu cầu vận hành. Chức năng này phù hợp với hệ thống có nhiều tuyến cấp hoặc cần luân phiên sử dụng các đường dẫn.

5.2. Phân Phối Lưu Chất

Trong các hệ thống có nhiều nhánh, van 3 ngã có thể hỗ trợ phân phối dòng lưu chất đến các vị trí khác nhau. Khả năng phân phối cụ thể phụ thuộc vào kiểu bi van và sơ đồ kết nối.

5.3. Ứng Dụng Trong Hệ Thống HVAC

Van có thể được sử dụng trong hệ thống nước nóng, nước lạnh hoặc các mạch tuần hoàn để chuyển đổi đường lưu thông. Khi sử dụng cho mục đích điều tiết hoặc trộn dòng, cần lựa chọn đúng loại van và đặc tính vận hành phù hợp.

5.4. Dây Chuyền Sản Xuất Công Nghiệp

Trong các dây chuyền sản xuất, van giúp tự động chuyển đổi đường đi của nước, khí hoặc chất lỏng công nghệ. Thiết bị có thể được kết nối với hệ thống PLC và các cảm biến để phối hợp hoạt động theo quy trình.

5.5. Hệ Thống Xử Lý Nước Và Hóa Chất

Van 3 ngã khí nén được sử dụng để chuyển dòng giữa các công đoạn, bồn chứa hoặc tuyến xử lý. Đối với môi trường hóa chất, cần đặc biệt chú ý đến vật liệu thân van, bi van và gioăng làm kín để đảm bảo khả năng tương thích với lưu chất.

6. Ưu Điểm Của Van 3 Ngã Điều Khiển Bằng Khí Nén

So với phương pháp vận hành thủ công, van ba ngã điều khiển bằng khí nén có một số ưu điểm đáng chú ý:

• Tự động hóa vận hành: Có thể kết nối với hệ thống điều khiển để thực hiện đóng mở và chuyển hướng từ xa.

• Thời gian đóng mở nhanh: Phù hợp với các quy trình cần chuyển trạng thái trong thời gian ngắn.

• Giảm thao tác thủ công: Hạn chế việc phải trực tiếp vận hành van tại vị trí lắp đặt.

• Dễ tích hợp hệ thống: Có thể kết hợp với van điện từ, cảm biến vị trí và bộ điều khiển.

• Linh hoạt trong ứng dụng: Có nhiều lựa chọn về kích thước, vật liệu, kiểu kết nối và dạng truyền động.

Bên cạnh đó, thiết bị cũng có những yêu cầu nhất định. Hệ thống cần nguồn khí nén phù hợp, khí cấp phải đáp ứng yêu cầu của nhà sản xuất và bộ truyền động cần được lựa chọn theo mô-men xoắn cần thiết. Nếu hệ thống không có khí nén hoặc không được thiết kế phương án hồi vị phù hợp, khả năng vận hành khi xảy ra sự cố có thể bị ảnh hưởng.

7. Kinh Nghiệm Chọn Mua Van 3 Ngã Điều Khiển Bằng Khí Nén

Để lựa chọn van phù hợp với hệ thống, người dùng nên kiểm tra các tiêu chí kỹ thuật trước khi đặt mua.

• Xác định chức năng: Làm rõ nhu cầu chuyển hướng, phân phối hay kết hợp dòng lưu chất.

• Chọn kiểu bi van: Xác định sử dụng van chữ L hay chữ T dựa trên sơ đồ kết nối thực tế.

• Kiểm tra kích thước: Lựa chọn DN phù hợp với đường ống và lưu lượng yêu cầu.

• Chọn vật liệu: Cân nhắc inox, đồng, nhựa hoặc vật liệu khác theo đặc tính lưu chất.

• Xác định áp suất và nhiệt độ: Đảm bảo thân van, gioăng và bộ truyền động đáp ứng điều kiện làm việc.

• Lựa chọn bộ truyền động: Xác định loại tác động đơn hoặc tác động kép, áp suất khí cấp và mô-men xoắn cần thiết.

• Kiểm tra kiểu kết nối: Đối chiếu ren, mặt bích, clamp hoặc phương thức kết nối đang sử dụng.

• Yêu cầu tài liệu kỹ thuật: Kiểm tra catalogue, sơ đồ dòng chảy, thông số vận hành và hướng dẫn lắp đặt của nhà sản xuất.

Đặc biệt, cần xác nhận trạng thái của van khi mất khí nén nếu hệ thống yêu cầu duy trì một vị trí an toàn. Không nên mặc định van sẽ đóng hoặc mở khi mất nguồn, bởi điều này phụ thuộc vào loại bộ truyền động và cấu hình lắp đặt.

8. Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Van

Trong quá trình lắp đặt, cần vệ sinh đường ống để loại bỏ cặn bẩn có thể làm xước bi van hoặc ảnh hưởng đến gioăng làm kín. Van phải được lắp đúng sơ đồ dòng chảy, đúng hướng kết nối và không chịu lực cơ học quá mức từ đường ống.

Đối với bộ truyền động khí nén, cần đấu nối đường cấp khí theo hướng dẫn của nhà sản xuất, kiểm tra áp suất khí và bảo đảm các đầu nối không bị rò rỉ. Sau khi hoàn tất lắp đặt, nên vận hành thử nhiều lần để xác nhận van chuyển đúng vị trí và dòng lưu chất đi theo yêu cầu.

Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng rò rỉ tại thân van, trục van và các đầu nối. Đồng thời, theo dõi tiếng ồn bất thường, hiện tượng van chuyển động chậm hoặc không hết hành trình. Khi cần tháo van để bảo dưỡng, phải cô lập nguồn lưu chất, xả áp đường ống và ngắt nguồn khí nén theo quy trình an toàn.

Kết Luận

Van 3 ngã điều khiển bằng khí nén là giải pháp hữu ích cho các hệ thống cần tự động hóa quá trình chuyển hướng và phân phối dòng lưu chất. Thiết bị có cấu tạo gồm thân van 3 ngã và bộ truyền động khí nén, trong đó kiểu bi chữ L hoặc chữ T quyết định sơ đồ dòng chảy, còn bộ truyền động đảm nhiệm chức năng đóng mở tự động.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 3 ngã điều khiển bằng khí nén .
