Vacuum Pumps: Phân Loại, Nguyên Lý Hoạt Động Và Cách Lựa Chọn

Nhiều quy trình công nghiệp cần loại bỏ không khí hoặc khí không mong muốn khỏi buồng, đường ống và thiết bị. Vacuum pump được sử dụng để tạo áp suất thấp phục vụ đóng gói chân không, sấy, hút giữ, khử khí và nhiều ứng dụng khác.

Tuy nhiên, mỗi công nghệ bơm có giới hạn về áp suất, lưu lượng, khả năng xử lý hơi nước và yêu cầu bảo trì riêng. Bài viết dưới đây sẽ giúp bạn hiểu rõ vacuum pump là gì, các loại phổ biến, thông số quan trọng và cách chọn bơm phù hợp với quy trình của mình.

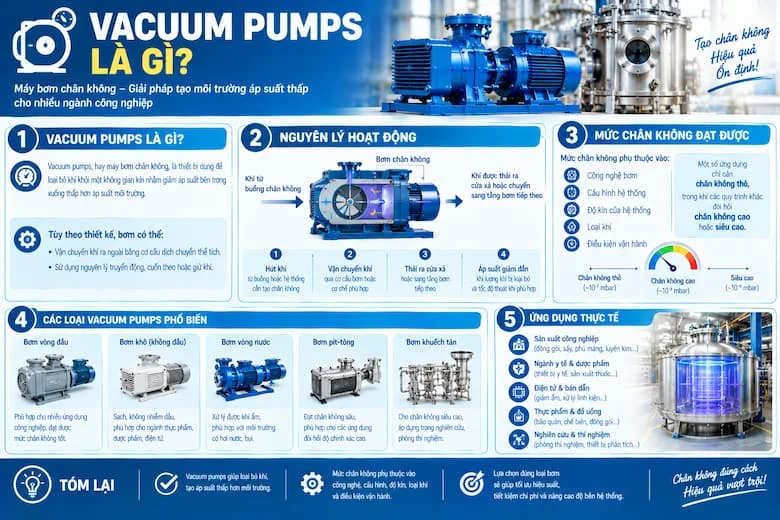

Vacuum Pumps Là Gì?

Vacuum pumps, hay máy bơm chân không, là thiết bị dùng để loại bỏ khí khỏi một không gian kín nhằm giảm áp suất bên trong xuống thấp hơn áp suất môi trường. Tùy theo thiết kế, bơm có thể vận chuyển khí ra ngoài bằng cơ cấu dịch chuyển thể tích hoặc sử dụng nguyên lý truyền động, cuốn theo hay giữ khí.

Mức chân không đạt được phụ thuộc vào công nghệ bơm, cấu hình hệ thống, độ kín, loại khí và điều kiện vận hành. Một số ứng dụng chỉ cần chân không thô, trong khi các quy trình khác đòi hỏi chân không cao hoặc siêu cao.

Về nguyên lý hoạt động, bơm hút khí từ buồng hoặc hệ thống cần tạo chân không, khí được vận chuyển qua cơ cấu bơm hoặc cơ chế phù hợp với từng công nghệ, sau đó được thải ra cửa xả hoặc chuyển sang tầng bơm tiếp theo. Áp suất giảm dần khi lượng khí bị loại bỏ và tốc độ thoát khí của hệ thống phù hợp.

Các Loại Vacuum Pump Phổ Biến

Bơm chân không cánh gạt (Rotary Vane Vacuum Pump) sử dụng rotor và các cánh gạt trượt để tạo những khoang thể tích thay đổi. Có loại bôi trơn bằng dầu và cấu hình khác tùy nhà sản xuất, thường được dùng trong phòng thí nghiệm, đóng gói và các ứng dụng công nghiệp phù hợp. Cần quan tâm đến dầu, lọc, khả năng xử lý hơi và yêu cầu bảo trì.

Bơm chân không vòng chất lỏng (Liquid Ring Vacuum Pump) sử dụng vòng chất lỏng quay để tạo khoang hút và nén khí. Loại này có thể phù hợp với một số quy trình có hơi ẩm hoặc khí quy trình, nhưng cần xem xét chất lỏng làm kín, nhiệt độ, mức tiêu thụ nước và khả năng tương thích hóa học.

Bơm chân không trục vít khô (Dry Screw Vacuum Pump) sử dụng các trục vít quay để vận chuyển khí mà không cần dầu trong buồng công tác ở nhiều thiết kế. Loại này có thể phù hợp với quy trình cần hạn chế nhiễm bẩn từ dầu, nhưng cần kiểm tra khả năng xử lý hơi, hạt và điều kiện vệ sinh theo từng model.

Bơm màng và bơm xoắn ốc (Diaphragm và Scroll Vacuum Pump) là hai công nghệ khác biệt: bơm màng có cơ cấu màng chuyển động, thường được sử dụng trong các ứng dụng cần hạn chế dầu; bơm scroll sử dụng các phần tử xoắn ốc để nén và vận chuyển khí. Việc lựa chọn giữa hai loại này cần dựa trên mức chân không, lưu lượng, độ sạch và tính chất khí cần xử lý.

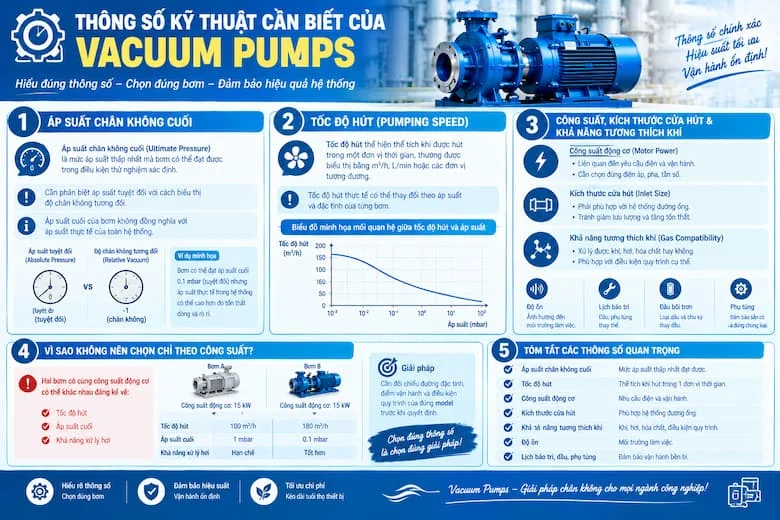

Thông Số Kỹ Thuật Cần Biết Của Vacuum Pump

Áp suất chân không cuối (Ultimate Pressure) là mức áp suất thấp nhất mà bơm có thể đạt được trong điều kiện thử nghiệm xác định. Cần phân biệt áp suất tuyệt đối với cách biểu thị độ chân không tương đối, và lưu ý rằng áp suất cuối của bơm không đồng nghĩa với áp suất thực tế của toàn hệ thống.

Tốc độ hút (Pumping Speed) thể hiện thể tích khí được hút trong một đơn vị thời gian, thường được biểu thị bằng m³/h, L/min hoặc các đơn vị tương đương. Tốc độ hút thực tế có thể thay đổi theo áp suất và đặc tính của từng bơm.

Công suất, kích thước cửa hút và khả năng tương thích khí: công suất động cơ (motor power) liên quan đến yêu cầu điện và vận hành; kích thước cửa hút (inlet size) cần phù hợp với hệ thống đường ống; khả năng tương thích khí (gas compatibility) quyết định bơm có xử lý được khí, hơi, hóa chất và điều kiện quy trình cụ thể hay không. Ngoài ra, độ ồn và lịch bảo trì, dầu, phụ tùng thay thế cũng là yếu tố cần cân nhắc.

Vì sao không nên chọn chỉ theo công suất? Hai bơm có cùng công suất động cơ có thể khác nhau đáng kể về tốc độ hút, áp suất cuối và khả năng xử lý hơi. Cần đối chiếu đường đặc tính, điểm vận hành và điều kiện quy trình của đúng model trước khi quyết định.

So Sánh Bơm Có Dầu Và Bơm Khô (Oil-Sealed vs. Dry Vacuum Pump)

Khi nào nên chọn bơm có dầu? Khi công nghệ bơm đáp ứng yêu cầu chân không và lưu lượng, khi quy trình cho phép sử dụng dầu và có thể thực hiện bảo trì định kỳ, hoặc khi cần cân đối chi phí đầu tư với chi phí vận hành.

Khi nào nên chọn bơm khô? Khi cần hạn chế nguy cơ nhiễm dầu vào buồng hoặc sản phẩm, khi yêu cầu quy trình phù hợp với công nghệ bơm khô. Vẫn cần kiểm tra khả năng xử lý hơi nước, khí ăn mòn và các điều kiện đặc biệt trước khi lựa chọn.

Ứng Dụng Thực Tế Của Vacuum Pump Trong Công Nghiệp

Trong sản xuất và đóng gói: đóng gói chân không thực phẩm và sản phẩm công nghiệp, hút giữ vật liệu trong các hệ thống nâng, định vị hoặc gia công, khử khí và loại bỏ bọt trong một số quy trình sản xuất.

Trong phòng thí nghiệm và y tế: tạo chân không cho thiết bị phân tích, lọc hoặc sấy trong phòng thí nghiệm, cấp chân không cho thiết bị chuyên dụng theo yêu cầu của quy trình. Với ứng dụng y tế, phải chọn thiết bị đáp ứng tiêu chuẩn và yêu cầu chuyên ngành tương ứng.

Trong công nghiệp chế biến: sấy chân không, chưng cất hoặc cô đặc trong điều kiện áp suất thấp, hút khí trong các quy trình xử lý vật liệu.

Sai lầm thường gặp: chỉ chọn theo công suất động cơ, không tính thể tích buồng và thời gian cần đạt chân không, bỏ qua hơi nước, dung môi hoặc khí ăn mòn, không tính rò rỉ và tổn thất trên đường ống. Những sai lầm này thường dẫn đến bơm không đạt mức chân không yêu cầu, hư hỏng sớm hoặc gián đoạn quy trình sản xuất.

Hướng Dẫn Chọn Vacuum Pump

Xác Định Yêu Cầu Hệ Thống

Xác định áp suất mục tiêu và mức chân không cần đạt, xác định thể tích buồng, lưu lượng khí và thời gian hút mong muốn, xác định loại khí, hơi nước, dung môi hoặc chất có thể đi vào bơm, đồng thời kiểm tra nhiệt độ, độ ẩm và điều kiện môi trường lắp đặt.

Chọn Công Nghệ Và Cấu Hình

Đối chiếu yêu cầu quy trình với công nghệ rotary vane, liquid ring, dry screw, diaphragm hoặc scroll, xác định có cần hệ thống bơm nhiều tầng hay không, kiểm tra bộ lọc, bộ tách, van và phụ kiện cần thiết.

Checklist Trước Khi Yêu Cầu Báo Giá

• Áp suất mục tiêu.
• Tốc độ hút yêu cầu.
• Thể tích buồng hoặc lưu lượng khí.
• Loại khí và thành phần hơi.
• Nguồn điện và công suất khả dụng.
• Yêu cầu về dầu, độ sạch và độ ồn.
• Chu kỳ vận hành, môi trường lắp đặt.
• Model tham khảo, phụ kiện, bảo hành và dịch vụ kỹ thuật.

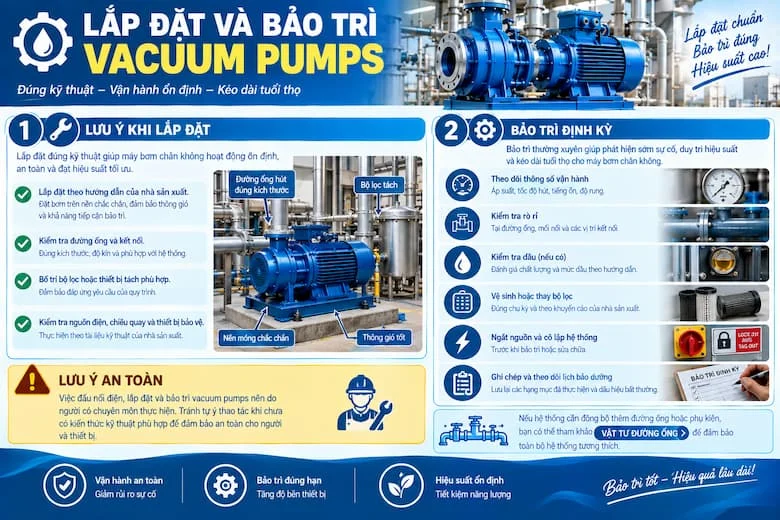

Lắp Đặt Và Bảo Trì Vacuum Pumps

Lưu Ý Khi Lắp Đặt

Lắp đặt theo hướng dẫn của nhà sản xuất, đặt bơm trên nền chắc chắn, bảo đảm thông gió và khả năng tiếp cận bảo trì. Kiểm tra đường ống, kích thước kết nối và độ kín của hệ thống, bố trí bộ lọc hoặc thiết bị tách phù hợp với quy trình, đồng thời kiểm tra nguồn điện, chiều quay và thiết bị bảo vệ theo tài liệu kỹ thuật.

Bảo Trì Định Kỳ

Theo dõi áp suất, tốc độ hút, tiếng ồn và độ rung; kiểm tra rò rỉ tại đường ống và các mối nối; với bơm có dầu, kiểm tra chất lượng và mức dầu theo hướng dẫn; vệ sinh hoặc thay bộ lọc đúng chu kỳ; ngắt nguồn và cô lập hệ thống trước khi bảo trì; ghi lại lịch bảo dưỡng và các dấu hiệu bất thường.

Câu Hỏi Thường Gặp Về Vacuum Pumps

1. Vacuum pumps dùng để làm gì?

Vacuum pumps được sử dụng để loại bỏ khí và tạo áp suất thấp trong các ứng dụng như đóng gói chân không, sấy, hút giữ, khử khí và nhiều quy trình công nghiệp.

2. Các loại vacuum pump phổ biến gồm những gì?

Các loại phổ biến gồm rotary vane, liquid ring, dry screw, diaphragm và scroll. Mỗi loại có đặc điểm vận hành và phạm vi ứng dụng riêng.

3. Sự khác biệt giữa bơm có dầu và bơm khô là gì?

Bơm có dầu sử dụng dầu trong một số chức năng làm kín, bôi trơn hoặc làm mát tùy thiết kế. Bơm khô hạn chế việc sử dụng dầu trong buồng công tác, nhưng vẫn cần bảo trì theo yêu cầu của nhà sản xuất.

4. Làm sao để chọn đúng vacuum pump?

Cần xác định áp suất mục tiêu, tốc độ hút, thể tích hệ thống, loại khí, điều kiện vận hành và yêu cầu về độ sạch. Sau đó đối chiếu với thông số của model.

5. Giá vacuum pumps phụ thuộc vào những yếu tố nào?

Giá phụ thuộc vào công nghệ, tốc độ hút, mức chân không, vật liệu, cấu hình, phụ kiện, thương hiệu và yêu cầu bảo hành.

Kết Luận

Tóm lại, vacuum pumps đóng vai trò quan trọng trong việc tạo và duy trì áp suất thấp cho nhiều quy trình sản xuất, thí nghiệm và chế biến. Sự khác biệt giữa các công nghệ bơm và các thông số kỹ thuật là yếu tố then chốt quyết định hiệu quả vận hành.
