Van 3 ngã inox 304: Giải pháp chuyển hướng dòng chảy linh hoạt, tối ưu

Trong thực tế vận hành, một hệ thống đường ống công nghiệp hoặc dân dụng thường xuất hiện nhiều nhánh rẽ phức tạp. Khi kỹ thuật viên cần chuyển hướng dòng chảy lưu chất mà không muốn lắp đặt quá nhiều van đơn cồng kềnh, việc phân phối dòng từ một đường ống sang nhiều hướng khác nhau trở thành yêu cầu cấp thiết. Tuy nhiên, khi lựa chọn thiết bị, người mua rất dễ gặp phải tình trạng lúng túng không biết nên chọn van ba ngã inox 304 dạng L-port hay T-port, nhầm lẫn giữa van điều hướng thông thường với van dùng để trộn dòng, hoặc băn khoăn không rõ vật liệu thép không gỉ này có thực sự phù hợp với môi trường sử dụng hay không. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý và hướng dẫn lựa chọn thiết bị chuẩn xác nhất.

Van 3 ngã inox 304 là gì?

Van 3 ngã inox 304 là dòng van công nghiệp có ba cổng kết nối, sử dụng thân van chế tạo bằng thép không gỉ inox 304 kết hợp với cơ cấu bi van bên trong nhằm điều hướng, phân chia hoặc kết hợp dòng chảy của lưu chất trong hệ thống đường ống.

• Đặc điểm cấu trúc: Thiết bị sở hữu ba cổng kết nối, thường được ký hiệu quy ước là A, B và C tùy theo sơ đồ thiết kế của từng nhà sản xuất.

• Đặc tính vật liệu: Inox 304 nổi bật với khả năng chống ăn mòn tốt trong nhiều môi trường thông thường, độ bền cơ học cao và bề mặt sáng bóng dễ dàng vệ sinh. Tuy nhiên, người dùng không nên mặc định inox 304 có thể chống chịu hoàn hảo với mọi loại hóa chất đậm đặc.

Nguyên lý hoạt động của van ba ngã inox 304

Thiết bị vận hành thông qua tay gạt cơ học hoặc bộ truyền động tự động tác động làm xoay viên bi đục lỗ nằm bên trong thân van. Khi góc xoay thay đổi, các đường dẫn xuyên tâm trên bi tạo ra những hướng lưu thông khác nhau, cho phép lưu chất đi từ cổng A sang cổng B, sang cổng C hoặc kết hợp chia dòng theo thiết kế.

• Van 3 ngã dạng L-port: Chủ yếu dùng để chuyển hướng dòng chảy. Viên bi được khoét lỗ dạng chữ L, giúp kết nối một cổng chính với một trong hai cổng còn lại tại mỗi thời điểm gạt.

• Van 3 ngã dạng T-port: Cho phép nhiều cấu hình dòng chảy linh hoạt hơn, bao gồm việc mở thông cả ba cổng cùng lúc hoặc phân phối đồng thời sang nhiều hướng, rất phù hợp cho các nhu cầu chia dòng hoặc trộn dòng theo sơ đồ mạch.

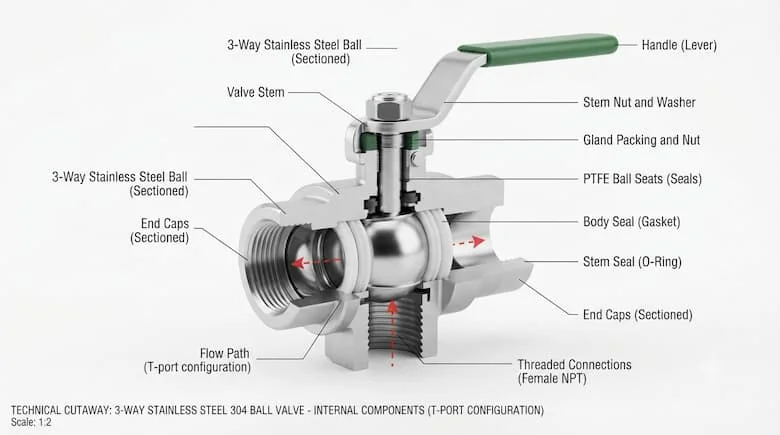

Cấu tạo van 3 ngã inox 304 gồm những bộ phận nào?

• Thân van inox 304: Đóng vai trò là khung chịu lực chính, chứa toàn bộ linh kiện bên trong và tích hợp sẵn 3 cổng kết nối đường ống.

• Bi van: Bộ phận trung tâm quyết định hướng đi của dòng chảy, được gia công các lỗ dẫn dòng theo đúng tiêu chuẩn cấu hình L-port hoặc T-port.

• Trục van (Ty van): Truyền lực chuyển động xoay từ tay gạt hoặc motor điện/khí nén trực tiếp xuống viên bi.

• Gioăng làm kín: Thường sử dụng vật liệu PTFE (Teflon) hoặc cao su chuyên dụng để bịt kín khít các khe hở, hạn chế tối đa rò rỉ lưu chất ra bên ngoài.

• Tay gạt hoặc bộ truyền động: Cho phép người vận hành thao tác trực tiếp bằng tay hoặc tích hợp bộ điều khiển tự động.

Các loại van ba ngã inox 304 phổ biến

• Phân loại theo cấu hình bi: Gồm dòng L-port chuyên chuyển hướng nhánh rẽ và dòng T-port chuyên phân phối hoặc kết hợp dòng chảy.

• Phân loại theo kiểu kết nối:

  • Van 3 ngã ren inox 304: Thiết kế kết nối ren thông dụng, chuyên dùng cho các đường ống kích thước nhỏ và vừa.

  • Van 3 ngã hàn inox 304: Tạo liên kết hàn cố định chắc chắn, phù hợp với hệ thống áp lực cao đòi hỏi độ kín tuyệt đối.

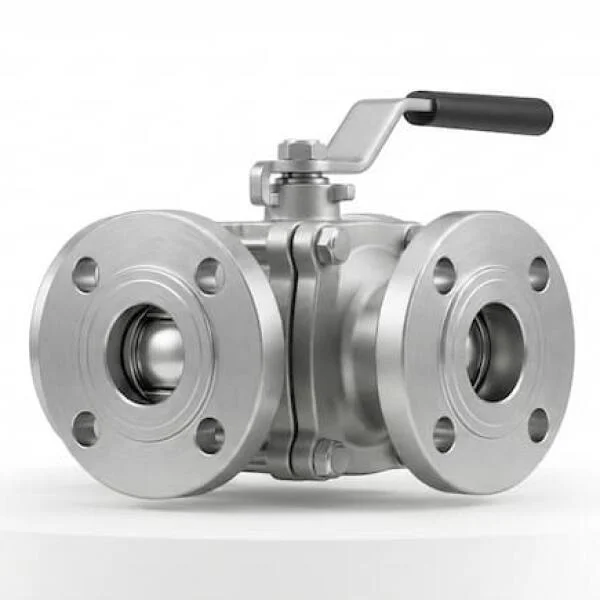

  • Van 3 ngã mặt bích inox 304: Lắp đặt bằng mặt bích tiêu chuẩn, thích hợp cho đường ống kích thước lớn hoặc các vị trí cần tháo lắp bảo trì định kỳ.

Thông số kỹ thuật cần quan tâm khi mua van ba ngã inox 304

Kỹ thuật viên cần đặc biệt lưu ý kiểm tra đồng thời áp suất và nhiệt độ làm việc, lựa chọn đúng kiểu bi L-port hay T-port, đồng thời không nên chọn mua thiết bị chỉ dựa vào kích thước danh nghĩa DN mà bỏ qua tiêu chuẩn ren hoặc mặt bích thực tế của tuyến ống.

Van ba ngã inox 304 khác inox 316 như thế nào?

Inox 316 sở hữu thành phần hợp kim đặc biệt giúp tăng cường khả năng chống ăn mòn trong môi trường chứa chloride. Tuy nhiên, người dùng không nên chọn loại inox 316 chỉ vì quan niệm "càng cao cấp càng tốt" mà cần căn cứ vào môi chất thực tế để tối ưu chi phí đầu tư.

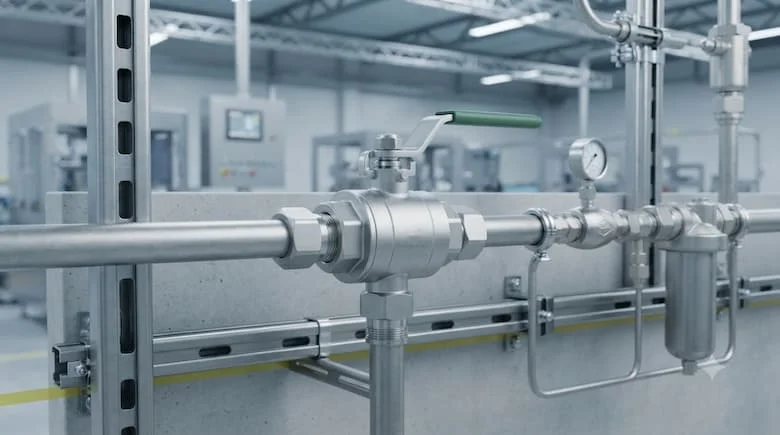

Van ba ngã inox 304 được sử dụng ở đâu?

• Hệ thống cấp thoát nước và xử lý nước: Ứng dụng để điều hướng dòng nước giữa các bồn chứa, phân chia nhánh đường ống trong các nhà máy xử lý.

• Hệ thống HVAC: Điều khiển linh hoạt hướng di chuyển của dòng nước lạnh hoặc nước nóng trong các mạch trao đổi nhiệt kỹ thuật.

• Công nghiệp thực phẩm và đồ uống: Đáp ứng các tiêu chuẩn vệ sinh khắt khe khi vận chuyển sữa, nước giải khát hoặc dung dịch thực phẩm.

• Hệ thống khí và chất lỏng công nghiệp: Phục vụ việc phân phối dòng nguyên liệu theo đúng sơ đồ mạch tự động hóa của nhà xưởng.

Những sai lầm phổ biến khi lựa chọn bao gồm việc không xác định rõ sơ đồ dòng chảy dẫn đến mua nhầm van L-port thay vì T-port, chọn sai kích thước DN, bỏ qua việc kiểm tra vật liệu gioăng làm kín khiến gioăng nhanh bị lão hóa khi gặp hóa chất không tương thích.

Cách chọn van 3 ngã inox 304 phù hợp và lưu ý lắp đặt

• Quy trình lựa chọn 8 bước: Bắt đầu bằng việc xác định chính xác môi chất (nước, khí, dầu), xác định rõ chức năng cần chuyển hướng hay chia dòng, lựa chọn kiểu bi L-port hoặc T-port, đo đạc kích thước DN, chọn kiểu kết nối (ren, hàn, bích), đối chiếu áp suất/nhiệt độ, kiểm tra vật liệu gioăng PTFE và cuối cùng chọn phương thức vận hành bằng tay hoặc tự động.

• Lưu ý quan trọng khi lắp đặt: Vệ sinh sạch sẽ mạt hàn và bụi bẩn trong đường ống trước khi lắp. Xác định đúng chiều vị trí tay gạt tương ứng với hướng dòng chảy để tránh thao tác sai lệch. Không dùng lực quá mạnh khi siết ren hoặc vận hành, đồng thời định kỳ kiểm tra độ kín khít của gioăng và tình trạng của bộ truyền động. Giá thành của thiết bị phụ thuộc lớn vào kích thước DN, kiểu bi, loại kết nối và thương hiệu sản xuất.

Câu hỏi thường gặp

1. Van 3 ngã inox 304 là gì?

Đây là dòng van có ba cổng kết nối với thân bằng thép không gi inox 304, được sử dụng chuyên dụng để chuyển hướng, chia dòng hoặc kết hợp dòng chảy lưu chất trong đường ống.

2. Van 3 ngã L-port và T-port khác nhau thế nào?

Dạng L-port chủ yếu dùng để chuyển hướng dòng chảy qua lại giữa hai nhánh, trong khi dạng T-port cung cấp nhiều cấu hình kết nối thông dòng phức tạp hơn.

3. Van ba ngã inox 304 dùng cho nước được không?

Có, thiết bị hoạt động rất hiệu quả trong các hệ thống nước sạch, nước kỹ thuật khi các thông số áp suất và nhiệt độ nằm trong giới hạn cho phép.

4. Nên chọn van ba ngã inox 304 hay inox 316?

Inox 304 là lựa chọn tối ưu cho các hệ thống thông thường; trong khi inox 316 được ưu tiên khi hệ thống tiếp xúc với môi trường hóa chất ăn mòn mạnh hoặc nước biển.

5. Van 3 ngã inox 304 có những kiểu kết nối nào?

Các kiểu kết nối phổ biến trên thị trường bao gồm kiểu ren, kiểu nối hàn và kiểu kết nối mặt bích.

Kết Luận

Việc lựa chọn chuẩn xác van 3 ngã inox 304 giúp hệ thống đường ống phân phối lưu chất linh hoạt, hạn chế tối đa tổn thất áp suất và đảm bảo độ bền vững theo thời gian. Đừng bỏ qua các bước kiểm tra thông số quan trọng về kiểu bi van, áp suất và môi chất trước khi đưa ra quyết định đầu tư.
