Three Way Valve Là Gì? Hướng Dẫn Chi Tiết Cách Lựa Chọn Van Ba Ngã Chuẩn Xác

Trong các hệ thống đường ống phức tạp, việc vận hành ba nhánh ống để vừa điều phối vừa thay đổi hướng di chuyển của lưu chất luôn đặt ra bài toán khó cho các kỹ sư. Các dòng van thông thường hai cửa hoàn toàn không thể đáp ứng được yêu cầu phân phối hoặc trộn dòng linh hoạt giữa nhiều hướng cùng một lúc. Sự xuất hiện của van 3 ngã chính là giải pháp tối ưu giúp kiểm soát hoàn hảo dòng chảy giữa 3 cửa kết nối. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý, sự khác biệt giữa dòng chữ T và chữ L cùng tiêu chuẩn lựa chọn thiết bị chuẩn xác nhất.

Van 3 Ngã Giải Quyết Bài Toán Chuyển Hướng Dòng Chảy

Khi hệ thống kỹ thuật đòi hỏi sự kết nối phức tạp giữa ba nhánh đường ống, việc sử dụng các dòng van khóa thông thường sẽ gây chia cắt lưu lượng hoặc làm mất áp suất cục bộ. Nếu không có phương án kiểm soát dòng chảy thông minh, hệ thống dễ gặp tình trạng lệch áp, rò rỉ lưu chất hoặc không thể điều phối theo đúng ý đồ thiết kế ban đầu.

Việc ứng dụng van 3 ngã giúp hệ thống tự động hóa quá trình chuyển hướng, chia dòng hoặc trộn lưu chất một cách mượt mà và an toàn. Việc hiểu rõ bản chất cấu tạo, kiểu đường dẫn (flow pattern) cũng như các tiêu chuẩn kỹ thuật sẽ giúp bạn tránh được những sai lầm tốn kém trong quá trình mua sắm và lắp đặt.

Three Way Valve Là Gì?

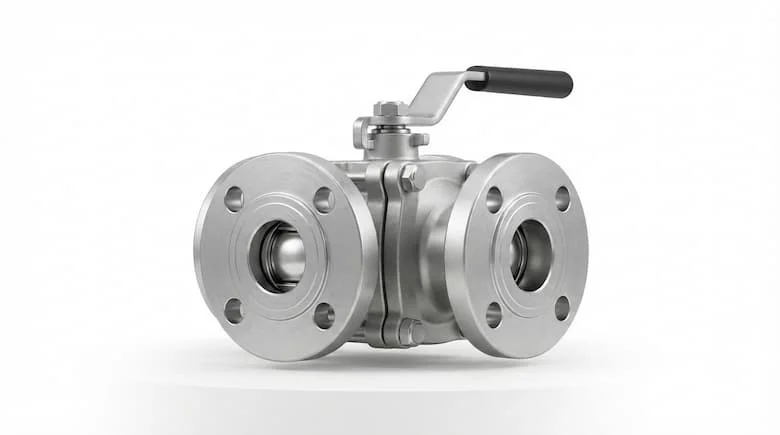

Three way valve hay van ba ngã/van 3 ngã là loại van có ba cửa kết nối, được thiết kế để điều khiển hướng dòng lưu chất giữa các đường ống. Tùy thiết kế đường dẫn bên trong, van có thể thực hiện chức năng chuyển hướng dòng, phân phối dòng hoặc trộn hai dòng thành một dòng.

• Cấu trúc 3 cửa: Gồm các cổng kết nối cho phép lưu chất đi vào hoặc đi ra theo các sơ đồ thiết kế linh hoạt.

• Vai trò từng cửa: Đóng vai trò là cửa cấp chính, cửa xả nhánh hoặc cửa trộn tùy thuộc vào phương thức vận hành của hệ thống.

• Khác biệt so với van 2 ngã: Trong khi van hai ngã chỉ thực hiện nhiệm vụ đóng hoặc mở dòng chảy trên một tuyến ống đơn, van ba ngã cho phép quản lý đồng thời nhiều nhánh giao cắt.

• Phương thức điều khiển: Có thể vận hành thủ công bằng tay gạt hoặc tích hợp các bộ truyền động điện, khí nén tự động hóa cao.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van 3 Ngã

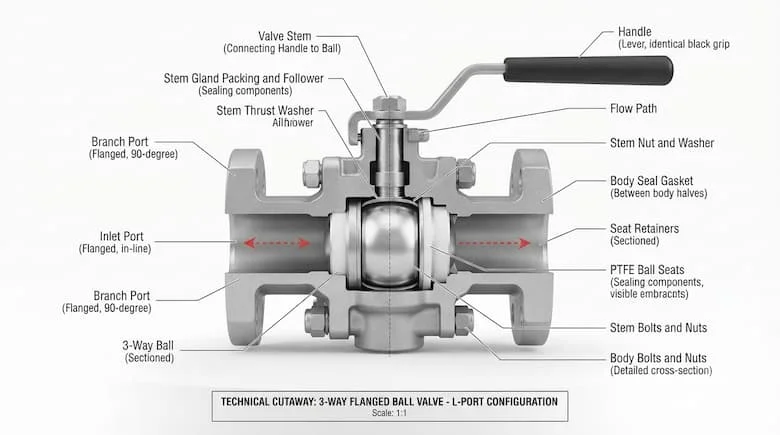

Cấu tạo của thiết bị bao gồm thân van chịu lực, bi van (hoặc đĩa van) khoét lỗ chữ T hoặc chữ L, trục van, hệ thống gioăng làm kín, tay gạt hoặc bộ truyền động cùng ba cửa kết nối cơ khí.

• Trạng thái 1 (A → B): Lưu chất di chuyển thông suốt từ cửa chính sang cửa nhánh thứ nhất.

• Trạng thái 2 (A → C): Bi van xoay chuyển hướng dòng chảy sang cửa nhánh thứ hai.

• Trạng thái 3 (B + C → A): Thực hiện chức năng trộn hai dòng lưu chất từ hai cửa đi chung về một cửa thoát.

• Cơ chế vận hành: Tùy theo thiết kế lõi van, thiết bị có thể chuyển hướng, chia tách, trộn lẫn dòng chảy hoặc đóng hẳn một nhánh trong khi mở nhánh còn lại để tối ưu hóa hiệu suất toàn hệ thống.

Các Loại Van 3 Ngã Phổ Biến

• Van 3 ngã dạng chữ T: Sở hữu đường dẫn bên trong hình chữ T, cho phép kết nối linh hoạt nhiều hướng, cực kỳ phù hợp cho các ứng dụng cần phân phối dòng hoặc trộn lẫn lưu chất.

• Van 3 ngã dạng chữ L: Thiết kế đường dẫn góc vuông hình chữ L, chuyên dùng để chuyển hướng dòng chảy giữa các cửa và lựa chọn một trong hai hướng di chuyển.

• Van ba ngã tay gạt: Vận hành thủ công bằng cơ học, cấu tạo đơn giản, chi phí tối ưu, phù hợp cho các hệ thống nhỏ không yêu cầu tự động hóa khắt khe.

• Van ba ngã điều khiển khí nén hoặc điện: Tự động hóa hoàn toàn, dễ dàng tích hợp vào hệ thống điều khiển trung tâm PLC, đáp ứng tiêu chuẩn vận hành khắt khe của các nhà máy công nghiệp lớn.

Van 3 Ngã Chữ T Và Chữ L Khác Nhau Thế Nào?

Sự khác biệt cốt lõi đến từ hình dạng đường dẫn bên trong bi van. Người mua tuyệt đối không nên chọn mua dựa vào hình dáng vỏ bên ngoài mà phải kiểm tra kỹ sơ đồ dòng chảy (flow pattern) và catalogue của nhà sản xuất để đảm bảo tương thích tuyệt đối.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van 3 Ngã

Nguyên tắc chọn thông số: Trước khi đặt mua, kỹ thuật viên cần xác định tuần tự theo chuỗi: Loại lưu chất - Kích thước DN - Áp suất - Nhiệt độ - Flow pattern - Kiểu kết nối - Phương thức điều khiển.

Vì Sao Phải Chọn Đúng Flow Pattern Của Van 3 Ngã?

Van ba ngã không phải model nào cũng thực hiện chung một chức năng kỹ thuật, bởi cùng là van 3 ngã nhưng cấu trúc đường dẫn bên trong có thể hoàn toàn khác biệt.

Việc chọn sai flow pattern (ví dụ nhầm lẫn giữa chữ T và chữ L) sẽ khiến lưu chất đi sai hướng, làm sụt giảm nghiêm trọng áp lực hệ thống hoặc vô hiệu hóa quá trình điều khiển nhiệt độ. Sai sót này trực tiếp ảnh hưởng đến hiệu suất hoạt động của máy bơm, thiết bị trao đổi nhiệt và toàn bộ dây chuyền tự động hóa phía sau.

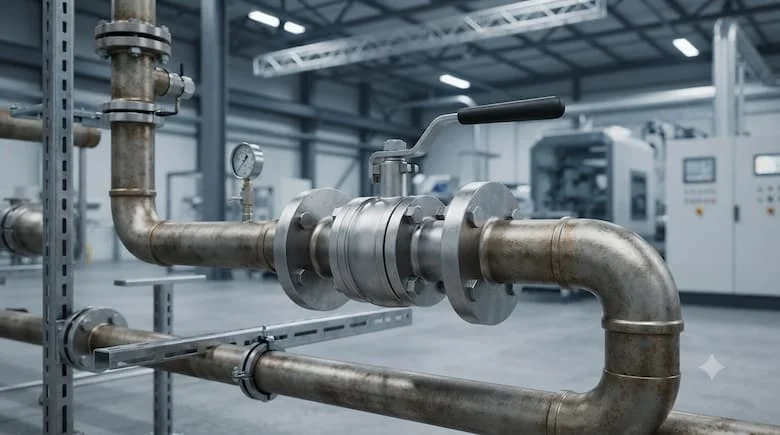

Van 3 Ngã Được Sử Dụng Ở Đâu?

• Hệ thống HVAC: Kiểm soát chính xác lưu lượng nước nóng và nước lạnh trong hệ thống chiller, tháp giải nhiệt và điều hòa trung tâm tòa nhà.

• Hệ thống cấp nước: Thực hiện nhiệm vụ chuyển hướng dòng chảy và phân phối lưu chất đến các nhánh sử dụng khác nhau.

• Ngành công nghiệp chế biến: Ứng dụng rộng rãi trong các nhà máy dầu khí, hóa chất, thực phẩm và các trạm xử lý nước thải công nghiệp.

• Hệ thống tự động hóa: Tích hợp bộ truyền động điện/khí nén kết hợp với tủ điều khiển trung tâm để vận hành từ xa theo kịch bản lập trình sẵn.

Khi Nào Nên Sử Dụng Van 3 Ngã?

Bạn nên cân nhắc ứng dụng thiết bị vào hệ thống khi phát sinh các nhu cầu kỹ thuật cụ thể:

• Cần chuyển hướng dòng lưu chất linh hoạt giữa các tuyến ống khác nhau.

• Cần phân phối một dòng chảy chính thành hai hướng nhánh độc lập.

• Cần trộn lẫn hai dòng lưu chất có nhiệt độ hoặc đặc tính khác nhau thành một dòng chung.

• Cần điều khiển nhiều nhánh đường ống chỉ bằng một thiết bị van duy nhất.

• Yêu cầu tự động hóa toàn bộ quá trình vận hành tuyến ống trong nhà máy.

Trường hợp không nên sử dụng: Hệ thống chỉ cần đóng/mở một đường ống đơn giản, không xác định rõ sơ đồ dòng chảy (flow pattern) hoặc thông số áp suất và nhiệt độ vượt quá giới hạn thiết kế của van.

Những Sai Lầm Thường Gặp Khi Chọn Van 3 Ngã

• Sai lầm 1: Nghĩ mọi van 3 ngã đều giống nhau. Bỏ qua sự khác biệt cơ bản về flow pattern giữa dạng chữ T và chữ L.

• Sai lầm 2: Chỉ chọn theo kích thước DN. Mua đúng đường kính ống nhưng chọn sai cấu hình dòng chảy bên trong khiến van không hoạt động được.

• Sai lầm 3: Không kiểm tra áp suất hệ thống. Dẫn đến tình trạng nứt vỡ thân van hoặc rò rỉ lưu chất khi vận hành ở áp suất cao.

• Sai lầm 4: Chọn sai vật liệu chế tạo. Dùng vật liệu thân và gioăng không tương thích hóa học với lưu chất gây ăn mòn cấp tốc.

• Sai lầm 5: Không xác định đúng kiểu điều khiển. Lắp van tay gạt cho các vị trí cần tự động hóa cao hoặc ngược lại.

Cách Chọn Van 3 Ngã Đúng Nhu Cầu

Để sở hữu thiết bị đạt chuẩn kỹ thuật, kỹ thuật viên cần tuân thủ quy trình lựa chọn 8 bước khoa học:

1. Bước 1: Xác định rõ tính chất lưu chất (nước, khí, dầu, hóa chất...).

2. Bước 2: Xác định chính xác đường kính danh nghĩa DN của hệ thống ống.

3. Bước 3: Lựa chọn flow pattern phù hợp (dạng chữ T hay chữ L).

4. Bước 4: Đối chiếu thông số áp suất và nhiệt độ thực tế với datasheet nhà sản xuất.

5. Bước 5: Chọn vật liệu thân van và gioăng làm kín tương thích môi trường.

6. Bước 6: Lựa chọn kiểu kết nối cơ khí (ren, mặt bích, hàn...).

7. Bước 7: Chọn phương thức điều khiển thủ công (tay gạt) hoặc tự động (điện/khí nén).

8. Bước 8: Kiểm tra kỹ catalogue kỹ thuật và xác nhận model trước khi đặt hàng.

Checklist trước khi mua:

• Xác định chính xác loại lưu chất.

• Xác định đúng kích thước DN.

• Xác định giới hạn áp suất làm việc.

• Xác định giới hạn nhiệt độ hệ thống.

• Chọn đúng vật liệu thân và gioăng.

• Xác định rõ kiểu T hoặc L.

• Kiểm tra kỹ flow pattern bên trong.

• Chọn đúng kiểu kết nối cơ khí.

• Chọn phương thức điều khiển phù hợp.

• Kiểm tra catalogue/datasheet kỹ thuật.

• Xác nhận đúng model và số lượng đặt hàng.

Câu Hỏi Thường Gặp Về Three Way Valve

1. Three way valve là gì?

Đây là dòng van ba ngã tích hợp 3 cửa kết nối, chuyên dùng để thực hiện các chức năng chuyển hướng, phân phối hoặc trộn dòng lưu chất tùy theo thiết kế.

2. Van 3 Ngã chữ T và chữ L khác nhau thế nào?

Sự khác biệt nằm ở thiết kế đường dẫn bên trong bi van. Dạng chữ T phù hợp cho phân phối và trộn dòng, trong khi dạng chữ L chuyên dùng để chuyển hướng dòng chảy.

3. Van 3 Ngã có thể dùng để trộn dòng không?

Có thể, nhưng bạn bắt buộc phải chọn đúng thiết kế van dạng chữ T và sở hữu flow pattern tương thích với yêu cầu trộn dòng của hệ thống.

4. Three way valve có những kiểu điều khiển nào?

Thiết bị có thể vận hành linh hoạt bằng tay gạt thủ công hoặc tích hợp các loại bộ truyền động tự động bằng điện hoặc khí nén.

5. Chọn three way valve cần quan tâm những thông số gì?

Bạn cần kiểm tra kỹ kích thước DN, tính chất lưu chất, áp suất, nhiệt độ, vật liệu, flow pattern, kiểu kết nối và phương thức điều khiển.

Kết Luận

Việc đầu tư và lắp đặt chuẩn xác three way valve đóng vai trò quyết định giúp hệ thống đường ống công nghiệp cũng như hệ thống HVAC vận hành trơn tru, ổn định và an toàn. Việc nắm vững các thông số kỹ thuật cốt lõi cùng cấu hình dòng chảy sẽ giúp bạn tránh khỏi những rủi ro kỹ thuật đáng tiếc.
