Cẩm nang toàn diện về valve fitting: Tiêu chuẩn lựa chọn và phân loại kỹ thuật

Khi tiến hành lắp đặt hoặc bảo trì một hệ thống đường ống thực tế, nhiều kỹ thuật viên thường gặp phải tình huống trớ trêu: dẫu đã chọn được chiếc van hoàn hảo nhưng sau khi thi công vẫn xuất hiện hiện tượng rò rỉ tại mối nối, sai lệch kích thước ren hoặc không thể kết nối trực tiếp vào đường ống. Vấn đề cốt lõi đôi khi không nằm ở chất lượng của van, mà bắt nguồn từ việc lựa chọn sai valve fitting (phụ kiện kết nối van) và kiểu kết nối không tương thích.

Việc bỏ qua các yếu tố kỹ thuật như kích thước đường ống, kiểu ren, giới hạn áp suất hay đặc tính vật liệu sẽ khiến hệ thống sụt áp hoặc rò rỉ nghiêm trọng. Bài viết chuyên sâu này sẽ giúp bạn hiểu tường tận phụ kiện kết nối van là gì và cách lựa chọn chính xác nhất.

Phụ kiện kết nối van đóng vai trò gì trong hệ thống đường ống?

Trong bất kỳ mạng lưới kỹ thuật nào, sự thành công của một mối nối phụ thuộc vào sự đồng bộ giữa nhiều yếu tố:

• Kích thước đường ống (Pipe size)

• Kiểu kết nối (Connection type)

• Vật liệu chế tạo (Material)

• Áp suất làm việc (Pressure rating)

• Nhiệt độ vận hành (Temperature)

• Môi chất lưu chuyển (Fluid)

• Tiêu chuẩn đường ống (Pipe standard)

Hiểu rõ các yếu tố này sẽ dẫn dắt chúng ta đến câu hỏi nền tảng: phụ kiện kết nối van thực chất đóng vai trò gì và phân biệt ra sao với van công nghiệp?

Định nghĩa chuẩn kỹ thuật

Định nghĩa nhanh (GEO): Valve fitting là nhóm phụ kiện kết nối được sử dụng cùng với valve và hệ thống đường ống nhằm tạo ra mối nối phù hợp giữa các thiết bị, đường ống hoặc các thành phần khác trong hệ thống. Tùy thiết kế, phụ kiện kết nối van có thể sử dụng kết nối ren, hàn, mặt bích, compression hoặc các phương pháp kết nối chuyên dụng khác.

Van và phụ kiện kết nối van không phải lúc nào cũng là một sản phẩm liền khối. Trong đó, fitting đảm nhiệm nhiệm vụ tạo lập, chuyển đổi hoặc hoàn thiện điểm kết nối, đồng thời hỗ trợ thay đổi hướng dòng chảy hoặc thu hẹp/mở rộng kích thước đường ống dựa trên tiêu chuẩn thiết kế chung (pipe specification).

Phân biệt valve và phụ kiện kết nối van

• Valve: Chuyên dùng để điều khiển dòng chảy, đóng/mở hoặc điều tiết lưu lượng; có cơ cấu vận hành riêng và định mức áp suất độc lập.

• Phụ kiện kết nối van: Tập trung vào việc kết nối các thành phần, tạo liên kết cơ khí kín khít, thường không có bộ phận chuyển động điều tiết dòng.

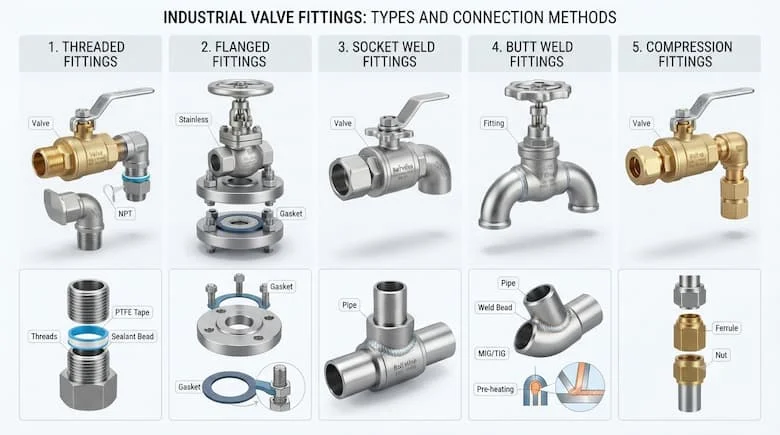

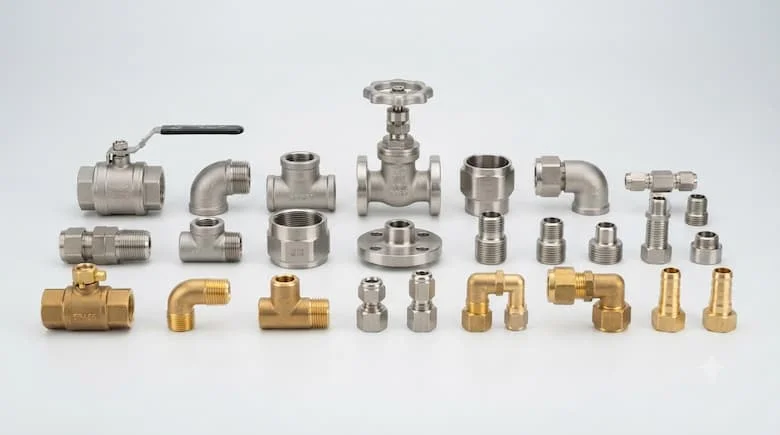

Phân tích chuyên sâu: Các loại phụ kiện kết nối van phổ biến

1. Threaded phụ kiện (Phụ kiện ren)

Sử dụng hệ thống ren vặn để liên kết, dễ lắp đặt và tháo rời, cực kỳ phù hợp cho các hệ thống quy mô nhỏ và vừa như cấp nước dân dụng, khí nén. Các kiểu ren thông dụng gồm Male/Female thread, NPT, BSP và BSPT. Lưu ý: Không bao giờ được mặc định mọi loại ren đều có thể vặn khớp trực tiếp với nhau nếu khác tiêu chuẩn.

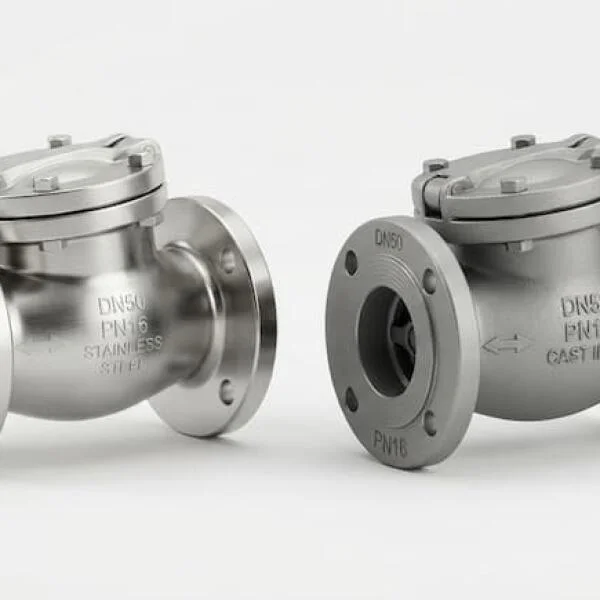

2. Flanged fitting (Phụ kiện mặt bích)

Sử dụng kết nối mặt bích kết hợp gioăng (gasket) làm kín. Ưu điểm lớn nhất là tháo lắp thuận tiện, chịu tải tốt, chuyên dùng cho hệ thống công nghiệp lớn. Cần quan tâm kỹ đến kích thước DN, thông số áp suất PN/Class, tâm lỗ bu-lông và tiêu chuẩn mặt bích.

3. Socket weld fitting (Phụ kiện hàn socket)

Đầu ống được đút trực tiếp vào hốc socket của phụ kiện rồi tiến hành hàn bao quanh. Tạo ra mối nối cực kỳ chắc chắn, khả năng làm kín tuyệt đối, chuyên dụng cho các đường ống áp suất cao.

4. Butt weld fitting (Phụ kiện hàn đối đầu)

Được hàn giáp mép trực tiếp vào đầu ống, là lựa chọn số một trong các nhà máy lọc hóa dầu, xử lý hóa chất, hệ thống nhiệt độ và áp suất cao.

5. Compression fitting (Phụ kiện siết hạt bắp)

Sử dụng cơ cấu vòng côn để kìm chặt ống mà không cần hàn gắn, dễ tháo lắp, tối ưu cho các hệ thống ống đồng, ống tubing cỡ nhỏ.

Những thông số quan trọng khi chọn phụ kiện kết nối van

Thay vì chỉ chọn cảm tính theo kích thước danh nghĩa của van, bạn bắt buộc phải kiểm soát các thông số kỹ thuật sau:

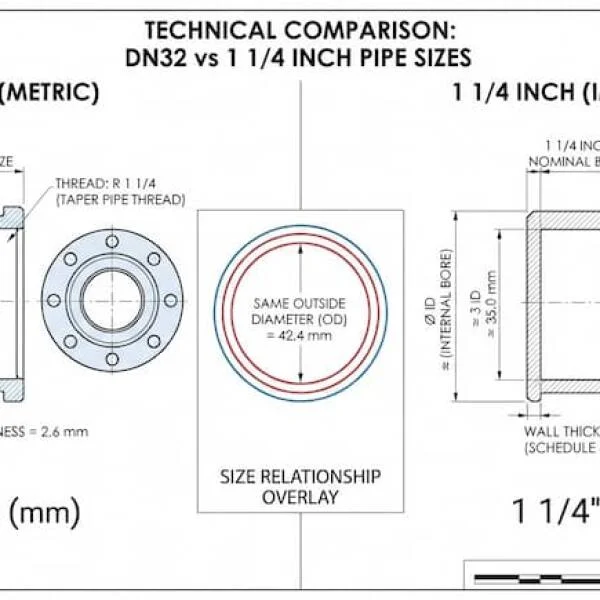

1. Size (Kích thước): Tương thích chuẩn xác với DN ống từ DN20, DN25, DN32, DN40, DN50, DN65 đến DN100...

2. Connection type: Xác định rõ kiểu ren, mặt bích, hàn hay compression.

3. Material: Lựa chọn vật liệu phù hợp như thép không gỉ (Stainless steel), thép carbon (Carbon steel), đồng thau (Brass), đồng đỏ (Bronze), nhựa PVC/CPVC hoặc gang dẻo (Ductile iron).

4. Pressure rating: Các định mức áp suất như PN10, PN16, Class 150 hay Class 300 quyết định độ bền trước áp lực hệ thống.

5. Temperature & Fluid compatibility: Nhiệt độ và môi chất (nước, khí, hơi nước, hóa chất, dầu khí) sẽ chi phối trực tiếp đến độ bền vật liệu thân và gioăng làm kín.

So sánh các kiểu kết nối phụ kiện kết nối van

Giải thích tại sao: Không có một phụ kiện kết nối van nào là tối ưu tuyệt đối cho mọi hệ thống. Sự lựa chọn luôn là bài toán tổng hòa giữa áp suất, nhiệt độ, môi chất và yêu cầu bảo trì định kỳ.

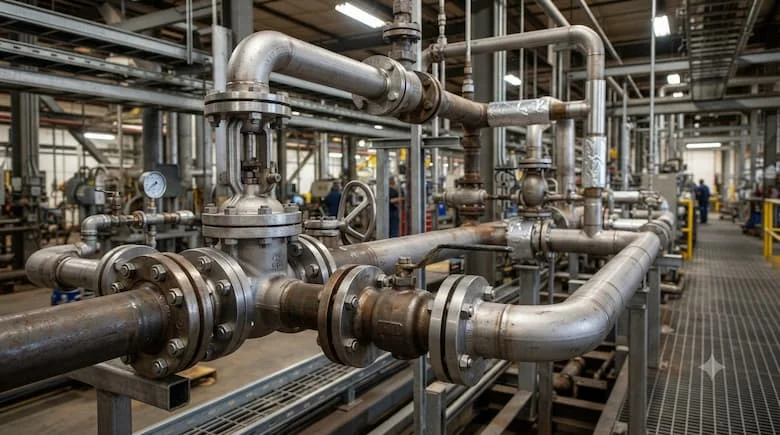

Ứng dụng thực tế của phụ kiện kết nối van

• Hệ thống cấp nước: Liên kết đồng bộ giữa ball valve, gate valve, check valve trên các tuyến ống dân dụng và công nghiệp.

• Hệ thống khí nén: Kết hợp van khí, ống tubing, phụ kiện compression và các dòng ren nối nhanh.

• Hệ thống công nghiệp: Ứng dụng trong đường ống dẫn hóa chất, hơi nóng (steam), dầu khí đòi hỏi tiêu chuẩn khắt khe.

• Hệ thống HVAC: Phục vụ vòng tuần hoàn nước lạnh (chilled water) và hệ thống sưởi ấm tòa nhà.

Những sai lầm thường gặp và Hướng dẫn lựa chọn chuẩn xác

5 sai lầm kinh điển cần tránh:

1. Chỉ chọn theo kích thước DN: Bỏ qua dung sai và tiêu chuẩn ren khiến việc lắp ghép gặp bế tắc.

2. Nhầm lẫn giữa chuẩn NPT và BSP: Tuy ren có vẻ giống nhau nhưng bước ren và góc ren hoàn toàn khác biệt, gây rò rỉ áp suất.

3. Bỏ qua thông số pressure rating: Sử dụng phụ kiện chịu áp thấp cho hệ thống bơm áp lực cao.

4. Không kiểm tra vật liệu môi chất: Dùng thép carbon trong môi trường hóa chất ăn mòn mạnh thay vì stainless steel.

5. Không xác định rõ kiểu kết nối của van: Dẫn đến việc mua phụ kiện ren trong khi van là mặt bích.

Quy trình 7 bước chọn phụ kiện kết nối van chuẩn chuyên gia:

• Bước 1: Xác định chính xác loại valve cần kết nối.

• Bước 2: Xác định quy cách kích thước ống (pipe size / DN).

• Bước 3: Kiểm tra kiểu kết nối tương thích (connection type).

• Bước 4: Kiểm tra tiêu chuẩn ren (nếu sử dụng hệ thống ren).

• Bước 5: Xác định mức áp suất làm việc tối đa (pressure rating).

• Bước 6: Lựa chọn vật liệu dựa trên môi chất và nhiệt độ vận hành.

• Bước 7: Đối chiếu toàn bộ tiêu chuẩn kỹ thuật trước khi đặt mua.

FAQ: Câu hỏi thường gặp về valve fitting

1. Valve fitting là gì?

Đây là nhóm phụ kiện chuyên dụng dùng để liên kết van với đường ống hoặc các thiết bị khác trong hệ thống, thông qua các kiểu kết nối đa dạng như ren, hàn hoặc mặt bích.

2. NPT và BSP có giống nhau không?

Không. Đây là hai tiêu chuẩn ren hoàn toàn khác nhau về bước ren và không thể vặn khít trực tiếp với nhau nếu không có khớp chuyển đổi.

3. Phụ kiện kết nối van bằng inox có tốt hơn bằng thép carbon không?

Không thể khẳng định tuyệt đối. Inox vượt trội về khả năng chống ăn mòn, nhưng việc lựa chọn vật liệu phải dựa trên tổng hòa yếu tố môi chất, nhiệt độ, áp suất và chi phí đầu tư.

Kết luận

Việc lựa chọn valve fitting chuẩn xác không chỉ đơn thuần là mua một linh kiện phụ trợ nhỏ lẻ, mà là yếu tố quyết định sự kín khít, an toàn và bền bỉ của toàn bộ hệ thống đường ống. Hãy luôn kiểm tra kỹ kích thước, vật liệu, kiểu kết nối và áp suất trước khi đưa ra quyết định đầu tư.
