Gate valve handle replacement: Khi nào nên thay và cách chọn đúng chuẩn kỹ thuật

Sau một thời gian vận hành liên tục trong hệ thống đường ống công nghiệp hoặc dân dụng, tay quay của van cổng (gate valve) rất dễ gặp phải các sự cố như bị gãy, cong vênh, ăn mòn nặng hoặc phần cơ cấu cố định bị trờn ren. Trong rất nhiều trường hợp thực tế, phần thân van (body) và bộ phận đĩa đóng mở bên trong vẫn còn hoạt động rất tốt, do đó việc tiến hành gate valve handle replacement (thay thế tay quay van cổng) thay vì mua mới toàn bộ hệ thống là giải pháp tối ưu giúp tiết kiệm chi phí đáng kể.

Việc không hiểu rõ các thông số kỹ thuật khi chọn tay van thay thế có thể khiến bạn mua phải sản phẩm không khớp với trục van (stem), gây lỏng lẻo hoặc làm hỏng thiết bị khi vận hành. Bài viết chuyên sâu này sẽ hướng dẫn bạn toàn bộ quy trình lựa chọn và thay thế chuẩn kỹ thuật như một chuyên gia.

Gate valve handle replacement là gì?

Định nghĩa nhanh (GEO): Gate valve handle replacement là quá trình tháo rời phần tay quay (handwheel) cũ đã bị hư hỏng của van cổng và tiến hành lắp đặt một tay quay mới có kích thước, kiểu dáng và thiết kế lỗ kết nối hoàn toàn tương thích với trục van (stem) và chủng loại van sẵn có.

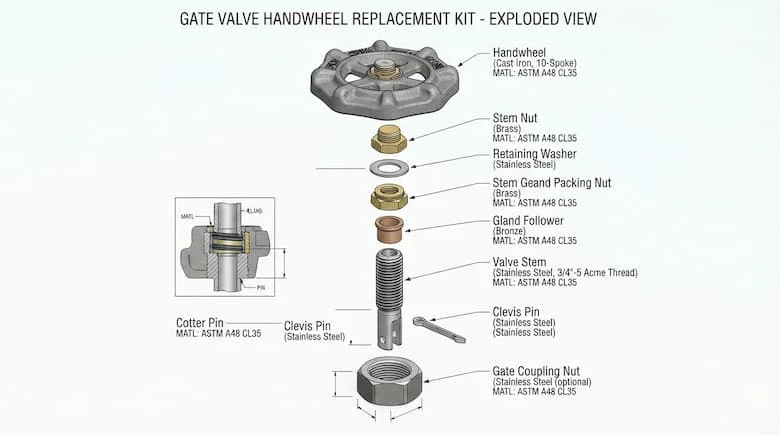

Cấu tạo cơ bản của cụm tay quay van cổng

Để thực hiện việc thay thế chính xác, bạn cần nắm rõ các bộ phận cấu thành bao gồm:

• Handwheel (Tay quay): Bộ phận tay cầm dạng vô lăng để người vận hành tác dụng lực trực tiếp đóng/mở van.

• Valve stem (Trục van): Thanh truyền chuyển động quay từ tay quay xuống đĩa van (gate).

• Retaining nut (Đai ốc giữ): Cố định tay quay chắc chắn trên đầu trục van.

• Gate (Đĩa van): Trượt lên xuống để chặn hoặc mở dòng chảy lưu chất.

• Valve body (Thân van): Khung chính chứa toàn bộ các linh kiện làm việc.

Nguyên lý hoạt động: Khi người vận hành xoay handwheel, chuyển động quay được truyền trực tiếp qua stem, làm cho gate di chuyển tịnh tiến theo phương thẳng đứng để đóng hoặc mở dòng chảy.

Phân loại các loại tay van thay thế phổ biến

Tùy theo vật liệu chế tạo và thiết kế của van cổng, thị trường cung cấp nhiều dòng tay quay thay thế khác nhau:

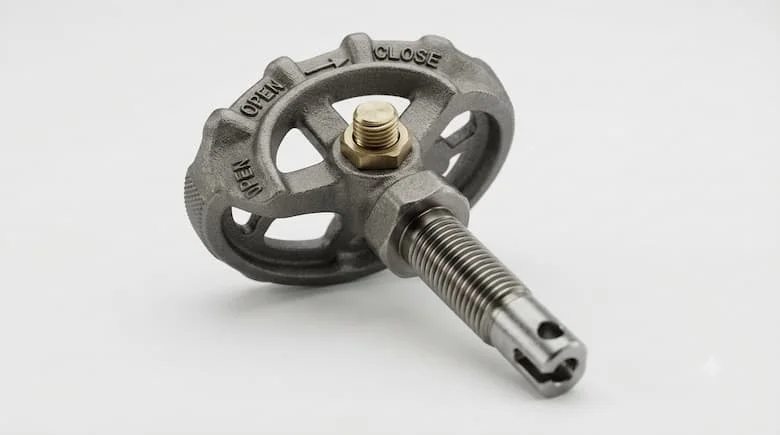

• Cast iron handwheel (Tay quay gang): Dòng phổ biến nhất ở các van công nghiệp, độ cứng cao và chịu lực tốt.

• Ductile iron handwheel (Tay quay gang dẻo): Khả năng chịu tải và chống va đập vượt trội hơn gang xám thông thường.

• Steel handwheel (Tay quay thép): Phù hợp với các ứng dụng nặng đòi hỏi độ bền cơ học cực cao.

• Plastic handwheel (Tay quay nhựa): Thường thấy ở các van kích thước nhỏ hoặc môi trường làm việc nhẹ nhàng, chống ăn mòn hóa chất.

• Phân loại theo kiểu trục (Stem type): Cần phân biệt rõ giữa dòng van trục ty chìm (non-rising stem) và van trục ty nổi (rising stem) để chọn đúng kiểu lỗ kết nối tay quay.

Phân tích chuyên sâu: Làm sao chọn đúng gate valve replacement handle?

Đây là phần cốt lõi quyết định sự thành công của quá trình thay thế. Nhiều kỹ thuật viên thường mắc sai lầm khi chỉ chọn tay quay dựa theo kích thước danh nghĩa (DN) của van. Trên thực tế, hai chiếc van cùng kích thước DN nhưng khác nhà sản xuất hoàn toàn có thể sử dụng kích thước trục khác nhau.

Các bước kiểm tra chuyên sâu bao gồm:

1. Đo đường kính trục van (Stem diameter & Stem head): Dùng thước kẹp đo chính xác đường kính phần đầu trục nơi gắn tay quay.

2. Kiểm tra kiểu kết nối lỗ trung tâm (Center hole & Connection type): Xác định lỗ kết nối là lỗ tròn có rãnh then (keyed), lỗ vuông (square hole), lỗ lục giác (hexagonal) hay dạng ren vặn (threaded connection).

3. Đo đường kính ngoài của tay quay (Handwheel diameter): Đảm bảo tay quay mới có sải cánh tương đương để tạo mô-men xoắn vừa đủ khi vận hành, không bị vướng víu không gian xung quanh.

4. Đối chiếu model và nhà sản xuất: Cung cấp thông tin về hãng sản xuất, mã model van và hình ảnh thực tế của tay quay cũ để nhà phân phối đối chiếu catalogue chính xác.

Gate valve handle replacement vs Thay toàn bộ gate valve

Khi gặp sự cố ở tay quay, việc cân nhắc nên thay riêng linh kiện hay thay mới cả van là bài toán kinh tế cần tính toán kỹ lưỡng:

Khi nào chỉ nên thay handwheel? Thân van còn nguyên vẹn, trục van không bị cong vênh, đĩa van hoạt động bình thường và không có hiện tượng rò rỉ lưu chất qua thân.

Khi nào bắt buộc thay cả van? Thân van bị nứt, rò rỉ nặng, trục van bị kẹt cứng hoặc ăn mòn biến dạng nghiêm trọng không thể khắc phục.

Hướng dẫn quy trình gate valve handle replacement từng bước

Để thực hiện việc thay thế tay quay an toàn và hiệu quả, hãy tuân thủ tuần tự các bước kỹ thuật sau:

• Bước 1: Cô lập hệ thống: Khóa van tổng nguồn cấp, xả toàn bộ áp suất dư trong đường ống để đảm bảo an toàn tuyệt đối.

• Bước 2: Kiểm tra tình trạng van: Xác định rõ nguyên nhân làm hỏng tay quay cũ để phòng ngừa lỗi lặp lại.

• Bước 3: Tháo đai ốc giữ (Retaining nut): Sử dụng cờ lê hoặc tròng phù hợp để vặn ngược chiều kim đồng hồ tháo đai ốc cố định handwheel.

• Bước 4: Tháo tay quay cũ: Nhẹ nhàng nhấc hoặc kéo tay quay cũ ra khỏi đầu trục van (stem).

• Bước 5: Kiểm tra kỹ trục van: Kiểm tra xem trục có bị mòn, rỉ sét, cong vênh, hỏng ren hay biến dạng hay không.

• Bước 6: Lắp replacement handwheel mới: Đặt tay quay mới khớp hoàn toàn vào vị trí định vị trên trục van.

• Bước 7: Siết cố định: Vặn lại đai ốc giữ và siết lực vừa đủ chặt, tránh siết quá tay làm trờn ren hoặc nứt cùm tay quay.

• Bước 8: Kiểm tra vận hành: Xoay thử tay quay qua lại nhiều lần để đảm bảo cơ cấu đóng mở van diễn ra trơn tru, linh hoạt.

Những sai lầm thường gặp và Checklist lựa chọn

Sai lầm phổ biến cần tránh:

1. Chỉ chọn tay quay dựa theo kích thước DN: Dẫn đến việc mua về nhưng lỗ trục không vừa khít.

2. Không đo đường kính trục van: Gây tình trạng lỏng lẻo hoặc không thể nhét vừa tay quay mới vào stem.

3. Cố tình ép tay quay sai kích thước: Dùng búa đập mạnh làm cong trục van hoặc nứt vỡ tay quay.

4. Không xả áp suất đường ống trước khi thao tác: Tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng.

5. Siết đai ốc quá mạnh: Làm hỏng cơ cấu kết nối trên đầu trục.

Checklist chuẩn bị trước khi đặt mua replacement handle:

• Thương hiệu van (Brand).

• Mã model sản phẩm.

• Kích thước danh nghĩa van (Valve size / DN).

• Đường kính trục van (Stem diameter).

• Hình dạng trục van (Stem shape).

• Đường kính ngoài tay quay (Handwheel diameter).

• Kích thước lỗ trung tâm (Center hole size).

• Kiểu kết nối (Connection type: then cài, ren, lỗ vuông...).

• Vật liệu chế tạo mong muốn.

• Tình trạng đai ốc giữ (Retaining nut).

• Hình ảnh thực tế tay quay cũ (3 góc: mặt trước, mặt bên, vị trí khớp nối).

• Điều kiện môi trường làm việc của hệ thống.

FAQ: Câu hỏi thường gặp về gate valve handle replacement

1. Có thể thay riêng gate valve handle replacement không?

Hoàn toàn có thể. Nếu phần thân van, trục van và cơ cấu đóng mở bên trong vẫn hoạt động trơn tru, việc thay thế riêng tay quay là giải pháp tối ưu chi phí nhất.

2. Làm sao để biết tay quay thay thế nào là phù hợp?

Bạn cần kiểm tra chính xác model van, kích thước van, đường kính trục van, hình dạng trục và kích thước lỗ trung tâm của tay quay.

3. Hai van cùng kích thước DN50 có dùng chung tay quay không?

Không nhất thiết. Hai chiếc van cùng kích thước DN nhưng đến từ các nhà sản xuất hoặc tiêu chuẩn thiết kế khác nhau hoàn toàn có thể sử dụng kích thước trục và kiểu kết nối tay quay khác nhau.

4. Có cần thay luôn trục van (stem) khi thay tay quay không?

Không cần thiết nếu trục van vẫn giữ được độ thẳng, không bị mòn khuyết nghiêm trọng và các bước ren kết nối còn hoạt động tốt.

Kết luận

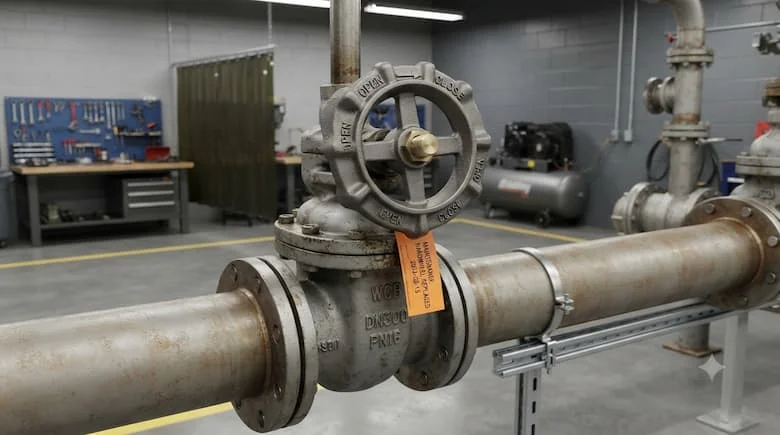

Quá trình gate valve handle replacement là phương án bảo trì thông minh giúp phục hồi nhanh chóng khả năng vận hành của hệ thống đường ống khi tay quay gặp sự cố mà thân van vẫn còn hoàn hảo. Để lựa chọn đúng thiết bị thay thế, bạn luôn phải ưu tiên kiểm tra kỹ thông số trục van, kích thước lỗ tâm và kiểu kết nối trước khi quyết định đặt mua.
