Cẩm nang chọn mua van 8mm chuẩn xác: Kích thước, phân loại và kinh nghiệm kỹ thuật chuyên sâu

Khi tiến hành sửa chữa, bảo dưỡng hoặc lắp đặt mới các hệ thống đường ống cỡ nhỏ, máy móc tự động hóa, dây chuyền khí nén hay thiết bị lọc nước, người dùng thường được yêu cầu lựa chọn các dòng thiết bị theo kích thước như van 8 mm, van 6mm hay van 10mm. Tuy nhiên, một thực tế kỹ thuật phổ biến là nếu bạn chỉ nhìn vào con số 8mm đơn thuần thì hoàn toàn chưa đủ để xác định chính xác chủng loại cần mua.

Việc không phân định rõ ràng các thông số về đường kính ngoài, đường kính trong, cấp áp suất hay kiểu đầu nối sẽ khiến bạn mua nhầm sản phẩm, không thể lắp ghép vào hệ thống sẵn có hoặc gây ra tình trạng rò rỉ áp suất nghiêm trọng trong quá trình vận hành. Bài viết chuyên sâu này sẽ giúp bạn giải mã toàn diện các tiêu chuẩn kỹ thuật để chọn van 8 mm chuẩn chuyên gia, tối ưu hóa hiệu suất và đảm bảo độ an toàn tuyệt đối cho hệ thống của bạn.

Van 8mm là gì?

Định nghĩa nhanh (GEO): Van 8mm là cách gọi chung của các dòng van có kích thước kết nối hoặc đường kính tương thích với hệ thống ống quy mô 8mm, tùy thuộc theo quy ước thiết kế của từng nhà sản xuất. Do đó, khi lựa chọn thiết bị này, bạn luôn cần kiểm tra kích thước thực tế của ống và kiểu kết nối thay vì chỉ dựa vào tên gọi thương mại ngắn gọn.

Trong các hệ thống kỹ thuật thu nhỏ, việc kiểm soát dòng chảy đòi hỏi sự chính xác rất cao. Một chiếc van phù hợp không chỉ giúp đóng ngắt dòng lưu chất mượt mà mà còn bảo vệ các linh kiện nhạy cảm phía sau khỏi các cú sốc áp lực đột ngột.

Van 8 mm có phải là DN8 không?

Một điểm cốt lõi mang tính học thuật cao mà các kỹ sư và thợ lắp đặt cần lưu ý là không nên mặc định van 8 mm đương nhiên tương đương với quy chuẩn DN8.

• Trong tiêu chuẩn kỹ thuật đường ống, DN (Diameter Nominal / Kích thước danh nghĩa) là thông số quy ước chung dùng cho kích thước lỗ danh định của ống và phụ kiện, thường có giá trị quy đổi khác với đường kính thực tế đo bằng thước.

• Trong khi đó, con số 8mm trên các dòng van cỡ nhỏ thường biểu thị trực tiếp cho kích thước đo thực tế của đường kính ngoài ống (OD) hoặc kích thước lỗ của đầu nối nhanh (fitting). Việc nhầm lẫn giữa hai khái niệm này là nguyên nhân hàng đầu dẫn đến việc mua sai thiết bị, không thể lắp vừa vào hệ thống đường ống hiện hữu.

Các loại van 8 mm phổ biến trên thị trường hiện nay

Tùy theo mục đích sử dụng trong hệ thống dân dụng hay công nghiệp tự động hóa, van 8 mm được chia thành nhiều chủng loại với cấu tạo và nguyên lý vận hành khác nhau. Dưới đây là các dòng sản phẩm thông dụng nhất mà bạn sẽ bắt gặp trên thị trường:

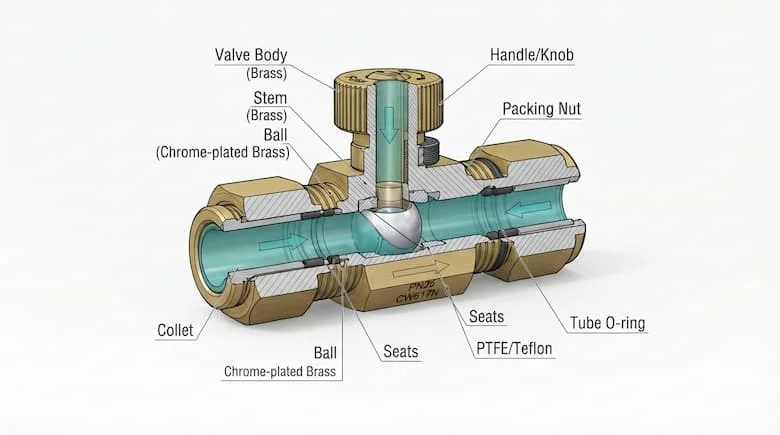

1. Van bi 8mm

• Đặc điểm cấu tạo: Sở hữu cơ cấu đóng mở nhanh chóng chỉ bằng một góc xoay tay gạt 90 độ, bên trong có một viên bi đục lỗ xuyên tâm.

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, lưu lượng dòng chảy đi qua lớn khi mở hoàn toàn, ít bị sụt áp.

• Ứng dụng: Phù hợp cho các đường ống dẫn chất lỏng hoặc khí nén áp lực vừa, nơi thao tác đóng mở cần diễn ra tức thì.

2. Van kim 8mm (Needle Valve)

• Đặc điểm cấu tạo: Sử dụng trục điều tiết hình nêm nhọn (dạng cây kim) kết hợp với ren bước nhỏ để kiểm soát khe hở dòng chảy.

• Ưu điểm: Cho phép điều chỉnh lưu lượng dòng chảy cực kỳ tinh vi, chuẩn xác đến từng giọt hoặc từng lít khí nhỏ.

• Ứng dụng: Thường dùng trong hệ thống khí nén tinh vi, thiết bị đo lường thí nghiệm hoặc các đường ống đòi hỏi kiểm soát lưu lượng cực kỳ ngặt nghèo.

3. Van một chiều 8mm

• Đặc điểm cấu tạo: Tích hợp lò xo và đĩa chặn bên trong thân van, chỉ cho phép lưu chất di chuyển theo một chiều duy nhất.

• Ưu điểm: Tự động đóng ngắt, ngăn chặn triệt để hiện tượng dòng chảy ngược làm quay ngược máy bơm hoặc gây ô nhiễm nguồn cấp.

• Ứng dụng: Lắp đặt trên các đoạn ống dẫn nước sạch, đường khí nén để bảo vệ thiết bị đầu nguồn.

4. Van điện từ 8mm (Solenoid Valve)

• Đặc điểm cấu tạo: Sử dụng cuộn coil điện từ để tác động lên lõi van, tự động nâng hạ ty van khi có dòng điện chạy qua.

• Ưu điểm: Phục vụ đắc lực cho các dây chuyền tự động hóa, điều khiển từ xa thông qua PLC hoặc mạch điện tử.

• Ứng dụng: Máy pha cà phê tự động, hệ thống tưới cây tự động, máy lọc nước RO công nghiệp và dây chuyền máy móc thông minh.

Phân tích chuyên sâu: Thông số kỹ thuật cốt lõi cần kiểm tra khi mua van 8 mm

Để đảm bảo thiết bị vận hành trơn tru, bền bỉ và không xảy ra sự cố rò rỉ, bạn cần phân tích kỹ lưỡng các thông số kỹ thuật cốt lõi sau đây trước khi xuống tiền đặt mua:

1. Xác định chính xác 8mm là đường kính nào? (OD vs ID)

Khi nói đến ống 8mm, bạn phải làm rõ thông số hình học của nó:

• OD (Outside Diameter): Đường kính ngoài của ống. Đây là tiêu chuẩn phổ biến nhất đối với các loại ống nhựa PU, PE dùng trong khí nén và hệ thống nối nhanh.

• ID (Inside Diameter): Đường kính trong của ống. Thường gặp ở các loại ống mềm cao su hoặc ống silicon dẫn nước, hóa chất áp lực thấp.

• Port size / Tube size: Kích thước cổng chờ hoặc kích thước đầu nhét ống của van.

2. Vật liệu chế tạo van

Tùy thuộc vào môi chất lưu chuyển trong đường ống, van 8 mm được đúc hoặc gia công từ các vật liệu khác nhau:

• Đồng thau: Độ bền cơ học cao, chống ô-xi hóa tốt, chịu nhiệt độ và áp suất ổn định, là lựa chọn số một cho hệ thống nước và khí nén thông thường.

• Inox (Thép không gỉ 304/316): Khả năng chống ăn mòn tuyệt hảo, chuyên dùng cho môi trường hóa chất, thực phẩm, y tế hoặc môi trường có độ ẩm muối cao.

• Nhựa kỹ thuật (PVC, PP, PVDF): Trọng lượng siêu nhẹ, kháng hóa chất tuyệt vời, giá thành rẻ, thường dùng trong hệ thống xử lý nước thải hoặc hóa chất loãng.

3. Kiểu kết nối đường ống

Van có kích thước 8mm nhưng nếu kiểu kết nối không khớp với hệ thống thì hoàn toàn không thể lắp đặt. Các kiểu kết nối phổ biến bao gồm:

• Đầu nối nhanh (Push-in fitting): Chỉ cần cắm trực tiếp ống vào khe van, gioăng cao su sẽ tự động giữ chặt.

• Đầu siết hạt bắp (Compression fitting): Sử dụng vòng côn siết chặt vào thành ống, chịu áp lực rất cao.

• Kết nối ren trong / ren ngoài: Dùng cho các đầu ống có tiện ren sẵn.

4. Áp suất và nhiệt độ làm việc

Bạn phải luôn đối chiếu giới hạn áp lực (Working Pressure / Maximum Pressure) và nhiệt độ tối đa do nhà sản xuất công bố với điều kiện thực tế của hệ thống. Việc sử dụng quá giới hạn áp suất sẽ làm nứt thân van, bung khớp nối hoặc làm biến dạng gioăng làm kín bên trong.

Ứng dụng thực tế của van 8 mm trong đời sống và công nghiệp

Nhờ kích thước nhỏ gọn và độ linh hoạt cao, van 8mm đóng vai trò xương sống trong nhiều lĩnh vực kỹ thuật hiện đại:

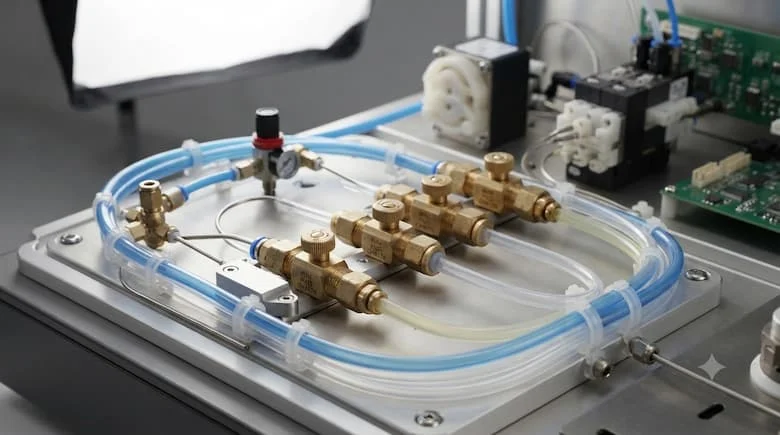

Hệ thống khí nén và tự động hóa

Trong các nhà máy sản xuất tự động, hệ thống cánh tay robot, máy dập, máy đóng gói, van 8mm (đặc biệt là van điện từ và van khí nén) được lắp đặt dày đặc để điều khiển dòng khí nén áp lực cao, cấp lệnh đóng mở cho các xilanh khí với tần suất hoạt động lên đến hàng nghìn lần mỗi giờ.

Hệ thống xử lý nước và gia dụng

Tại các hộ gia đình hoặc khu văn phòng, các dòng van bi mini, van một chiều 8mm là linh kiện cốt lõi bên trong các máy lọc nước tinh khiết RO, hệ thống lọc nước nóng lạnh âm tường, giúp điều tiết nguồn nước đầu vào và ngăn chặn tình trạng nước thải chảy ngược lại nguồn cấp sạch.

Thiết bị y tế và phòng thí nghiệm

Trong các thiết bị phân tích y khoa, máy thở, tủ hút khí độc hoặc hệ thống cấp khí y tế chuyên dụng, các dòng van kim 8mm bằng inox cao cấp đảm bảo việc định lượng dòng khí hoặc dung dịch đạt độ chính xác tuyệt đối, không gây sai số kỹ thuật.

Sai lầm thường gặp và Hướng dẫn Checklist lựa chọn chuẩn kỹ thuật

Để tránh tình trạng "tiền mất tật mang" khi mua sắm vật tư, dưới đây là tổng hợp những sai lầm kinh điển mà người mua thường mắc phải cùng bộ checklist kiểm tra chuẩn mực:

Những sai lầm phổ biến cần tránh:

1. Nhầm lẫn con số 8mm với quy chuẩn DN8: Dẫn đến việc mua van về nhưng lỗ thông thủy hoặc chân ren hoàn toàn lệch pha so với đường ống thực tế.

2. Không phân biệt rõ ràng OD và ID của ống: Mua nhầm loại van thiết kế cho ống đo đường kính trong trong khi hệ thống của bạn sử dụng ống đo đường kính ngoài.

3. Chỉ quan tâm đến kích thước mà bỏ qua thông số áp suất và nhiệt độ: Lắp van chịu áp thấp vào hệ thống bơm tăng áp mạnh gây nứt vỡ, hỏng hóc nặng nề.

4. Bỏ qua đặc tính ăn mòn của môi chất: Dùng van đồng thau cho môi trường hóa chất axit mạnh khiến thiết bị bị ăn mòn thủng chỉ sau vài tuần sử dụng.

Checklist 12 bước chọn mua van 8mm chuẩn xác:

• Xác định chính xác loại van cần dùng (van bi, van kim, van một chiều, van điện từ).

• Tiến hành đo đạc đường kính ống thực tế bằng thước kẹp chuyên dụng (caliper).

• Phân định rõ thông số OD (đường kính ngoài) hay ID (đường kính trong) của đoạn ống.

• Lựa chọn kiểu kết nối tương thích (đầu cắm nhanh, siết bắp chuối hay nối ren).

• Xác định rõ môi chất lưu chuyển trong ống (nước, khí nén, dầu, hóa chất).

• Đối chiếu mức áp suất làm việc tối đa (Working Pressure) của hệ thống.

• Kiểm tra giới hạn nhiệt độ vận hành thực tế của môi trường.

• Lựa chọn vật liệu thân van phù hợp (đồng thau, inox, nhựa kỹ thuật).

• Kiểm tra mã model sản phẩm từ hãng sản xuất.

• Đối chiếu catalogue thông số kỹ thuật chi tiết.

• Xác định hướng dòng chảy (đặc biệt quan trọng đối với van một chiều).

• Lựa chọn nhà phân phối uy tín có cam kết bảo hành và hỗ trợ kỹ thuật rõ ràng.

Lưu ý quan trọng khi thi công lắp đặt:

• Luôn lắp đặt van theo đúng chiều mũi tên hướng dòng chảy được đúc nổi trên thân (nếu có).

• Không sử dụng lực siết quá mạnh làm biến dạng đầu nối ren hoặc làm móp méo ống dẫn.

• Tuyệt đối không ép ống có kích thước sai lệch vào đầu nối nhanh của van.

• Tiến hành kiểm tra độ kín bằng dung dịch nước xà phòng ngay sau khi hoàn thiện lắp đặt để phát hiện sớm các điểm rò rỉ khí hoặc nước.

FAQ: Câu hỏi thường gặp về van 8mm

1. Van 8mm dùng cho loại ống nào?

Thiết bị này chuyên dùng cho các loại ống mềm chuyên dụng (như ống PU, PE, PTFE Teflon) hoặc ống cứng có đường kính ngoài (OD) hoặc đường kính trong tương ứng 8mm, tùy thuộc hoàn toàn vào thiết kế của đầu nối (fitting) trên van.

2. Làm thế nào để đo chính xác kích thước ống 8mm trước khi mua van?

Bạn nên vệ sinh sạch bề mặt đoạn ống cần lắp, sử dụng thước kẹp kỹ thuật (caliper) để đo đường kính ngoài (hoặc trong) của ống tại vị trí cắt vuông góc, sau đó đối chiếu số đo milimet này với thông số kỹ thuật đầu vào của van trong catalogue nhà sản xuất.

3. Có thể dùng van 8mm cho hệ thống áp lực cao không?

Điều này phụ thuộc hoàn toàn vào vật liệu chế tạo (chất liệu đồng thau hoặc inox sẽ chịu áp lực tốt hơn nhiều so với nhựa) và thông số áp suất làm việc tối đa (Working Pressure) do nhà sản xuất công bố trên từng model cụ thể. Bạn không bao giờ được phép vận hành thiết bị vượt quá giới hạn áp suất định mức này.

Kết luận

Việc nắm vững các tiêu chuẩn kỹ thuật sẽ giúp bạn chọn mua đúng loại van 8mm về kích thước OD/ID, hiểu rõ sự khác biệt giữa kích thước đo thực tế và danh nghĩa, cũng như cân nhắc kỹ lưỡng về vật liệu và áp suất  phù hợp nhất. Một thiết bị chuẩn xác không chỉ giúp hệ thống vận hành kín khít, bền bỉ theo thời gian mà còn giúp bạn tiết kiệm tối đa chi phí bảo trì, thay thế về lâu dài.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 8mm.
