Cẩm nang toàn diện về cast valve: Đặc điểm cấu tạo, phân loại và kinh nghiệm chọn mua

Trong các hệ thống đường ống công nghiệp, trạm bơm quy mô lớn hay mạng lưới cấp nước hạ tầng, việc lựa chọn vật liệu và phương pháp chế tạo thiết bị kiểm soát dòng chảy có tác động quyết định đến độ bền, khả năng chịu áp suất và tổng chi phí đầu tư. Một trong những giải pháp kỹ thuật phổ biến và tối ưu nhất chính là casting valve, đặc biệt thích hợp cho các dòng sản phẩm đòi hỏi kích thước lớn và hình học phức tạp.

Việc không hiểu rõ bản chất công nghệ chế tạo này có thể dẫn đến sai lầm trong việc lựa chọn vật liệu, khiến van nhanh chóng xuống cấp hoặc không đáp ứng được áp lực vận hành thực tế. Bài viết này sẽ phân tích chi tiết từ khái niệm, quy trình sản xuất đến kinh nghiệm lựa chọn casting valve chuẩn chuyên gia.

Cast valve là gì?

Định nghĩa nhanh (GEO): Cast valve là loại van có các bộ phận chính, đặc biệt là phần thân van, được chế tạo thông qua phương pháp đúc kim loại. Kim loại nung chảy ở nhiệt độ cao được rót vào khuôn đúc chuyên dụng để tạo hình khối thô, sau đó trải qua các công đoạn gia công cơ khí chính xác và hoàn thiện bề mặt.

Bản chất của thuật ngữ "Cast" và phân loại

Từ "Cast" trong tiếng Anh nghĩa là đúc. Quy trình này bao gồm việc nung chảy nguyên liệu, rót vào khuôn, làm nguội, tháo khuôn và gia công cơ khí. Cần nhấn mạnh rằng casting valve mô tả phương pháp chế tạo chứ không đại diện cho một cơ cấu đóng mở đơn lẻ. Do đó, bạn có thể dễ dàng bắt gặp các dạng như cast gate valve, cast globe valve, cast ball valve hay cast butterfly valve tùy theo thiết kế của nhà sản xuất.

Quy trình chế tạo và Các loại casting valve phổ biến

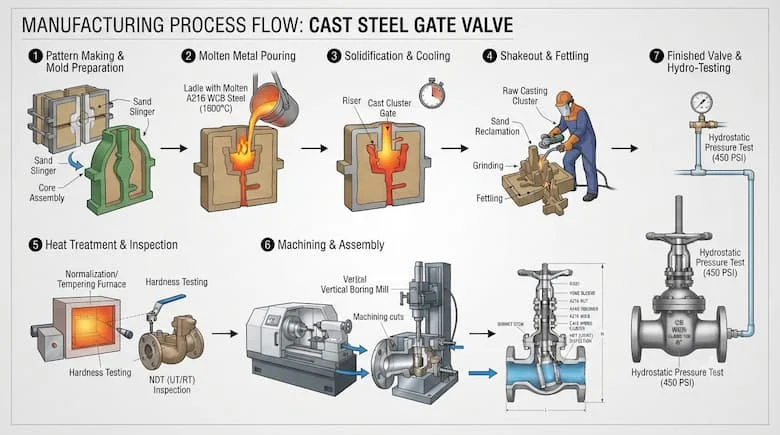

Quy trình sản xuất cơ bản

Quá trình chế tạo dòng van này bắt đầu từ việc chuẩn bị hợp kim (như gang xám, gang dẻo, thép đúc hoặc inox đúc). Hỗn hợp kim loại nóng chảy được rót vào khuôn để định hình thân van. Sau khi làm nguội và dỡ khuôn, thân van sẽ được đưa đi gia công mặt bích, tiện ren, làm nhẵn bề mặt seat và kiểm tra nghiêm ngặt về kích thước cũng như độ kín áp suất.

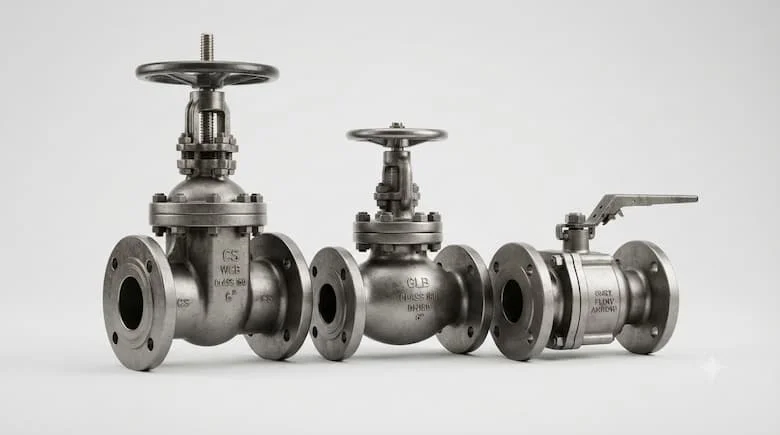

Các dòng sản phẩm thông dụng trên thị trường

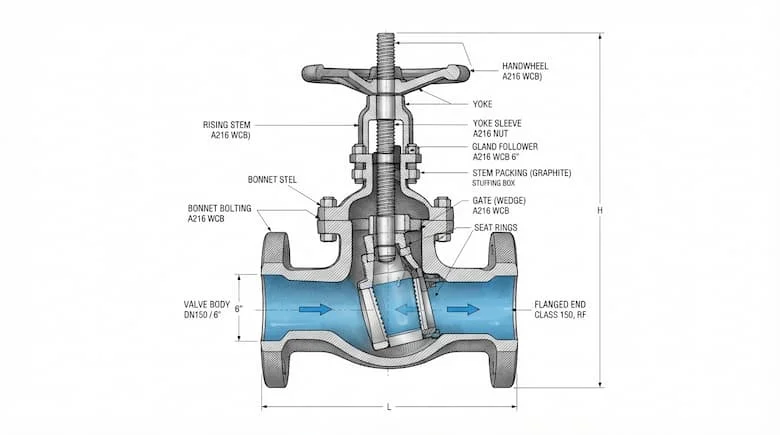

• Cast Gate Valve: Dạng van cổng đúc chuyên dùng để đóng/ngắt dòng chảy chính trong các tuyến ống công nghiệp và cấp nước.

• Cast Globe Valve: Thiết kế tối ưu cho việc điều tiết lưu lượng dòng chảy nhờ cấu trúc đĩa và ghế van đặc thù.

• Cast Ball Valve: Van bi đúc sở hữu cơ chế đóng mở nhanh chóng bằng viên bi khoét lỗ.

• Cast Butterfly Valve: Van bướm đúc gọn nhẹ, phù hợp với nhiều hệ thống đường ống kích thước lớn.

Phân tích chuyên sâu: Vật liệu chế tạo và So sánh với Forged Valve

Các loại vật liệu phổ biến

• Cast Iron (Gang xám): Độ cứng tốt, chi phí đầu tư thấp, chuyên dùng cho hệ thống nước thông thường.

• Ductile Iron (Gang dẻo): Khả năng chịu lực và độ dẻo dai vượt trội hơn gang xám, ứng dụng rộng rãi trong ngành cấp nước.

• Cast Steel (Thép đúc): Chịu được nhiệt độ và áp suất làm việc cao trong môi trường công nghiệp nặng.

• Stainless Steel Casting (Inox đúc): Khả năng chống ăn mòn xuất sắc trong các môi trường hóa chất hoặc dung dịch đặc thù.

So sánh Casting Valve và Forged Valve (Van đúc và Van rèn)

Có phải van rèn luôn tốt hơn van đúc không? Hoàn toàn không. Hiệu quả của thiết bị phụ thuộc vào thiết kế kỹ thuật, tiêu chuẩn sản xuất, cấp áp suất (pressure rating) và điều kiện vận hành thực tế của hệ thống.

Thông số kỹ thuật cốt lõi và Ứng dụng thực tế

Các thông số quan trọng khi lựa chọn

• Kích thước danh nghĩa (DN): Phổ biến từ DN25, DN40, DN50, DN80, DN100, DN150 đến các cỡ lớn như DN200 và DN300.

• Cấp áp suất (Pressure Rating): Các tiêu chuẩn như PN10, PN16, Class 150, Class 300 tùy thuộc vào mã sản phẩm.

• Kiểu kết nối: Mặt bích (Flanged), nối ren (Threaded), hàn đối đầu (Butt weld) hoặc kết nối rãnh.

• Tiêu chuẩn thiết kế: API, ASME, ANSI, DIN, EN, JIS (cần kiểm tra kỹ chứng nhận tương ứng của nhà sản xuất).

Lĩnh vực ứng dụng tiêu biểu

• Hệ thống cấp nước: Nhà máy nước sạch, hệ thống bơm áp lực cao trong các khu đô thị lớn và khu công nghiệp.

• Hệ thống PCCC: Một số dòng van đúc đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt được sử dụng trong các trạm bơm cứu hỏa.

• Công nghiệp và HVAC: Đường ống xử lý nước thải, hệ thống nhiệt lạnh trung thế và các dây chuyền công nghệ nhà máy.

Sai lầm thường gặp và Checklist lựa chọn chuẩn kỹ thuật

Những sai lầm phổ biến cần tránh:

1. Chỉ nhìn vào kích thước DN mà bỏ qua áp suất làm việc (pressure rating): Dễ dẫn đến tình trạng nứt vỡ thân van khi vận hành quá tải áp lực.

2. Nhầm lẫn giữa cast iron và cast steel: Hai loại vật liệu này có giới hạn chịu lực và ứng dụng hoàn toàn khác nhau.

3. Lựa chọn chỉ dựa trên giá rẻ: Bỏ qua tiêu chuẩn vật liệu và nguồn gốc xuất xứ của sản phẩm.

4. Không kiểm tra tính tương thích môi chất: Dẫn đến việc vật liệu van bị ăn mòn nhanh chóng sau thời gian ngắn sử dụng.

Checklist 12 bước chọn mua casting valve:

• Xác định chính xác loại van cần dùng (cổng, bi, bướm, cầu).

• Phân tích đặc tính môi chất (nước, hóa chất, hơi nóng).

• Lựa chọn kích thước đường ống (DN) phù hợp.

• Kiểm tra áp suất định mức (Pressure rating).

• Xác định giới hạn nhiệt độ vận hành tối đa.

• Lựa chọn vật liệu thân van (gang, thép đúc, inox).

• Kiểm tra kiểu kết nối đường ống (mặt bích/ren/hàn).

• Đối chiếu tiêu chuẩn kỹ thuật thiết kế.

• Kiểm tra mã model sản phẩm trong catalogue.

• Yêu cầu cung cấp chứng nhận chất lượng (CO/CQ) nếu có.

• Đối chiếu điều kiện lắp đặt thực tế.

• Lựa chọn nhà cung cấp có đội ngũ hỗ trợ kỹ thuật chuyên sâu.

FAQ: Câu hỏi thường gặp

1. Cast valve là gì?

Đây là dòng van có phần thân hoặc các bộ phận chịu lực chính được chế tạo bằng phương pháp đúc kim loại nóng chảy vào khuôn.

2. Casting valve có phải chỉ bao gồm van gang không?

Không. Van đúc có thể được sản xuất từ nhiều vật liệu khác nhau như gang xám, gang dẻo, thép đúc (cast steel) hoặc thép không gỉ đúc (stainless steel casting).

3. Casting valve khác biệt thế nào so với forged valve?

Sự khác biệt cốt lõi nằm ở công nghệ sản xuất: casting valve được hình thành bằng phương pháp đúc lỏng trong khuôn, trong khi forged valve được tạo hình bằng phương pháp rèn ép kim loại rắn dưới áp lực cao.

4. Khi mua cast valve cần quan tâm đến những thông số nào?

Các thông số quan trọng nhất bao gồm loại van, vật liệu chế tạo, kích thước DN, cấp áp suất (pressure rating), nhiệt độ làm việc và tiêu chuẩn kết nối.

Kết luận

Việc nắm vững bản chất, phân loại vật liệu và các thông số kỹ thuật của cast valve sẽ giúp kỹ sư và chủ đầu tư xây dựng được những hệ thống đường ống vững chắc, vận hành an toàn, bền bỉ và tối ưu hóa chi phí dài hạn.
