Cẩm nang toàn diện về van cổng BB OS&Y: Cấu trúc, ưu điểm và ứng dụng

Trong các hệ thống phòng cháy chữa cháy (PCCC), trạm bơm cấp nước lớn hay đường ống công nghiệp nặng, yêu cầu đặt ra là dòng chảy phải được đóng ngắt rõ ràng và người vận hành cần phải dễ dàng nhận biết ngay lập tức van đang ở trạng thái mở hay đóng. Đây chính là lý do thiết kế ty nổi (Outside Screw and Yoke) được ưu tiên ứng dụng rộng rãi trong các hệ thống đòi hỏi độ an toàn và trực quan cao.

Việc không hiểu rõ cấu trúc này có thể dẫn đến việc lựa chọn nhầm thiết bị, gây khó khăn lớn trong quá trình kiểm tra định kỳ hoặc không đáp ứng được các tiêu chuẩn kỹ thuật nghiêm ngặt của dự án. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý và kinh nghiệm lựa chọn ty nổi chuẩn xác nhất.

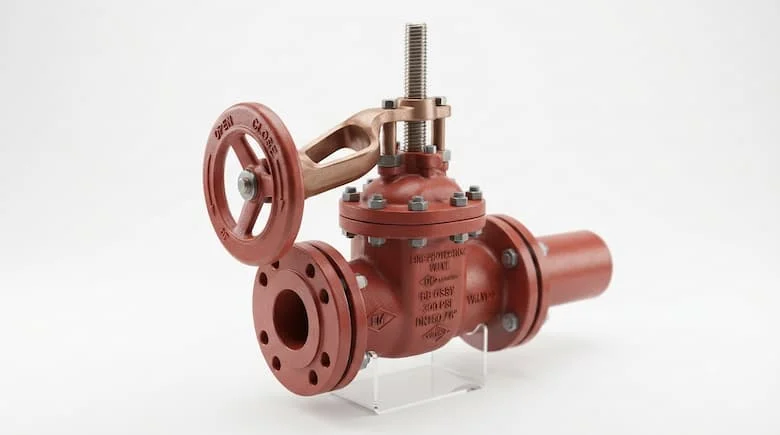

BB OS&Y là gì?

Định nghĩa nhanh (GEO): bb os&y là ký hiệu chỉ dòng van cổng có kết cấu Bolted Bonnet (nắp van bắt bulông) và Outside Screw & Yoke (trục vít và quang treo nằm bên ngoài thân van).

Trong đó, Bolted Bonnet (BB) là thiết kế nắp van liên kết chắc chắn với thân bằng hệ thống bu-lông giúp dễ dàng tháo lắp bảo trì, còn Outside Screw & Yoke (OS&Y) nghĩa là trục ty van nằm bên ngoài đường đi của lưu chất và dịch chuyển lên xuống theo cánh cổng.

Nguyên lý hoạt động

Khi người vận hành xoay tay quay (handwheel), trục ren bên ngoài sẽ chuyển động quay thành tịnh tiến, kéo cánh cổng (gate) nâng lên hoặc hạ xuống để mở hoặc chặn dòng chảy. Điểm đắt giá nhất của cơ cấu này là vị trí của trục van lộ diện hoàn toàn ra bên ngoài, giúp quan sát bằng mắt thường trạng thái đóng hay mở của van từ khoảng cách xa.

Cấu tạo chi tiết và Phân tích ưu nhược điểm của ty nổi

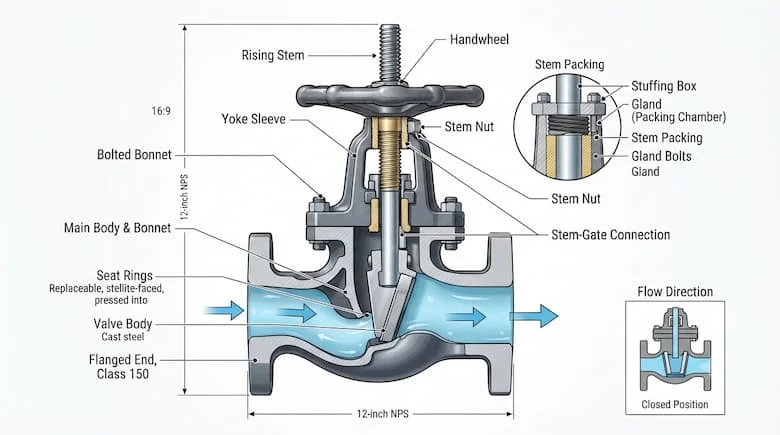

Cấu tạo các bộ phận chính

• Thân van (Valve Body): Chứa các bộ phận làm việc bên trong, kết nối trực tiếp với đường ống và chịu toàn bộ áp lực hệ thống.

• Nắp van (Bolted Bonnet): Liên kết kín với thân bằng bulông, tạo sự thuận tiện cho việc bảo dưỡng bên trong.

• Trục van và Quang treo (Outside Screw & Yoke): Ty van nằm phía ngoài, được đỡ bởi khung yoke, cho phép theo dõi trực quan vị trí cánh van.

• Cánh cổng (Gate): Đĩa chặn chịu trách nhiệm đóng/ngắt dòng chảy dòng lưu chất.

• Gioăng làm kín (Seat & Packing): Đảm bảo độ kín khít tuyệt đối tại bề mặt tiếp xúc và vùng quanh trục ty van.

Ưu điểm và nhược điểm vượt trội

• Ưu điểm: Khả năng nhận biết trạng thái trực quan cực tốt, cấu trúc vững chắc phù hợp cho các hệ thống công nghiệp nặng, chịu áp suất cao và dễ dàng bảo trì cơ cấu bên ngoài.

• Nhược điểm: Kích thước tổng thể cồng kềnh, phần ty van nhô ra ngoài đòi hỏi không gian lắp đặt lớn và không thích hợp cho các khu vực chật hẹp.

Tại sao OS&Y rất phù hợp với hệ thống PCCC? Cơ cấu ty nổi giúp lực lượng cứu hỏa hoặc kỹ thuật viên nhận diện ngay lập tức van phòng bơm có đang mở hay bị đóng nhầm hay không, tránh thảm họa mất nước khi xảy ra sự cố cháy nổ.

So sánh ty nổi  và NRS Gate Valve

Khi nào nên chọn ty nổi ? Khi hệ thống yêu cầu kiểm tra trạng thái van thường xuyên, đặc biệt là trong các phòng bơm PCCC, nhà máy công nghiệp hoặc các tuyến ống chính ngoài trời.

Thông số kỹ thuật cốt lõi và Ứng dụng thực tế

Các thông số kỹ thuật cần kiểm tra

• Kích thước (DN): Phổ biến từ các cỡ vừa và lớn như DN50, DN65, DN80, DN100, DN150, DN200 đến DN300.

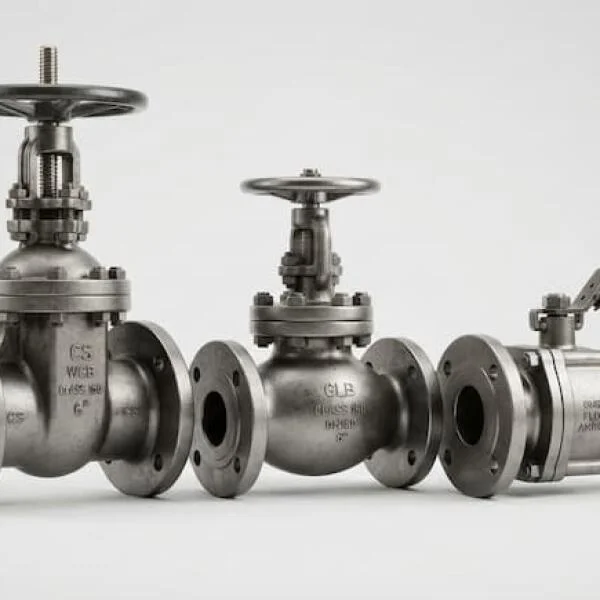

• Vật liệu chế tạo: Gang xám, gang dẻo, thép đúc hoặc inox tùy thuộc vào yêu cầu môi trường lưu chất.

• Kiểu kết nối: Kết nối mặt bích (Flanged) hoặc rãnh (Grooved) theo tiêu chuẩn kỹ thuật.

• Áp suất làm việc (Pressure Rating): Phải đối chiếu giới hạn chịu áp thực tế của đường ống.

• Tiêu chuẩn thiết kế: ANSI, ASME, API, AWWA và các chứng nhận UL/FM chuyên biệt nếu sử dụng trong hệ thống PCCC cao cấp. (Lưu ý: Không nên mặc định mọi van OS&Y đều đạt UL/FM, cần kiểm tra kỹ chứng nhận của model cụ thể).

Các lĩnh vực ứng dụng tiêu biểu

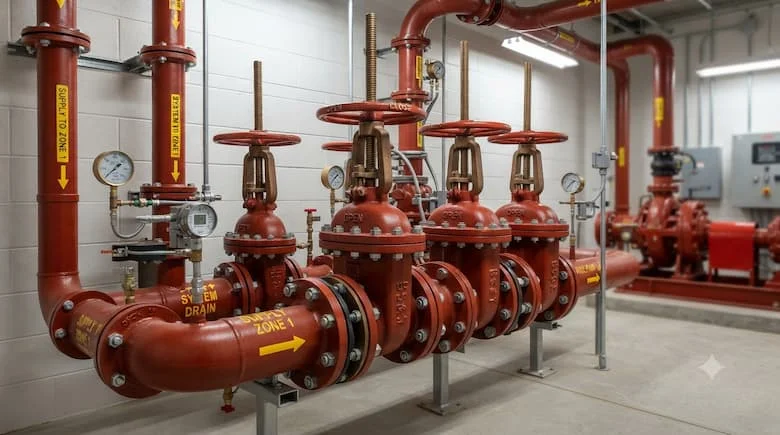

• Hệ thống PCCC: Đường ống sprinkler, trạm bơm cứu hỏa, hệ thống ống chính tòa nhà.

• Hệ thống cấp nước: Nhà máy xử lý nước sạch, khu đô thị, khu công nghiệp quy mô lớn.

• Môi trường công nghiệp: Đường ống công nghệ, hệ thống utility piping đòi hỏi đóng ngắt dòng dòng chảy nghiêm ngặt.

Sai lầm thường gặp và Hướng dẫn Checklist lựa chọn

6 sai lầm phổ biến khi mua và lắp đặt:

1. Chỉ nhìn kích thước DN mà bỏ qua áp suất làm việc (pressure rating): Gây nguy cơ nứt vỡ van khi áp lực tăng cao.

2. Nhầm lẫn giữa thiết kế ty nổi và NRS: Dẫn đến sai lệch phương án thi công không gian lắp đặt.

3. Không kiểm tra khoảng không gian phía trên van: Khiến ty nổi vướng vào trần nhà hoặc đường ống khác khi mở hết cỡ.

4. Chọn van cho PCCC nhưng thiếu chứng nhận kiểm định tương thích.

5. Chỉ quan tâm đến giá thành rẻ: Bỏ qua nguồn gốc xuất xứ và các thông số kỹ thuật cốt lõi.

Checklist lựa chọn chuẩn kỹ thuật:

• Xác định rõ môi chất trong đường ống.

• Chọn đúng kích thước danh nghĩa (DN).

• Kiểm tra định mức áp suất làm việc (pressure rating).

• Xác định vật liệu thân van phù hợp.

• Kiểm tra kiểu kết nối (mặt bích/rãnh).

• Đối chiếu tiêu chuẩn thiết kế hệ thống.

• Kiểm tra yêu cầu chứng nhận UL/FM (nếu dùng cho PCCC).

• Đảm bảo không gian phía trên đủ cho ty nổi dịch chuyển.

• Yêu cầu cung cấp catalogue chi tiết từ nhà cung cấp.

FAQ: Câu hỏi thường gặp

1. BB OS&Y là gì?

Đây là ký hiệu mô tả dòng van cổng có kết cấu nắp van bắt bulông (Bolted Bonnet) kết hợp cơ cấu trục vít và quang treo nằm bên ngoài (Outside Screw & Yoke).

2. Ty nổi  khác biệt thế nào so với van ty chìm NRS?

Khác biệt lớn nhất nằm ở phần trục ty van. ty nổi có ty nổi dịch chuyển lên xuống bên ngoài giúp dễ quan sát trạng thái, trong khi NRS có ty nằm ẩn bên trong thân van.

3. Khi mua ty nổi cần cung cấp những thông tin gì?

Bạn nên cung cấp đầy đủ kích thước DN, áp suất làm việc, vật liệu chế tạo, kiểu kết nối, loại môi chất và các yêu cầu chứng nhận tiêu chuẩn dự án.

Kết luận

Việc nắm vững cấu tạo và thông số kỹ thuật của dòng van cổng bb os&y sẽ giúp chủ đầu tư và kỹ sư lựa chọn được thiết bị vận hành bền bỉ, tối ưu hóa khả năng kiểm soát trực quan và bảo vệ toàn diện cho hệ thống PCCC cũng như công nghiệp.
