Giải mã ký hiệu các loại van khí nén: Hướng dẫn chi tiết từ chuyên gia

Khi tiếp cận một sơ đồ hệ thống tự động hóa, việc đối mặt với một "ma trận" các đường kẻ và ô vuông là điều không tránh khỏi. Tình huống phổ biến nhất mà nhiều kỹ thuật viên mới vào nghề gặp phải là nhìn vào sơ đồ nhưng không thể phân biệt được ký hiệu các loại van khí nén.

Việc không hiểu rõ các biểu tượng này dẫn đến hệ quả cực kỳ nghiêm trọng: bạn không biết van đang ở trạng thái đóng hay mở, nhầm lẫn giữa chức năng của van chia tín hiệu với van điều khiển động lực. Hậu quả trực tiếp là lắp đặt sai hệ thống, gây ra các lỗi vận hành làm hỏng thiết bị, thậm chí gây mất an toàn lao động. Tuy nhiên, chỉ cần nắm vững quy luật cốt lõi, bạn có thể đọc hiểu mọi bản vẽ kỹ thuật phức tạp một cách dễ dàng và chính xác.

Ký hiệu van khí nén là gì?

Ký hiệu các loại van khí nén là các biểu tượng đồ họa quy ước được sử dụng trong sơ đồ mạch khí nén để đại diện cho các thành phần vật lý thực tế. Thay vì vẽ hình ảnh 3D phức tạp, các biểu tượng này tập trung vào việc thể hiện chức năng, trạng thái làm việc và cách thức vận hành của van.

Những ký hiệu này giúp chuẩn hóa ngôn ngữ kỹ thuật trên toàn cầu. Dù bạn ở Việt Nam, Nhật Bản hay Đức, chỉ cần nhìn vào ký hiệu, bạn sẽ biết ngay đó là loại van gì mà không cần quan tâm đến ngôn ngữ chữ viết. Đây là "chìa khóa" giúp các kỹ sư giao tiếp với nhau thông qua bản vẽ, đảm bảo tính đồng bộ từ khâu thiết kế đến lắp đặt và bảo trì.

Nguyên lý và bản chất của ký hiệu theo tiêu chuẩn quốc tế

Hầu hết ký hiệu các loại van khí nén hiện nay đều tuân thủ nghiêm ngặt tiêu chuẩn ISO 1219. Bản chất của ký hiệu này dựa trên việc biểu diễn logic hoạt động hơn là hình dáng bên ngoài. Mỗi ký hiệu sẽ cung cấp cho bạn 3 thông tin sống còn:

• Số cửa (Ports): Số lượng đường dẫn khí đi vào và đi ra khỏi van.

• Số vị trí (Positions): Số lượng trạng thái mà van có thể chuyển đổi (thường biểu diễn bằng các ô vuông).

• Trạng thái dòng khí: Hướng đi của khí nén bên trong mỗi vị trí làm việc.

Việc hiểu đúng nguyên lý này giúp bạn không chỉ ghi nhớ máy móc mà còn có khả năng tự phân tích được chức năng của những loại van mới hoặc phức tạp hơn dựa trên cấu trúc hình học của ký hiệu.

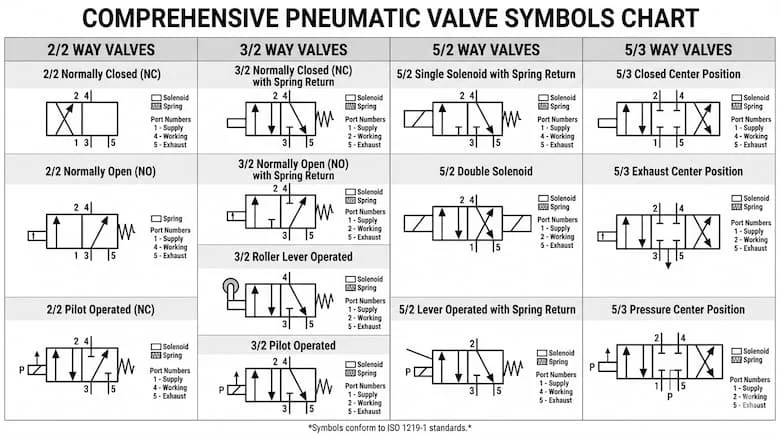

Phân loại ký hiệu các loại van khí nén phổ biến

Để quản lý hệ thống hiệu quả, bạn cần phân loại được các nhóm ký hiệu dựa trên cấu trúc và phương thức điều khiển:

Phân loại theo số cửa và số vị trí

• Van 2/2: Gồm 2 cửa và 2 vị trí. Thường dùng cho các nhiệm vụ đơn giản như đóng/ngắt dòng khí.

• Van 3/2: Gồm 3 cửa và 2 vị trí. Đây là lựa chọn hàng đầu để điều khiển xy lanh tác động đơn (có lò xo tự hồi).

• Van 5/2: Gồm 5 cửa và 2 vị trí. Loại này chuyên dùng để điều khiển xy lanh tác động kép, cho phép điều khiển cả hành trình đi ra và đi về.

• Van 5/3: Có 5 cửa và 3 vị trí. Vị trí ở giữa thường là vị trí trung lập, giúp giữ xy lanh ở một vị trí bất kỳ hoặc xả toàn bộ khí.

Phân loại theo cơ cấu tác động

Ký hiệu ở hai đầu ô vuông sẽ cho biết cách van chuyển trạng thái:

• Tác động cơ/tay: Ký hiệu bằng nút nhấn, tay gạt hoặc bàn đạp chân.

• Điện từ (Solenoid): Ký hiệu bằng một hình chữ nhật có gạch chéo (cuộn dây).

• Khí nén (Pilot): Ký hiệu bằng một hình tam giác nhỏ, biểu thị việc dùng khí nén để điều khiển chính van đó.

Giải thích chi tiết các thành phần trong ký hiệu

Để trở thành chuyên gia đọc bản vẽ, bạn cần "bóc tách" từng thành phần nhỏ trong ký hiệu các loại van khí nén:

• Ô vuông: Mỗi ô vuông đại diện cho một vị trí làm việc của van. Nếu van có 2 ô vuông, đó là van 2 vị trí.

• Mũi tên: Nằm bên trong ô vuông, chỉ hướng dòng khí lưu thông giữa các cửa.

• Ký hiệu chữ T (hoặc vạch ngang): Biểu thị cửa đó đang bị chặn (đóng), khí không thể đi qua.

• Lò xo (Spring): Thường nằm ở một đầu của ô vuông, biểu thị rằng khi không có lực tác động, van sẽ tự động quay về trạng thái mặc định do lực đẩy lò xo.

• Cuộn Coil: Ký hiệu của điều khiển điện từ, cho biết van này hoạt động dựa trên tín hiệu điện từ PLC hoặc công tắc.

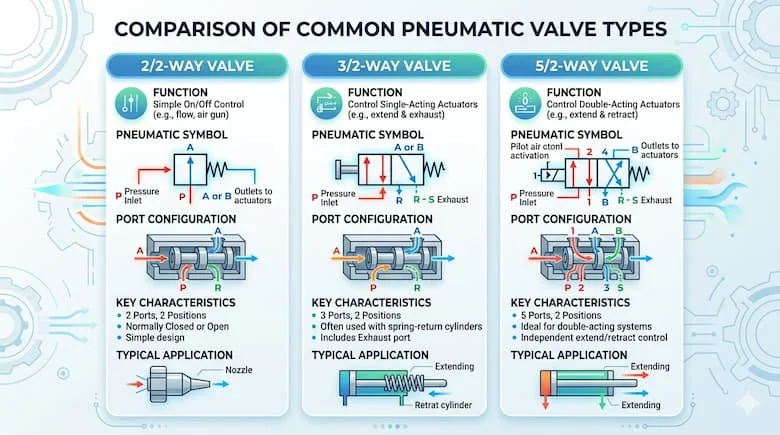

So sánh các loại van khí nén qua ký hiệu

Việc đặt các loại van lên bàn cân so sánh sẽ giúp bạn chọn lựa thiết bị phù hợp với mục đích sử dụng:

Tại sao hiểu đúng ký hiệu lại quyết định hiệu suất hệ thống?

Sử dụng thành thạo ký hiệu các loại van khí nén không chỉ là yêu cầu về mặt kiến thức, mà còn mang lại lợi ích thực tế:

1. Loại bỏ rủi ro lắp ngược: Ký hiệu chỉ rõ cửa cấp khí (thường đánh số 1 hoặc P) và cửa xả (3, 5 hoặc R, S). Lắp ngược các cửa này có thể gây nổ van hoặc hỏng hóc hệ thống áp suất.

2. Vận hành chuẩn xác: Giúp người vận hành biết được trạng thái "Thường Đóng" (Normally Closed - NC) hay "Thường Mở" (Normally Open - NO) của van để xử lý tình huống khi mất điện hoặc mất khí.

3. Tối ưu hóa bảo trì: Khi hệ thống gặp sự cố, kỹ thuật viên chỉ cần nhìn bản vẽ và đối chiếu với ký hiệu trên thân van để xác định ngay điểm lỗi, giảm thiểu thời gian dừng máy (downtime).

Ứng dụng thực tế của ký hiệu van khí nén

Trong thực tế công nghiệp, bạn sẽ gặp các ký hiệu này trong 3 trường hợp điển hình:

• Thiết kế hệ thống: Kỹ sư sử dụng ký hiệu trên các phần mềm như Automation Studio hoặc FluidSIM để mô phỏng hoạt động trước khi lắp đặt thực tế.

• Đọc bản vẽ kỹ thuật: Khi nhận một tủ điều khiển khí nén từ nhà cung cấp, bản vẽ đi kèm là căn cứ duy nhất để bạn kiểm tra tính đúng đắn của thiết bị.

• Bảo trì và thay thế: Khi một con van bị hỏng và mờ nhãn mác, việc đọc hiểu ký hiệu đúc nổi trên thân van giúp bạn mua đúng loại thay thế mà không cần tháo rời toàn bộ hệ thống.

Những sai lầm thường gặp khi đọc ký hiệu

Ngay cả những người có kinh nghiệm cũng đôi khi mắc lỗi khi đọc ký hiệu các loại van khí nén:

1. Nhầm số cửa và số vị trí: Nhiều người đếm tổng tất cả các cửa trong các ô vuông dẫn đến kết quả sai. Hãy nhớ: Chỉ đếm số cửa trên một ô vuông duy nhất (thường là ô trạng thái mặc định).

2. Quên trạng thái lò xo: Bỏ qua ký hiệu lò xo khiến bạn không biết van sẽ ở đâu khi mất tín hiệu điều khiển, dẫn đến thiết kế sai quy trình an toàn.

3. Nhầm hướng mũi tên: Hướng mũi tên chỉ luồng khí đi từ đâu đến đâu. Nhầm lẫn này dẫn đến việc đấu nối ống sai hướng, làm xy lanh chuyển động ngược với ý muốn.

Hướng dẫn cách đọc ký hiệu van khí nén nhanh trong 30 giây

Để đọc bất kỳ ký hiệu van nào, hãy áp dụng quy trình 4 bước sau:

• Bước 1: Xác định số vị trí: Đếm xem có bao nhiêu ô vuông (2 hay 3 ô).

• Bước 2: Xác định số cửa: Đếm số đầu mối kết nối trên một ô vuông.

• Bước 3: Xem trạng thái mặc định: Nhìn ô vuông có gắn lò xo hoặc ô vuông có các đường nối trực tiếp với nguồn khí/thiết bị bên ngoài.

• Bước 4: Xác định kiểu điều khiển: Nhìn các ký hiệu ở hai bên đầu van (điện, cơ hay khí).

Checklist ghi nhớ nhanh dành cho bạn:

• Số ô vuông = Số vị trí.

• Số điểm trên 1 ô = Số cửa.

• Mũi tên = Hướng khí lưu thông.

• Gạch ngang (T) = Cửa bị chặn.

• Ký hiệu bên cạnh ô vuông = Cách thức điều khiển van.

Giải đáp thắc mắc thường gặp (FAQ)

1. Van 5/2 khác gì van 5/3?

Van 5/2 chỉ có 2 trạng thái (đi hết hoặc về hết), trong khi van 5/3 có thêm một vị trí ở giữa để dừng xy lanh hoặc xả khí tùy thiết kế.

2. Ký hiệu các loại van khí nén ở một bên nghĩa là gì?

Đó là van tác động đơn. Khi bạn ngừng cấp tín hiệu điều khiển, lò xo sẽ đẩy van quay lại vị trí ban đầu ngay lập tức.

3. Làm sao phân biệt van 3/2 Thường Đóng và Thường Mở?

Trong ô vuông mặc định, nếu mũi tên hướng từ nguồn cấp lên cửa ra thì là Thường Mở. Nếu cửa cấp bị chặn bằng vạch ngang (T) thì là Thường Đóng.

4. Ký hiệu trên thân van thực tế có giống trên bản vẽ không?

Thường là giống hoàn toàn vì đều tuân theo chuẩn ISO. Tuy nhiên, một số hãng có thể bổ sung các chi tiết nhỏ để thể hiện tính năng riêng.

Kết luận

Việc làm chủ ký hiệu các loại van khí nén không đơn thuần là học thuộc lòng các hình vẽ, mà là hiểu được ngôn ngữ vận hành của cả một hệ thống công nghiệp. Hiểu đúng ký hiệu giúp bạn tự tin trong thiết kế, chính xác trong lắp đặt và nhanh nhạy trong xử lý sự cố, từ đó nâng cao hiệu quả công việc và đảm bảo an toàn tối đa.
