Van Cổng Ty Chìm Nắp Chụp DN100: Giải Pháp Tối Ưu Cho Hệ Thống Ngầm

Trong thiết kế hạ tầng kỹ thuật hiện đại, đặc biệt là các hệ thống cấp thoát nước đô thị và phòng cháy chữa cháy (PCCC), việc quản lý không gian và bảo vệ thiết bị là bài toán sống còn. Thực tế tại các công trình lớn, chúng ta thường gặp tình huống hệ thống van cần lắp đặt tại những vị trí chật hẹp, hoặc nằm sâu dưới lòng đất, nơi các loại van tay quay thông thường không thể vận hành do vướng víu hoặc dễ bị va đập, oxy hóa bởi thời tiết.

Để giải quyết triệt để vấn đề này, van cổng ty chìm nắp chụp DN100 nổi lên như một thiết bị chuyên dụng không thể thay thế. Với thiết kế lược bỏ tay quay truyền thống và thay bằng nắp chụp bảo vệ, dòng van này cho phép vận hành linh hoạt bằng khóa chuyên dùng ngay cả khi lắp âm sàn. Bài viết này sẽ phân tích chi tiết về cấu tạo, thông số kỹ thuật và những lý do vì sao model DN100 lại là "lựa chọn vàng" cho các kỹ sư công trình.

Van cổng ty chìm nắp chụp DN100 là gì?

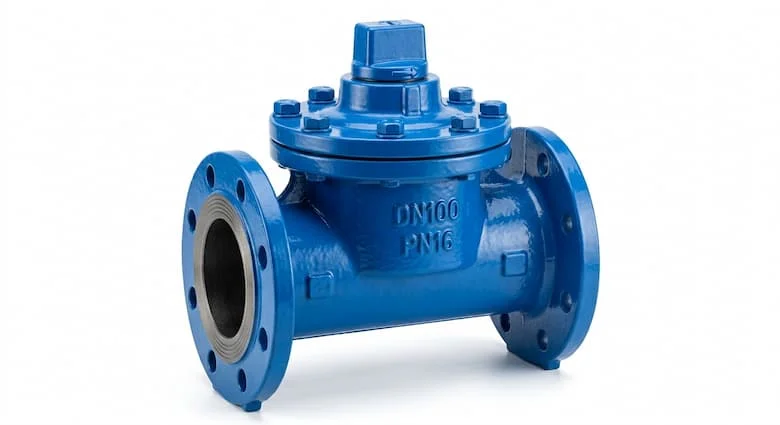

Van cổng ty chìm nắp chụp DN100 là dòng van công nghiệp dùng để đóng/mở dòng chảy, có kích thước đường kính định danh là DN100 (tương đương ống phi 114mm hoặc 4 inch). Điểm đặc trưng lớn nhất của thiết bị này là phần ty van (trục van) nằm gọn bên trong thân van, không thay đổi chiều cao khi vận hành. Thay vì sử dụng vô lăng tay quay cồng kềnh, van được trang bị một nắp chụp hình vuông phía trên đầu trục để kết nối với chìa khóa vận hành chuyên dụng.

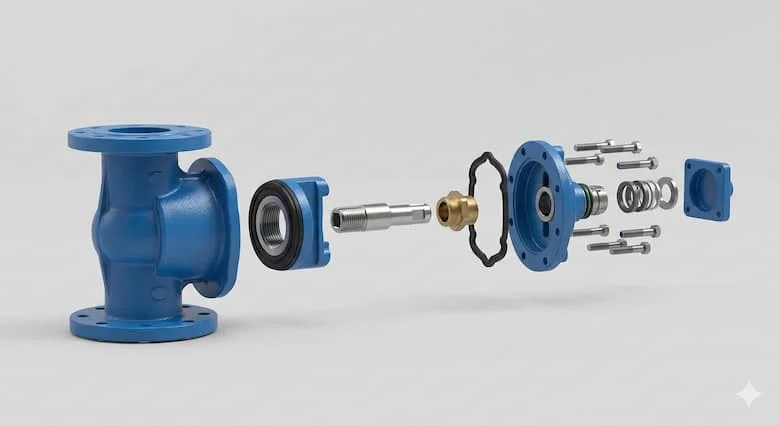

Về đặc điểm nhận biết, van có ngoại hình tinh gọn, không có bộ phận vô lăng lộ thiên. Cấu tạo chính của van bao gồm:

• Thân van: Thường đúc từ gang cầu hoặc inox để chịu áp lực lớn.

• Đĩa van: Dạng nêm, thường bọc cao su EPDM để đảm bảo độ kín khít tuyệt đối.

• Ty van chìm: Làm bằng thép không gỉ, giúp chống ăn mòn khi tiếp xúc trực tiếp với lưu chất.

• Nắp chụp: Bộ phận thay thế tay quay, giúp bảo vệ trục van khỏi tác động ngoại lực và bụi bẩn.

Sự kết hợp giữa kích thước DN100 phổ biến và thiết kế nắp chụp giúp thiết bị này có khả năng chống ăn mòn ưu việt, tiết kiệm diện tích tối đa và đặc biệt bền bỉ trong môi trường lắp đặt khắc nghiệt như chôn ngầm dưới lòng đất.

Nguyên lý hoạt động của van cổng ty chìm

Nguyên lý vận hành của van cổng ty chìm nắp chụp DN100 dựa trên cơ chế chuyển động tịnh tiến của đĩa van thông qua sự xoay chuyển của trục van. Khi người vận hành sử dụng khóa chuyên dụng tác động lực xoay vào nắp chụp, trục van (ty van) sẽ quay quanh tâm của nó. Do ty van được liên kết với đĩa van bằng ren, chuyển động quay này sẽ kéo đĩa van nâng lên hoặc hạ xuống để mở hoặc đóng dòng chảy.

Điều khác biệt cốt lõi nằm ở chỗ: khi đĩa van di chuyển, ty van không trồi lên hay thụt xuống so với thân van. Điều này cực kỳ quan trọng đối với các đường ống trung bình đến lớn như DN100, bởi nó giữ cho tổng chiều cao của van luôn cố định, không chiếm thêm không gian phía trên khi mở.

Về dòng chảy, khi ở trạng thái mở hoàn toàn, đĩa van được nâng lên khỏi lòng ống, tạo ra một khoang trống không vật cản. Điều này giúp lưu chất đi qua với tổn thất áp suất thấp nhất, gần bằng không. Khi đóng, đĩa nêm sẽ hạ xuống và ép chặt vào ghế van, ngăn chặn hoàn toàn dòng lưu chất. Việc sử dụng nắp chụp thay cho tay quay không làm thay đổi nguyên lý này mà chỉ nhằm mục đích tối ưu hóa cho các không gian kín hoặc lắp âm, nơi tay quay có thể bị vướng hoặc dễ bị phá hoại.

Phân loại van cổng ty chìm nắp chụp DN100

Để đáp ứng nhu cầu đa dạng từ các nhà thầu, van cổng ty chìm nắp chụp DN100 được phân loại dựa trên ba tiêu chí chính: vật liệu, tiêu chuẩn kỹ thuật và ứng dụng thực tế.

1. Theo vật liệu chế tạo:

   • Gang cầu/Gang xám: Đây là dòng phổ biến nhất trên thị trường, thường được sơn phủ Epoxy chống rỉ. Phù hợp cho nước sạch, PCCC và hệ thống xử lý nước thải thông thường.

   • Inox (SUS304/SUS316): Dành riêng cho các môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như hóa chất, thực phẩm.

2. Theo tiêu chuẩn kết nối mặt bích:

   • Tiêu chuẩn JIS (Nhật Bản): Phổ biến là JIS 10K, thường dùng trong các dự án có vốn đầu tư châu Á.

   • Tiêu chuẩn BS (Anh): Các dòng BS4504, BS5163 thường thấy trong hệ thống cấp thoát nước đô thị.

   • Tiêu chuẩn DIN (Đức): Độ chính xác cao, thường dùng cho các hệ thống công nghiệp nặng.

3. Theo mục đích ứng dụng:

   • Van nước sạch: Thường có đĩa bọc cao su an toàn thực phẩm.

   • Van PCCC: Thường có thân màu đỏ đặc trưng, chịu được áp lực cao và bền bỉ trong thời gian dài không sử dụng.

Thông số kỹ thuật van DN100 cần biết

Việc nắm vững các thông số kỹ thuật là bước tiên quyết để đảm bảo hệ thống vận hành ổn định và tránh lãng phí. Đối với model van cổng ty chìm nắp chụp DN100, các thông số cơ bản bao gồm:

Tại sao DN100 là kích thước phổ biến nhất? Trong hạ tầng đô thị và công nghiệp, DN100 được xem là "kích thước bản lề". Nó đủ lớn để cung cấp lưu lượng nước đáp ứng cho cả một tòa nhà hoặc một phân xưởng sản xuất, nhưng vẫn đủ nhỏ gọn để lắp đặt vào các hố van tiêu chuẩn mà không cần thiết bị nâng hạ quá phức tạp. Việc ưu tiên sử dụng gang cầu thay vì gang xám truyền thống giúp van có độ dẻo dai tốt hơn, chịu được va đập cơ học và áp suất tăng đột ngột trong đường ống mà không gây nứt vỡ.

So sánh ty chìm nắp chụp vs tay quay vs ty nổi

Để hiểu rõ tại sao nên chọn loại nắp chụp, chúng ta cần đặt nó lên bàn cân với hai "người anh em" còn lại:

Kết luận: Nếu dự án của bạn yêu cầu lắp đặt van dưới lòng đất hoặc trong các hố ga hẹp, van nắp chụp là lựa chọn duy nhất đúng đắn. Nó loại bỏ hoàn toàn rủi ro hư hỏng vô lăng do ngoại lực và giúp bảo vệ phần ty van quý giá khỏi tác động trực tiếp của độ ẩm và đất đá.

Ứng dụng thực tế: Khi nào nên dùng van cổng ty chìm DN100?

Kích thước DN100 kết hợp với thiết kế ty chìm nắp chụp tạo ra một thiết bị cực kỳ đa năng trong các lĩnh vực sau:

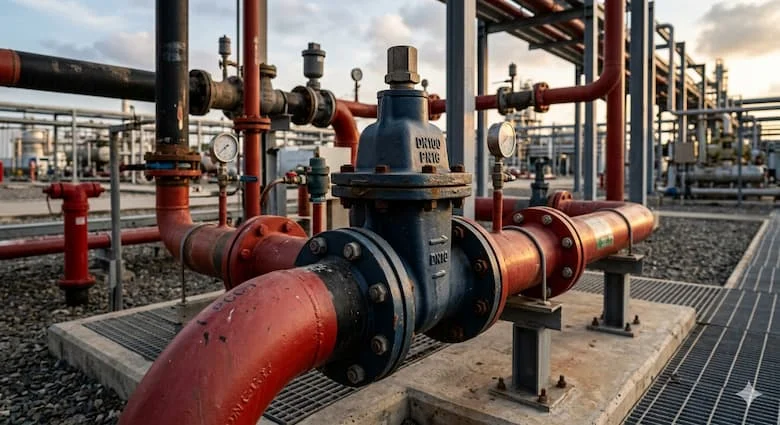

• Hệ thống cấp nước đô thị: Lắp đặt tại các điểm chia nhánh nước từ đường ống chính vào các khu dân cư. Van thường được đặt dưới lòng đường, chỉ lộ ra nắp hố ga để kỹ thuật viên tra khóa vào vận hành.

• Hệ thống PCCC: Sử dụng trong các cụm bơm hoặc đường ống dẫn nước chữa cháy ngoài trời. Thiết kế nắp chụp ngăn chặn việc người lạ tự ý vận hành van, đảm bảo an ninh cho hệ thống cứu hỏa.

• Hạ tầng khu công nghiệp: Dùng cho các đường ống dẫn nước thải đã qua xử lý hoặc nước cấp sản xuất chạy ngầm dưới các trục đường nội khu.

• Đường ống ngầm xuyên lòng đất: Những vị trí mà việc lắp đặt một chiếc vô lăng tay quay là bất khả thi vì diện tích thi công hạn chế.

Sai lầm thường gặp khi chọn van DN100

Dưới đây là những sai lầm mà các đơn vị thu mua thường mắc phải, dẫn đến những hậu quả nghiêm trọng về chi phí:

1. Chọn sai tiêu chuẩn mặt bích: Ví dụ đường ống dùng tiêu chuẩn JIS 10K nhưng mua van tiêu chuẩn BS. Hậu quả là các lỗ bu lông không trùng khớp, không thể lắp đặt. [Xem thêm: Cách phân biệt tiêu chuẩn mặt bích]

2. Bỏ qua áp lực làm việc: Lắp van PN10 cho hệ thống có áp suất đỉnh PN16 sẽ gây hiện tượng rò rỉ hoặc vỡ thân van sau một thời gian ngắn.

3. Sử dụng sai môi trường: Dùng van gang bọc cao su cho môi trường nước thải chứa hóa chất nồng độ cao sẽ làm biến dạng lớp cao su, khiến van không thể đóng kín.

4. Lắp sai hướng vận hành: Dù van cổng thường là van hai chiều, việc lắp đặt trong không gian quá chật hẹp mà không tính toán hướng tra khóa vận hành sẽ khiến việc bảo trì sau này gặp bế tắc.

Cách chọn van cổng ty chìm nắp chụp DN100 chuẩn (Checklist)

Để chọn được sản phẩm ưng ý, hãy đối chiếu với checklist chuyên gia dưới đây:

•  Xác định môi trường: Nước sạch, nước thải hay nước có hóa chất?

•  Chọn vật liệu: Gang cầu cho kinh tế, Inox cho độ bền tuyệt đối.

•  Kiểm tra tiêu chuẩn: Mặt bích hiện tại của ống là JIS, DIN hay BS?

•  Áp lực làm việc: Hệ thống yêu cầu 10 bar (PN10) hay 16 bar (PN16)?

•  Chứng chỉ chất lượng: Sản phẩm có đầy đủ CO/CQ (chứng chỉ xuất xứ và chất lượng) không?

•  Đơn vị cung cấp: Có chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật tại hiện trường không?

Lưu ý khi lắp đặt: Khi lắp đặt van nắp chụp, hãy đảm bảo trục van hướng thẳng lên trên để dễ dàng tra chìa khóa. Sau khi lắp, cần vận hành thử từ 2-3 chu kỳ đóng/mở để kiểm tra độ trơn tru và đảm bảo không có rác thải kẹt trong lòng van.

FAQ - Câu hỏi thường gặp

1. Van cổng ty chìm nắp chụp DN100 giá bao nhiêu?

Giá thành phụ thuộc vào vật liệu (gang hay inox) và thương hiệu (Hàn Quốc, Đài Loan, Trung Quốc). Thông thường, mức giá dao động từ 1.500.000 VNĐ đến 4.500.000 VNĐ tùy thời điểm.

2. DN100 tương đương với bao nhiêu inch?

Kích thước DN100 tương đương với 4 inch (4") theo tiêu chuẩn quốc tế.

3. Van này có thể dùng cho hệ thống xử lý nước thải không?

Có thể, nếu là nước thải đã qua xử lý sơ bộ. Với nước thải chứa nhiều hóa chất, bạn nên ưu tiên chọn van thân inox hoặc đĩa bọc cao su chịu hóa chất đặc thù.

4. Tại sao không thấy tay quay ở loại van này?

Đây là thiết kế đặc thù để lắp ngầm. Việc không có tay quay giúp van gọn hơn và tránh được các tác động bẻ gãy, mất cắp vô lăng khi lắp đặt ngoài trời.

5. Sản phẩm có cần bảo trì định kỳ không?

Có, mặc dù ty chìm nắp chụp có độ bền cao nhưng bạn vẫn nên kiểm tra định kỳ 6 tháng/lần, tra mỡ vào trục và vận hành thử để tránh hiện tượng kẹt van do đóng cặn lâu ngày.

Kết luận

Van cổng ty chìm nắp chụp DN100 không chỉ là một thiết bị đóng ngắt thông thường, mà là giải pháp kỹ thuật tối ưu dành cho những hệ thống yêu cầu sự bền bỉ, an toàn và tiết kiệm không gian. Với khả năng thích nghi tốt với môi trường lắp ngầm và vận hành linh hoạt bằng khóa chuyên dụng, thiết bị này giúp giảm thiểu tối đa chi phí bảo trì và rủi ro vận hành cho chủ đầu tư.
